Ceiling Antenna SHD-D-082712-SXD

1. Giới thiệu

Ceiling Antenna SHD-D-082712-SXD là một ăng-ten trần đa băng tần cao cấp, được thiết kế đặc biệt cho các hệ thống thông tin di động trong nhà (Indoor Distributed Antenna System - DAS). Sản phẩm này kết hợp hiệu suất cao, thiết kế thẩm mỹ và tính linh hoạt, đáp ứng nhu cầu ngày càng tăng về kết nối di động chất lượng cao trong các môi trường xây dựng hiện đại.

2. Thông số kỹ thuật

2.1 Bảng thông số

3. Phân tích chi tiết

3.1 Thiết kế và cấu trúc

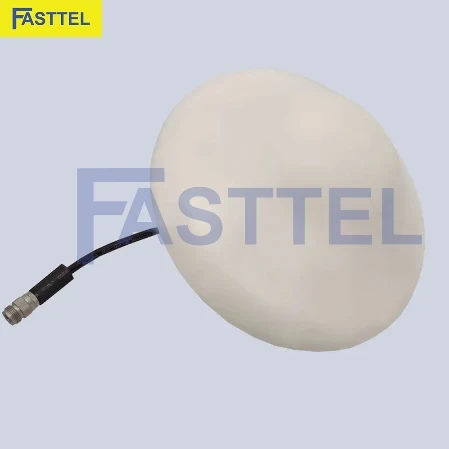

• Ceiling Antenna SHD-D-082712-SXD có thiết kế hình đĩa phẳng với đường kính 255mm và độ dày 90mm. Thiết kế này không chỉ đảm bảo tính thẩm mỹ khi lắp đặt trên trần nhà mà còn tối ưu hóa hiệu suất bức xạ.
• Vỏ bọc được làm từ vật liệu ABS (Acrylonitrile Butadiene Styrene), một loại nhựa kỹ thuật có độ bền cao, chịu nhiệt tốt và trong suốt đối với sóng vô tuyến. Điều này đảm bảo bảo vệ tốt cho các thành phần bên trong đồng thời không ảnh hưởng đến hiệu suất của ăng-ten.
• Trọng lượng nhẹ (0.55kg) giúp việc lắp đặt trở nên dễ dàng và an toàn, đặc biệt khi cần triển khai nhiều ăng-ten trong một không gian lớn.

3.2 Hiệu suất điện

• Dải tần số và độ lợi
  • Ăng-ten hỗ trợ hai dải tần chính:
  • 806~960MHz: Phù hợp cho các công nghệ 2G (GSM) và một số băng tần 4G LTE.
  • 1710~2700MHz: Bao phủ các băng tần 3G, 4G LTE và có thể mở rộng đến một số băng tần 5G trong tương lai.
  • Độ lợi từ 6 đến 8.5 dBi là một chỉ số ấn tượng cho một ăng-ten trong nhà. Điều này cho phép ăng-ten tăng cường đáng kể cường độ tín hiệu, đặc biệt hữu ích trong các môi trường có nhiều vật cản như tòa nhà văn phòng hoặc trung tâm thương mại.
• Độ rộng chùm tia và góc nghiêng
  • Độ rộng chùm tia ngang (40~75°) độ dọc 46~72°) cho phép ăng-ten phủ sóng một khu vực rộng từ một vị trí lắp đặt duy nhất.
  • Góc nghiêng điện (7~42°) cung cấp khả năng điều chỉnh hướng bức xạ chính của ăng-ten, giúp tối ưu hóa vùng phủ sóng trong các không gian có kiến trúc phức tạp.
• VSWR và trở kháng
  • VSWR (Voltage Standing Wave Ratio) <1.8 là một chỉ số rất tốt, cho thấy ăng-ten có khả năng phù hợp trở kháng cao với đường truyền 50Ω tiêu chuẩn. Điều này đảm bảo truyền tải năng lượng hiệu quả, giảm thiểu tổn thất phản xạ và tối ưu hóa công suất phát.
• Công suất đầu vào
  • Khả năng chịu đựng công suất đầu vào lên đến 100W cho phép ăng-ten hoạt động với nhiều loại thiết bị phát khác nhau, từ các trạm phát công suất thấp đến các hệ thống DAS lớn và mạnh mẽ.

3.3 Hiệu suất môi trường

• Dải nhiệt độ hoạt động rộng (-40°C đến +70°C) cho thấy ăng-ten có khả năng chịu đựng tốt trong nhiều điều kiện môi trường khác nhau. Điều này đặc biệt quan trọng cho các ứng dụng trong nhà máy, kho bãi hoặc các khu vực có điều kiện nhiệt độ khắc nghiệt.

4. Ứng dụng

Ceiling Antenna SHD-D-082712-SXD đặc biệt phù hợp cho:

• Hệ thống phân phối ăng-ten trong nhà (DAS) cho tòa nhà văn phòng, trung tâm thương mại, khách sạn.
• Cải thiện vùng phủ sóng tại các sân bay, nhà ga, trung tâm hội nghị.
• Tối ưu hóa kết nối di động trong các cơ sở giáo dục, bệnh viện.
• Tăng cường tín hiệu trong các khu công nghiệp, nhà máy có cấu trúc phức tạp.

5. Kết luận

Ceiling Antenna SHD-D-082712-SXD là một giải pháp ăng-ten trong nhà toàn diện, kết hợp hiệu suất cao, thiết kế thẩm mỹ và tính linh hoạt. Với khả năng hỗ trợ đa băng tần, độ lợi cao và tính năng điều chỉnh linh hoạt, sản phẩm này đáp ứng được nhu cầu ngày càng tăng về kết nối di động chất lượng cao trong các môi trường xây dựng hiện đại. Khả năng chống chịu nhiệt độ cao và công suất đầu vào lớn cũng làm cho nó trở thành một lựa chọn đáng tin cậy cho các ứng dụng đòi hỏi khắt khe về môi trường và hiệu suất.
