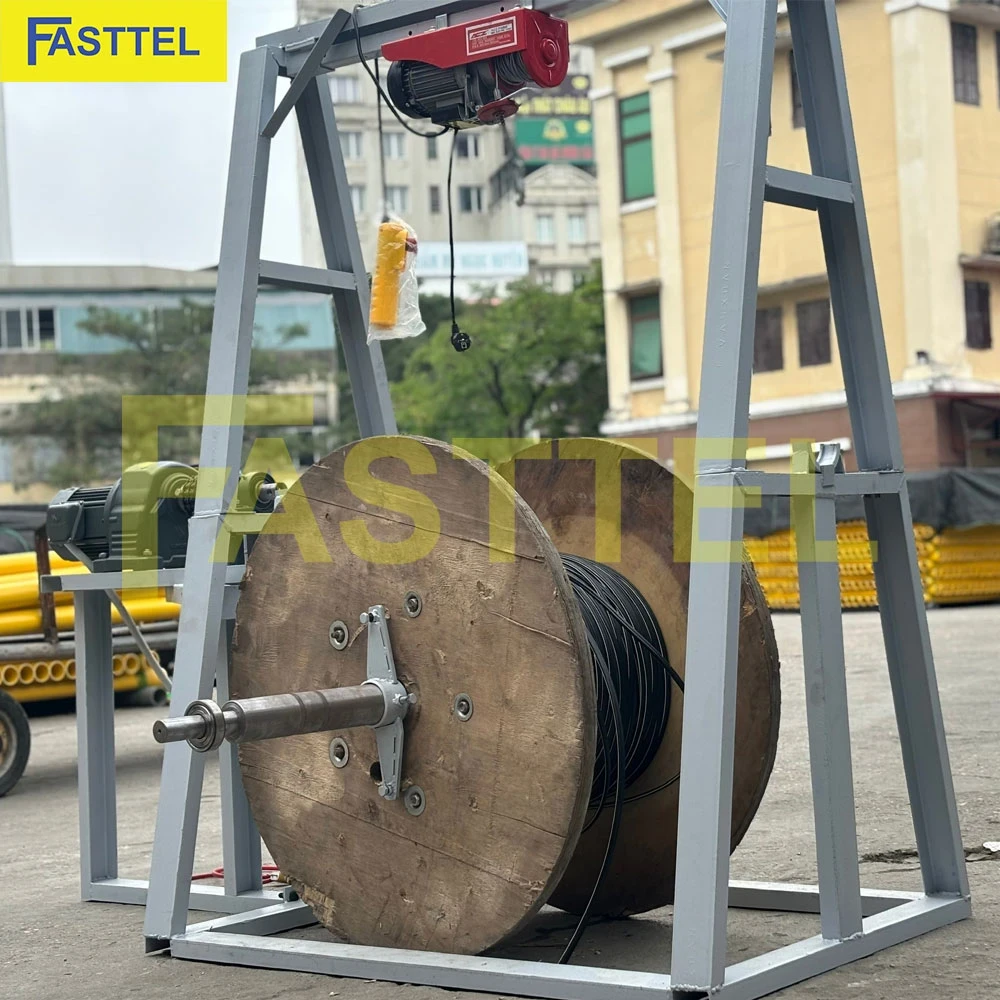

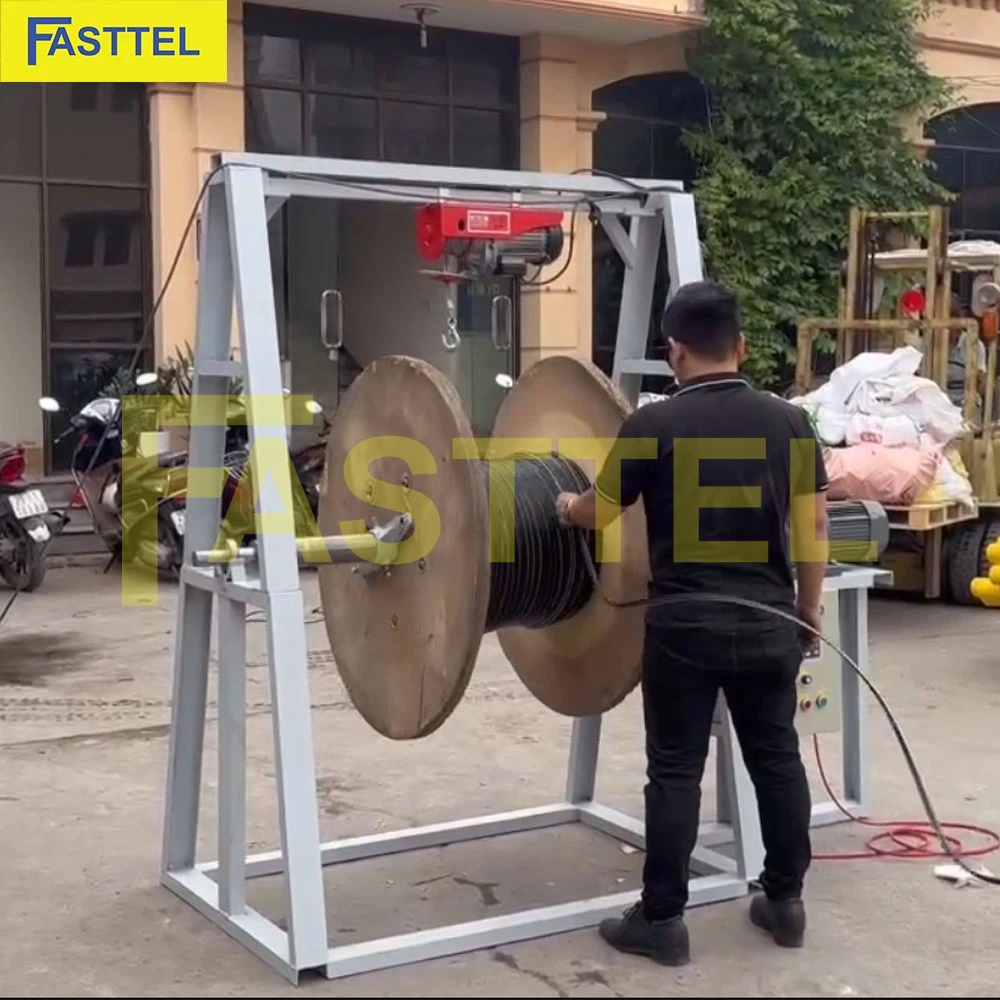

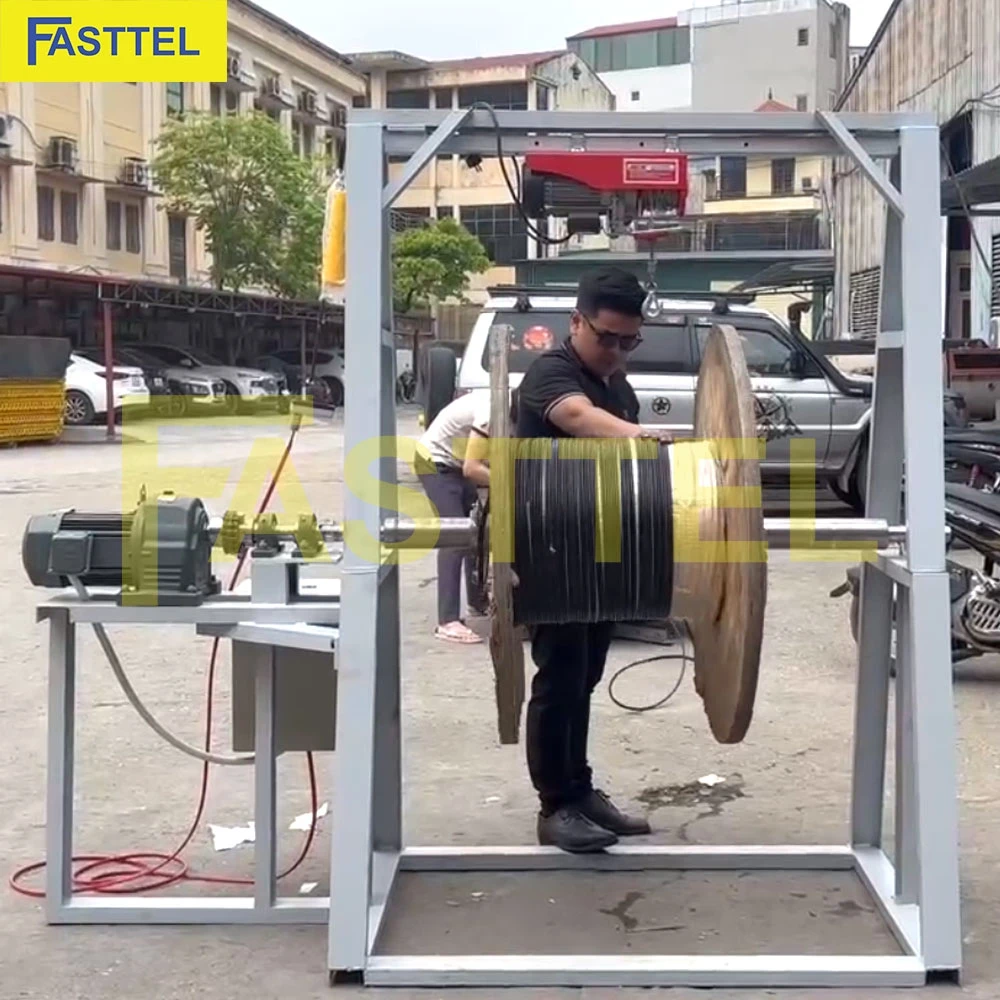

MÁY CUỐN CÁP QUANG

1. Giới Thiệu Chung

Máy cuốn cáp quang tự động là thiết bị sử dụng công nghệ hiện đại để cuộn và sắp xếp cáp quang. Thiết bị này hoạt động dựa trên nguyên lý cơ bản của cuộn dây, nơi cáp quang được luồn qua một loạt các ròng rọc và hướng dẫn, giúp cáp được cuộn đều mà không bị hỏng.

Máy cuốn cáp quang có nhiều loại, bao gồm:

• Máy cuốn cáp quang tự động: Hoạt động hoàn toàn tự động, giúp giảm thiểu sự can thiệp của con người.
• Máy cuốn cáp quang bán tự động: Người dùng cần can thiệp một phần trong quá trình cuộn.
• Máy cuốn cáp quang thủ công: Người dùng hoàn toàn tự thao tác trong quá trình cuộn cáp.

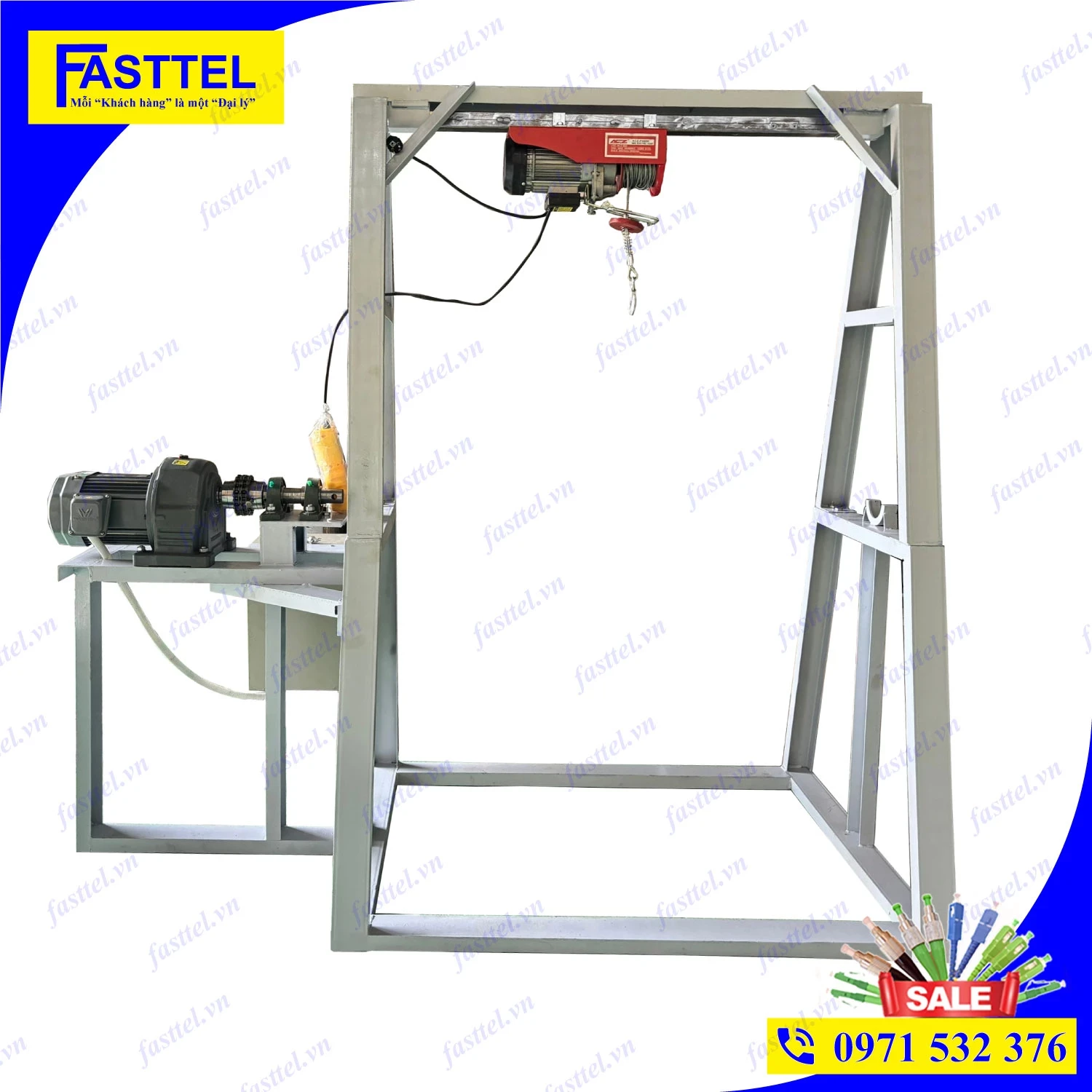

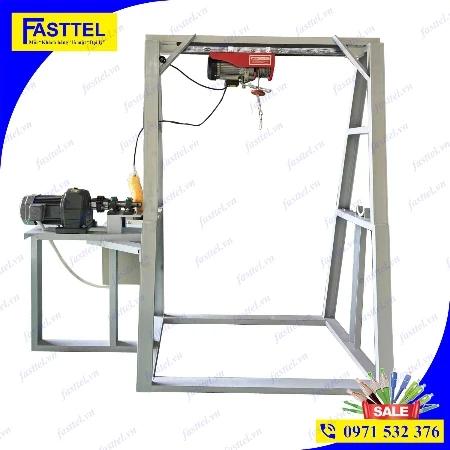

2. Cấu Tạo Máy Cuốn Cáp Quang

Máy cuốn cáp quang thường bao gồm các bộ phận chính sau:

• 2.1. Động Cơ
  • Loại Động Cơ: Có thể là động cơ điện hoặc động cơ thủy lực.
  • Công Suất: Tùy thuộc vào thiết kế, thường dao động từ 0.1Kw đến 1/3 Hp.
  • Điện Áp: 1 pha 220V hoặc 3 pha 220V/380V.
• 2.2. Bộ Phận Điều Khiển
  • Bao gồm các thiết bị điện tử để điều chỉnh tốc độ, hướng và lực cuộn/thả cáp. Người dùng có thể tùy chỉnh các thông số để phù hợp với loại cáp và yêu cầu công việc.
• 2.3. Bộ Phận Dẫn Hướng
  • Giúp cáp quang đi đúng vị trí trong quá trình cuộn/thả, đảm bảo rằng cáp không bị vặn xoắn hoặc gãy.
• 2.4. Bộ Phận Giảm Tốc
  • Hỗ trợ hãm tốc độ cuộn/thả cáp khi cần thiết, giúp bảo vệ cáp quang và máy móc.
• 2.5. Bộ Phận Kẹp Cáp
  • Giúp giữ chặt cáp quang trong quá trình cuộn, ngăn ngừa việc cáp bị lỏng hoặc rơi ra.
• 2.6. Tời Điện
  • Tải Trọng: Có khả năng nâng hạ vật nặng tối đa 600kg.
  • Tốc Độ Nâng Hạ: Thường đạt 8m/phút với tời 1 móc và 4m/phút với tời 2 móc.
  • Chiều Cao Nâng Hạ: Tối đa 30m với tời 1 móc và 15m với tời 2 móc.
• 2.7. Hệ Thống Cảnh Báo
  • Hệ thống cảnh báo tự động giúp thông báo cho người dùng khi có sự cố xảy ra, tăng cường tính an toàn trong quá trình hoạt động.

3. Nguyên Lý Hoạt Động

Máy cuốn cáp quang hoạt động theo nguyên lý sau:

• Khởi Động Động Cơ: Khi người dùng khởi động máy, động cơ bắt đầu quay, cung cấp lực cần thiết để cuộn cáp.
• Dẫn Hướng Cáp: Cáp quang được dẫn qua các ròng rọc và bộ phận dẫn hướng, giữ cho cáp ở vị trí chính xác.
• Cuộn Cáp: Cáp quang được cuộn vào lõi theo tốc độ đã được cài đặt. Bộ phận kẹp cáp đảm bảo rằng cáp không bị lỏng.
• Kiểm Soát Tốc Độ: Bộ phận điều khiển giúp điều chỉnh tốc độ cuộn và độ căng của cáp, đảm bảo rằng cáp không bị hỏng.
• Kết Thúc Quá Trình: Khi quá trình cuộn hoàn tất, máy tự động dừng lại, giúp người dùng kiểm tra và đảm bảo chất lượng cáp.

4. Ứng Dụng

Máy cuốn cáp quang tự động có nhiều ứng dụng trong các lĩnh vực sau:

• Viễn Thông: Sử dụng trong lắp đặt cáp quang cho mạng điện thoại, internet và truyền hình cáp.
• Xây Dựng: Cuộn cáp quang phục vụ cho hệ thống điện, hệ thống báo động và mạng dữ liệu trong các dự án xây dựng.
• Sản Xuất: Dùng cho các ứng dụng sản xuất liên quan đến máy móc và thiết bị tự động hóa.

5. Lợi Ích Của Máy Cuốn Cáp Quang Tự Động

• Tiết Kiệm Thời Gian: Giúp quá trình cuộn cáp diễn ra nhanh chóng và hiệu quả.
• Giảm Lao Động: Giảm thiểu sự can thiệp của con người, từ đó tiết kiệm nhân công.
• Cải Thiện An Toàn: Tăng cường độ an toàn khi làm việc với cáp quang.
• Đảm Bảo Chất Lượng Cáp: Cáp được cuộn đúng cách, giúp kéo dài tuổi thọ của cáp.

6. Lưu Ý Khi Sử Dụng

Để đảm bảo máy cuốn cáp quang hoạt động hiệu quả và an toàn, người dùng cần lưu ý:

• Đọc Hướng Dẫn Sử Dụng: Luôn đọc kỹ hướng dẫn trước khi bắt đầu sử dụng máy.
• Kiểm Tra Cáp: Đảm bảo cáp quang không bị hư hỏng trước khi cuộn/thả.
• Không Sử Dụng Quá Tải: Tránh việc sử dụng máy vượt quá tải trọng cho phép.
• Vệ Sinh Định Kỳ: Thực hiện vệ sinh và bảo trì máy để duy trì hiệu suất làm việc.
• Bảo Quản Máy: Lưu trữ máy ở nơi khô ráo, thoáng mát để tránh hư hỏng.

7. Kết Luận

Máy cuốn cáp quang là một giải pháp lý tưởng cho ngành công nghiệp viễn thông và xây dựng. Với nhiều ưu điểm nổi bật và ứng dụng phong phú, thiết bị này không chỉ giúp tiết kiệm thời gian và nhân lực mà còn đảm bảo chất lượng và độ an toàn trong quá trình lắp đặt cáp quang. Để tối ưu hóa hiệu suất làm việc, việc nắm rõ các thông số kỹ thuật, ứng dụng và cách sử dụng máy là rất cần thiết.
