Tiêu chuẩn đầu nối cáp mạng RJ45

Cáp mạng RJ45 là một trong những thành phần quan trọng trong các hệ thống mạng hiện nay. Được sử dụng rộng rãi trong các mạng LAN, kết nối Internet, hay các hệ thống viễn thông, đầu nối RJ45 giúp đảm bảo tín hiệu truyền tải ổn định và hiệu quả. Trong bài viết này, chúng ta sẽ tìm hiểu về tiêu chuẩn kỹ thuật của đầu nối cáp mạng RJ45, các loại đầu nối phổ biến, quy trình lắp đặt, và những lợi ích mà chúng mang lại cho hệ thống mạng.

1. Giới thiệu về đầu nối cáp mạng RJ45

• Định nghĩa đầu nối cáp mạng RJ45

Đầu nối cáp mạng RJ45 (Registered Jack 45) là một loại đầu nối dùng để kết nối cáp mạng với các thiết bị mạng như máy tính, router, switch, hub, và các thiết bị khác trong một hệ thống mạng. Nó có dạng hình chữ nhật và có 8 chân kết nối, phù hợp với cáp mạng Ethernet, là một trong những loại kết nối mạng phổ biến nhất.

• Lịch sử và sự phát triển của RJ45

Đầu nối RJ45 được phát triển từ những năm 1980 và đã trở thành tiêu chuẩn trong các hệ thống mạng Ethernet. Ban đầu, đầu nối RJ45 chủ yếu được sử dụng trong các mạng nội bộ (LAN) với tốc độ thấp. Tuy nhiên, qua thời gian, với sự phát triển của công nghệ mạng và yêu cầu về băng thông, RJ45 ngày càng được cải tiến để hỗ trợ các tốc độ truyền tải cao hơn và các ứng dụng đòi hỏi độ ổn định cao.

2. Tiêu chuẩn kỹ thuật của đầu nối cáp mạng RJ45

• Tiêu chuẩn IEEE và TIA/EIA

Các tiêu chuẩn quan trọng đối với đầu nối RJ45 thường được quy định bởi tổ chức IEEE (Institute of Electrical and Electronics Engineers) và TIA/EIA (Telecommunications Industry Association/Electronic Industries Alliance). Một trong những tiêu chuẩn quan trọng là IEEE 802.3 – quy định về Ethernet, và TIA/EIA 568 – quy định về cách lắp đặt và kết nối các đầu nối cáp mạng.

IEEE 802.3 giúp đảm bảo rằng các thiết bị sử dụng đầu nối RJ45 có thể truyền tải dữ liệu với tốc độ ổn định.

TIA/EIA 568 đưa ra các hướng dẫn về việc bấm dây và chuẩn màu để đảm bảo kết nối chính xác và hiệu quả.

• Sự khác biệt giữa các loại đầu nối RJ45 (Cat5, Cat6, Cat6a, Cat7)

Đầu nối RJ45 có nhiều loại khác nhau, tương thích với các loại cáp Ethernet như Cat5, Cat6, Cat6a, và Cat7. Mỗi loại cáp có đặc điểm và khả năng truyền tải tín hiệu khác nhau:

Cat5: Thường sử dụng cho các kết nối mạng 100Mbps hoặc 1Gbps, nhưng không còn phổ biến trong các hệ thống mạng hiện đại.

Cat6: Hỗ trợ tốc độ lên đến 10Gbps ở khoảng cách ngắn (tối đa 55m).

Cat6a: Được cải tiến để hỗ trợ 10Gbps ở khoảng cách lên đến 100m.

Cat7: Tốc độ truyền tải lên đến 10Gbps, nhưng được trang bị lớp bảo vệ chống nhiễu cao, thường dùng trong các môi trường yêu cầu độ ổn định và bảo mật cao.

• Cấu tạo của đầu nối RJ45

Đầu nối RJ45 có 8 chân, tương ứng với 8 dây trong cáp mạng. Các chân này được kết nối theo một thứ tự cụ thể để đảm bảo tín hiệu được truyền tải chính xác. Các đầu nối này có thể được làm từ kim loại mạ vàng để đảm bảo độ bền và khả năng truyền dẫn tín hiệu tốnhất.

3. Quy trình lắp đặt và kết nối đầu nối cáp mạng RJ45

• Chuẩn bị dụng cụ và vật liệu

Để lắp đặt đầu nối RJ45, bạn cần chuẩn bị các dụng cụ như:

Cáp mạng Ethernet (Cat5, Cat6, hoặc Cat6a).

Đầu nối RJ45.

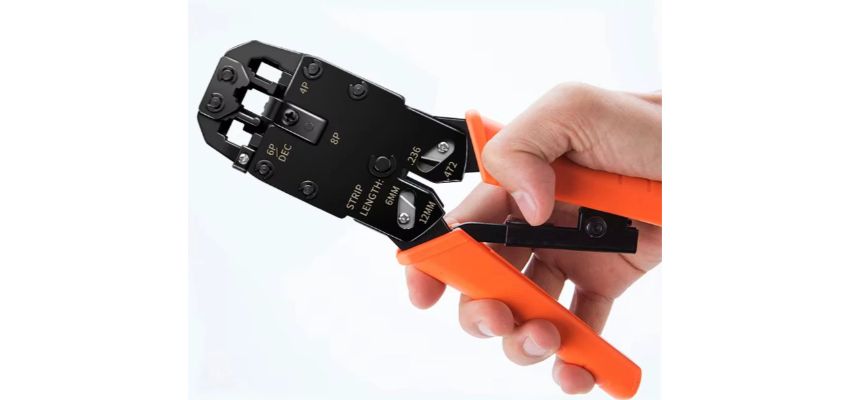

Kìm bấm cáp.

Dụng cụ kiểm tra kết nối.

Dao cắt hoặc dao tỉa.

• Hướng dẫn lắp đặt đầu nối RJ45

Cắt cáp mạng: Cắt cáp Ethernet với chiều dài phù hợp.

Tỉa vỏ bọc cáp: Dùng dao tỉa bỏ phần vỏ ngoài của cáp để lộ ra 8 sợi dây nhỏ bên trong.

Sắp xếp dây theo thứ tự: Sắp xếp các sợi dây theo đúng thứ tự màu của tiêu chuẩn T568A hoặc T568B.

Lắp đầu nối: Đưa các dây vào đầu nối RJ45 sao cho các sợi dây tiếp xúc với các chân kim loại bên trong đầu nối.

Bấm đầu nối: Dùng kìm bấm cáp để bấm chặt đầu nối vào các sợi dây, đảm bảo kết nối chắc chắn.

• Các lỗi phổ biến khi lắp đặt đầu nối RJ45 và cách khắc phục

Một số lỗi thường gặp khi lắp đặt đầu nối RJ45 bao gồm:

Sai thứ tự dây: Dẫn đến kết nối không ổn định. Cần kiểm tra và sắp xếp lại theo đúng chuẩn T568A hoặc T568B.

Dây không tiếp xúc đầy đủ: Nếu các sợi dây không tiếp xúc với các chân kim loại, tín hiệu sẽ không được truyền tải chính xác. Kiểm tra và đảm bảo các sợi dây đã được cắm đầy đủ vào đầu nối.

Bấm đầu nối không chặt: Nếu không bấm chặt, tín hiệu có thể bị gián đoạn. Kiểm tra lại và sử dụng kìm bấm cáp chất lượng.

4. Kết luận

Đầu nối cáp mạng RJ45 là một thành phần quan trọng không thể thiếu trong bất kỳ hệ thống mạng nào. Việc lựa chọn và lắp đặt đúng tiêu chuẩn sẽ giúp tăng cường hiệu suất mạng, bảo đảm sự ổn định và tiết kiệm chi phí bảo trì lâu dài. Hãy luôn tuân thủ các tiêu chuẩn kỹ thuật và thực hiện các bước lắp đặt đúng để tận dụng tối đa lợi ích mà đầu nối RJ45 mang lại.
