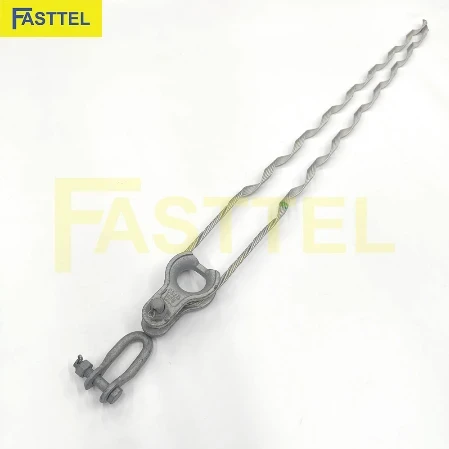

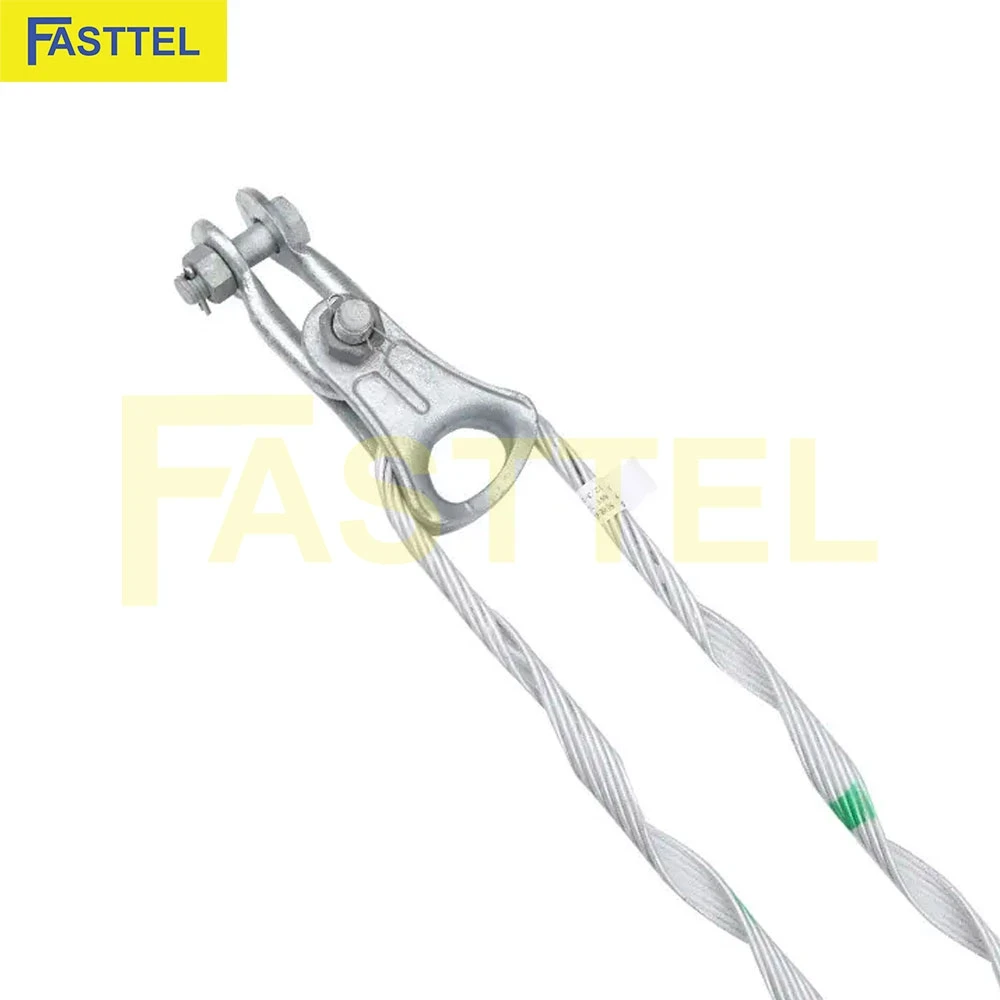

Bộ Néo 1 Hướng ADSS Kv100 (Củ Néo + Dây Néo)

Thương hiệu: FASTTEL

Giá Cholonjsc: 69.000 đ

Chiết khấu hệ thống: 10%

Mã sản phẩm: N1K100

Đặc điểm nổi bật

Thiết kế một hướng tối ưu cho điểm đầu hoặc cuối
Khả năng chịu lực tốt.
Khả năng chống rung và chống xoắn cao
Dễ dàng lắp đặt và bảo trì
Tuổi thọ cao, chống ăn mòn tốt
An toàn cho người thi công, tránh tổn hại cáp quang.

Chọn số lượng:

Bộ

CHI TIẾT SẢN PHẨM

Tổng quan sản phẩm

Bộ néo 1 hướng ADSS khoảng vượt 100m là thiết bị chuyên dụng trong hệ thống cáp quang, được thiết kế để đảm bảo độ ổn định và an toàn cho cáp trong quá trình vận hành.

Thông số kỹ thuật chi tiết

Thông số cơ bản

Thông số	Giá trị	Ghi chú
Model	ADSS-100-1D	Mã chuẩn quốc tế
Khoảng vượt	100m	Tối đa
Đường kính cáp	12-14mm	Điều chỉnh được
Lực căng tối đa	≥ 6.8kN	Ở 20°C
Trọng lượng	0.85kg ± 0.05kg	Không bao gồm phụ kiện

Thông số vật liệu

Bộ phận	Vật liệu	Xử lý bề mặt
Thân chính	Hợp kim nhôm	Anot hóa
Má kẹp	Thép hợp kim	Mạ kẽm nhúng nóng
Bu lông	Thép không gỉ	Nhúng nóng
Lò xo	Thép không gỉ	Nhúng nóng
Móc treo	Thép mạ kẽm	Nhúng nóng

Thông số môi trường

Yếu tố	Thông số	Tiêu chuẩn
Nhiệt độ làm việc	-40°C đến +60°C	IEC 61284
Độ ẩm	5% đến 95%	IEC 61284
Chống tia UV	> 1000 giờ	ASTM G154
Độ bền muối	> 1000 giờ	ASTM B117
Chống rung	Cấp 2	IEEE 1138

Cấu tạo chi tiết

Danh mục linh kiện

STT	Tên linh kiện	Số lượng	Chức năng
1	Thân néo	1	Cố định cáp chính
2	Má kẹp răng cưa	2	Giữ cáp
3	Bu lông M12	2	Liên kết các bộ phận
4	Đai ốc M12	2	Cố định bu lông
5	Vòng đệm phẳng	4	Chống xoay
6	Vòng đệm lò xo	2	Chống rung
7	Móc treo chữ U	1	Treo bộ néo

Kích thước tiêu chuẩn

Kích thước	Giá trị (mm)	Dung sai (mm)
Chiều dài tổng thể	280	±5
Chiều rộng	85	±3
Chiều cao	95	±3
Khoảng cách lỗ móc	60	±2
Đường kính lỗ móc	14	±0.5

Thông số hiệu suất

Khả năng chịu lực

Thông số	Giá trị	Điều kiện thử nghiệm
Lực kéo đứt	≥ 10kN	20°C, RH 65%
Lực trượt	≥ 6.8kN	20°C, RH 65%
Mô-men xoắn bu lông	40-45 N.m	Lắp đặt tiêu chuẩn
Độ bền rung	100 triệu chu kỳ	IEEE 1138

Thông số lắp đặt

Thông số	Giá trị	Ghi chú
Lực siết bu lông	40-45 N.m	Sử dụng cờ lê lực
Góc lắp đặt	0-30°	So với phương ngang
Khoảng cách tối thiểu giữa 2 bộ néo	50cm	Trong cùng một cột
Chiều dài cáp dự phòng	20cm	Mỗi đầu

Tiêu chuẩn và chứng nhận

Tiêu chuẩn áp dụng

Tiêu chuẩn	Mô tả	Phạm vi áp dụng
IEC 61284	Phụ kiện đường dây trên không	Toàn bộ sản phẩm
IEEE 1138	Tiêu chuẩn cáp ADSS	Thử nghiệm cơ học
ASTM B117	Thử nghiệm phun muối	Độ bền ăn mòn
ASTM G154	Thử nghiệm tia UV	Độ bền thời tiết

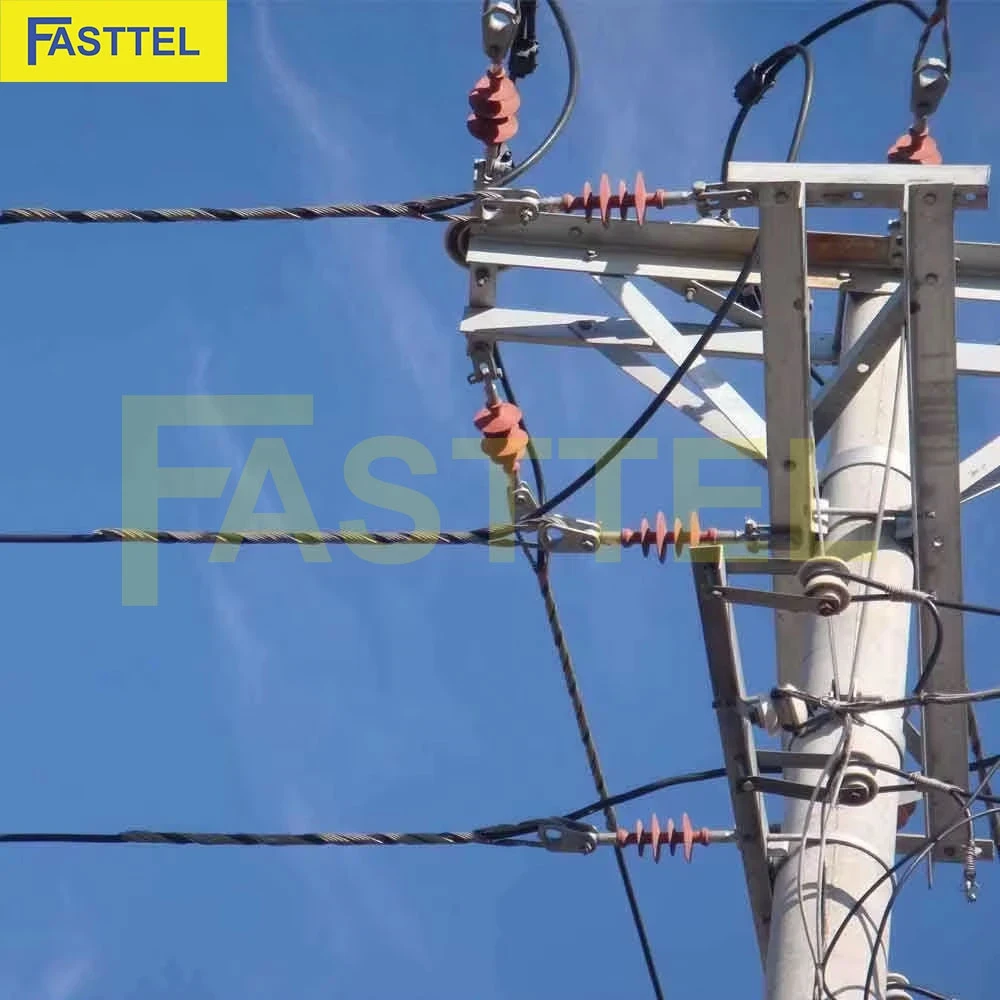

Ứng dụng và lắp đặt

Phạm vi ứng dụng

Lĩnh vực	Ứng dụng cụ thể	Yêu cầu đặc biệt
Viễn thông	Mạng truy cập	Khoảng vượt < 100m
An ninh	Camera giám sát	Độ ổn định cao
Công nghiệp	Mạng nội bộ	Chống nhiễu
Đô thị	Smart City	Tích hợp IoT

Hướng dẫn lắp đặt

Chuẩn bị
- Kiểm tra đầy đủ linh kiện
- Vệ sinh bề mặt cáp
- Chuẩn bị công cụ
Quy trình lắp đặt
- Bước 1: Lắp móc treo
- Bước 2: Định vị cáp
- Bước 3: Siết bu lông
- Bước 4: Kiểm tra
Kiểm tra sau lắp đặt
- Độ căng cáp
- Lực siết bu lông
- Độ thẳng hàng
