Củ Treo KV200

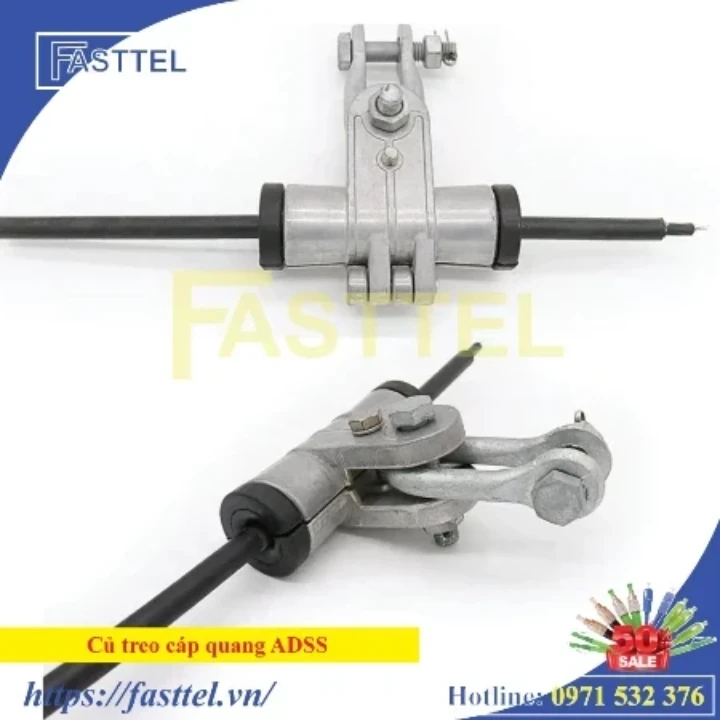

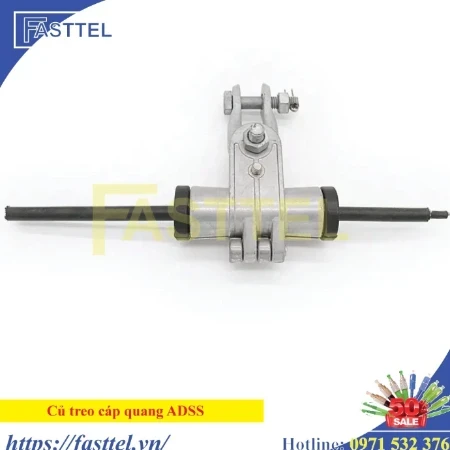

Củ treo KV200 là bộ phận quan trọng trong lắp đặt và bảo vệ cáp quang ADSS (All-Dielectric Self-Supporting). Chúng thường được dùng trong các hệ thống truyền dẫn điện và viễn thông, đặc biệt là trên các đoạn có khoảng vượt dài (lớn hơn 200 mét). Bộ treo đảm bảo cố định cáp quang lên cột và giữ cho cáp luôn an toàn, tránh hư hại khi chịu tải trọng lớn và điều kiện môi trường khắc nghiệt.

1. Đặc điểm củ treo KV200

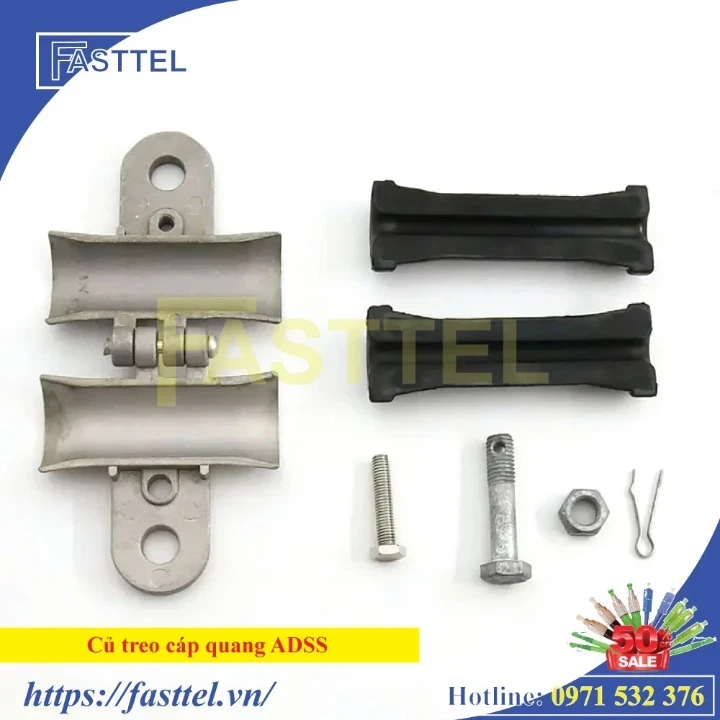

Củ treo KV200 được cấu tạo từ 6 phần chính gồm:

• Còng néo (móc nổi chữ U): Dùng để treo bộ đỡ cáp vào cột.
• Vỏ bọc: Dạng hình trụ bằng hợp kim nhôm, giúp bảo vệ và cố định cáp.
• Bu lông liên kết: Giúp cố định các bộ phận.
• Đệm cao su: Bảo vệ cáp và giảm lực tác động.
• Dây xoắn bảo vệ ngoài và trong: Dùng để giữ chặt và bảo vệ cáp trong quá trình lắp đặt.
• Bu lông kẹp: Tạo lực ép giữ cáp.

Bộ treo này được thiết kế để tương thích với cáp quang ADSS có đường kính trong khoảng 12 – 14mm. Sản phẩm có cả có xoắn bảo vệ bên trong và bên ngoài, giúp bảo vệ cáp khỏi các lực tác động cơ học và tăng độ bền. Ngoài ra, củ treo KV200 còn sở hữu nhiều đặc điểm vượt trội khác như:

• Lực căng tối đa ≥ 13,8kN: Được thiết kế để chịu lực căng lớn, đảm bảo an toàn cho cáp khi lắp đặt trên những đoạn có khoảng vượt dài mà không gây hư hỏng cáp.
• Lực giữ cáp ≥ 1,5kN: Đảm bảo rằng cáp quang được giữ chặt vào cột hoặc trụ, tránh tình trạng cáp bị xê dịch hoặc bung ra trong quá trình sử dụng.
• Sai số kích thước A = A ± A*6%: Cho phép một mức độ sai lệch nhỏ trong kích thước nhưng vẫn đảm bảo được độ an toàn và hiệu quả khi lắp đặt.

2. Ứng dụng củ treo KV200

Tất cả các chi tiết bằng thép của bộ treo đều được mạ kẽm để chống lại quá trình oxy hóa, giúp tăng tuổi thọ và độ bền cho sản phẩm. Vậy nên, củ treo KV200 được ứng dụng trong các trường hợp sau:

• Treo cáp quang ADSS trên cột điện: Củ treo KV200 giúp cố định cáp quang trên các cột điện trong hệ thống truyền tải điện và viễn thông.
• Sử dụng trong các môi trường ngoài trời: Với lớp mạ kẽm chống oxy hóa, củ treo KV200 có khả năng chống chịu tốt trước các yếu tố thời tiết như mưa, gió, nắng gắt hay các môi trường có độ ẩm cao.
• Ứng dụng trong các dự án truyền tải điện cao thế: Khi cáp quang ADSS được sử dụng kết hợp với các hệ thống điện cao thế, KV200 đóng vai trò đảm bảo an toàn và độ bền cho cáp quang, giúp việc truyền tín hiệu không bị gián đoạn.

3. Hướng dẫn sử dụng

• Đặt cáp quang ADSS vào vỏ bọc: Đảm bảo rằng cáp quang nằm trong vỏ bọc hợp kim nhôm và các tấm đệm cao su được đặt đúng vị trí để bảo vệ cáp khỏi các lực tác động.
• Đảm bảo đúng kích thước: Đảm bảo cáp quang nằm khớp trong khoảng đường kính cho phép (12-14mm).
• Dùng dây xoắn bảo vệ trong: Quấn dây xoắn bảo vệ vào phần cáp quang tại vị trí tiếp giáp với vỏ bọc. Dây xoắn bảo vệ này có tác dụng bảo vệ cáp khỏi các lực kéo và các yếu tố môi trường.
• Dùng dây xoắn bảo vệ ngoài: Sau khi quấn dây xoắn bảo vệ trong, tiếp tục quấn dây xoắn bảo vệ ngoài vào cáp quang để tăng thêm khả năng bảo vệ.
• Gắn còng néo (móc U): Đặt còng néo lên trên bộ treo và sử dụng bu lông liên kết để cố định chắc chắn vào cột hoặc trụ. Đảm bảo còng néo giữ chặt bộ treo vào cột.
• Siết chặt bu lông: Sử dụng cờ lê để siết chặt bu lông liên kết nhằm đảm bảo bộ treo không bị lỏng lẻo.
