Dây hàn quang PIGTAIL 0.9mm OM4 là loại kết nối nhanh nhất và chất lượng cao nhất mà bạn có thể có khi kết thúc cáp quang. Sử dụng máy hàn nhiệt (hoặc mối nối cơ học), bạn sẽ có thể kết nối nhiều loại cáp quang và chỉ cần tích hợp bên trong cùng một vỏ bọc. Trong bài viết dưới đây, mời bạn tìm hiểu chi tiết về sản phẩm tại Chợ Lớn JSC với mức giá cực tốt.
1. Đặc điểm của dây hàn quang PIGTAIL 0.9mm OM4
Dây hàn quang PIGTAIL 0.9mm OM4 được thiết kế để lắp đặt bên trong một vỏ bọc và kết nối với một bộ ghép giữa. Một cáp vá sợi quang từ điểm đó hoặc một pigtail khác có thể được kết nối để đạt được kết nối đến vị trí mong muốn hoặc điểm cuối. Đặc điểm nổi bật của dây hàn quang là:
- Cáp OM4 có khả năng truyền tín hiệu trên khoảng cách dài hơn so với cáp OM3 cùng tốc độ.
- Sợi quang trong dây Pigtail OM4 là sợi quang Multimode, được tối ưu hóa cho các hệ thống ánh sáng laser VCSEL (Vertical Cavity Surface Emitting Laser).
- Truyền tín hiệu ở bước sóng 850nm và 1300nm với độ suy hao thấp (chỉ khoảng 3dB/km ở bước sóng 850nm) nên giảm thiểu được mất mát.
- Tuân thủ đầu nối LC: IEC 61754-20, TIA 604-10-A, RoHS
- Tuân thủ đầu nối SC: IEC 61754-4, TIA 604-3, RoHS
- Tuân thủ đầu nối FC: IEC 61754-13, TIA 604-4-A, RoHS
- Tuân thủ đầu nối ST: IEC 61754-2, TIA 604-2, RoHS
2. Thông số kỹ thuật
Để giữ cho cả dây hàn và thiết bị hoạt động tốt, bạn phải kết nối đúng đầu và đúng thông số dây PIGTAIL 0.9mm OM4. Dưới đây là bộ thông số chi tiết người dùng nhất định phải biết:
|
Loại sợi
|
Đa chế độ 50/125um (OM4) tuân thủ ITU-T G651
|
|
Suy hao chèn (IEC 61300-3-4-Phương pháp-B)
|
≤ 0,30 dB
|
|
Suy hao phản hồi (IEC 61300-3-6-Phương pháp-B)
|
≥ 35 dB (UPC)
|
|
Độ bền
|
<0,1dB thay đổi điển hình cho > 500 lần kết nối
|
|
Độ lặp lại (dB)
|
≤0.1
|
|
Khả năng cháy
|
UL94 V-0
|
|
Nhiệt độ hoạt động
|
-40°C đến +85°C
|
|
Đường kính cáp (mm)
|
Ø3.0, Ø2.0, Ø0.9
|
|
Độ bền kéo (N)
|
≥90N (OD:3.0), ≥ 70N (OD:2.0mm)
|
|
Bán kính uốn cong tối thiểu
|
20mm @OD:0.9mm, 23mm @OD:2.0mm, 25.3mm@OD:3.0mm
|
3. Các loại dây hàn quang PIGTAIL 0.9mm OM4
Dây hàn quang PIGTAIL 0.9mm OM4 được chia thành nhiều loại đầu nối với màu sắc và đặc điểm khác nhau. Tuy nhiên, về thông số kỹ thuật chung của dây không thay đổi và được dùng cho các đầu nối thiết bị khác biệt. Dưới đây là các loại đầu nối khác nhau của dây hàn quang mà bạn có thể tham khảo:
- Đầu nối SC (Subscriber Connector): Được thiết kế hình vuông với cơ chế cắm thẳng (push-pull) và có khả năng khóa tự động, phù hợp cho các hệ thống yêu cầu kết nối nhanh.

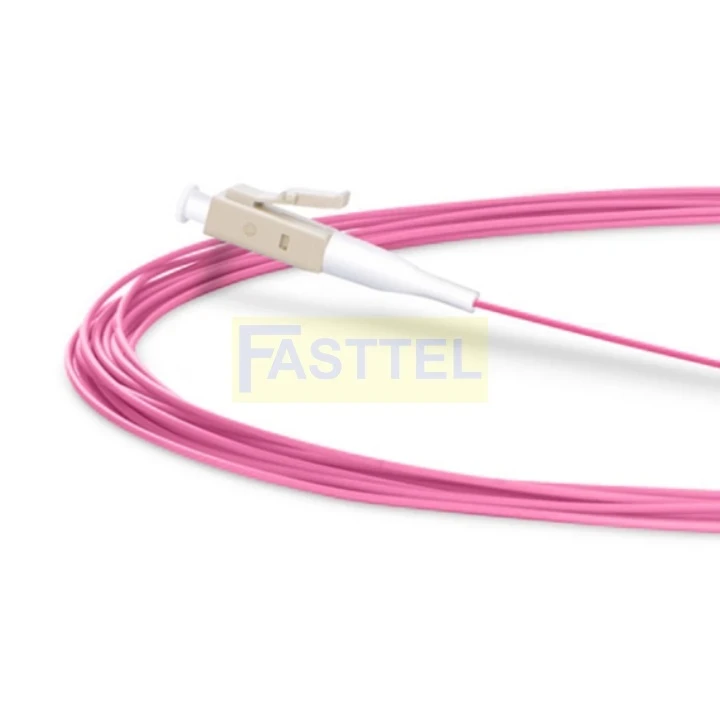

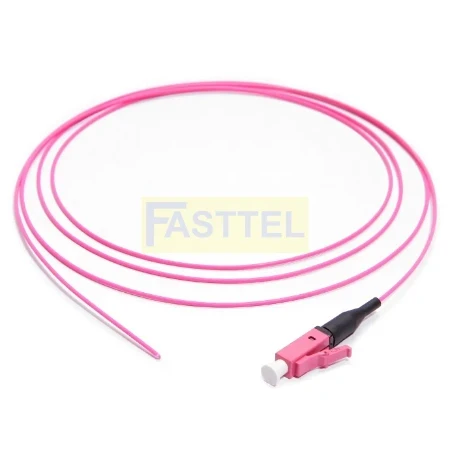

- Đầu nối LC (Lucent Connector): LC nhỏ gọn hơn so với SC, có cơ chế cắm tương tự nhưng kích thước chỉ bằng một nửa.

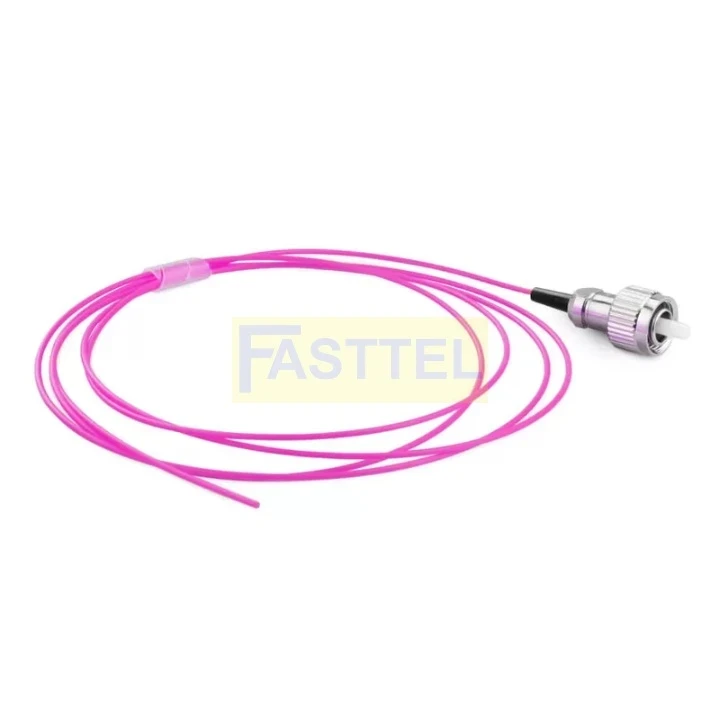

- Đầu nối FC (Ferrule Connector): Có cơ chế kết nối bằng cách xoáy vít (screw-on), đảm bảo kết nối chắc chắn và ổn định.
- Đầu nối ST (Straight Tip): Dùng cơ chế cắm và xoay chốt (bayonet-style) với thân hình tròn và thiết kế đơn giản, dễ tháo lắp.
Bạn có thể mua dây hàn quang PIGTAIL 0.9mm OM4 chất lượng và giá thành tốt nhất hiện nay tại Chợ Lớn JSC. Bạn chỉ cần đặt mua ngay tại website ChoLonJSC.com hoặc gọi điện cho nhân viên tư vấn để được báo giá dây hàn quang chi tiết. Khi mua hàng, bạn sẽ được hỗ trợ giao hàng 24/7 toàn quốc. Ngoài ra, sản phẩm cũng đã có giấy đăng ký và chứng minh, đảm bảo chính hãng và được bảo hành đầy đủ.
