ODF 2-6FO Outdoor Full Phụ Kiện, Chuẩn SC

1. Giới thiệu tổng quan

Hộp phối quang ODF (Optical Distribution Frame) 2-6FO outdoor là một sản phẩm đa năng được thiết kế đặc biệt để đáp ứng nhu cầu quản lý và phân phối cáp quang trong các môi trường ngoài trời có quy mô nhỏ đến trung bình. Với khả năng hỗ trợ từ 2 đến 6 cổng quang và được trang bị đầy đủ phụ kiện chuẩn SC, sản phẩm này là lựa chọn lý tưởng cho các dự án FTTx (Fiber to the x) quy mô nhỏ, các điểm kết nối quang trong hệ thống mạng đô thị, và các ứng dụng viễn thông cần độ linh hoạt cao.

2. Đặc điểm kỹ thuật

2.1 Thông số cơ bản

2.2 Đặc tính kỹ thuật

• Tiêu chuẩn chống nước, bụi: IP65 (bảo vệ hoàn toàn khỏi bụi và tia nước từ mọi hướng)
• Nhiệt độ hoạt động: -40°C đến +75°C
• Độ ẩm tương đối: < 95% (ở 30°C)
• Khả năng chịu lực: Chống va đập IK08
• Cấu trúc: Thiết kế compact với khay quang tích hợp
• Dung lượng sợi quang: Tối đa 6 sợi, có thể tùy chỉnh theo nhu cầu
• Loại sợi quang tương thích: SingleMode 9/125μm

2.3 Thông số kỹ thuật Adapter SC

2.4 Thông số kỹ thuật Pigtail SC

3. Cấu tạo và thiết kế

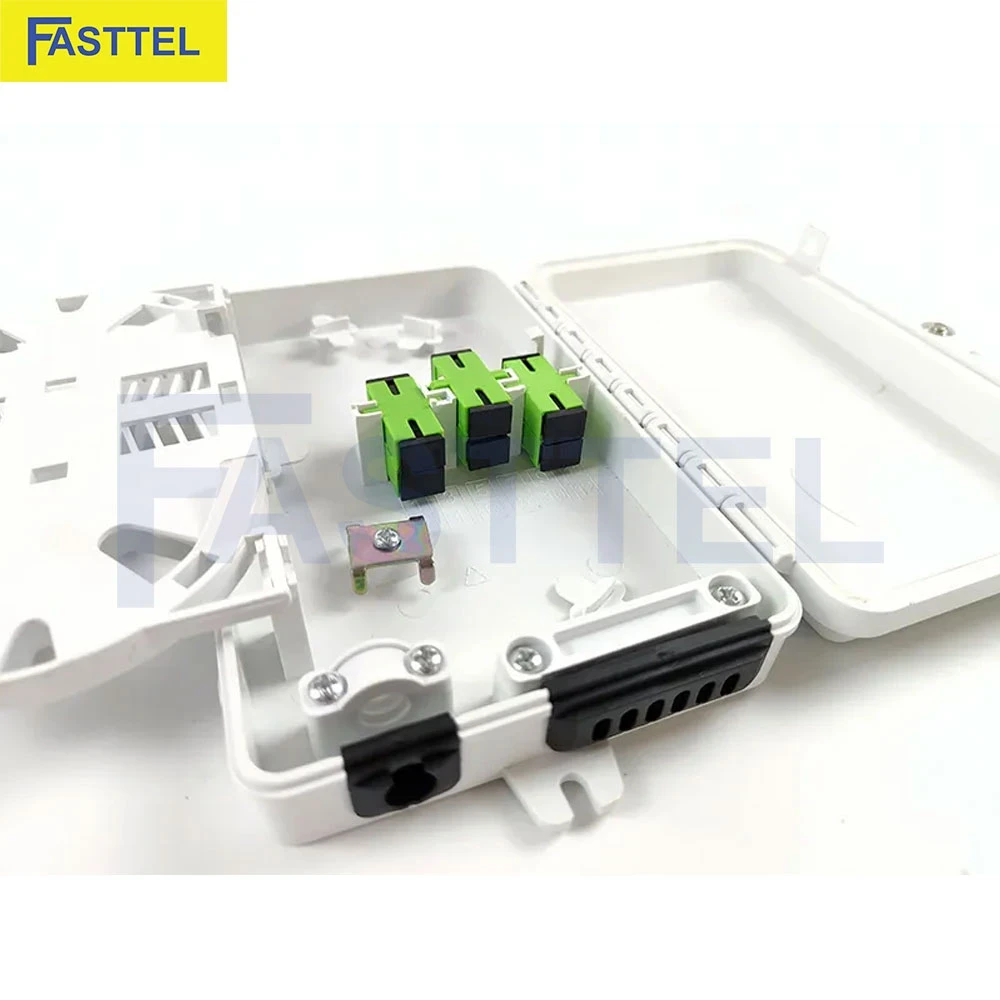

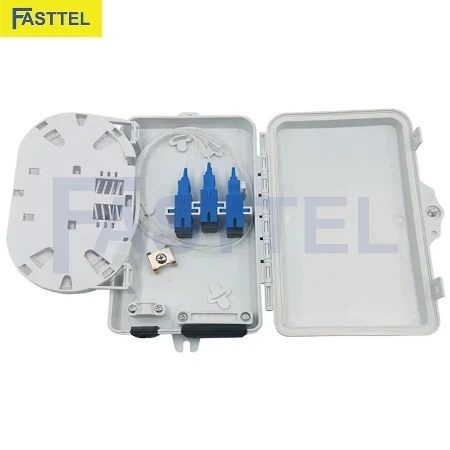

ODF 2-6FO outdoor được thiết kế với cấu trúc nhỏ gọn nhưng đầy đủ chức năng, bao gồm:

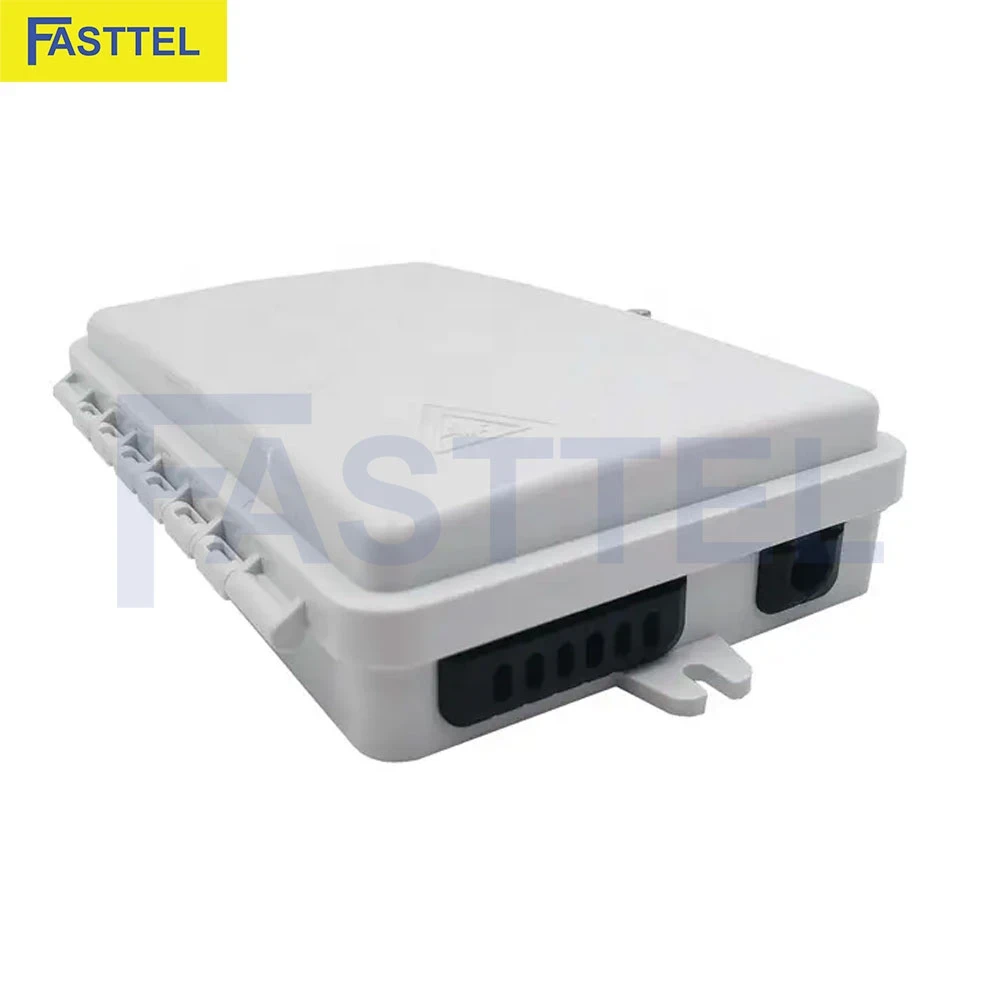

• Vỏ ngoài chắc chắn: Làm từ nhựa ABS + PC chất lượng cao, chống tia UV, đảm bảo độ bền và khả năng chống chịu thời tiết tốt.

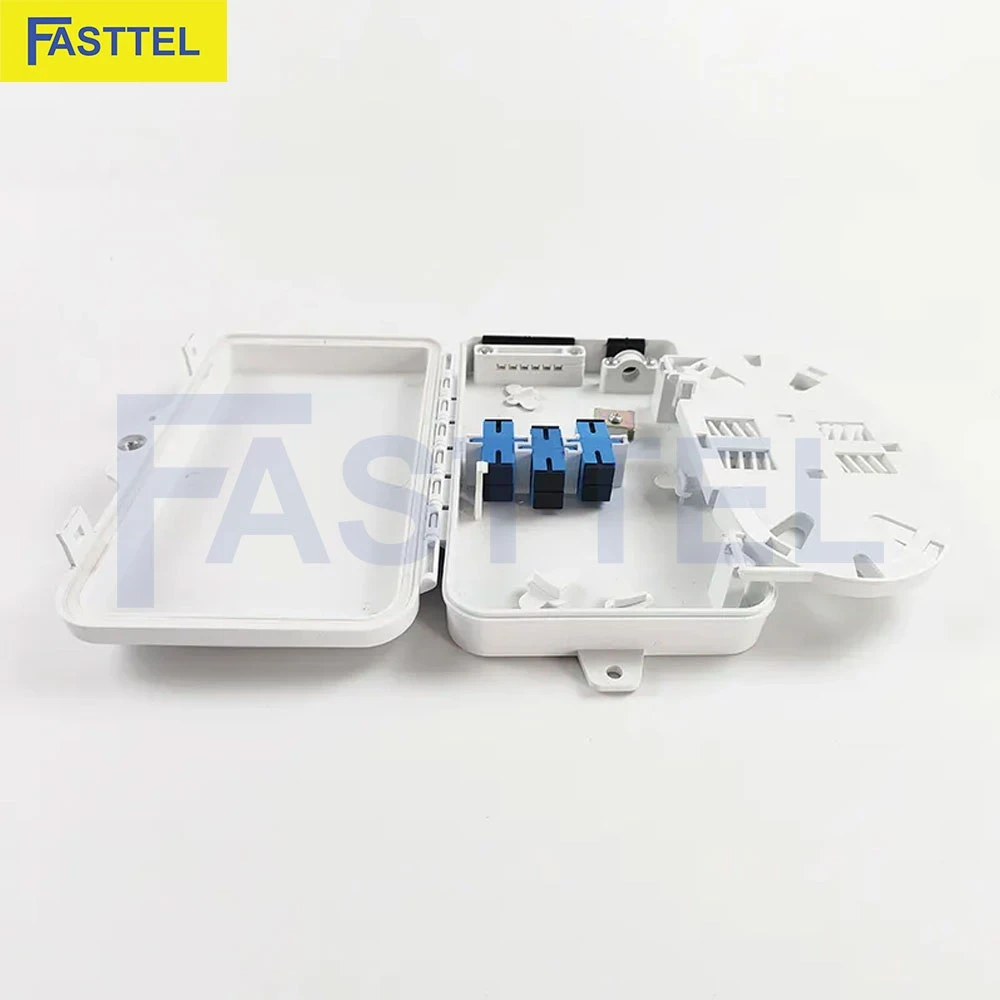

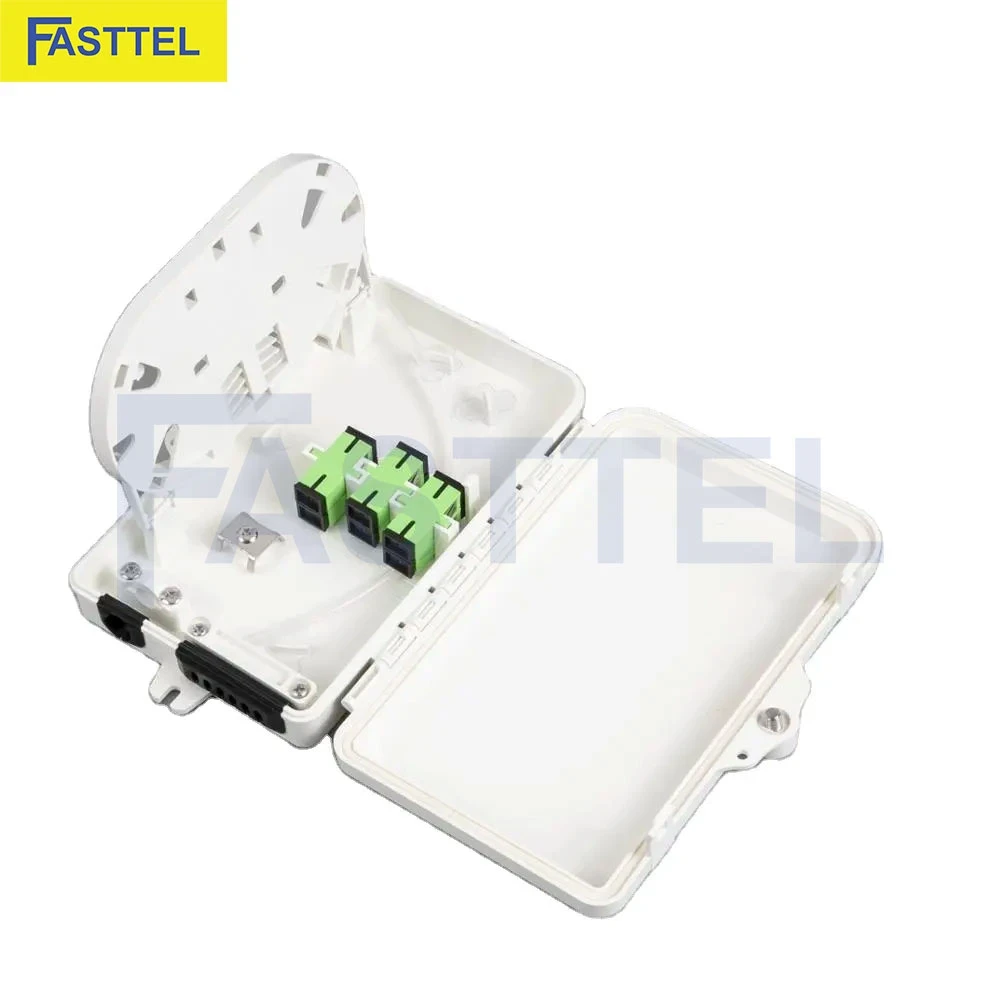

• Panel gắn Adapter: Tích hợp sẵn, hỗ trợ từ 2 đến 6 Adapter SC.

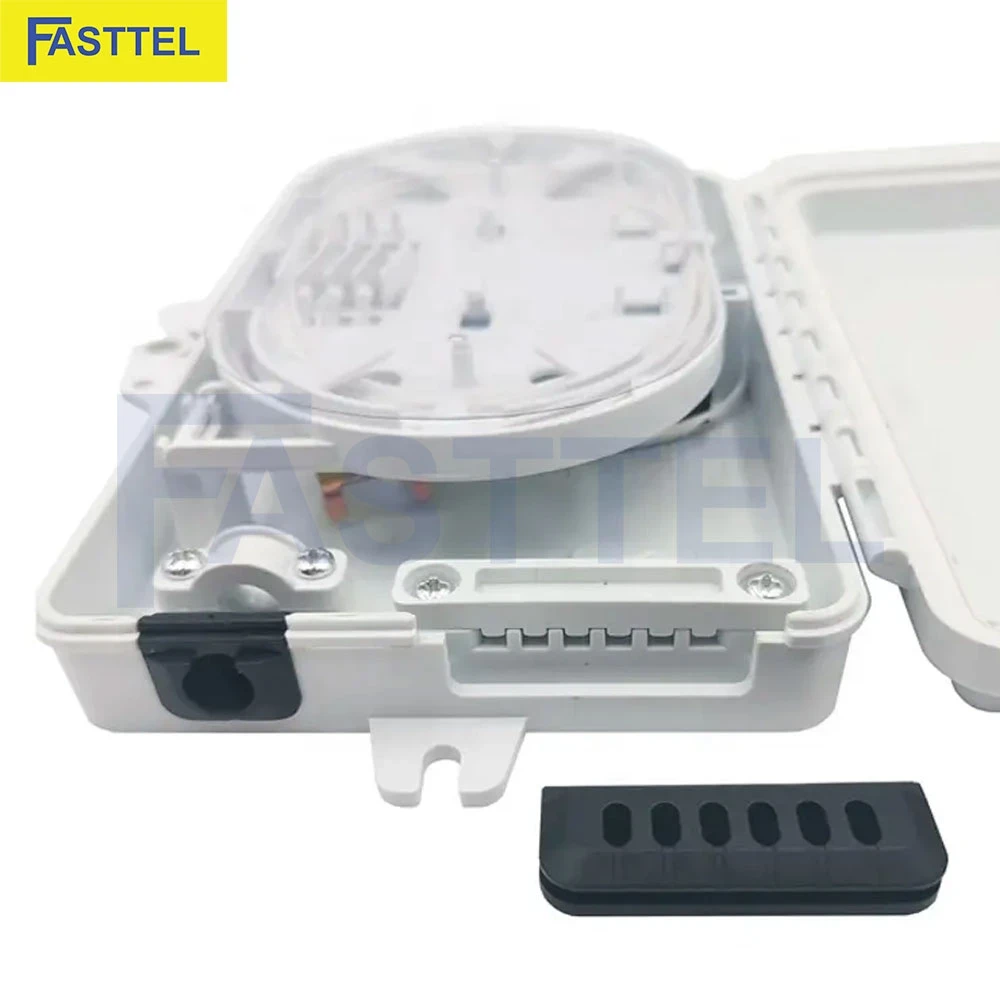

• Khay hàn quang tích hợp: Thiết kế nhỏ gọn, có thể chứa từ 2 đến 6 mối hàn.
• Hệ thống quản lý cáp mini: Bao gồm các rãnh dẫn cáp và kẹp giữ sợi quang, đảm bảo sắp xếp gọn gàng.
• Cửa mở phía trước: Thiết kế cửa mở dễ dàng, tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì.
• Lỗ dẫn cáp: Được trang bị gioăng cao su, ngăn chặn sự xâm nhập của nước và bụi.
• Khóa an toàn: Hệ thống khóa đơn giản nhưng hiệu quả, bảo vệ các thành phần bên trong.

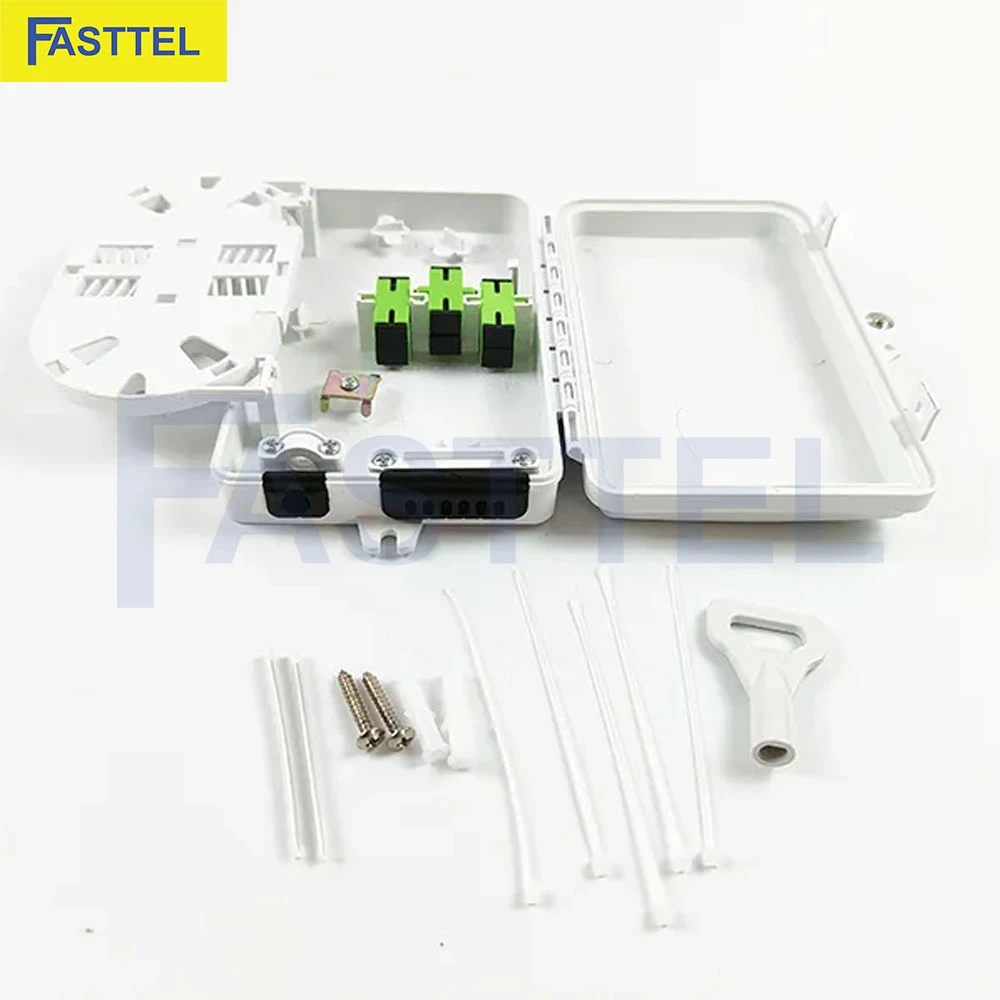

4. Phụ kiện đi kèm

• 2-6x Adapter SC (UPC hoặc APC, tùy cấu hình)
• 2-6x dây nhảy quang Pigtail SC (1.5m)
• 2-6x Ống co nhiệt bảo vệ mối hàn
• 1x Khay hàn quang tích hợp trong ODF
• 1x Bộ dụng cụ lắp đặt mini (dây thít, băng dính cách điện, ốc vít, nhãn đánh dấu)

5. Ứng dụng

ODF 2-6FO outdoor được thiết kế để sử dụng trong nhiều ứng dụng khác nhau, đặc biệt phù hợp cho các dự án quy mô nhỏ đến trung bình:

• Mạng FTTx quy mô nhỏ: Kết nối cáp quang đến các hộ gia đình hoặc doanh nghiệp nhỏ.
• Điểm kết nối trong hệ thống camera an ninh: Phân phối cáp quang cho hệ thống camera ngoài trời.
• Mạng LAN ngoài trời: Kết nối giữa các tòa nhà trong khuôn viên nhỏ như trường học, bệnh viện.
• Hệ thống viễn thông di động: Kết nối cáp quang cho các trạm BTS nhỏ.
• Hệ thống điều khiển và giám sát công nghiệp: Phân phối cáp quang trong các nhà máy hoặc khu công nghiệp nhỏ.
• Mạng cáp quang tạm thời: Sử dụng trong các sự kiện ngoài trời hoặc công trường xây dựng.

6. Lợi ích và ưu điểm

• Linh hoạt cao: Phù hợp với nhiều ứng dụng khác nhau, từ 2 đến 6 cổng.
• Nhỏ gọn: Kích thước nhỏ, dễ dàng lắp đặt ở những nơi có không gian hạn chế.
• Độ bền cao: Thiết kế chống thấm nước, bụi và tia UV, phù hợp với môi trường khắc nghiệt.
• Dễ dàng lắp đặt và bảo trì: Cấu trúc đơn giản, thuận tiện cho việc lắp đặt và bảo trì nhanh chóng.
• Hiệu suất truyền dẫn tốt: Sử dụng chuẩn SC, đảm bảo chất lượng kết nối quang.
• Khả năng mở rộng: Thiết kế cho phép nâng cấp từ 2 lên 4 hoặc 6 cổng khi cần.
• Giá thành hợp lý: Phù hợp cho các dự án có ngân sách hạn chế.

7. Hướng dẫn lắp đặt cơ bản

• Chọn vị trí lắp đặt phù hợp, đảm bảo khả năng chịu lực và bảo vệ.
• Cố định hộp phối quang ODF vào cột hoặc tường bằng dây đai Inox hoặc vít nở.
• Mở nắp hộp và kiểm tra các Adapter SC đã được lắp đặt sẵn.
• Luồn cáp quang vào hộp qua lỗ dẫn cáp, đảm bảo sử dụng gioăng cao su đúng cách.
• Tách sợi quang và hàn nối với Pigtail SC.
• Bảo vệ mối hàn bằng ống co nhiệt và sắp xếp gọn gàng trong khay hàn tích hợp.
• Kết nối đầu còn lại của Pigtail vào Adapter.
• Sắp xếp và cố định cáp trong hệ thống quản lý cáp mini.
• Kiểm tra kỹ lưỡng tất cả các kết nối và đóng nắp hộp, đảm bảo độ kín.

8. Bảo trì và bảo dưỡng

• Thực hiện kiểm tra định kỳ (3-6 tháng/lần) tình trạng của hộp ODF.
• Kiểm tra độ kín của cửa và lỗ dẫn cáp, thay thế gioăng cao su nếu cần.
• Vệ sinh bên ngoài hộp ODF bằng vải mềm, tránh sử dụng hóa chất mạnh.
• Kiểm tra và siết chặt lại các kết nối nếu cần thiết.
• Đảm bảo không có tích tụ nước hoặc độ ẩm bên trong hộp.
• Kiểm tra tình trạng của các Adapter và Pigtail, thay thế nếu phát hiện hư hỏng.

9. Kết luận

ODF 2-6FO outdoor với đầy đủ phụ kiện chuẩn SC là giải pháp lý tưởng cho việc quản lý và phân phối cáp quang trong các dự án quy mô nhỏ đến trung bình. Với thiết kế nhỏ gọn, độ bền cao, và tính linh hoạt, sản phẩm này đáp ứng xuất sắc nhu cầu của nhiều ứng dụng khác nhau trong môi trường ngoài trời. Sự kết hợp giữa hiệu suất truyền dẫn tốt, dễ dàng lắp đặt và bảo trì, cùng với khả năng mở rộng, làm cho ODF 2-6FO trở thành lựa chọn hàng đầu cho các nhà cung cấp dịch vụ mạng và các dự án cơ sở hạ tầng viễn thông cỡ nhỏ.
