ODF 8Fo Indoor bắt Rack đầy đủ phụ kiện chuẩn SC

Thương hiệu: FASTTEL

Giá Cholonjsc: 212.000 đ

Chiết khấu hệ thống: 10%

Mã sản phẩm: ODF8FO

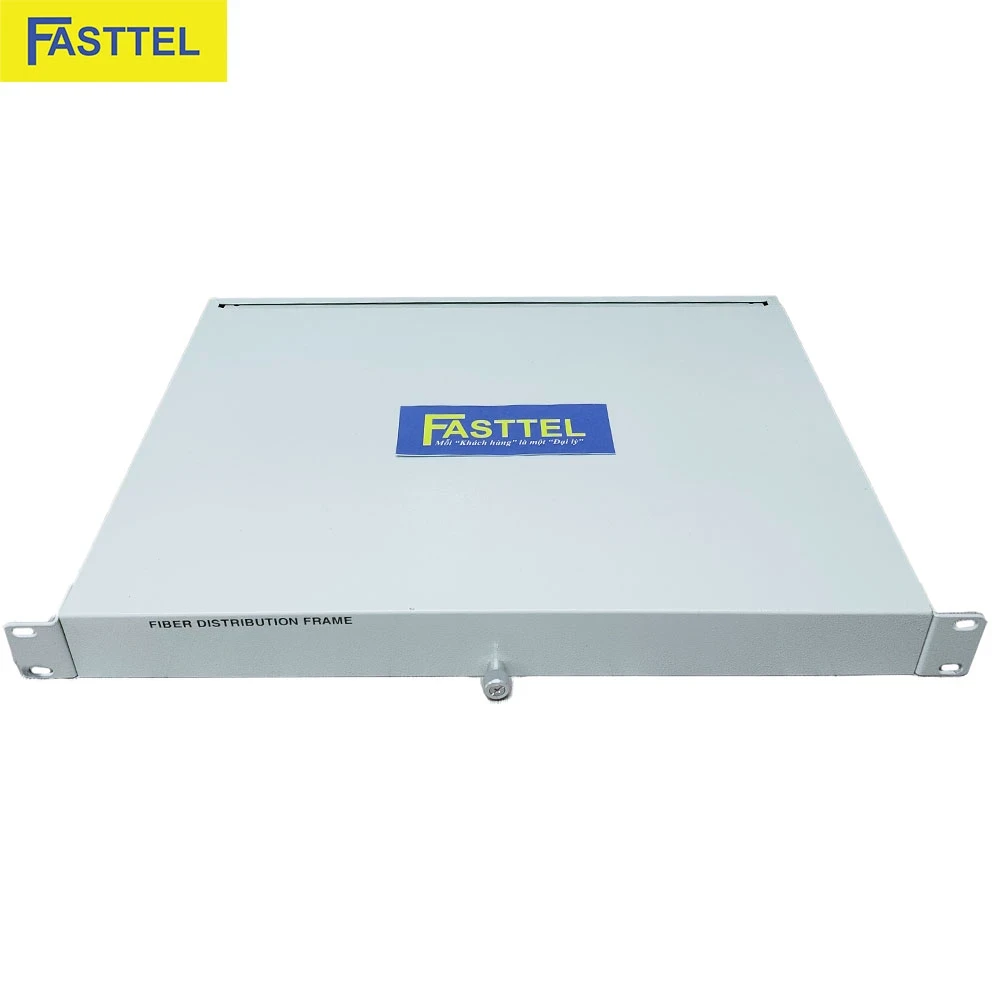

ODF (Optical Distribution Frame) 8FO là hộp phối quang trong nhà với dung lượng 8 cổng, lý tưởng cho các dự án nhỏ và vừa. Sản phẩm có hai phiên bản đầu nối SC: SC/UPC và SC/APC, phục vụ các nhu cầu kết nối khác nhau. Với kích thước 435 x 300 x 46 mm, ODF phù hợp với chuẩn rack 19 inch (1U).
Vỏ hộp được làm từ thép cold-rol dày ≥ 1.2mm, sơn tĩnh điện, đảm bảo độ bền và tính thẩm mỹ. Hệ thống lỗ luồn cáp thiết kế thông minh, hỗ trợ việc quản lý cáp hiệu quả. ODF đi kèm với khay hàn quang làm từ nhựa ABS, cho phép lưu trữ và quản lý tối đa lên đến 24 mối hàn.

Chọn số lượng:

Hộp

CHI TIẾT SẢN PHẨM

ODF (Optical Distribution Frame) 8FO là hộp phối quang trong nhà được thiết kế chuyên dụng với dung lượng 8 cổng, phù hợp cho các dự án nhỏ và vừa. Sản phẩm có hai phiên bản chuẩn đầu nối SC, đáp ứng các nhu cầu khác nhau về kết nối quang.

Thông số kỹ thuật ODF 8FO

Thông số	ODF 8FO SC/UPC	ODF 8FO SC/APC	Ý nghĩa
Dung lượng	8 cổng/sợi	8 cổng/sợi	Phù hợp dự án nhỏ và vừa
Kích thước	435 x 300 x 46 mm	435 x 300 x 46 mm	Chuẩn rack 19 inch (1U)
Suy hao chèn	≤ 0.2 dB	≤ 0.3 dB	Tổn thất tín hiệu thấp
Suy hao phản hồi	≥ 55dB	≥ 65dB	APC có hiệu suất cao hơn
Adapter	SC/UPC	SC/APC	Khác biệt ở góc đầu nối
Độ bền connector	≥ 200 lần	≥ 200 lần	Tuổi thọ cao

Thông số Pigtail

Thông số	SC/UPC	SC/APC	Ghi chú
Chiều dài	≥ 1.5m	≥ 1.5m	Tùy chỉnh theo yêu cầu
Đường kính	0.9mm	0.9mm	Chuẩn indoor
Góc đầu nối	0°	8°	APC giảm phản xạ
Suy hao	0.25-0.5 dB	0.25-0.5 dB	Tiêu chuẩn IEC

Đặc điểm kỹ thuật

Cấu tạo cơ bản

Vỏ hộp:
- Chất liệu: Thép cold-rol
- Độ dày: ≥1.2 mm
- Xử lý bề mặt: Sơn tĩnh điện
- Màu sắc: Trắng/ghi sáng
- Kích thước: 435 x 300 x 46 mm
Hệ thống lỗ luồn cáp:
- Mặt trước: 2 lỗ hai bên
- Mặt sau: 2-4 lỗ có giắc co chống côn trùng
- Thiết kế bảo vệ và tổ chức cáp

Phụ kiện đi kèm

Khay hàn quang:
- Số lượng: 1 khay
- Dung lượng: 12 mối hàn/khay
- Chất liệu: Nhựa ABS chống lão hóa
- Tính năng: Tháo lắp dễ dàng

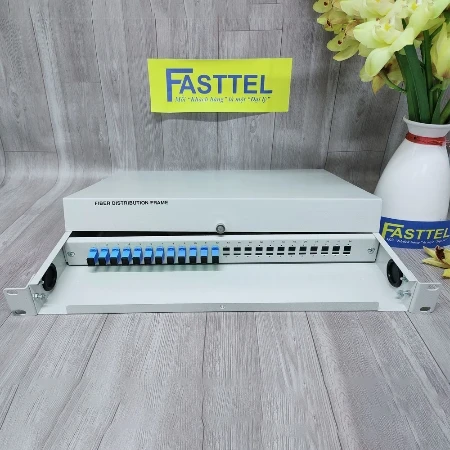

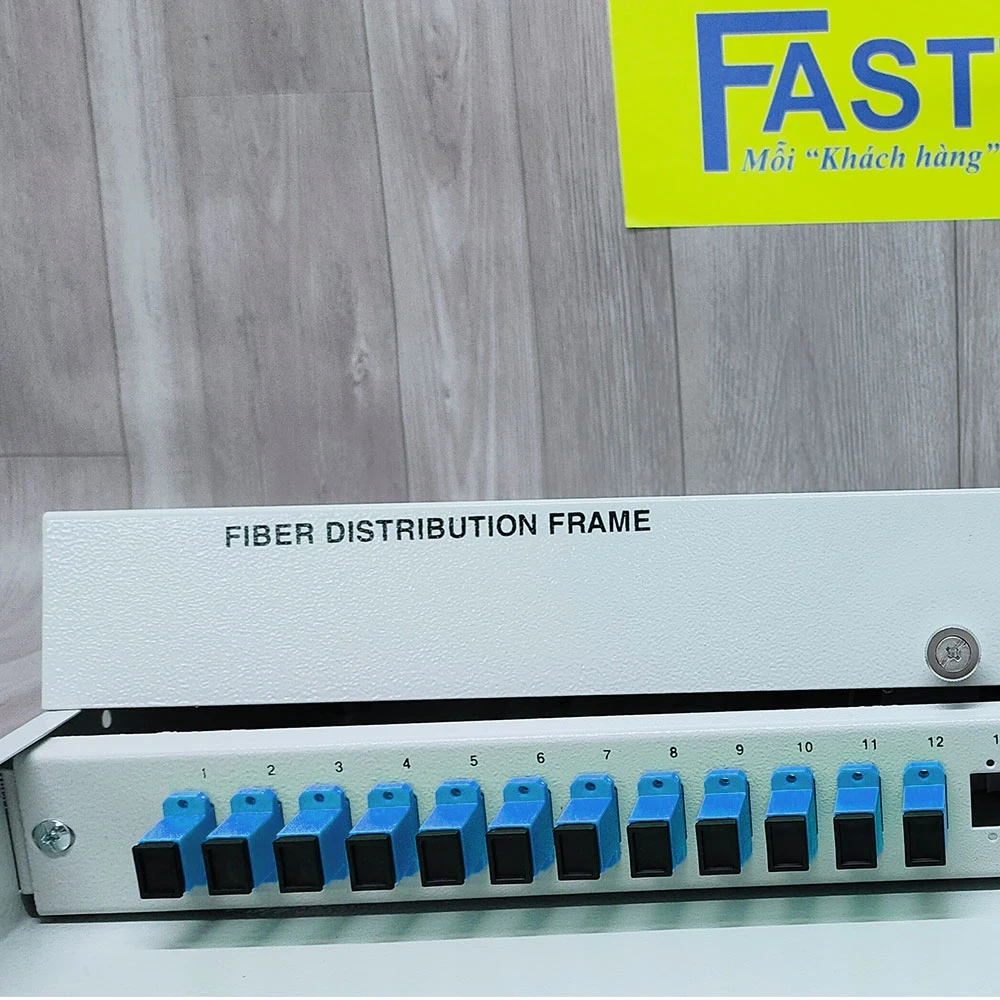

Adapter (8 cái):
- SC/UPC hoặc SC/APC
- Vật liệu: Ceramic + nhựa
- Độ bền: ≥200 lần cắm rút
- Có nút bảo vệ chống bụi
Dây Pigtail (8 sợi):
- Chiều dài: ≥1.5m
- Đường kính: 0.9mm
- Tiêu chuẩn: ITU G.625D
- Bán kính uốn cong: ≥30mm
Phụ kiện khác:
- 8 ống co nhiệt
- Dây thít nhựa
- Tai bắt rack
- Băng dính cách điện
- Nhãn đánh dấu
- Ống bảo vệ

So sánh SC/UPC và SC/APC

SC/UPC:

Đầu nối vuông góc (0 độ)

Suy hao phản hồi ≥55dB

Dễ dàng lắp đặt

SC/APC:

Đầu nối vát 8 độ

Suy hao phản hồi ≥65dB

Hiệu suất cao hơn

Giảm thiểu phản xạ

Ứng dụng và lắp đặt

Ứng dụng chính
- Mạng LAN/WAN
- Hệ thống camera
- Mạng doanh nghiệp
- Data center nhỏ
- Mạng GPON/EPON
- FTTx
- CATV
- Hệ thống viễn thông
Hướng dẫn lắp đặt
- Chuẩn bị:
  - Kiểm tra phụ kiện
  - Chuẩn bị công cụ
  - Vệ sinh không gian làm việc
- Quy trình lắp đặt:
  - Gắn ODF vào rack
  - Luồn cáp quang
  - Tách ống lỏng, sợi quang
  - Hàn nối với pigtail
  - Bảo vệ mối hàn
  - Sắp xếp vào khay
  - Kiểm tra kết nối

Lợi ích và ưu điểm

Kinh tế:
- Giá thành hợp lý
- Chi phí bảo trì thấp
- Tuổi thọ cao
Kỹ thuật:
- Suy hao thấp
- Độ tin cậy cao
- Dễ dàng mở rộng
Quản lý:
- Tổ chức cáp gọn gàng
- Dễ dàng bảo trì
- Nhận diện nhanh sự cố
Lắp đặt:
- Thao tác đơn giản
- Thời gian lắp đặt nhanh
- Linh hoạt trong bố trí

KẾT LUẬN

ODF 8Fo Indoor bắt Rack đầy đủ phụ kiện chuẩn SC là giải pháp tối ưu cho các dự án nhỏ và vừa. Tùy theo yêu cầu cụ thể về kỹ thuật và ứng dụng, người dùng có thể lựa chọn phiên bản phù hợp. Sản phẩm đảm bảo chất lượng kết nối, dễ dàng lắp đặt và bảo trì, mang lại hiệu quả kinh tế cao cho dự án.
