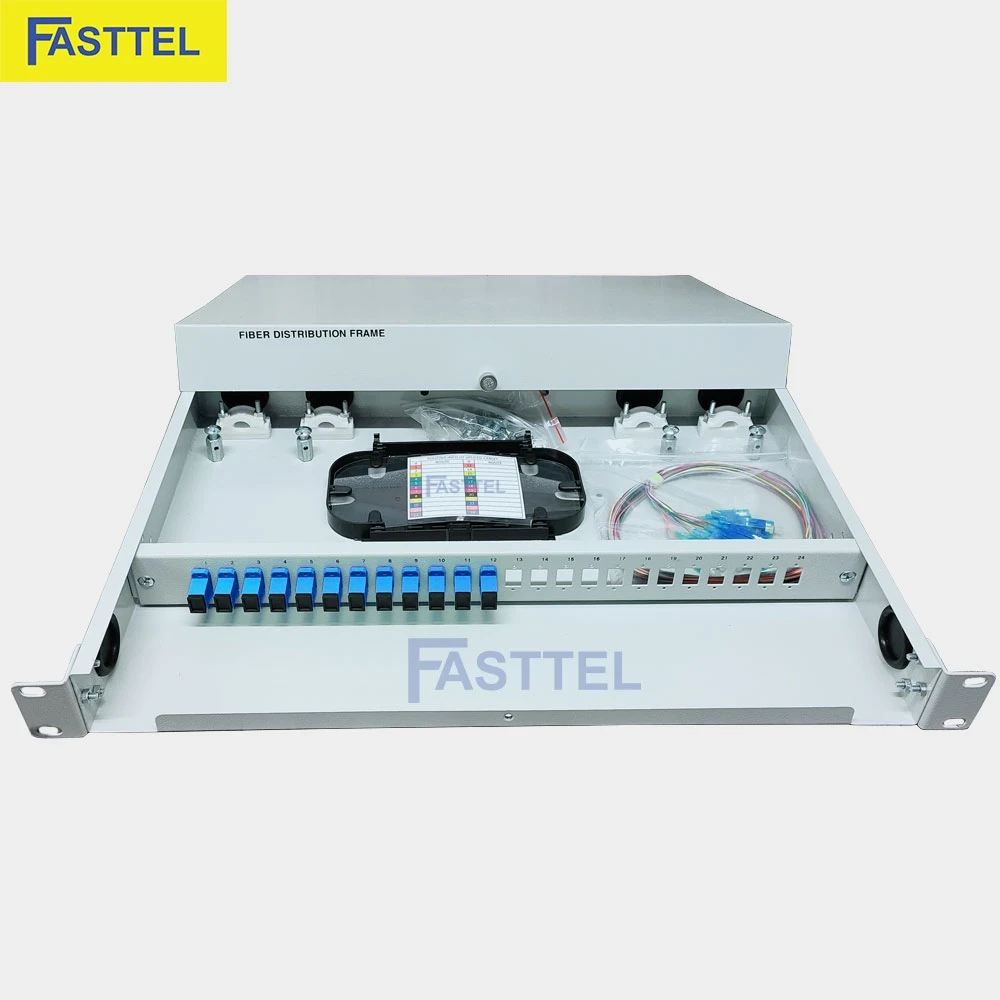

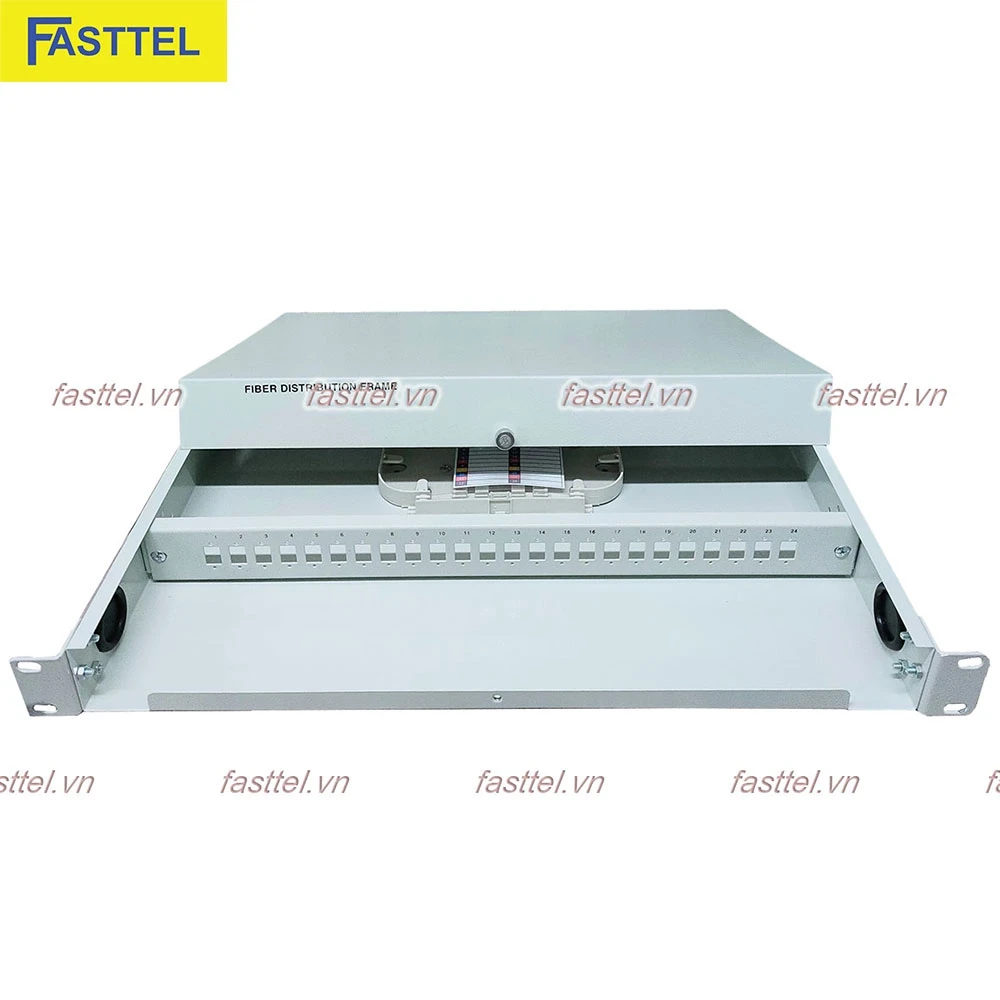

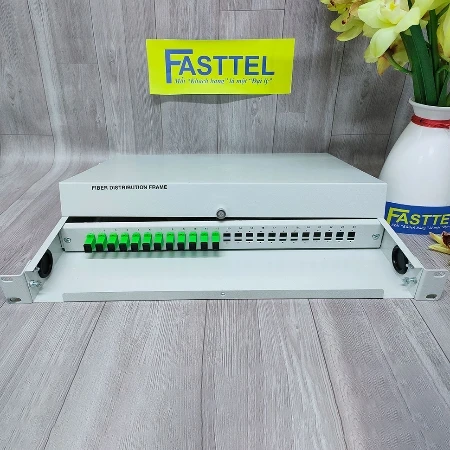

ODF 12FO Nắp Mở Bắt Rack Đầy Đủ Phụ Kiện SC

ODF (Optical Distribution Frame) là thiết bị đóng vai trò then chốt trong hệ thống mạng quang, đặc biệt là ODF 12FO được thiết kế cho môi trường trong nhà với khả năng lắp đặt trên rack. Con số 12FO chỉ khả năng đấu nối 12 sợi quang, phù hợp cho các dự án vừa và nhỏ.

Các thành phần của ODF 12FO indoor lắp rack

• Cấu tạo vỏ ODF
  • Vỏ thép cold-rol:
    • Độ dày ≥1.2mm đảm bảo độ cứng và bảo vệ
    • Sơn tĩnh điện chống ăn mòn, tăng tuổi thọ
    • Thiết kế thẩm mỹ, phù hợp môi trường văn phòng
  • Hệ thống lỗ luồn cáp:
    • Mặt trước: 2 lỗ hai bên thuận tiện cho đấu nối
    • Mặt sau: 2-4 lỗ với giắc co chống côn trùng
    • Thiết kế khoa học giúp tổ chức cáp gọn gàng
• Khay hàn quang
  • Đặc điểm:
    • Làm từ nhựa ABS chống lão hóa
    • Mỗi khay chứa 12 mối hàn
    • Không gian lưu trữ sợi ≥1.200mm
    • Bán kính uốn cong ≥30mm bảo vệ sợi quang
  • Tính năng:
    • Tháo lắp dễ dàng
    • Sắp xếp khoa học theo cụm
    • Định vị ống co nhiệt chắc chắn
    • Mã màu chuẩn EIA/TIA 598
• Hệ thống Adapter và dây nhảy quang Pigtail

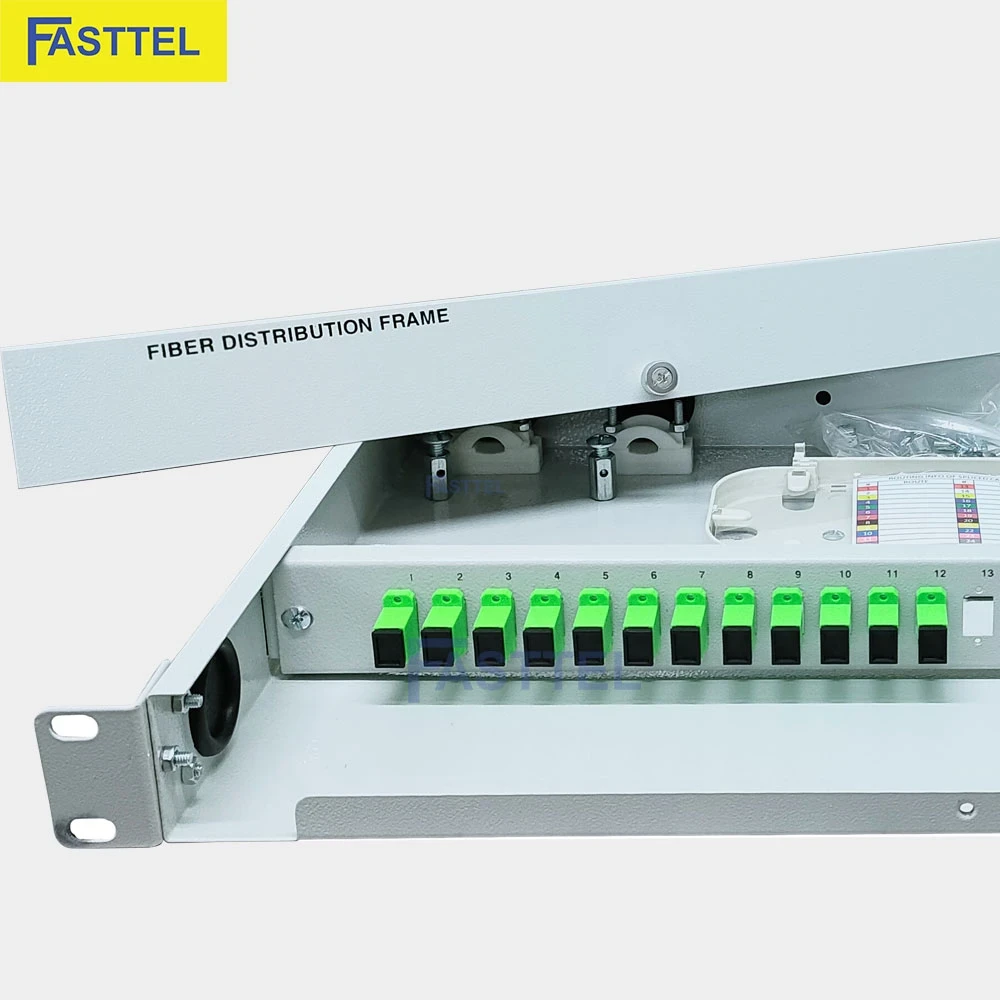

  • Adapter SC:
    • Chất liệu ceramic cao cấp
    • Độ bền cao với 200 lần cắm rút
    • Nút bảo vệ chống bụi tiêu chuẩn
    • Suy hao thấp đảm bảo chất lượng
  • Dây Pigtail SC:
    • Thiết kế chuyên dụng cho môi trường trong nhà
    • Độ bền kéo cao: sử dụng ≥100N, lắp đặt ≥200N
    • Bảo vệ đầu connector bằng nút nhựa
    • Tuân thủ tiêu chuẩn ITU G.625D

Ứng dụng và lợi ích

1. Ứng dụng chính:

• Mạng GPON:
  • Đầu cuối cho hệ thống PON
  • Phân phối tín hiệu đến người dùng
• FTTx:
  • Điểm kết nối trung tâm
  • Phân phối đến các điểm cuối
• Mạng LAN/WAN:
  • Kết nối giữa các switch
  • Backbone cho hệ thống mạng
• CATV và Camera:
  • Truyền dẫn tín hiệu video
  • Hệ thống giám sát

2. Lợi ích:

• Quản lý cáp khoa học
• Bảo vệ đầu connector tốt
• Dễ dàng bảo trì, nâng cấp
• Tiết kiệm không gian rack
• Tuổi thọ cao, chi phí thấp

Hướng dẫn lắp đặt và bảo trì

1. Quy trình lắp đặt:

• Chuẩn bị vị trí trên rack
• Lắp đặt thân tủ phối quang ODF
• Luồn và cố định cáp
• Hàn nối sợi quang
• Sắp xếp vào khay hàn
• Lắp adapter và pigtail
• Kiểm tra kết nối

2. Bảo trì định kỳ:

• Kiểm tra đầu connector
• Vệ sinh các điểm đấu nối
• Kiểm tra độ suy hao
• Đảm bảo độ kín của vỏ
• Kiểm tra nhãn đánh dấu

ODF 12FO nắp mở bắt rack của FASTTEL là lựa chọn hoàn hảo cho hệ thống mạng quang trong nhà. Với khả năng đấu nối tối đa 12 sợi quang, thiết bị này giúp quản lý và bảo trì mạng một cách dễ dàng và hiệu quả.

Được chế tạo từ thép cold-rolled dày ≥ 1.2mm và phủ lớp sơn tĩnh điện chống ăn mòn, ODF 12FO không chỉ bền bỉ mà còn có tính thẩm mỹ cao. Khay hàn quang bằng nhựa ABS cung cấp không gian lưu trữ sợi ≥ 1.200mm và bán kính uốn cong ≥ 30mm, bảo vệ an toàn cho các sợi quang.

Hệ thống adapter SC và dây Pigtail đi kèm được thiết kế tinh tế, đảm bảo kết nối ổn định và độ bền tốt. ODF 12FO rất lý tưởng cho ứng dụng trong mạng GPON, FTTx, mạng LAN/WAN và hệ thống CATV cũng như camera.

Thiết kế nắp mở giúp cho việc bảo trì và nâng cấp trở nên nhanh chóng và thuận tiện. Lựa chọn ODF 12FO FASTTEL sẽ giúp tối ưu hóa không gian rack và nâng cao hiệu suất của mạng quang của bạn.
