MÔ TẢ SẢN PHẨM

1. Giới thiệu

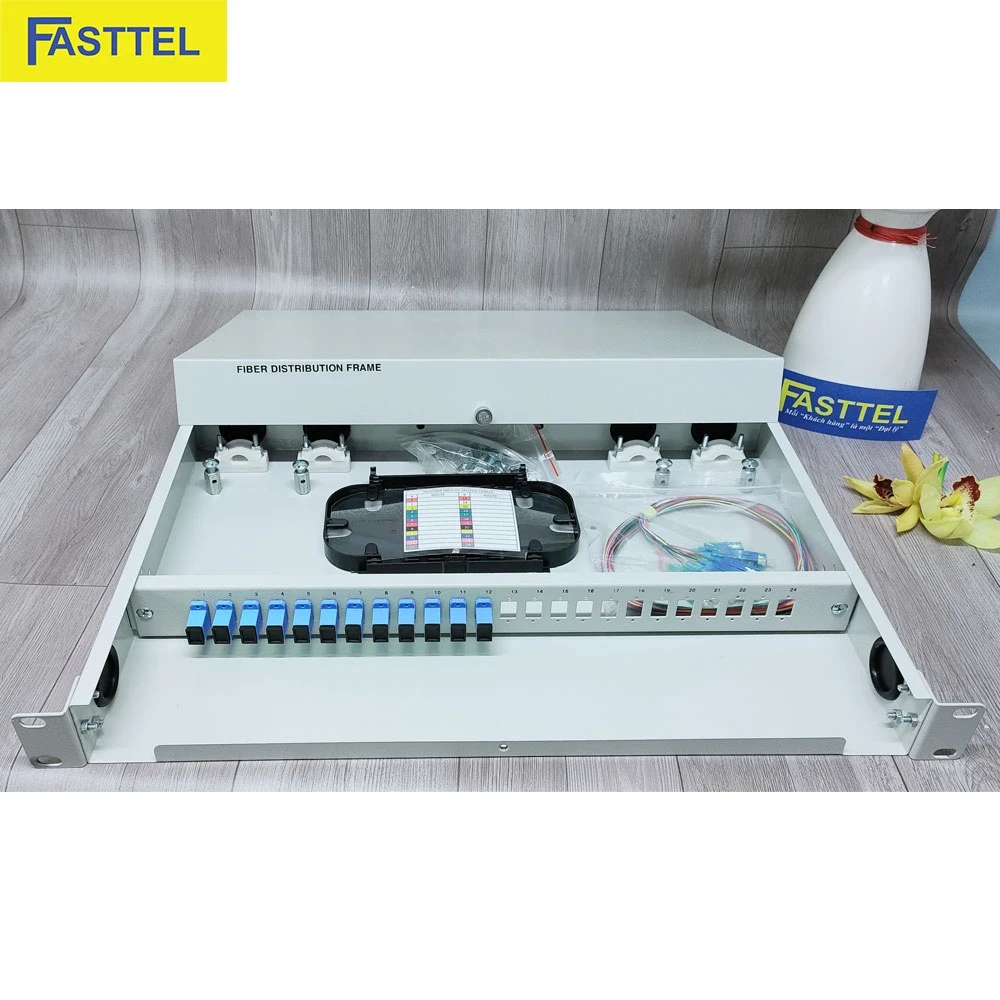

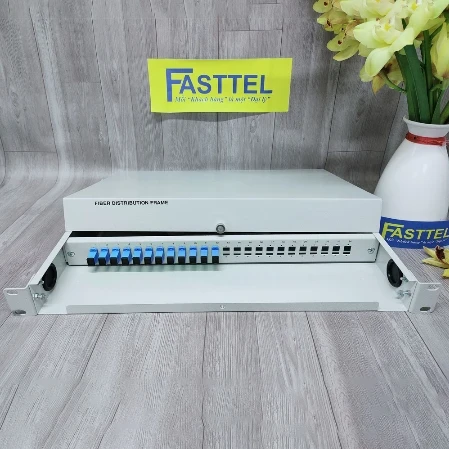

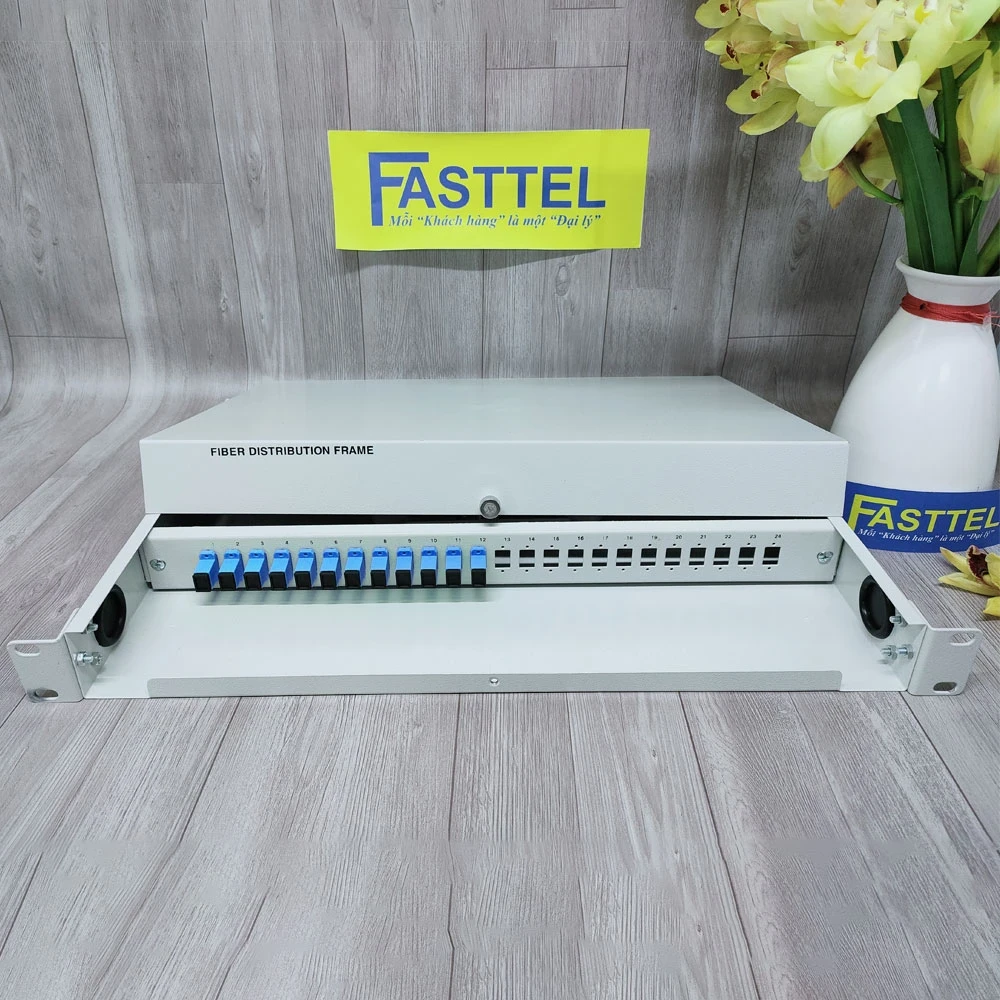

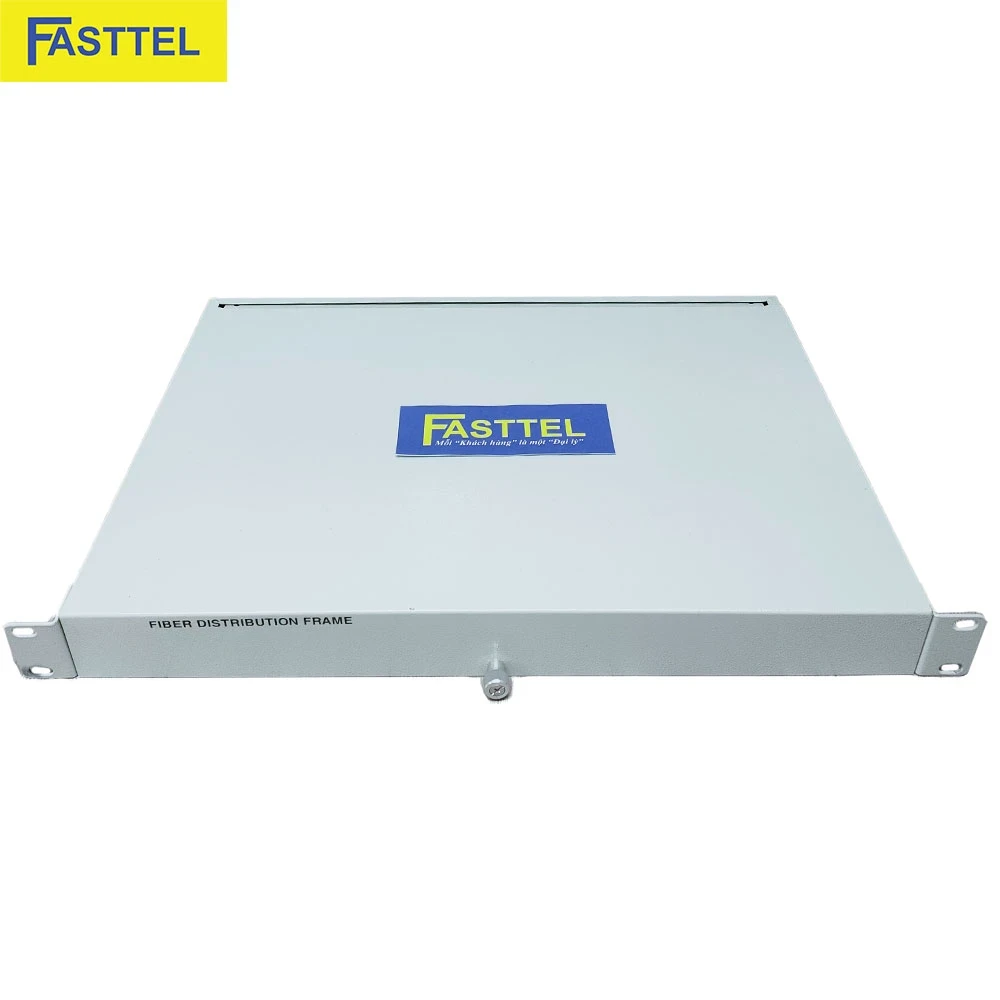

Hộp Phối Quang ODF12FO bắt rack đầy đủ phụ kiện SC/UPC là một thiết bị quan trọng trong hệ thống mạng quang, được thiết kế để sử dụng trong môi trường trong nhà và lắp đặt trên rack. Sản phẩm này cung cấp giải pháp hiệu quả cho việc quản lý và bảo vệ các kết nối cáp quang, đảm bảo hiệu suất cao và độ tin cậy cho hệ thống mạng.

2. Ứng dụng

Hộp Phối Quang ODF12FO bắt rack đầy đủ phụ kiện SC/UPC được sử dụng rộng rãi trong nhiều ứng dụng:

Điểm đấu nối phối cáp quang Gpon
Điểm đấu nối phối cáp quang FTTx
Điểm đấu nối phối cáp quang mạng LAN/WAN
Điểm đấu nối phối cáp quang CATV
Điểm đấu nối phối cáp quang camera

3. Thông số kỹ thuật

3.1 Thông số cơ bản

Thông số	Mô tả
Nhà sản xuất	FASTTEL
Tên sản phẩm	Hộp Phối Quang ODF12FO bắt rack đầy đủ phụ kiện SC/UPC
Số cổng quang	12FO
Kích thước	435 x 300 x 46 mm (dài x rộng x cao)
Chất liệu	Thép cold-rol, sơn tĩnh điện
Độ dày vỏ	≥ 1,2 mm
Màu sắc	Trắng/ghi sáng

3.2 Thiết kế

Thông số	Mô tả

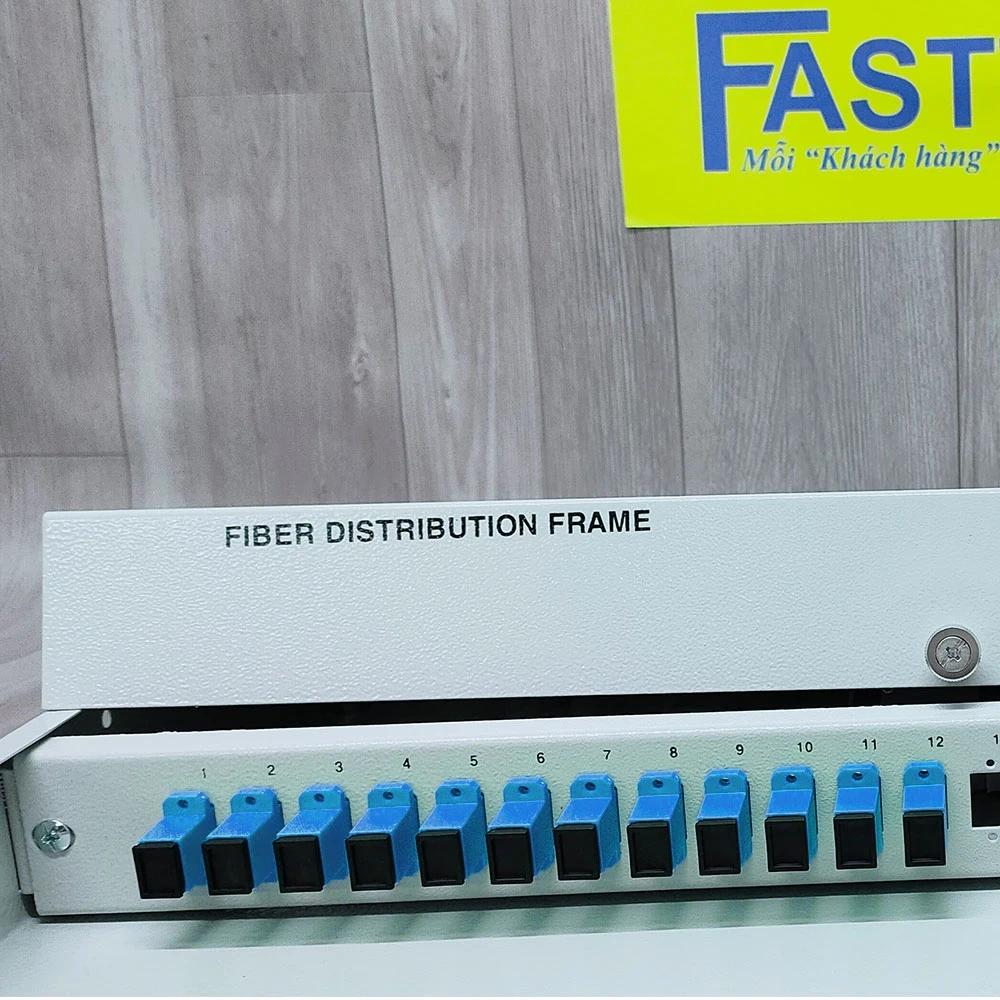

Mặt trước	1 thanh cài adapter (SC, LC, FC hoặc ST)
Lỗ luồn cáp mặt trước	02 lỗ ra 02 bên
Lỗ luồn cáp mặt sau	02-04 lỗ cáp kèm giắc co chống côn trùng xâm nhập

3.3 Hiệu suất

Thông số	Giá trị
Suy hao chèn	≤ 0.2 dB
Suy hao phản hồi	UPC ≥ 55dB

3.4 Dây nối quang Pigtail

Thông số	Mô tả/Giá trị
Kiểu đấu nối	SC
Kiểu tiếp xúc	UPC
Suy hao phản xạ	UPC ≤ -55dB
Dải nhiệt độ	-25°C đến +60°C
Độ bền kéo (sử dụng)	≥ 100N
Độ bền kéo (lắp đặt)	≥ 200N
Độ bền va đập	≥ 20 lần (0,74 Nm/bán kính đầu búa r= 25mm)
Độ bền nén thường xuyên	≥ 100 N/cm²
Độ bền nén ngắn hạn	≥ 500 N/cm²
Chiều dài	≥ 1,5m (tùy theo yêu cầu)
Đường kính (trong nhà)	θ = 0,9mm
Mức suy hao ghép nối	0,25 dB ÷ 0,5 dB (IEC 61300-3-3)
Loại sợi quang	Đơn mode, đường kính θ=125µm (ITU G.625D)
Bán kính uốn cong nhỏ nhất (lắp đặt)	60mm
Bán kính uốn cong nhỏ nhất (sau lắp đặt)	30mm

3.5 Adapter

Thông số	Mô tả/Giá trị
Kiểu đấu nối	SC
Kiểu tiếp xúc	UPC
Vật liệu	Gốm Cerami và nhựa
Mức suy hao ghép nối	0,25 ÷ 0,5 dB (IEC 61300-3-3)
Suy hao phản hồi	UPC ≤ -55dB
Số lần cắm rút	≥ 200 lần

3.6 Ống co nhiệt

Thông số	Mô tả/Giá trị
Chiều dài	40 ÷ 60mm
Vật liệu ống trong	Nhựa EVA
Vật liệu ống ngoài	Nhựa Polyolefin
Vật liệu dây gia cường	Thép không gỉ
Dung lượng hàn nối	01 sợi
Kích thước ống trong	Đường kính ≥ 1,3mm, chiều dày ≥0,5mm
Kích thước ống ngoài	Đường kính ≥ 2,0mm, chiều dày ≥0,25mm
Kích thước dây gia cường	Đường kính ≥ 1,5mm, chiều dày ≥54mm
Nhiệt độ co nhiệt	90°C÷120°C
Tỷ lệ xuyên tâm	≥ 50%

3.7 Khay hàn quang

Thông số	Mô tả/Giá trị
Vật liệu	Nhựa ABS
Dung lượng	12 mối hàn/khay
Khả năng lưu trữ	≥1.200mm sợi quang/khay
Bán kính uốn cong tối thiểu	≥ 30mm

3.8 Điều kiện môi trường

Thông số	Giá trị
Nhiệt độ làm việc	-40°C đến +85°C
Độ ẩm tương đối	< 95% (ở 30°C)

4. Phụ kiện kèm theo

Lạt nhựa
Tai bắt rack
Lạt vòng kim loại
Băng dính cách điện
Nhãn đánh dấu sợi Pigtail
Dây xoắn làm gọn cáp
Ống nhựa mềm bảo vệ ống lỏng

5. Ưu điểm

Thiết kế nhỏ gọn, phù hợp với không gian hạn chế trong tủ rack.
Chất lượng truyền dẫn cao với suy hao thấp.
Bảo vệ hiệu quả cho các mối nối và điểm kết nối.
Linh hoạt trong việc lựa chọn loại adapter và số lượng cổng.
Dễ dàng lắp đặt và bảo trì.
Khả năng chống chịu môi trường tốt.
Đa dạng phụ kiện kèm theo, đáp ứng nhu cầu lắp đặt và quản lý.

6. Kết luận

Hộp Phối Quang ODF12FO bắt rack đầy đủ phụ kiện SC/UPC của cholonjsc là một giải pháp toàn diện cho việc quản lý và bảo vệ các kết nối cáp quang trong môi trường trong nhà. Với thiết kế chuyên nghiệp, đa dạng về số cổng, cùng với các thông số kỹ thuật ấn tượng, sản phẩm này đáp ứng được nhu cầu của nhiều ứng dụng khác nhau trong hệ thống mạng quang hiện đại. Khả năng bảo vệ tốt, hiệu suất cao và tính linh hoạt trong lắp đặt khiến nó trở thành lựa chọn lý tưởng cho các dự án mạng cáp quang chuyên nghiệp

Xem thêm

THÔNG TIN SẢN PHẨM

Thông số kỹ thuật	Mô tả chi tiết
Nhà sản xuất	FASTTEL
Tên sản phẩm	Hộp phối quang ODF trong nhà (indoor lắp rack)
Số cổng quang	12 cổng/sợi/FO
Kích thước	435 x 300 x 46 mm (dài x rộng x cao)
Chất liệu	Thép cold-rol, sơn tĩnh điện, độ dày ≥1,2 mm
Màu sắc	Trắng/ghi sáng
Đặc điểm thiết kế	- Mặt trước: 1 thanh cài adapter (SC, LC, FC hoặc ST) - Mặt trước: 02 lỗ ra 02 bên - Mặt sau: 02-04 lỗ cáp với giắc co chống côn trùng
Suy hao	- Suy hao chèn: ≤ 0.2 dB - Suy hao phản hồi: UPC ≥ 55dB, APC ≥ 65 dB
Thông số adapter	- Kiểu đấu nối: SC/LC/FC/ST - Vật liệu: Gốm Cerami và nhựa - Độ bền: ≥ 200 lần cắm rút
Thông số Pigtail	- Đường kính trong nhà: 0.9mm - Chiều dài: ≥ 1.5m - Bán kính uốn cong lắp đặt: 60mm - Bán kính uốn cong sau lắp đặt: 30mm
Khay hàn quang	- Số lượng: 1 khay - Dung lượng: 24 mối hàn/khay - Vật liệu: Nhựa ABS
Môi trường hoạt động	- Nhiệt độ: -40°C đến +85°C - Độ ẩm: < 95% (ở 30°C)
Phụ kiện đi kèm	- 12 đầu nối quang Adapter - 12 dây nối quang Pigtail - 12 ống co nhiệt - 1 bộ dây thít, ốc vít - Lạt nhựa, tai bắt rack, lạt vòng kim loại - Băng dính cách điện - Nhãn đánh dấu sợi Pigtail - Dây xoắn làm gọn cáp - Ống nhựa mềm bảo vệ ống lỏng
Cách lắp đặt	Bắt rack trong tủ rack hoặc treo tường
