Vỏ ODF 48FO Nắp Mở Bắt Rack

Vỏ ODF 48FO nắp mở bắt rack (tiếng anh: Optical Distribution Frame 48 core)  là một thiết bị được sử dụng phổ biến trong các hệ thống mạng quang hiện đại, đặc biệt là những hệ thống có quy mô lớn. Có chức năng chứa và bảo vệ tối đa 48 sợi quang cùng các module quang. Chúng đóng vai trò quan trọng trong việc phân phối tín hiệu quang, đảm bảo hệ thống quang được vận hành ổn định và hiệu quả. Đặc biệt, nhờ thiết kế nắp mở và khả năng bắt rack 19’’ của sản phẩm này người sử dụng sẽ tiết kiệm được thời gian, công sức trong lắp đặt, vận hành và bảo trì.

Cấu tạo và thông số sản phẩm

ODF 48FO nắp mở bắt rack bao gồm các thành phần chính sau:

• Vỏ ngoài: Được chế tao từ thép cán dày 1,5mm. Phủ sơn tĩnh điện màu trắng sữa, có tác dụng bảo vệ các bộ phận bên trong khỏi tác động cơ học và môi trường.

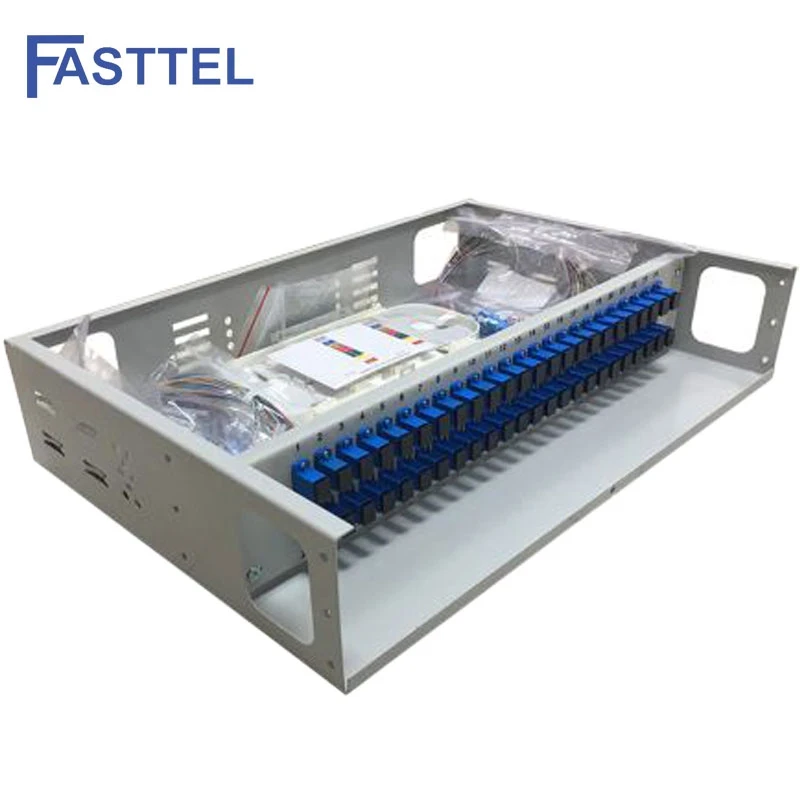

• Khay hàn: Chứa các mối hàn quang, giúp cố định và bảo vệ các sợi quang.

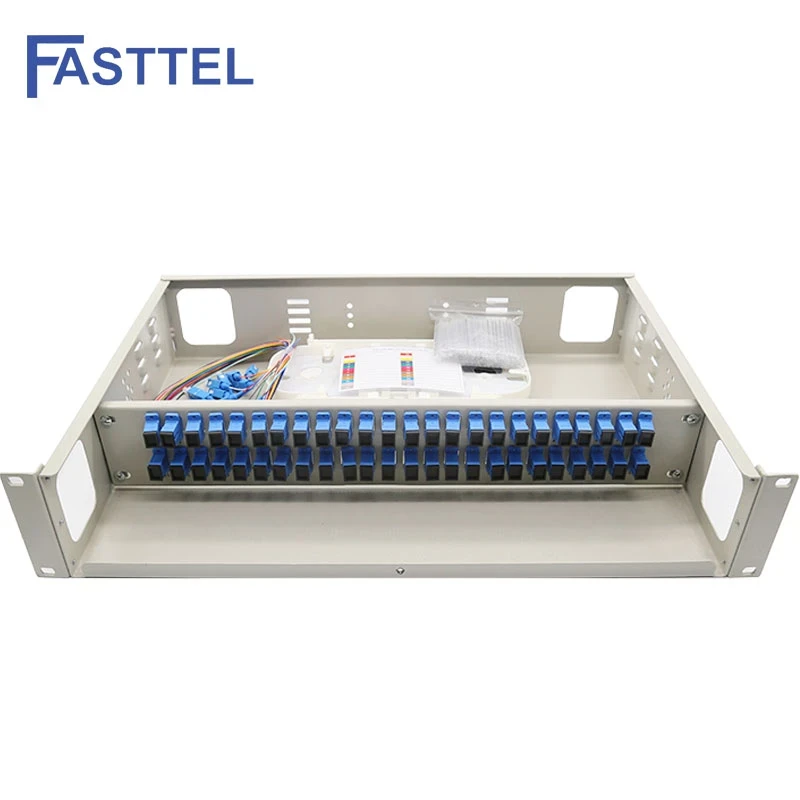

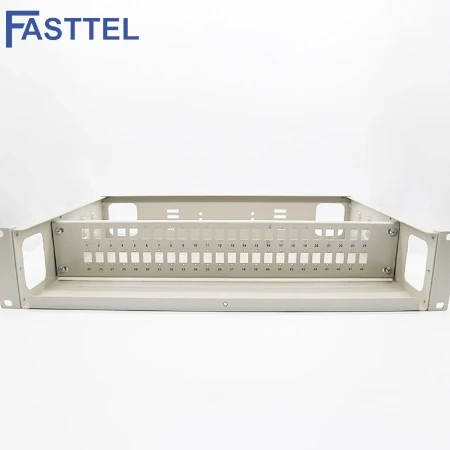

• Mặt trước ODF: Trang bị các cổng quang để kết nối với các thiết bị khác trong hệ thống mạng.

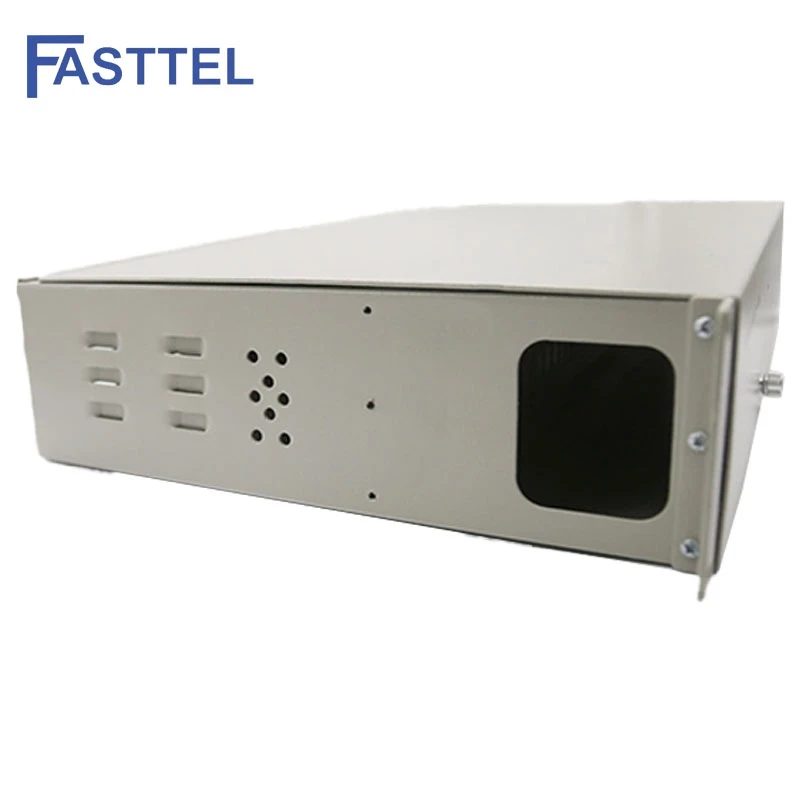

• Mặt sau: Thiết kế các lỗ luồn cáp để đưa cáp quang vào và ra khỏi ODF. Cùng các lỗ tản nhiệt
• Các bộ phận khác: Bao gồm các phụ kiện hàn quang như khóa, ốc vít, dây thít...

Để sử dụng sản phẩm, kỹ thuật viên chỉ cần luồn các sợi cáp quang vào các lỗ luồn cáp, sau đó thực hiện quá trình hàn quang và cố định các mối hàn vào khay hàn bên trong odf. Mọi thao tác đều trở nên dễ dàng hơn với thiết kế nắp mở.

Thông số kỹ thuật

• Chất liệu: Vỏ ngoài bằng thép phủ sơn tĩnh điện đảm bảo độ bền và khả năng chống ăn mòn cao. Khay hàn bên trong được chế tạo từ nhựa ABS chịu nhiệt, giúp cố định và bảo vệ các mối hàn quang trong quá trình vận hành.
• Kích thước: Kích thước tổng được tối ưu hóa để phù hợp với tiêu chuẩn 19 inch, 2U  = 9cm, dễ dàng lắp đặt vào tủ rack. Kích thước lỗ luồn cáp cũng được thiết kế linh hoạt, đáp ứng nhu cầu đa dạng của các loại cáp quang.
• Dung lượng: ODF 48FO (48core) có khả năng chứa tối đa 48 sợi quang, đáp ứng nhu cầu của các hệ thống mạng quy mô lớn.
• Tiêu chuẩn: Đáp ứng được các tiêu chuẩn quốc tế như IEC, TIA/EIA... Tương thích với các nhà mạng ở nước ta như Vittel, VNPT, …
• Nhiệt độ làm việc: Nhiệt độ làm việc tối ưu của hộp phối quang ODF thường nằm trong khoảng từ 5°C đến 50°C.

Ưu điểm nổi bật

Sản phẩm với các tính năng có thể kể đến như:

• Dung lượng lớn: Với 48 sợi quang, ODF 48FO đáp ứng được hầu hết nhu cầu của các hệ thống mạng quy mô từ vừa đến lớn.
• Bảo vệ tối ưu: Vỏ ngoài chắc chắn và khay hàn chuyên dụng giúp bảo vệ các mối hàn quang khỏi tác động của môi trường, đảm bảo tín hiệu truyền dẫn ổn định và bền bỉ.
• Dễ dàng quản lý và bảo trì: Thiết kế nắp mở giúp người dùng dễ dàng truy cập vào các mối hàn quang để kiểm tra, bảo dưỡng hoặc thay thế khi có sự cố.
• Tiết kiệm không gian: Thiết kế nhỏ gọn, phù hợp với tiêu chuẩn 19 inch, giúp tiết kiệm không gian lắp đặt trong tủ rack.
• Tính linh hoạt cao: Có thể kết hợp với nhiều loại đầu nối adapter quang khác nhau (SC, FC, LC, ST..) đáp ứng nhu cầu đa dạng của các hệ thống mạng.
• Chất lượng tốt: Được sản xuất từ các vật liệu cao cấp, đảm bảo độ bền và độ chính xác cao.
