Vỏ ODF 16FO Outdoor Nhựa

Vỏ ODF 16FO outdoor nhựa là một phần không thể thiếu của hộp phối quang ngoài trời. Vỏ nhựa có tác dụng bảo vệ các mối hàn quang bên trong khỏi tác động của môi trường bên ngoài như mưa, nắng, bụi bẩn, đảm bảo tín hiệu truyền dẫn ổn định.

Giới thiệu sản phẩm

Vỏ ODF 16FO outdoor nhựa sở hữu nhiều ưu điểm vượt trội hơn so với vỏ kim loại như: nhẹ, dễ lắp đặt, chống thấm nước, chống bụi, chịu nhiệt tốt. Sản phẩm được làm từ nhựa ABS cao cấp, đảm bảo an toàn cho người sử dụng và thân thiện với môi trường.

Hộp có thiết kế hình chữ nhật, kèm theo khóa chốt chắc chắn có thể tháo mở dễ dàng

Nhờ tính linh hoạt của mình thì nó có thể được dùng để treo trên tường, treo trên cột, dùng trong nhà hoặc ngoài trời.

Bên ngoài được thiết kế nhỏ gọn. cổng cáp vào ra được thiết kế bố trí riêng biệt. Thuận tiện cho đấu nối mạng cáp quang và quản lý đường truyền tín hiệu.

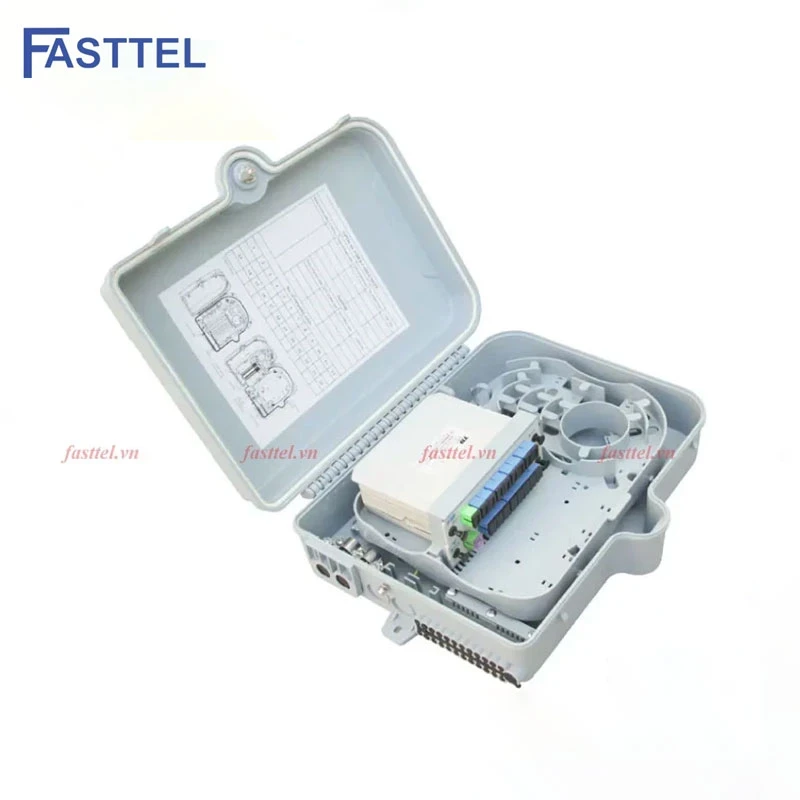

Bên trong ODF là khoang làm việc lớn, được thiết kế khoa học thành các khu làm việc khác nhau: các đầu cáp vào, ra, các dây hàn quang, dây nhảy quang. Bạn có thể lắp ráp thêm một số thiết bị khác như bộ chia quang, convecter quang vào trong ODF.

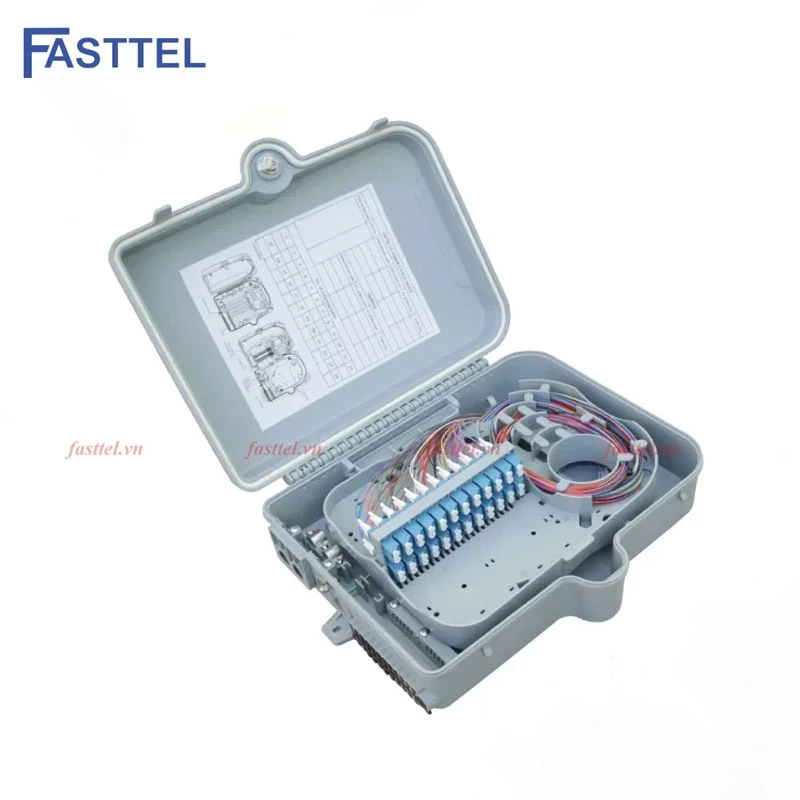

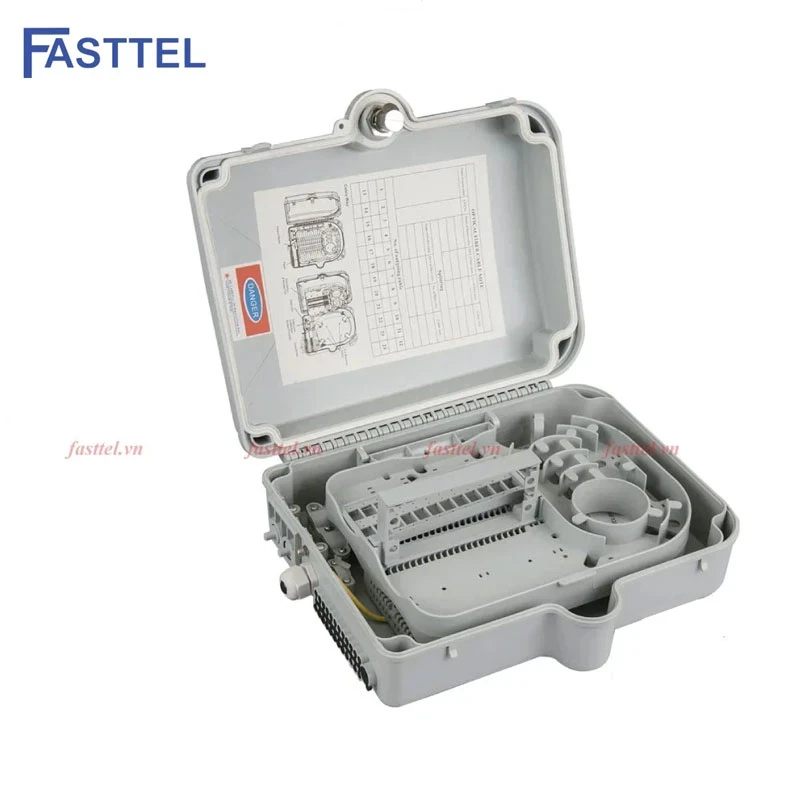

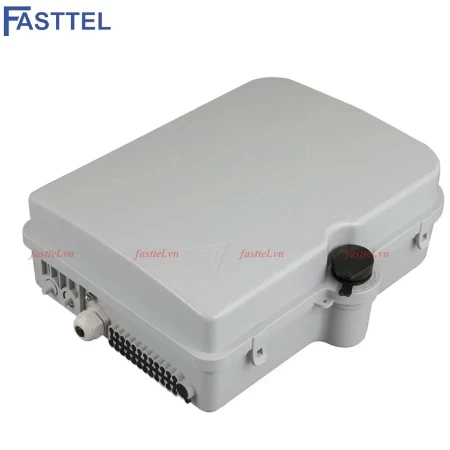

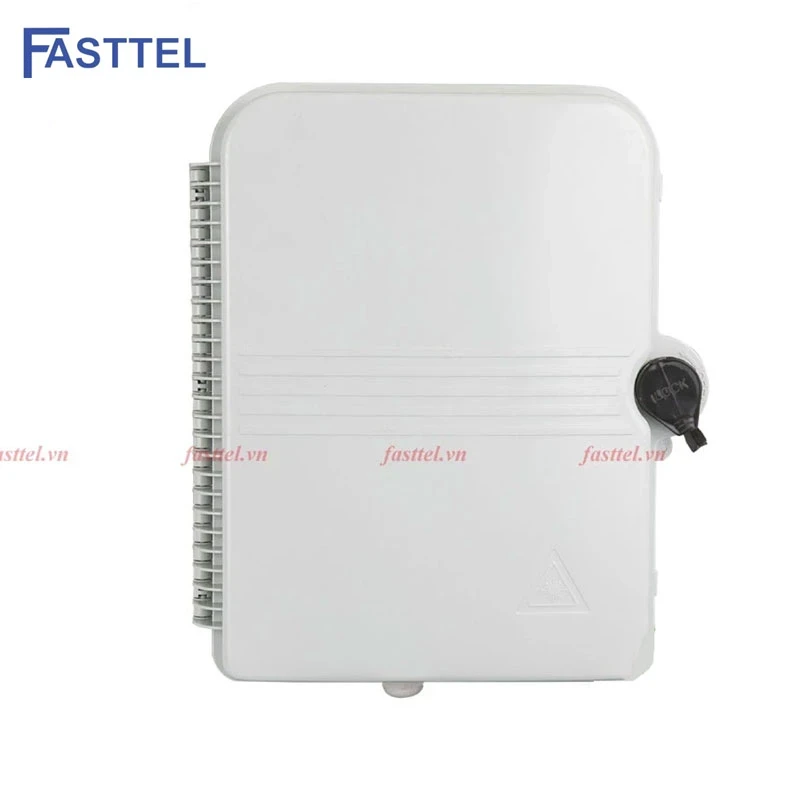

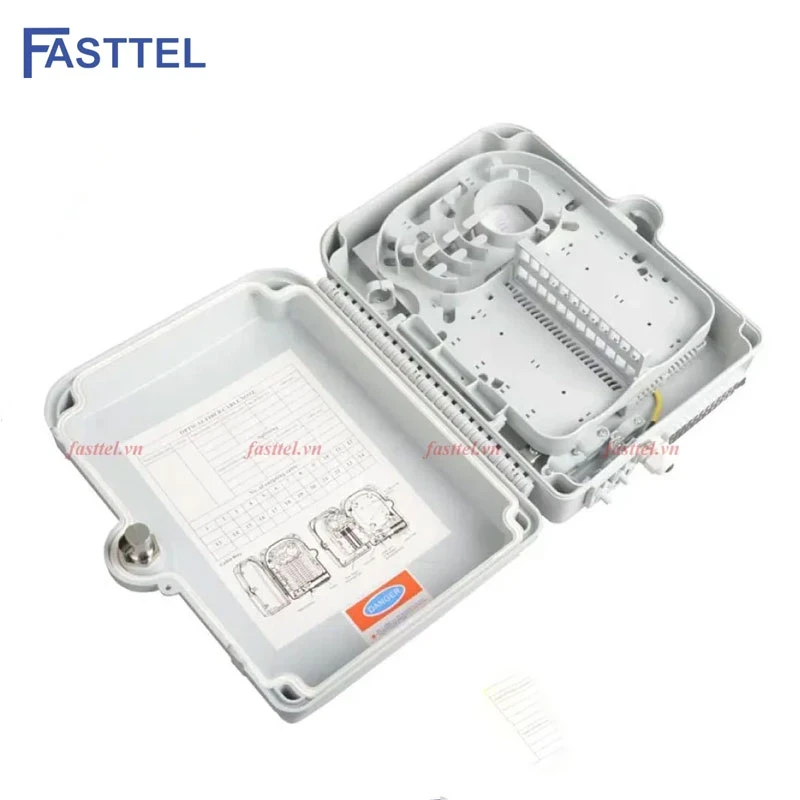

Hình ảnh vỏ hộp phối quang ODF 16 Outdoor nhựa

Thông số kỹ thuật sản phẩm Vỏ ODF 16FO outdoor nhựa

• Dung lượng max 16FO
• Kích thước 300*270*95mm (W*H*D)
• Chất liệu nhựa ABS chất lượng cao
• Màu sắc: trắng sữa hoặc xám xanh
• Tùy chọn giữa chọn các loại adapter FC, SC, ST hoặc LC
• Nhiệt độ làm việc: - 10°C đến 65°C
• Vị trí lắp đặt: trên tường, treo cột.

Phụ kiện ODF 16Fo Outdoor gồm những gì?

Để đảm bảo hoạt động ổn định và hiệu quả của hệ thống, ODF 16FO thường đi kèm với một số phụ kiện chuyên dụng. Mỗi 1 phụ kiện này đều có đặc tính và công dụng khác nhau:

• Ống co nhiệt: Sử dụng khi hàn nối các mối hàn quang, nhằm bảo vệ mối hàn ko bị tác động bên ngoài làm suy hao, sau khi hàn co nhiệt xong được cố định vào khe chứa ống co nhiệt, khe nằm ngay mặt sau của tấm khay
• Băng keo: băng keo dùng để băng và bó cáp quang vào ra hoặc các vị trí cần băng chống làm hư hỏng cáp quang trong hộp
• Dây thít nhựa: Dùng để cố định và bó các sợi quang lại cho gọn gàng
• Ống nhựa mềm: Dùng để luông sợi quang sau khi được tước ra khỏi cáp, được luồn trong ống nhựa để đến vị trí hàn nối
• Vít và nở: Khi treo trên tường cần các vít nở này để treo và cố định hộp trên cao

Phụ kiện đi kèm ODF 16 Outdoor nhựa

Cách lắp đặt ODF 16fo Outdoor

Bước 1: Chuẩn bị đầy đủ các dụng cụ và phụ kiện cần thiết

Bước 2: Lựa chọn vị trí lắp đặt: Cần dễ dàng tiếp cận để bảo trì, sửa chữa. Đảm bảo vị không gây ảnh hưởng đến các hoạt động khác và an toàn cho người sử dụng. Tránh xa nơi ẩm ướt, dễ ngập nước.

Bước 3: Tiến hành lắp đặt: Đầu tiên chúng ta tiến hành lắp đặt vỏ ODF trước

• Lắp đặt trên tường: đánh dấu xác định vị trí, khoan lỗ gắn tắc tê và bắt vít để cố định ODF
• Lắp đặt trên cột: sử dụng dây đai và khóa đai, sau đó dùng kìm siết chặt các đai inox này vào thân cột để cố định chắc chắn ODF.
• Lắp đặt các phụ kiện bên trong ODF như: hàn các sợi quang, bộ chia, adapter…

Bước 4: kiểm tra và hoàn thiện

• Kiểm tra các kết nối: Kiểm tra lại tất cả các kết nối để đảm bảo chúng được thực hiện chính xác.
• Kiểm tra độ kín của vỏ: Đảm bảo vỏ ODF được đóng kín để tránh bụi bẩn và nước xâm nhập.

Bước 5: Vệ sinh sạch sẽ khu vực lắp đặt.
