Vỏ ODF 24FO Outdoor Sắt

Tổng Quan Sản Phẩm

Vỏ ODF 24FO Outdoor Sắt là thiết bị chuyên dụng được thiết kế để bảo vệ và quản lý các kết nối cáp quang trong môi trường ngoài trời. Sản phẩm được chế tạo với tiêu chuẩn cao, đáp ứng các yêu cầu khắt khe về độ bền và khả năng chống chịu thời tiết.

Thông Số Kỹ Thuật Chi Tiết

Vật Liệu và Kết Cấu

• Chất liệu: Thép cold-rol cao cấp
• Xử lý bề mặt: Sơn tĩnh điện chống ăn mòn
• Độ dày vỏ: 1.2mm ± 0.1mm
• Cấp độ bảo vệ: IP65 (chống bụi và tia nước)
• Màu sắc: Xám công nghiệp RAL7035

Đặc Điểm Nổi Bật

• Chất Liệu Bền Bỉ:
  • Vỏ hộp được làm từ thép cold-rol chắc chắn, giúp chống lại va đập và bảo vệ các linh kiện bên trong.
  • Lớp sơn tĩnh điện không chỉ làm tăng tính thẩm mỹ mà còn chống han rỉ và thấm nước, rất phù hợp với điều kiện khí hậu ngoài trời.
• Thiết Kế Thông Minh:
  • Vỏ hộp có thiết kế khép kín, giúp ngăn ngừa bụi bẩn, nước và côn trùng xâm nhập vào bên trong, bảo vệ các mối hàn quang và đầu nối.
  • Cấu trúc nhỏ gọn nhưng vẫn đảm bảo đủ không gian cho việc lắp đặt và quản lý cáp.
• Khóa An Toàn:

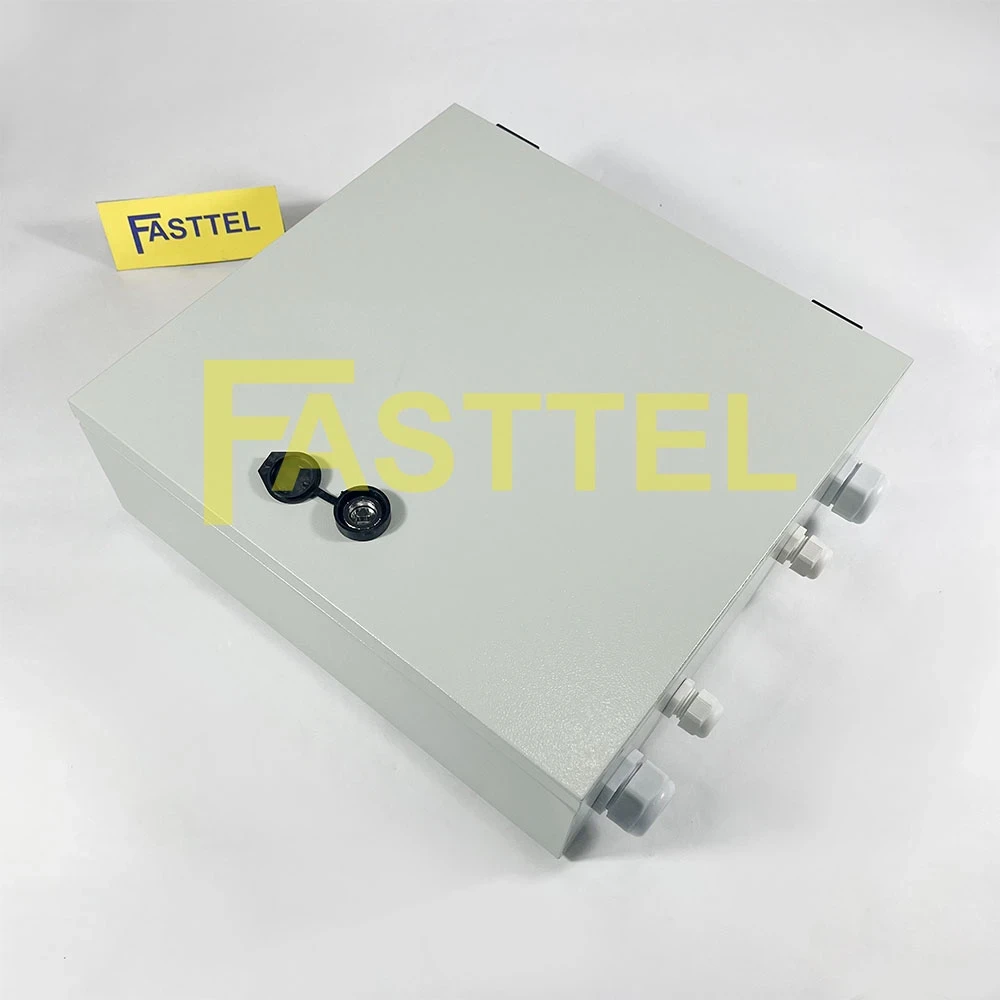

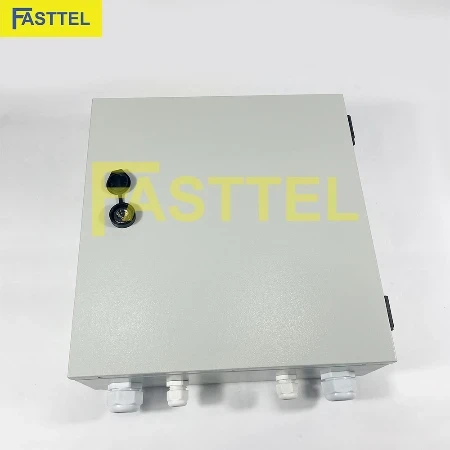

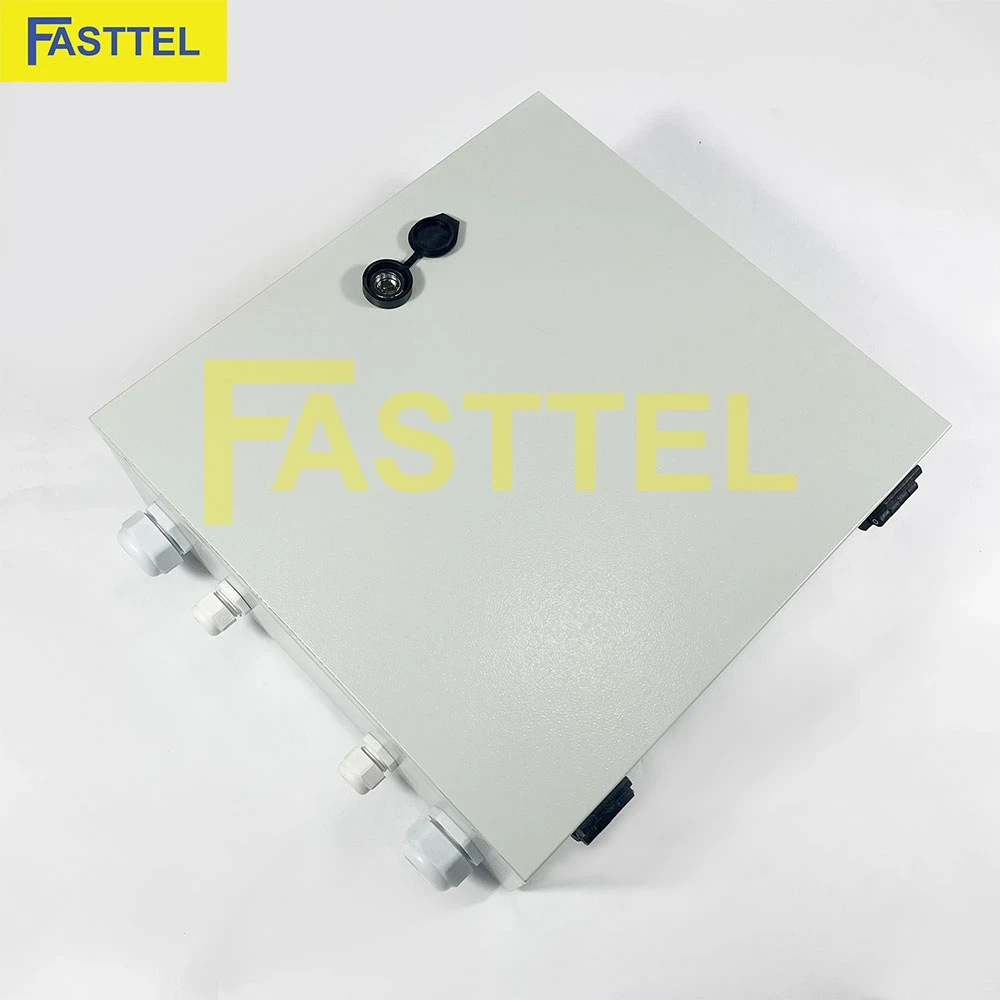

  • Cánh cửa mặt trước được trang bị khóa an toàn, bảo vệ các mối hàn quang khỏi tác động bên ngoài và dễ dàng quản lý, bảo trì cho kỹ thuật viên.
• Quản Lý Cáp Linh Hoạt:
  • Vỏ hộp được trang bị nhiều khay để quản lý đường cáp vào, hỗ trợ cho cả các loại cáp đơn chiếc, bó và xòe quạt.
  • Có khả năng sử dụng các đầu nối adapter quang như FC, SC, ST và LC, cho phép kết nối linh hoạt với các thiết bị khác.
• Kích Thước và Cách Lắp Đặt:
  • Hộp có khoang làm việc rộng rãi, giúp dễ dàng phân bổ các dây hàn quang, dây nhảy quang, cũng như lắp đặt thêm các thiết bị như bộ chia quang hay converter.

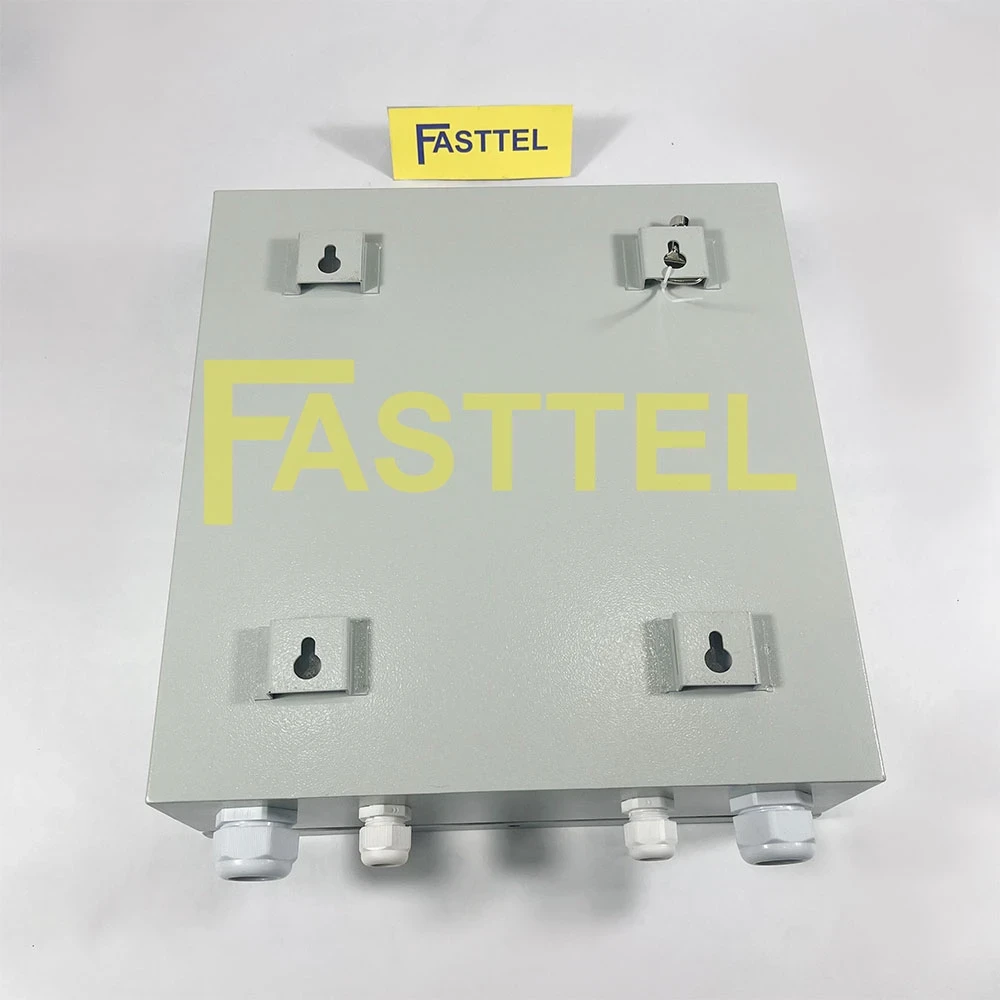

  • Có thể lắp đặt dễ dàng trên tường hoặc cột nhờ thiết kế có sẵn các lỗ treo.

Kích Thước và Trọng Lượng

• Kích thước ngoài: 400mm x 380mm x 130mm (C x R x S)
• Trọng lượng: 5.5kg ± 0.2kg
• Diện tích lắp đặt: 0.171m²

Dung Lượng và Cấu Hình

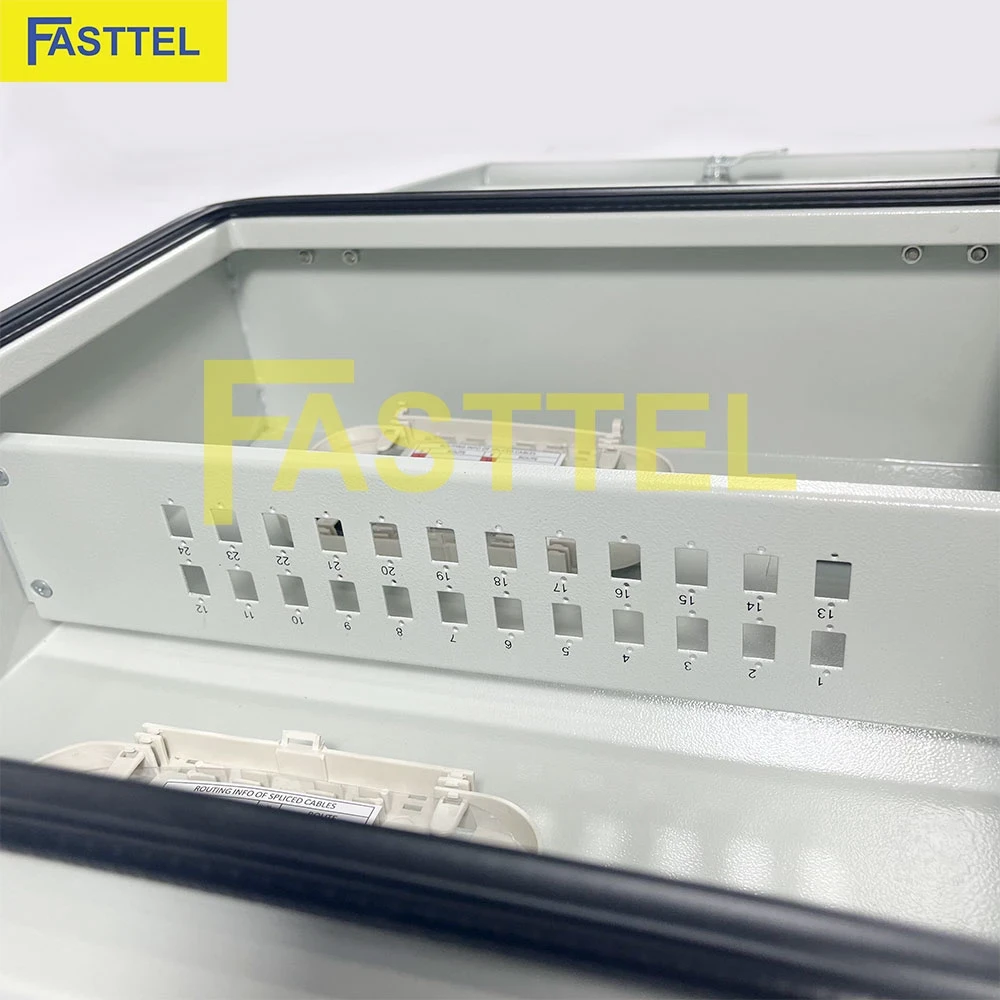

• Số cổng tối đa: 24 cổng
• Loại adapter tương thích: FC, SC, LC, ST
• Khả năng chứa măng xông: 2 măng xông loại 24 core
• Số lượng khay hàn: 1 khay (24 core/khay)

Tính Năng Nổi Bật

Hệ Thống Bảo Vệ

• Chống Thấm Nước:

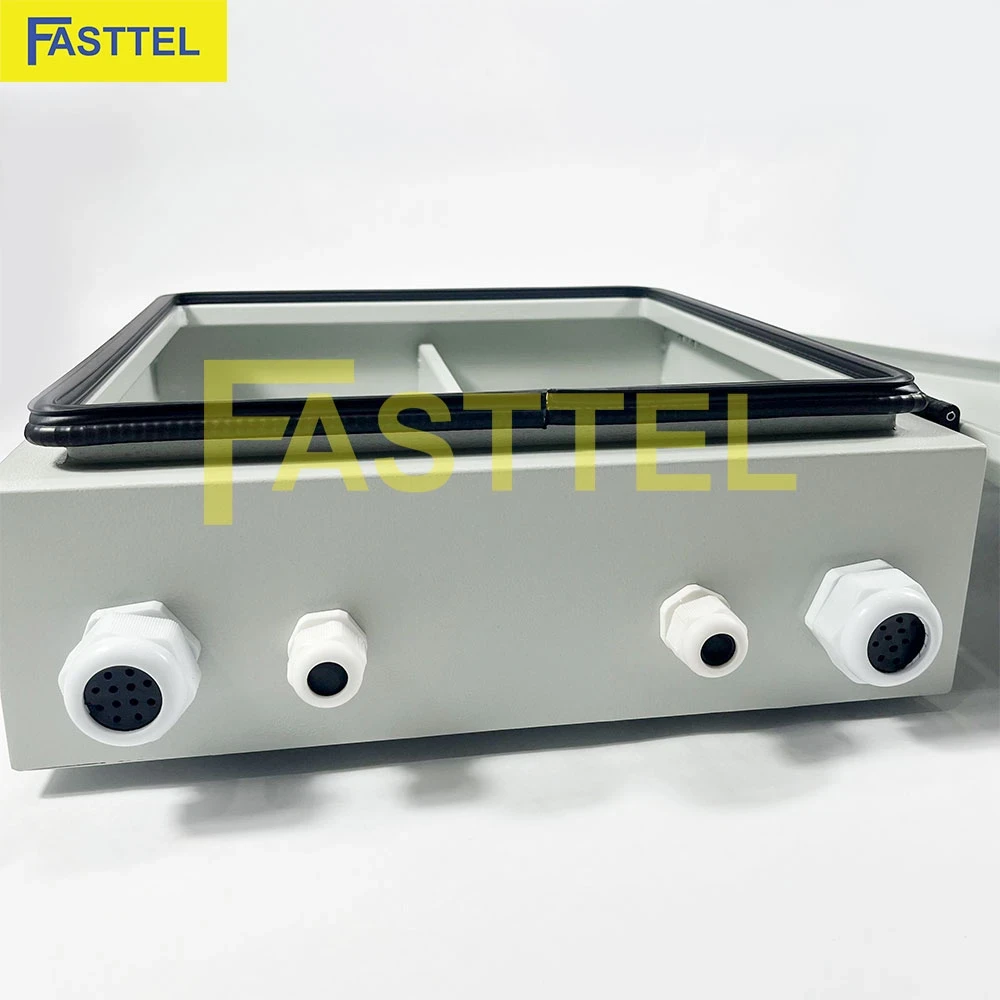

  • Gioăng cao su EPDM chất lượng cao
  • Thiết kế mép che chống nước mưa
  • Cấu trúc kín hoàn toàn khi đóng
• Chống Tác Động Môi Trường:
  • Lớp sơn tĩnh điện chống UV
  • Khả năng chống ăn mòn trong môi trường biển
  • Chịu nhiệt độ từ -40°C đến +80°C

Quản Lý Cáp

• Hệ Thống Cố Định:
  • 4 điểm căng cáp với kẹp kim loại
  • Khay quản lý cáp có rãnh định hướng
  • Bán kính uốn cong tối thiểu 30mm
• Tổ Chức Sợi:
  • Hệ thống ống bảo vệ sợi quang
  • Khay phân loại màu cho dễ nhận biết
  • Dung lượng dự phòng 20%
  • An Toàn và Bảo Mật
  • Khóa cửa chống phá hoại
  • Tem niêm phong chống can thiệp

Phạm Vi Ứng Dụng

• Viễn Thông
• Mạng FTTH đô thị và nông thôn
• Trạm BTS và Small Cell
• Hệ thống truyền dẫn backbone
• Công Nghiệp
• Hệ thống camera giám sát
• Mạng công nghiệp tự động hóa
• Hệ thống điều khiển công nghiệp
• Dân Dụng
• Khu đô thị thông minh
• Tòa nhà văn phòng
• Khu dân cư cao cấp

Hướng Dẫn Lắp Đặt

• Chuẩn Bị
• Vị trí lắp đặt:
  • Tường/cột có khả năng chịu lực >10kg
  • Khoảng cách tối thiểu từ mặt đất 2.5m
  • Tránh ánh nắng trực tiếp
• Công cụ cần thiết:
  • Bộ tua vít
  • Cờ lê size 10-13
  • Dụng cụ đo mức
  • Khoan và mũi khoan

Quy Trình Lắp Đặt

• Chuẩn Bị Bề Mặt:
  • Đánh dấu vị trí lỗ khoan
  • Khoan lỗ và lắp tắc kê
  • Làm sạch bề mặt
• Lắp Đặt Vỏ:
  • Định vị vỏ theo mức nước
  • Siết chặt bu lông cố định
  • Kiểm tra độ chắc chắn
• Lắp Đặt Cáp:
  • Tháo vỏ bọc cáp theo yêu cầu
  • Cố định cáp vào điểm neo
  • Sắp xếp sợi quang vào khay

Bảo Trì và Bảo Dưỡng

• Định Kỳ Kiểm Tra
  • Kiểm tra gioăng cao su: 6 tháng/lần
  • Vệ sinh bên trong: 12 tháng/lần
  • Kiểm tra độ kín: sau mỗi đợt mưa lớn
• Bảo Dưỡng Phòng Ngừa
  • Bôi mỡ chống rỉ cho bản lề
  • Thay thế gioăng khi có dấu hiệu lão hóa
  • Siết lại các điểm kết nối

Thông Tin Bảo Hành

• Thời gian bảo hành: 12 tháng
• Phạm vi bảo hành: Lỗi sản xuất
• Điều kiện môi trường được bảo hành: -40°C đến +80°C

Vỏ hộp phối quang ODF 24FO outdoor bằng sắt là một sản phẩm không thể thiếu cho các dự án triển khai hệ thống cáp quang ngoài trời. Với tính năng bền bỉ, thiết kế thông minh và khả năng quản lý cáp linh hoạt, sản phẩm này không chỉ bảo vệ các kết nối quang mà còn giúp nâng cao hiệu suất hoạt động của toàn bộ hệ thống. Đầu tư vào vỏ hộp ODF là sự lựa chọn thông minh cho mọi doanh nghiệp và nhà thầu trong lĩnh vực viễn thông.
