Cáp Feeder 1/2 Chính Hãng Hengxin

Giới thiệu

Cáp Feeder 1/2 Hengxin là giải pháp truyền dẫn cao cấp được thiết kế đặc biệt cho các hệ thống viễn thông hiện đại. Với cấu trúc tiên tiến và hiệu suất vượt trội, sản phẩm đáp ứng các yêu cầu khắt khe nhất của ngành công nghiệp viễn thông.

Cấu trúc và Thiết kế

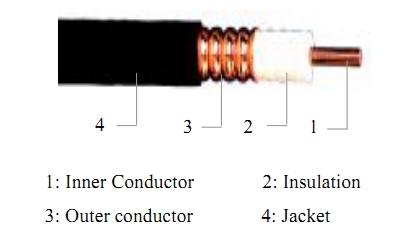

• Cấu tạo Đa lớp Tiên tiến: Cáp được thiết kế với bốn lớp chính, mỗi lớp đều được chế tạo với độ chính xác cao và vật liệu chất lượng hàng đầu:
• Lớp dẫn trong (Inner Conductor)
  • Vật liệu: Dây nhôm mạ đồng chất lượng cao
  • Đường kính: 4.80 mm
  • Đặc điểm:
    • Độ dẫn điện tuyệt hảo
    • Trọng lượng nhẹ tối ưu
    • Khả năng chống ăn mòn cao
    • Độ bền cơ học vượt trội
• Lớp điện môi (Dielectric)
  • Vật liệu: PE xốp vật lý (Physical Foam PE)
  • Đường kính: 12.30 mm
  • Đặc điểm:
    • Hệ số điện môi thấp
    • Suy hao tín hiệu tối thiểu
    • Độ ổn định nhiệt cao
    • Cấu trúc đồng nhất
• Lớp dẫn ngoài (Outer Conductor)
  • Vật liệu: Ống đồng dạng gợn sóng
  • Đường kính: 13.80 mm
  • Đặc điểm:
    • Hiệu quả chắn sóng tuyệt vời
    • Độ linh hoạt cao
    • Khả năng chống nhiễu xuất sắc
    • Độ bền cơ học cao
• Vỏ bọc ngoài (Jacket)
  • Vật liệu: PE màu đen chất lượng cao
  • Đường kính: 15.70 mm
  • Đặc điểm:
  • Chống tia UV hiệu quả
  • Khả năng chống thấm nước tuyệt vời
  • Độ bền môi trường cao
  • Bảo vệ toàn diện cho cấu trúc bên trong
• Ưu điểm Thiết kế
  • Cấu trúc đồng trục chính xác
  • Độ đồng nhất cao trong sản xuất
  • Tối ưu hóa cho hiệu suất RF
  • Dễ dàng lắp đặt và bảo trì

Thông số Kỹ thuật Chi tiết

• Đặc tính Điện học Cơ bản
  • Trở kháng: 50 ± 1 Ω
  • Điện dung: 76.0 pF/m (23.2 pF/ft)
  • Vận tốc truyền sóng: 88%
  • Điện áp RF đỉnh: 1.60 kV
  • Công suất đỉnh: 40 kW
  • Tần số cắt: 8.8 GHz
  • Hiệu quả chắn sóng: >120 dB (>10MHz)
  • Điện trở cách điện: 5000 MΩ•km
• Hiệu suất VSWR: Cáp duy trì VSWR ổn định across các dải tần quan trọng:
  • 0.8 - 1.0 GHz: ≤1.10
  • 1.7 - 2.2 GHz: ≤1.13
  • 2.2 - 2.7 GHz: ≤1.15

Bảng Suy hao và Công suất Chi tiết

Đặc tính Cơ học và Môi trường

• Thông số Cơ học
  • Bán kính uốn cong tối thiểu:
  • Uốn đơn: 50 mm
  • Uốn lặp lại: 125 mm
  • Số lần uốn tối thiểu: 15 lần
  • Sức kéo tối đa: 1100 N (247 lb)
• Khả năng Chịu nhiệt
  • Nhiệt độ lưu trữ: -55°C đến +85°C
  • Nhiệt độ lắp đặt: -40°C đến +60°C
  • Nhiệt độ vận hành: -55°C đến +85°C

Tiêu chuẩn Đo lường và Điều kiện Vận hành

• Tiêu chuẩn Đo suy hao
  • VSWR: 1.0
  • Nhiệt độ cáp: 20°C (68°F)
  • Dung sai suy hao tối đa: 105% giá trị danh định
• Điều kiện Đo công suất
  • VSWR: 1.0
  • Nhiệt độ môi trường: 40°C (104°F)
  • Nhiệt độ dây dẫn trong: 100°C (212°F)
  • Không có tải bức xạ mặt trời

Ứng dụng và Lợi ích

• Ứng dụng Chính
  • Hệ thống Viễn thông Di động
  • Mạng 2G/3G/4G/5G
  • Trạm BTS
  • Small Cell và DAS
  • Hệ thống Phát thanh Truyền hình
  • Trạm phát sóng di động
  • Các hệ thống truyền dẫn
  • Hệ thống Công nghiệp
  • Mạng không dây công suất cao
  • Hệ thống điều khiển và giám sát
  • Ứng dụng Đặc biệt
  • Hệ thống radar
  • Hệ thống định vị
  • Mạng an ninh
• Lợi ích Nổi bật
  • Hiệu suất Cao
  • Suy hao tín hiệu thấp
  • VSWR ổn định
  • Công suất truyền dẫn lớn
  • Hiệu quả chắn sóng tuyệt vời
  • Độ tin cậy Vượt trội
  • Tuổi thọ cao
  • Ổn định trong mọi điều kiện thời tiết
  • Khả năng chống nhiễu xuất sắc
  • Bảo vệ tối ưu cho dây dẫn
  • Lắp đặt và Bảo trì Thuận tiện
  • Trọng lượng nhẹ
  • Độ linh hoạt cao
  • Dễ dàng uốn cong và định tuyến
  • Chi phí bảo trì thấp

Kết luận

Cáp Feeder 1/2 Hengxin là một giải pháp truyền dẫn hoàn hảo cho các hệ thống dây viễn thông hiện đại. Với thiết kế tiên tiến, hiệu suất cao và độ tin cậy vượt trội, sản phẩm đáp ứng đầy đủ các yêu cầu khắt khe của ngành công nghiệp viễn thông, từ các ứng dụng cơ bản đến các hệ thống đòi hỏi hiệu suất cao nhất.

Các đặc tính nổi bật như suy hao thấp, VSWR ổn định và khả năng chống nhiễu xuất sắc, kết hợp với độ bền cơ học cao và khả năng chống chịu môi trường tốt, làm cho Cáp Feeder 1/2 trở thành lựa chọn lý tưởng cho các nhà khai thác mạng và đơn vị tích hợp hệ thống.
