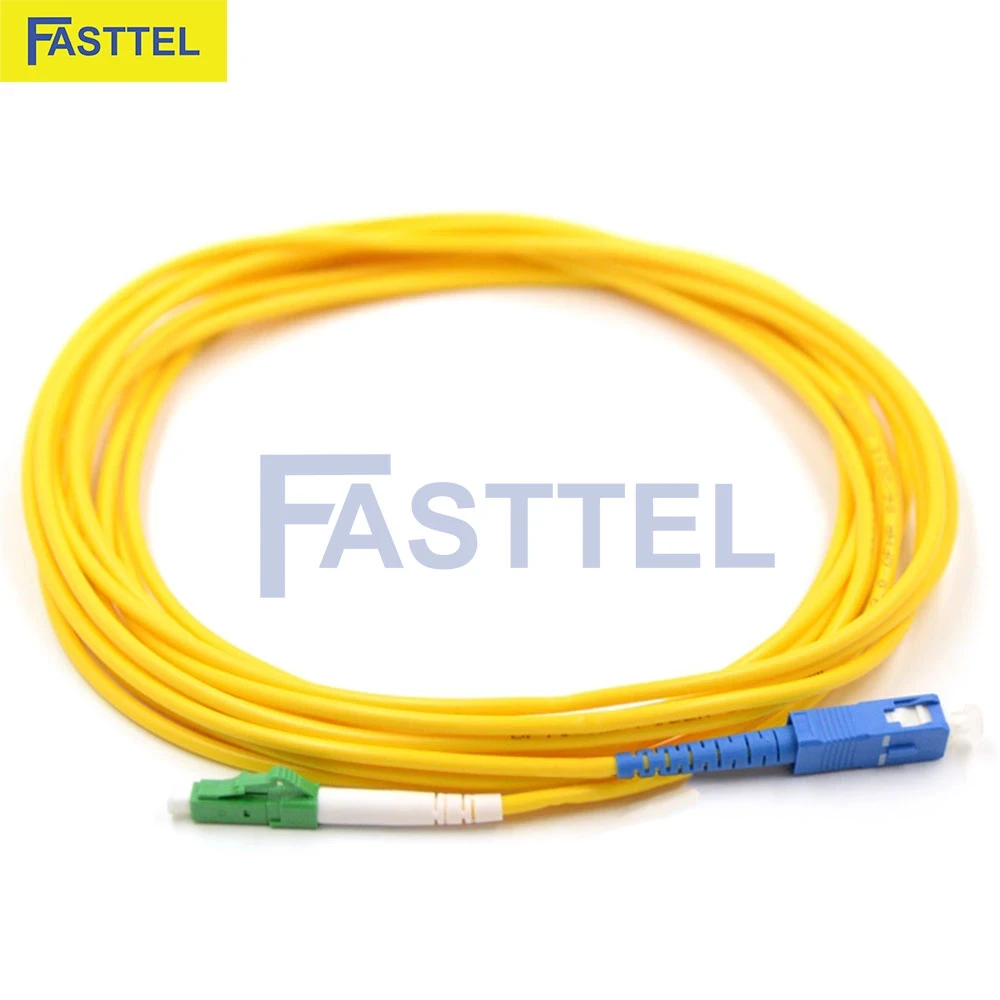

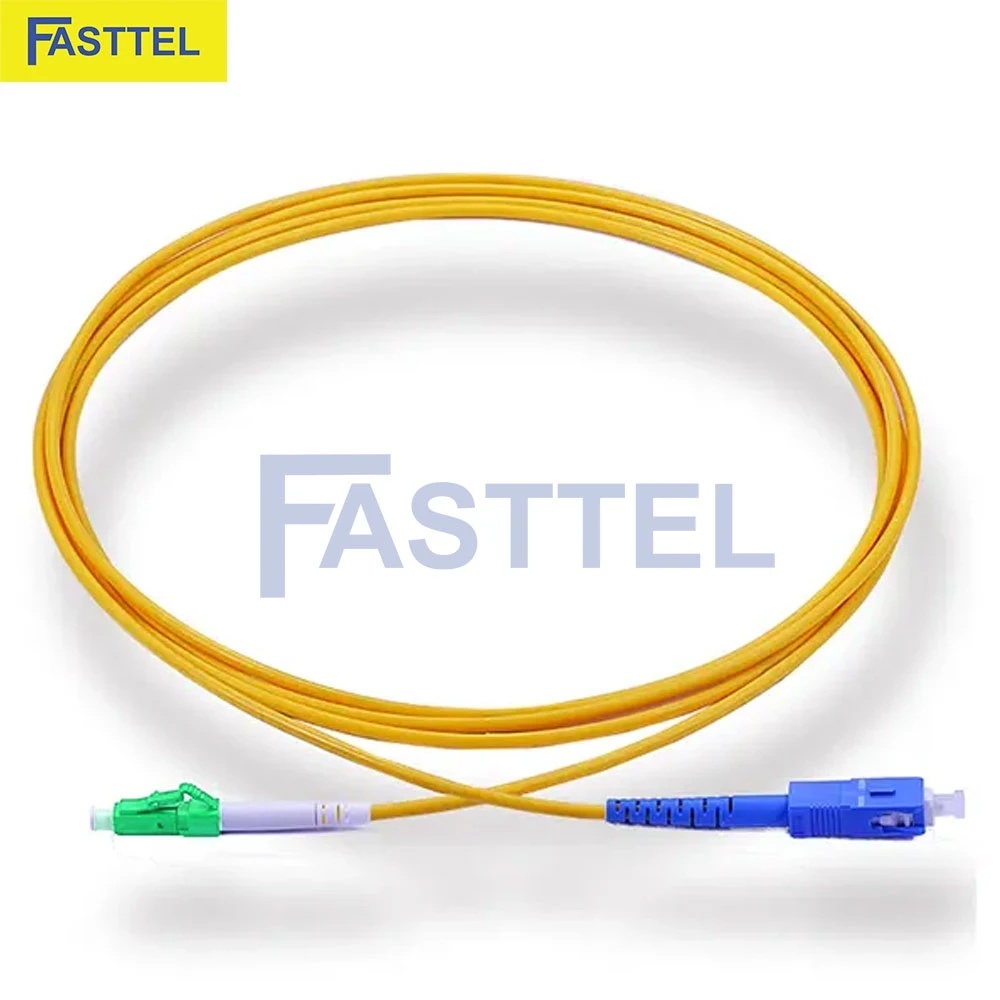

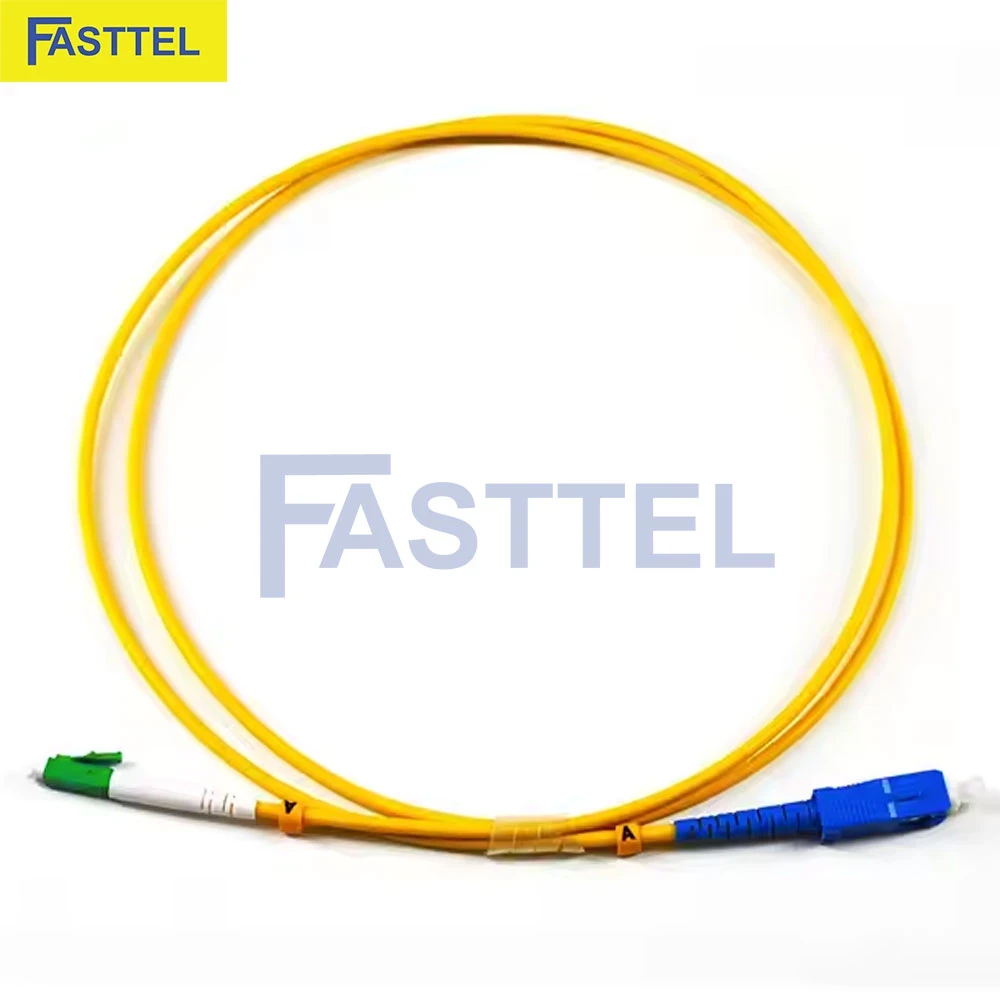

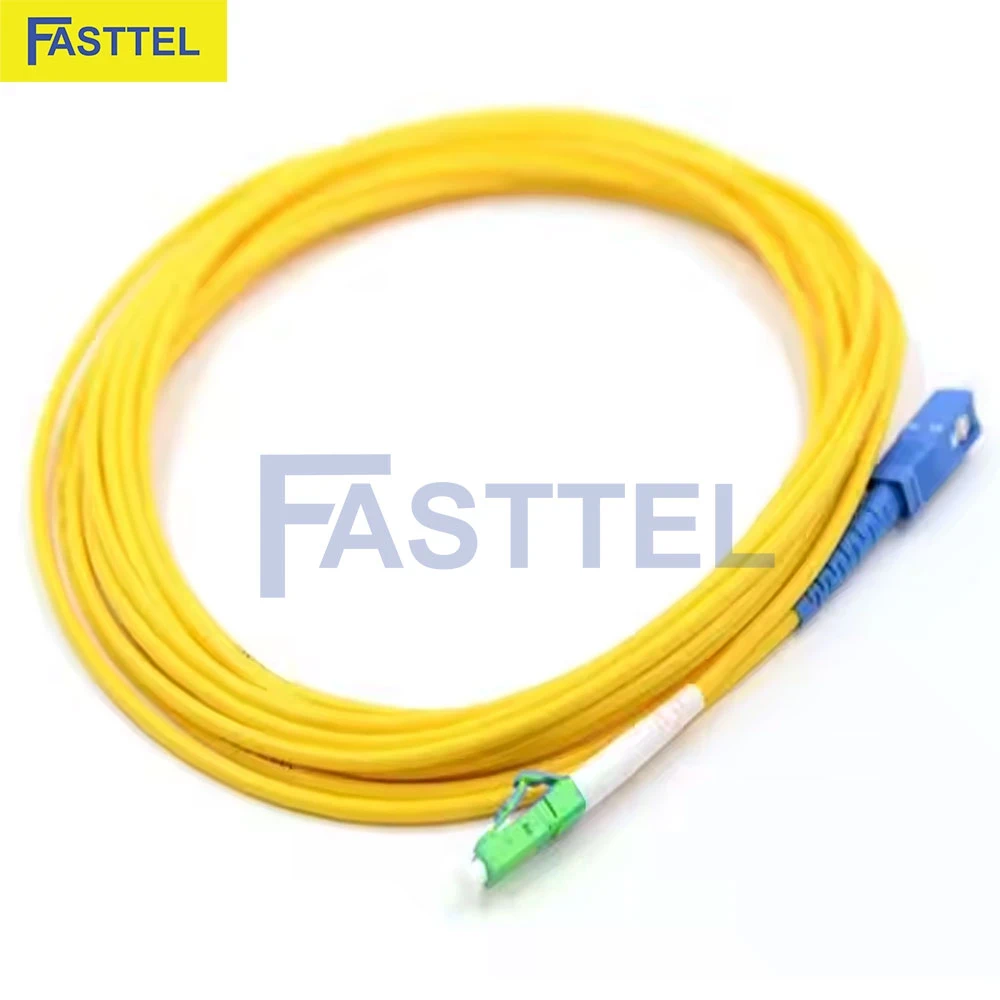

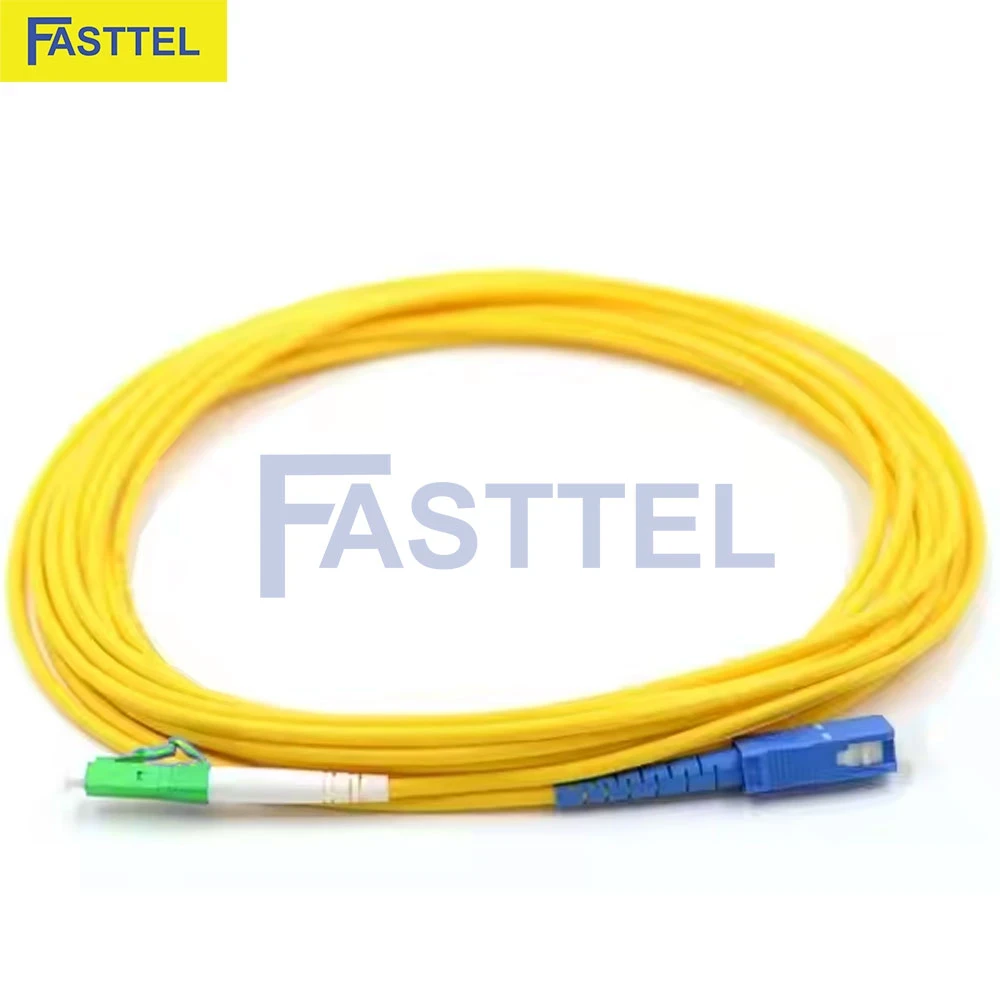

Dây nhảy quang SC/UPC - LC/APC Singlemode Simplex

Dây nhảy quang SC/UPC - LC/APC Singlemode Simplex là giải pháp kết nối hiệu quả trong hệ thống mạng viễn thông hiện đại. Với đầu kết nối SC và LC, sản phẩm mang lại độ tin cậy cao và khả năng chống nhiễu tốt nhờ công nghệ mài APC.

Đặc điểm nổi bật

• Thiết kế tinh tế và hiệu quả: Dây nhảy quang được thiết kế với đầu connector LC nhỏ gọn (1.25mm) và đầu SC tin cậy (2.5mm). Việc kết hợp này giúp tiết kiệm không gian mà vẫn đảm bảo hiệu suất cao. Công nghệ mài APC ở đầu LC giúp chống nhiễu tối ưu, đảm bảo tín hiệu luôn ổn định và chất lượng.
• Tương thích đa dạng: Sản phẩm có khả năng tương thích ngược với nhiều hệ thống cũ, giúp người dùng dễ dàng nâng cấp hoặc thay thế mà không cần phải thay đổi toàn bộ hệ thống mạng.

Ứng dụng chuyên biệt

Dây nhảy quang có nhiều ứng dụng quan trọng trong lĩnh vực viễn thông, bao gồm:

• Kết nối thiết bị PON đến OLT: Đảm bảo truyền dẫn tín hiệu quang ổn định.
• Chuyển đổi giữa GPON và EPON: Hỗ trợ chuyển đổi nhanh chóng giữa hai công nghệ mạng.
• Kết nối các thiết bị Active Network khác chuẩn: Giúp tối ưu hóa mạng lưới.
• Triển khai hệ thống FTTH/FTTB: Đáp ứng nhu cầu kết nối internet cao tốc cho hộ gia đình và doanh nghiệp.
• Phòng thí nghiệm và đo kiểm quang: Sử dụng trong các ứng dụng nghiên cứu và kiểm tra quang học.

So sánh hiệu năng với các loại dây nhảy khác

Bảng 1: So sánh các loại dây nhảy quang phổ biến

Đặc tính truyền dẫn đặc biệt

• Hiệu suất truyền dẫn theo khoảng cách

• Đặc tính tán sắc theo bước sóng
  • Zero Dispersion Wavelength: 1310±10 nm
  • Zero Dispersion Slope: ≤ 0.086 ps/nm²×km
  • Dispersion coefficient:
  • @1285-1330nm: ≤ 3.5 ps/nm×km
  • @1550nm: ≤ 18 ps/nm×km

Khả năng tương thích với các giao thức

Bảng 2: Tương thích giao thức và tốc độ

Hướng dẫn lắp đặt

Quy trình lắp đặt chuẩn

• Kiểm tra trước lắp đặt
  • Đo OTDR hai đầu
  • Kiểm tra góc mài APC
  • Đo công suất quang
• Các bước lắp đặt
  • Vệ sinh đầu connector bằng cồn 99%
  • Kiểm tra bằng kính hiển vi
  • Cắm theo đúng hướng chốt định vị
  • Xoay đai ốc FC đúng lực
• Kiểm tra sau lắp đặt
  • Đo suy hao đường truyền
  • Kiểm tra độ ổn định kết nối
  • Test truyền dẫn thực tế

Giải pháp xử lý sự cố thường gặp

Tiêu chuẩn chất lượng và kiểm định

• Tiêu chuẩn sản xuất
  • IEC 61754-4 (SC connector)
  • IEC 61754-20 (LC connector)
  • TIA/EIA 604-3A
  • Telcordia GR-326-CORE
• Các thông số kiểm định
  • Thử nghiệm môi trường
    • Chu kỳ nhiệt: -40°C đến +85°C
    • Độ ẩm: 5-95% RH
    • Thử rung: 10-55Hz
  • Thử nghiệm cơ học
    • Test kéo: 100N/30s
    • Test xoắn: 0.5Nm
    • Test rơi: 1.5m

Khuyến nghị sử dụng và bảo trì

• Lịch bảo trì định kỳ
  • Hàng ngày: Kiểm tra trực quan
  • Hàng tuần: Đo công suất
  • Hàng tháng: Vệ sinh đầu connector
  • 6 tháng: Kiểm tra OTDR
  • Hàng năm: Thay thế nếu cần
• Điều kiện bảo quản tối ưu
  • Nhiệt độ: 15-35°C
  • Độ ẩm: 30-70%
  • Tránh ánh nắng trực tiếp
  • Bảo quản trong hộp chống tĩnh điện

Kết luận

Dây nhảy quang SC/UPC - LC/APC Singlemode Simplex là một giải pháp kết nối hiệu quả và tin cậy cho các hệ thống mạng hiện đại. Với thiết kế thông minh, khả năng tương thích cao và hiệu suất vượt trội, sản phẩm này đáp ứng nhu cầu của nhiều ứng dụng trong lĩnh vực viễn thông. Để đảm bảo hoạt động ổn định và lâu dài, việc tuân thủ quy trình lắp đặt và bảo trì định kỳ là rất quan trọng.
