MÔ TẢ SẢN PHẨM

Định nghĩa Sản phẩm

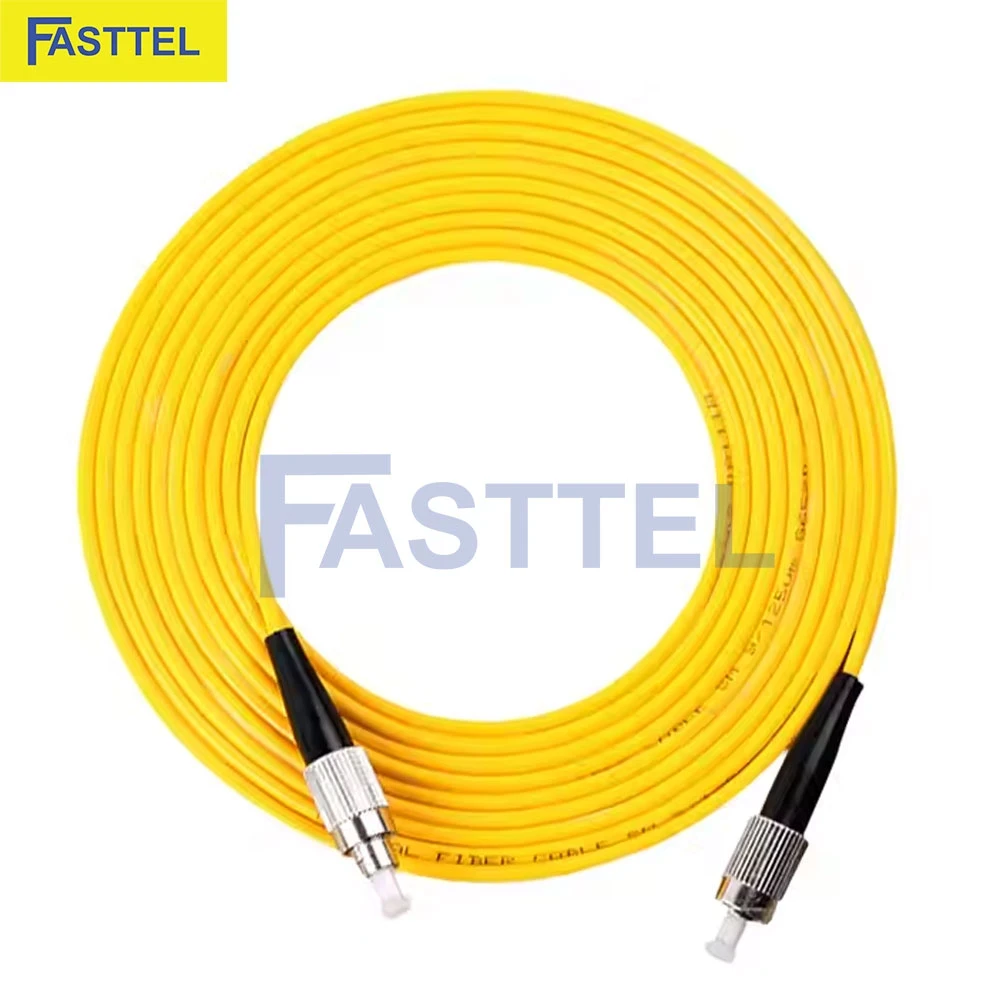

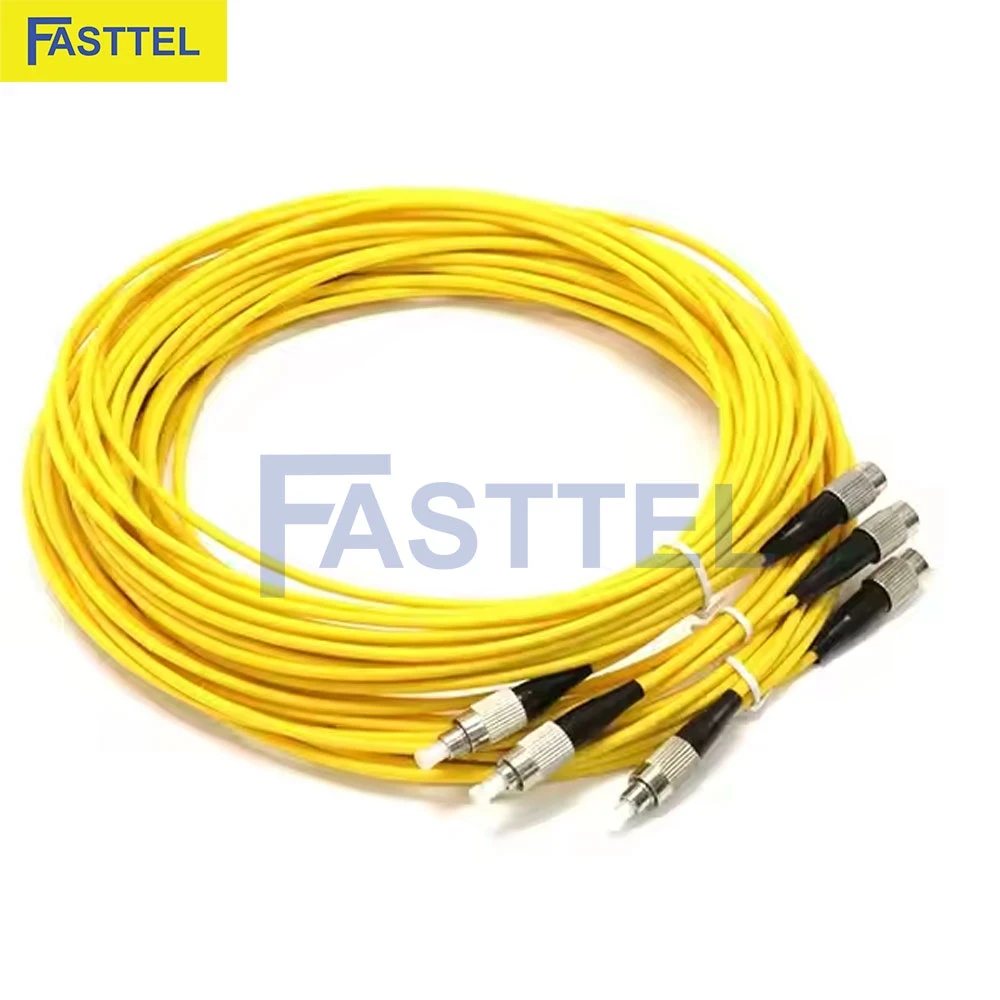

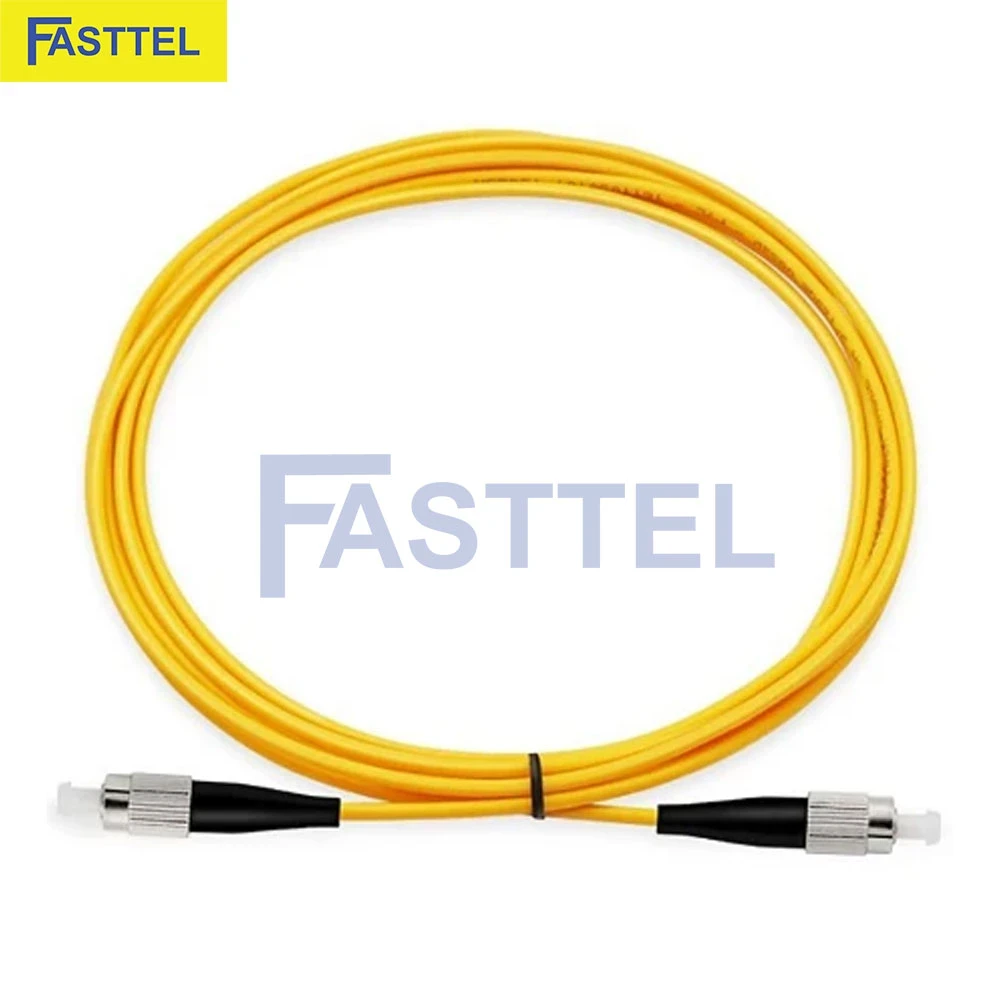

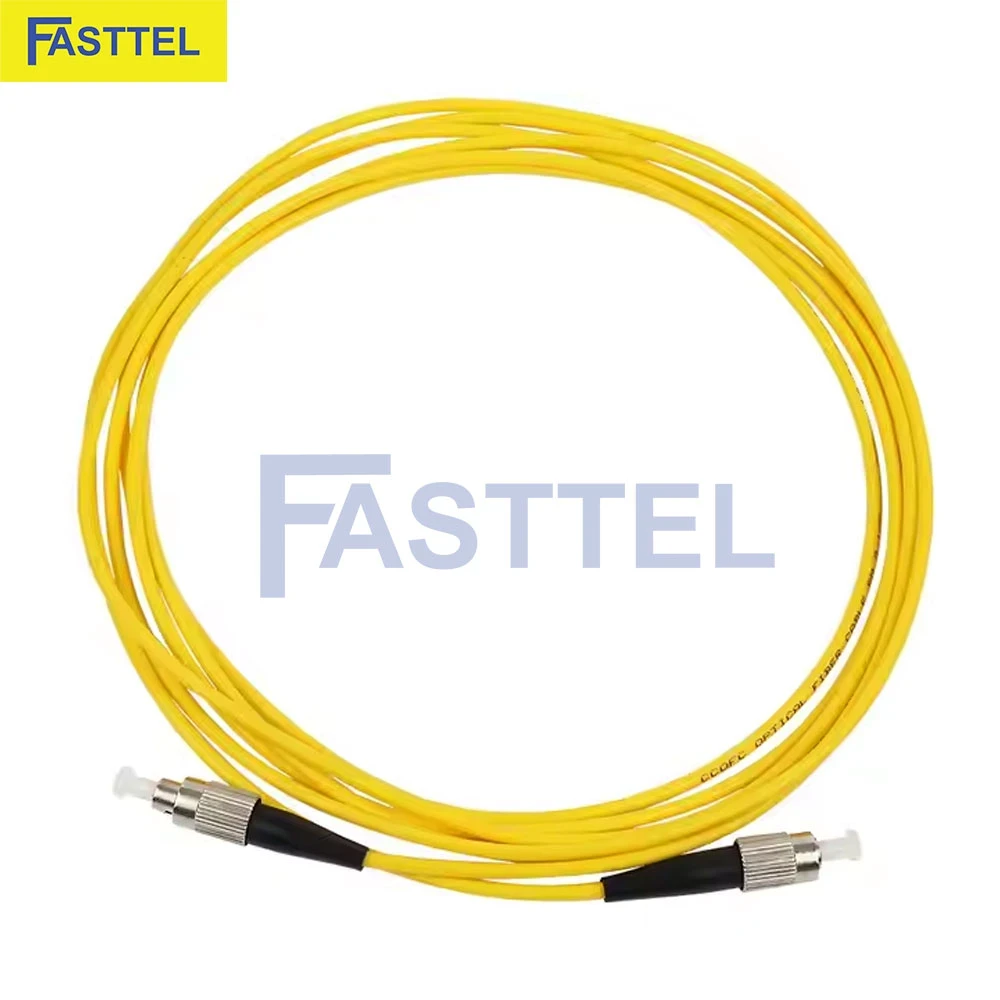

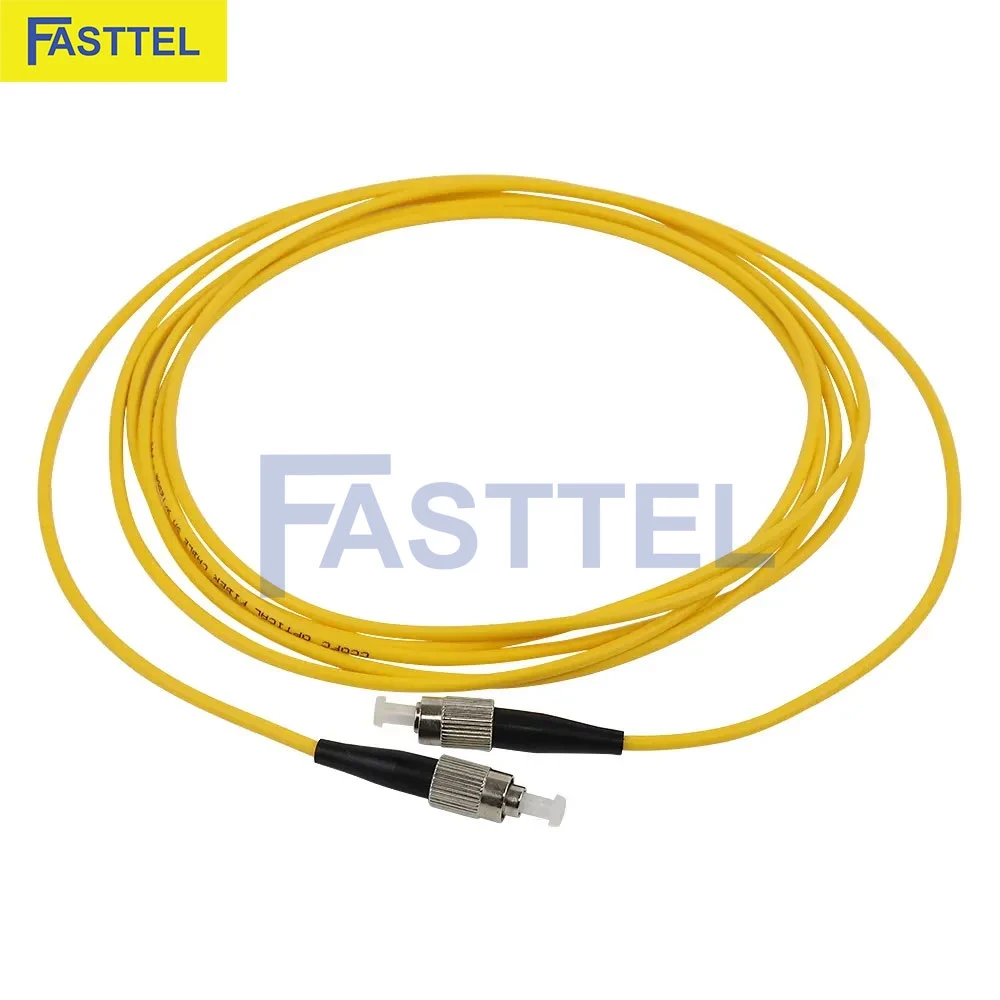

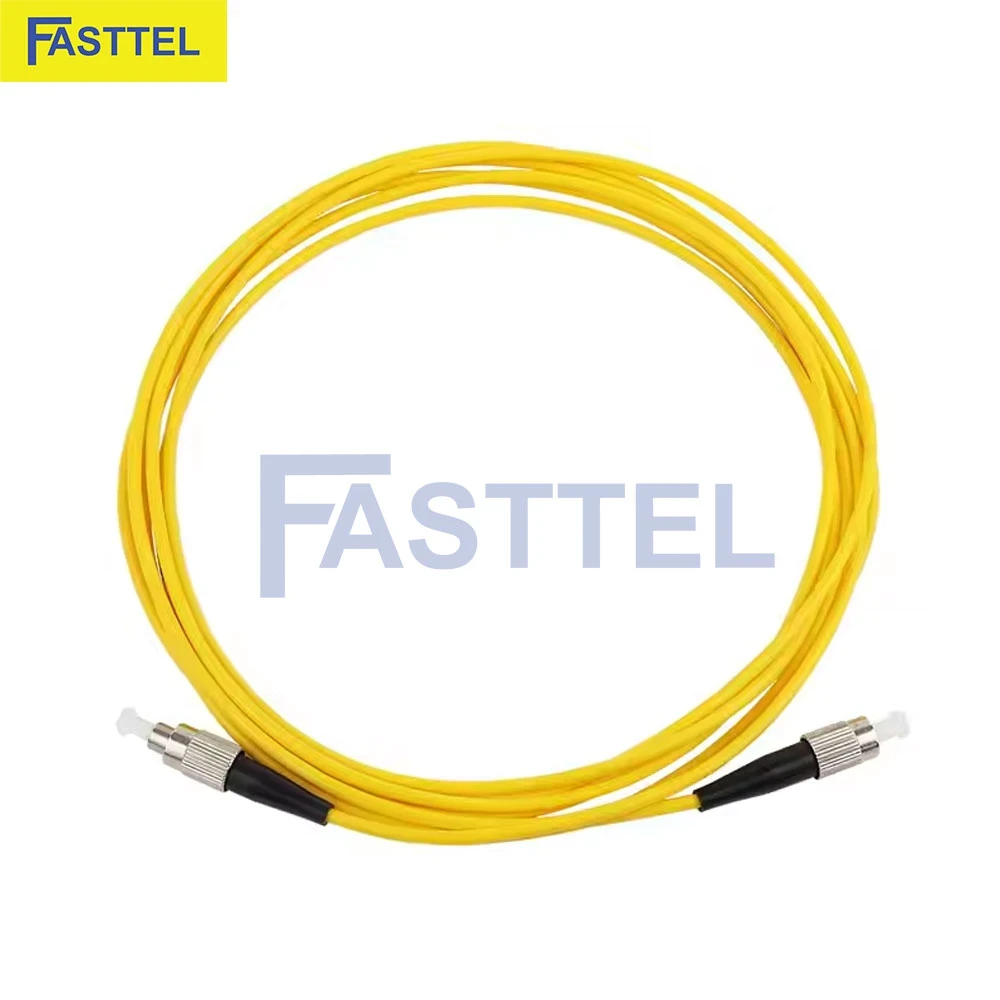

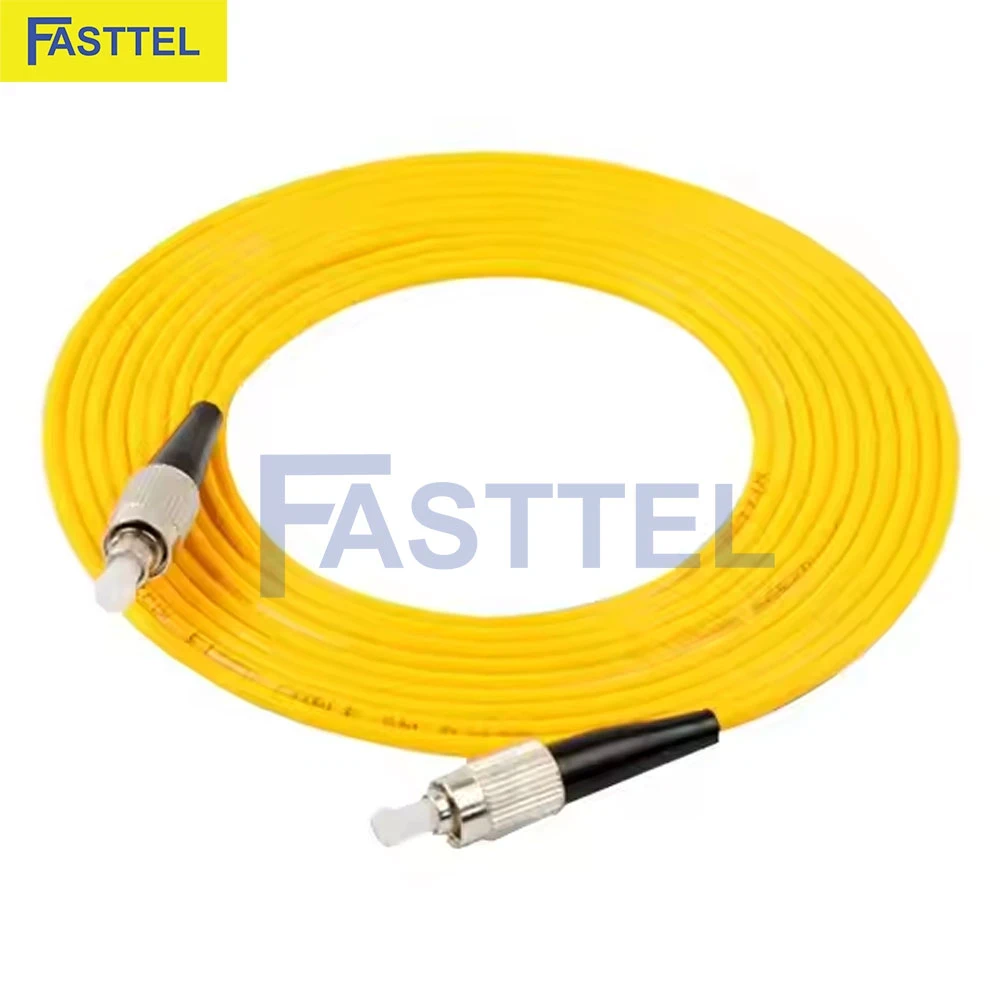

Dây nhảy quang FC/UPC - FC/UPC Singlemode Simplex là sản phẩm kết nối quang học cao cấp, được thiết kế và sản xuất theo tiêu chuẩn quốc tế. Sử dụng công nghệ Singlemode với cấu trúc một sợi (Simplex), tích hợp đầu kết nối FC/UPC chất lượng cao tại cả hai đầu, sản phẩm đảm bảo hiệu suất truyền dẫn tối ưu và độ tin cậy vượt trội.

Công nghệ Nổi bật

Công nghệ mài đầu connector UPC tiên tiến
Hệ thống kiểm soát chất lượng tự động
Quy trình sản xuất theo tiêu chuẩn ISO

Lĩnh Vực Ứng Dụng

1. Viễn thông & Truyền dẫn

Mạng trục viễn thông
Hệ thống GPON/EPON
Mạng Metro Ethernet
Đường truyền backbone

2. Trung tâm Dữ liệu

Kết nối server rack
Hệ thống lưu trữ SAN/NAS
Mạng điện toán đám mây
Hệ thống dự phòng

3. Công nghiệp & Tự động hóa

Hệ thống SCADA
Mạng cảm biến công nghiệp
Thiết bị điều khiển PLC
Hệ thống giám sát từ xa

4. Đo lường & Kiểm định

Thiết bị đo công suất quang
Máy phân tích phổ quang
Hệ thống kiểm tra OTDR
Thiết bị đo suy hao quang

Thông Số Kỹ Thuật

1. Thông số Cơ bản

Tiêu chí	Thông số chi tiết	Ghi chú
Loại sợi	Singlemode 9/125μm	Theo chuẩn ITU-T G.652D
Cấu trúc	Simplex (1 sợi)	Tiết diện tròn
Đầu kết nối	FC/UPC (hai đầu)	Giao diện vặn xoay
Đường kính sợi	2.0mm/3.0mm	Tùy chọn theo yêu cầu
Vỏ bọc ngoài	PVC LSZH	Chống cháy, ít khói
Mã màu	Xanh dương	Chuẩn Singlemode

2. Thông số Quang học

Thông số	Giá trị	Điều kiện đo
Bước sóng hoạt động	1310nm/1550nm	Dual-window
Suy hao đường truyền	≤ 0.35dB/km@1310nm ≤ 0.25dB/km@1550nm	Theo IEC 61300-3-4
Suy hao ghép nối	0.25dB - 0.5dB	Đo tại 1310nm
Suy hao phản xạ	≤ -55dB	Chuẩn UPC
Phân cực Mode (PMD)	≤ 0.2ps/√km	Theo IEC 60793-1-48
Băng thông	>5000MHz.km@1310nm	Theo TIA/EIA-455-204

3. Thông số Cơ học

Thông số	Giá trị định mức	Giới hạn tối đa
Lực kéo lắp đặt	400N	500N
Lực kéo vận hành	200N	300N
Sức chịu nén	620N/10cm	700N/10cm
Độ bền nén liên tục	100 N/cm²	120 N/cm²
Độ bền nén tức thời	500 N/cm²	600 N/cm²
Số lần cắm rút	500 lần	1000 lần
Khả năng chống va đập	20 lần (0.74Nm)	25 lần

4. Thông số Môi trường

Yếu tố	Phạm vi hoạt động	Phạm vi lưu trữ
Nhiệt độ	-25°C đến +75°C	-40°C đến +85°C
Độ ẩm	0% - 95% RH	0% - 90% RH
Áp suất khí quyển	70-106 kPa	50-120 kPa
Độ cao hoạt động	≤ 4000m	≤ 5000m

5. Thông số Hình học

Thông số	Giá trị	Dung sai
Bán kính uốn (lắp đặt)	60mm	±5mm
Bán kính uốn (vận hành)	30mm	±3mm
Chiều dài cáp	Theo yêu cầu	±1%
Đường kính ferrule	2.5mm	±0.001mm

Tính Năng Nổi Bật

1. Hiệu suất Truyền dẫn

Suy hao thấp ổn định
Băng thông rộng
Độ tin cậy cao
Khả năng chống nhiễu tốt

2. Thiết kế Cơ khí

Cấu trúc chắc chắn
Dễ dàng lắp đặt
Khả năng chống kéo tốt
Bảo vệ môi trường

3. Đặc tính An toàn

Vật liệu chống cháy
Không độc hại
Thân thiện môi trường
Tuổi thọ cao

Hướng Dẫn Lắp Đặt Và Sử Dụng

1. Quy trình Kiểm tra Trước lắp đặt

Kiểm tra Bề mặt
Quan sát đầu connector
Kiểm tra vết nứt, xước
Đánh giá độ sạch
Kiểm tra Thông số
Xác nhận loại connector
Kiểm tra chiều dài
Đối chiếu thông số kỹ thuật

2. Quy trình Lắp đặt

Chuẩn bị dây nhảy quang
Vệ sinh khu vực
Chuẩn bị dụng cụ
Lập kế hoạch đi cáp
Thực hiện
Tháo nút bảo vệ
Làm sạch đầu connector
Kết nối theo đúng hướng
Cố định và buộc cáp
Kiểm tra
Đo kiểm suy hao
Xác nhận tín hiệu
Test kết nối

Xem thêm

THÔNG TIN SẢN PHẨM

Thông Số	Giá Trị	Đơn vị
Thông Tin Cơ Bản
Nhà Sản Xuất	FASTTEL
Model	F-P018
Loại Dây	Single Mode Simplex
Chiều dài	3, 5, 7, 10, 15, 20, 25.... Tùy chọn	Mét
Thông Số Sợi Quang
Tiêu Chuẩn	G.652D	-
Đường Kính Lõi/Vỏ	9/125	μm
Số Lõi	1	-
Đầu Nối
Loại Đầu 1	FC/UPC	-
Loại Đầu 2	FC/UPC	-
Tính Năng Quang Học
Bước Sóng	1310	nm
Bước Sóng	1550	nm
Suy Hao Phản Xạ (APC)	≤ -65	dB
Suy Hao Phản Xạ (UPC)	≤ -55	dB
Mức Suy Hao Ghép Nối	0.25 - 0.5	dB
Thông Số Vật Lý
Đường Kính Dây	2.0/3.0	mm
Lớp Vỏ	PVC OFNR-rated	Màu vàng
Hiệu Suất Truyền
Khoảng Cách Truyền Tối Đa	10	km
Đặc Tính Cơ Học
Lực Căng Lắp Đặt	400	N
Lực Căng Hoạt Động	200	N
Bán Kính Uốn Cong (Lắp Đặt)	60	mm
Bán Kính Uốn Cong (Sau Lắp)	30	mm
Môi Trường Vận Hành
Nhiệt Độ Hoạt Động	-25 đến +75	°C
Độ Ẩm Hoạt Động	0 - 95	%
Tuổi Thọ & Độ Bền
Số Lần Cắm Rút	≥ 500	Lần
Độ Bền Kéo Sử Dụng	≥ 100	N
Tiêu Chuẩn Môi Trường
REACH	Đạt	-
SvHC	Đạt	-
RoHS	Đạt	-
Đóng Gói
Loại Bao Bì	Túi zip	-
Ứng Dụng
Hệ Thống Áp Dụng	Viễn Thông, Truyền Dữ Liệu	-
Loại Mạng	LAN, WAN, Multimedia	-
