MÔ TẢ SẢN PHẨM

Giới thiệu

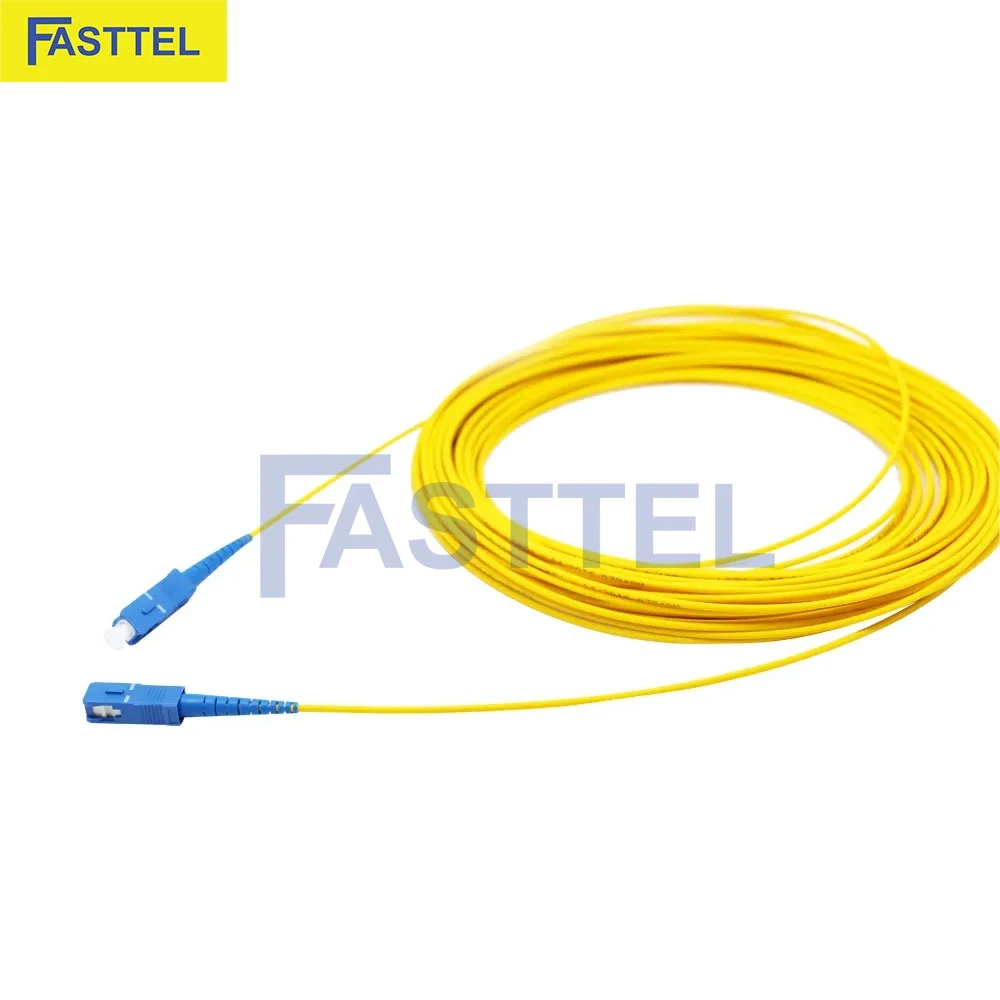

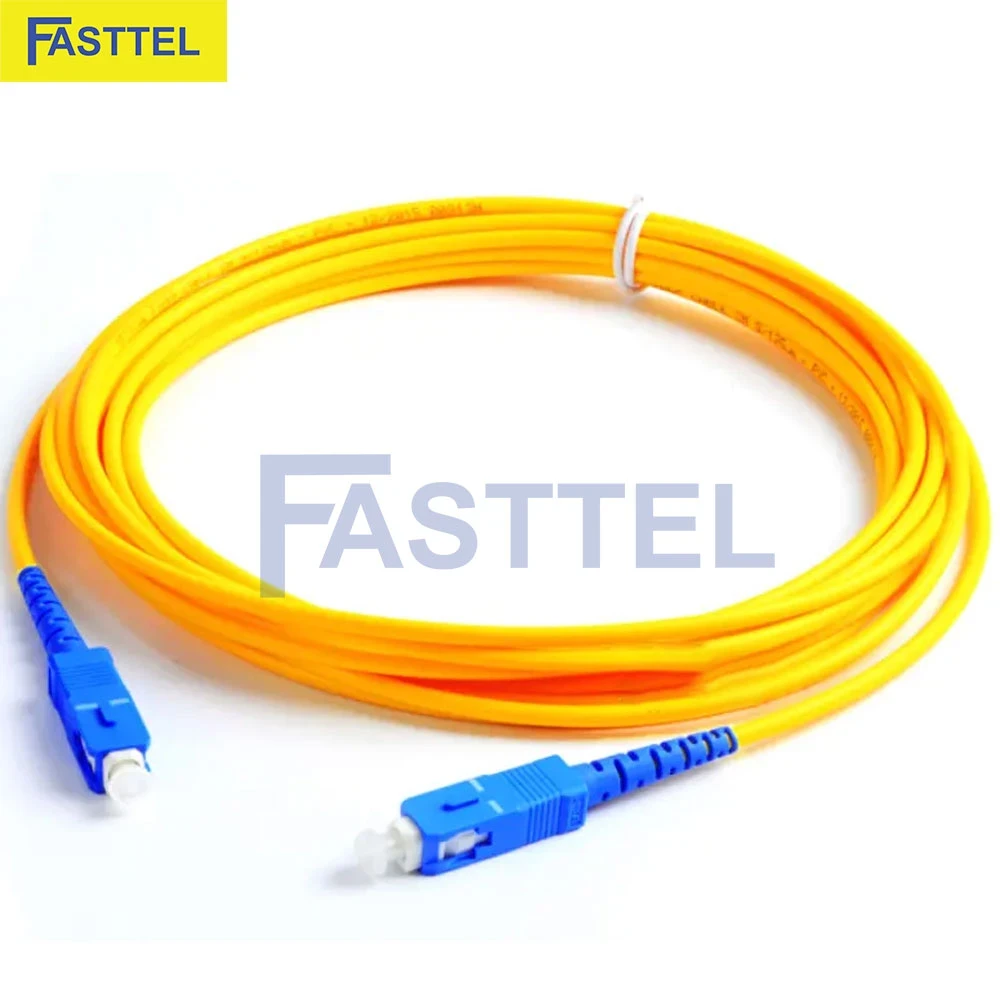

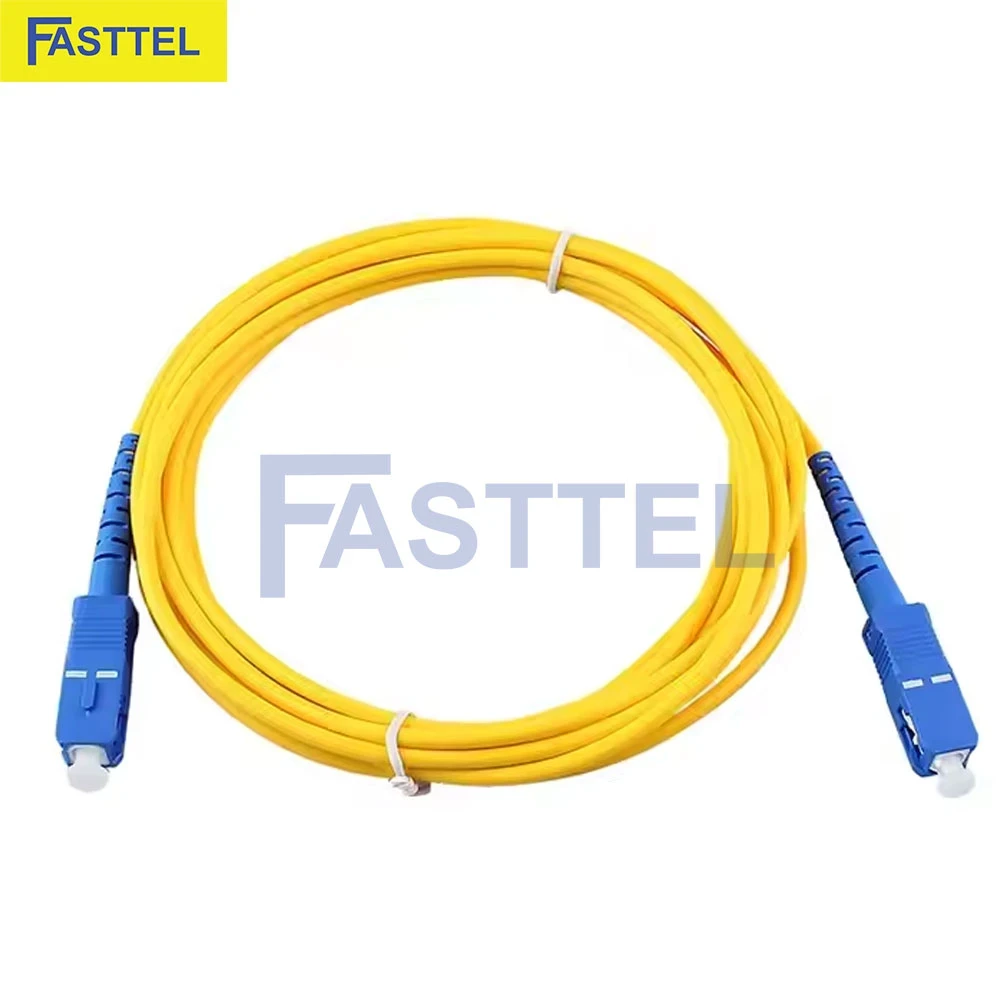

Dây nhảy quang SC/UPC - SC/UPC Singlemode Simplex là sản phẩm được sản xuất bởi FASTTEL, được thiết kế chuyên dụng cho các hệ thống viễn thông, mạng dữ liệu và truyền thông quang. Sản phẩm được sản xuất theo tiêu chuẩn quốc tế, đảm bảo chất lượng và độ tin cậy cao trong quá trình sử dụng.

Ứng dụng

Hệ thống mạng LAN, MAN, WAN
Hệ thống truyền dẫn viễn thông
Truyền hình cáp quang
Hệ thống đo kiểm quang
Trung tâm dữ liệu
Hệ thống camera quan sát qua dây cáp quang
Các thiết bị đầu cuối quang

Thông số kỹ thuật

1. Thông số cơ bản

Thông số	Giá trị
Loại sợi quang	Single mode 9/125 G.652D
Loại đầu connector	SC/UPC - SC/UPC
Đường kính sợi	2.0mm hoặc 3.0mm
Bước sóng hoạt động	1310nm/1550nm
Chiều dài	Tùy chọn theo yêu cầu (≥ 1m)
Khoảng cách truyền tối đa	10km

2. Thông số về hiệu suất quang học

Thông số	Giá trị
Suy hao ghép nối	0.25 dB - 0.5 dB
Suy hao phản xạ	≤ -55dB (chuẩn UPC)
Số lần cắm rút	≥ 500 lần

3. Thông số cơ học

Thông số	Giá trị
Lực căng khi lắp đặt	400N
Lực căng khi hoạt động	200N
Lực nén	620N/10cm
Độ bền nén thường xuyên	≥ 100 N/cm²
Độ bền nén ngắn hạn	≥ 500 N/cm²
Độ bền va đập	≥ 20 lần (0.74 Nm)

4. Thông số môi trường

Thông số	Giá trị
Nhiệt độ hoạt động	-25°C ~ +75°C
Độ ẩm	0 ~ 95%
Bán kính uốn cong khi lắp đặt	≥ 60mm
Bán kính uốn cong sau lắp đặt	≥ 30mm

Đặc điểm nổi bật

Chất lượng cao
- Tuân thủ tiêu chuẩn quốc tế ITU G.652D
- Đạt tiêu chuẩn IEC 61300-3-3 về suy hao ghép nối
- Tuân thủ các tiêu chuẩn REACH, SvHC và RoHS
Tính năng bảo vệ
- Được trang bị nút nhựa chống bụi bẩn
- Vỏ cáp PVC đạt chuẩn OFNR-rated
- Điểm nối được gia cố chắc chắn
Tính linh hoạt
- Có thể tùy chỉnh chiều dài theo yêu cầu
- Lựa chọn đường kính sợi 2.0mm hoặc 3.0mm
- Khả năng chịu uốn cong tốt

Đóng gói và bảo quản

Sản phẩm được đóng gói trong túi zip
Có tem thông tin và thông số kỹ thuật đầy đủ
Mỗi đầu connector được bảo vệ bằng nút nhựa chống bụi
Được cuộn tròn với bán kính phù hợp để tránh gãy sợi

Hướng dẫn sử dụng

Kiểm tra trước khi lắp đặt
Kiểm tra tình trạng đầu connector
Kiểm tra độ sạch của đầu connector
Kiểm tra vỏ bọc cáp

Lưu ý khi lắp đặt

Không uốn cong vượt quá bán kính cho phép
Không tác động lực kéo vượt quá quy định
Tháo nút bảo vệ trước khi cắm
Làm sạch đầu connector trước khi cắm

Bảo trì

Định kỳ kiểm tra độ sạch đầu connector
Vệ sinh đầu connector khi cần thiết
Đậy nút bảo vệ khi không sử dụng

Để trải nghiệm chất lượng vượt trội và hiệu suất ổn định từ dây nhảy quang FC/UPC - FC/UPC, hãy liên hệ với chúng tôi qua website Chợ Lớn JSC để mua dây nhảy quang Singlemode LC/UPC - ST/UPC Simplex ngay hôm nay. Đội ngũ hỗ trợ của chúng tôi luôn sẵn sàng tư vấn và hỗ trợ bạn trong việc lựa chọn sản phẩm phù hợp nhất.

Xem thêm

THÔNG TIN SẢN PHẨM

Thông Số	Giá Trị	Đơn vị
Thông Tin Cơ Bản
Nhà Sản Xuất	FASTTEL
Model	F-P001
Loại Dây	Single Mode Simplex
Chiều dài	3, 5, 7, 10, 15, 20, 25.... Tùy chọn	Mét
Thông Số Sợi Quang
Tiêu Chuẩn	G.652D	-
Đường Kính Lõi/Vỏ	9/125	μm
Số Lõi	1	-
Đầu Nối
Loại Đầu 1	SC/UPC	-
Loại Đầu 2	SC/UPC	-
Tính Năng Quang Học
Bước Sóng	1310	nm
Bước Sóng	1550	nm
Suy Hao Phản Xạ (APC)	≤ -65	dB
Suy Hao Phản Xạ (UPC)	≤ -55	dB
Mức Suy Hao Ghép Nối	0.25 - 0.5	dB
Thông Số Vật Lý
Đường Kính Dây	2.0/3.0	mm
Lớp Vỏ	PVC OFNR-rated	Màu vàng
Hiệu Suất Truyền
Khoảng Cách Truyền Tối Đa	10	km
Đặc Tính Cơ Học
Lực Căng Lắp Đặt	400	N
Lực Căng Hoạt Động	200	N
Bán Kính Uốn Cong (Lắp Đặt)	60	mm
Bán Kính Uốn Cong (Sau Lắp)	30	mm
Môi Trường Vận Hành
Nhiệt Độ Hoạt Động	-25 đến +75	°C
Độ Ẩm Hoạt Động	0 - 95	%
Tuổi Thọ & Độ Bền
Số Lần Cắm Rút	≥ 500	Lần
Độ Bền Kéo Sử Dụng	≥ 100	N
Tiêu Chuẩn Môi Trường
REACH	Đạt	-
SvHC	Đạt	-
RoHS	Đạt	-
Đóng Gói
Loại Bao Bì	Túi zip	-
Ứng Dụng
Hệ Thống Áp Dụng	Viễn Thông, Truyền Dữ Liệu	-
Loại Mạng	LAN, WAN, Multimedia	-
