Khay hàn quang lắp trượt ngang 24Fo

Chiết khấu hệ thống: 10%

Mã sản phẩm: F-A014

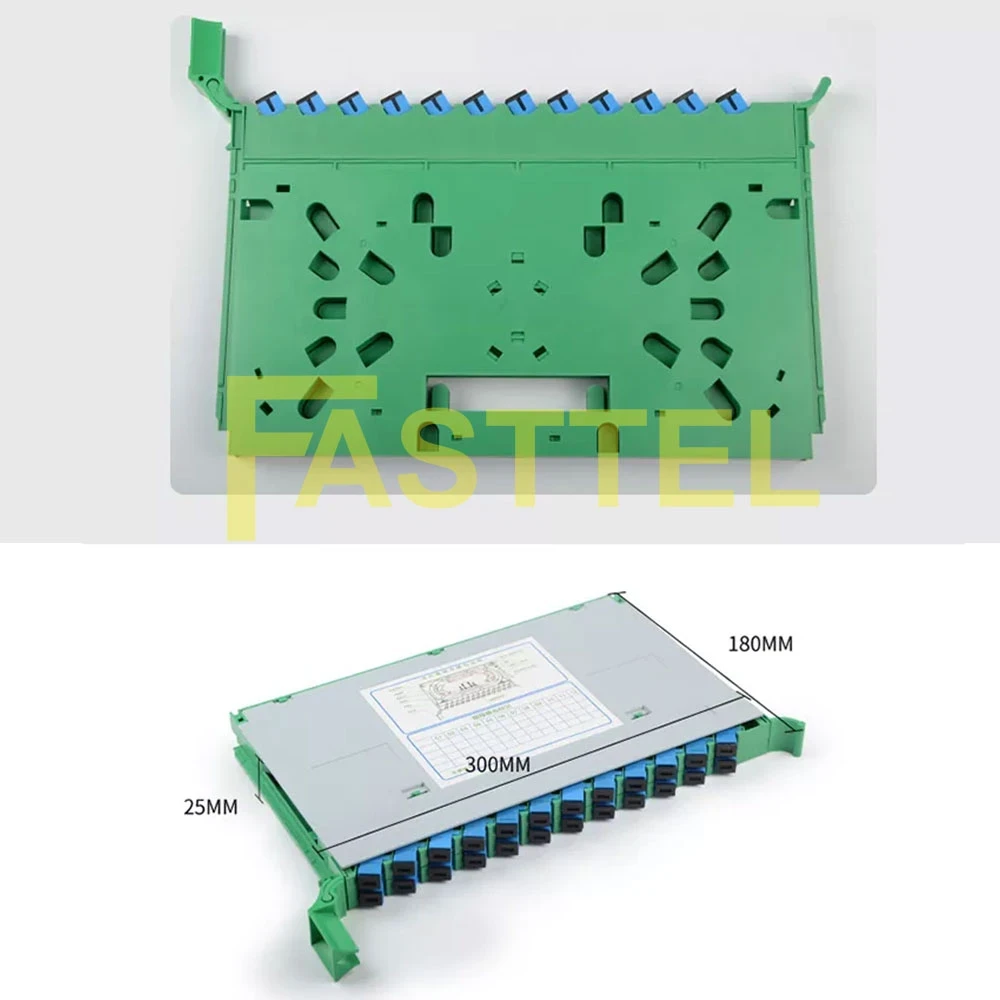

Khay hàn quang trượt ngang 24Fo là giải pháp tối ưu cho việc quản lý và bảo vệ mối hàn cáp quang. Sản phẩm được thiết kế với dung lượng 24 sợi quang, kích thước 300mm x 180mm x 25mm, và được làm từ nhựa ABS chống cháy. Với bán kính uốn cong ≥ 30mm và độ dày 2.0mm, khay đảm bảo tính linh hoạt và độ bền cao trong nhiều môi trường khác nhau, từ trong nhà đến ngoài trời.
Sản phẩm tích hợp 24 rãnh định vị tiêu chuẩn và hệ thống bảo vệ mối hàn, giúp giảm thiểu tổn hao tín hiệu và bảo vệ khỏi bụi bẩn cũng như tác động cơ học. Quy trình lắp đặt đơn giản và dễ dàng bảo trì định kỳ, đảm bảo hiệu quả sử dụng lâu dài. Với chế độ bảo hành 24 tháng và hỗ trợ kỹ thuật 24/7, khay hàn quang này không chỉ mang lại hiệu suất cao mà còn giảm chi phí bảo trì, tối ưu hóa không gian và tăng tuổi thọ hệ thống cáp quang.

Chọn số lượng:

Cái

CHI TIẾT SẢN PHẨM

1. Thông Số Kỹ Thuật

1.1. Thông Số Cơ Bản

Thông số	Chi tiết
Model	F-A014
Dung lượng	24 sợi quang (24Fo)
Kích thước	300mm x 180mm x 25mm
Chất liệu	Nhựa ABS chống cháy
Màu sắc	Trắng ngà
Trọng lượng	220g

1.2. Thông Số Kỹ Thuật Chi Tiết

Hạng mục	Thông số
Bán kính uốn cong	≥ 30mm
Số lượng rãnh định vị	24 rãnh
Độ dài ống co nhiệt	40mm/60mm
Khoảng cách giữa các rãnh	5mm
Độ dày vật liệu	2.0mm

1.3. Thông Số Môi Trường

Yếu tố	Giá trị
Nhiệt độ hoạt động	-40°C đến +60°C
Độ ẩm cho phép	≤ 85%
Độ bền va đập	IK08
Cấp độ bảo vệ	IP52
Tuổi thọ thiết kế	> 10 năm

2. Đặc Điểm Sản Phẩm

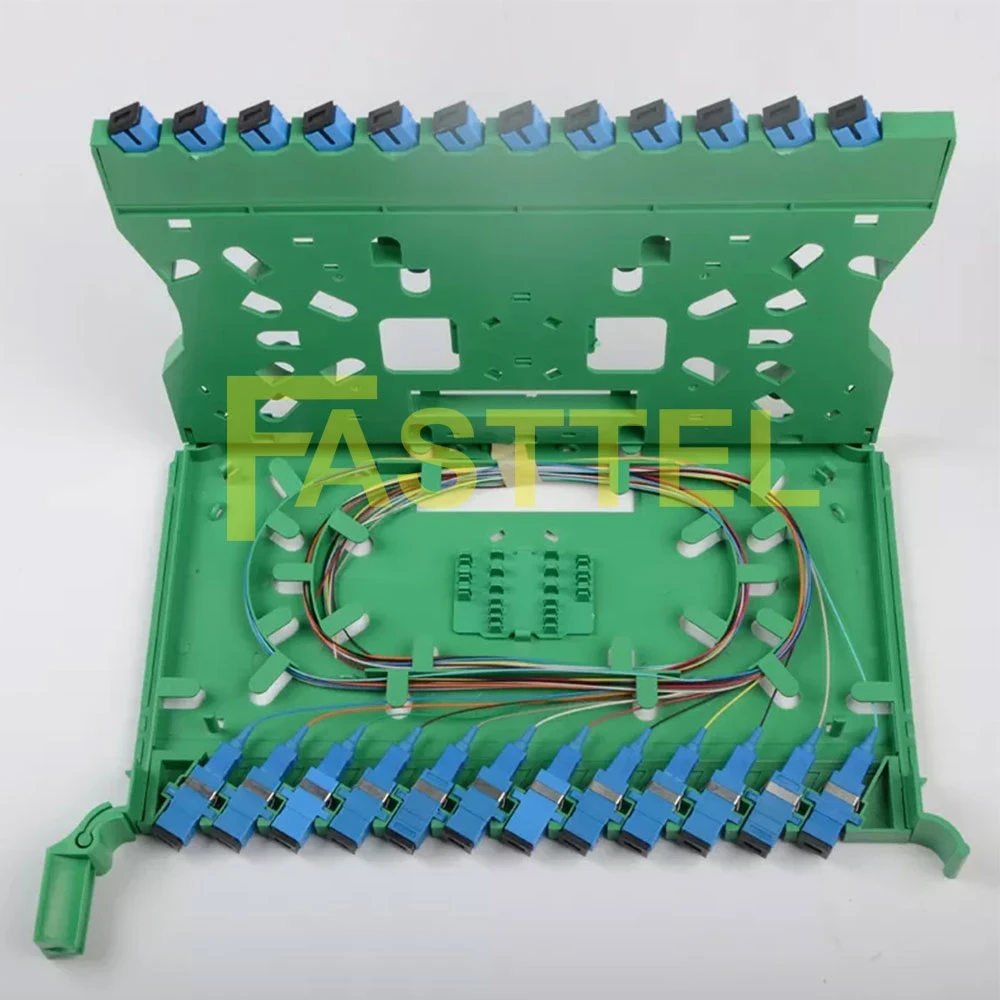

2.1. Cấu Tạo Chính

Thân khay:
- Thiết kế dạng trượt ngang
- Ray trượt bằng thép không gỉ
- Hệ thống khớp nối chính xác
- Bề mặt hoàn thiện cao cấp
Khu vực bảo vệ mối hàn:
- 24 rãnh định vị tiêu chuẩn
- Nắp đậy trong suốt
- Hệ thống kẹp cố định mối hàn
- Vách ngăn bảo vệ

2.2. Tính Năng Nổi Bật

Thiết Kế Cơ Khí
Cơ chế trượt mượt mà
Khả năng chịu lực tốt
Độ ổn định cao
Dễ dàng tháo lắp
Bảo Vệ Mối Hàn
Chống bụi hiệu quả
Bảo vệ khỏi tác động cơ học
Giảm thiểu tổn hao tín hiệu
Duy trì bán kính uốn cong chuẩn

3. Ứng Dụng và Lắp Đặt

3.1. Phạm Vi Ứng Dụng

Môi trường	Ứng dụng
Trong nhà	- Tủ rack viễn thông - Phòng thiết bị mạng - Trung tâm dữ liệu
Ngoài trời	- Tủ phối quang ngoài trời - Hộp phối quang ODB
Công nghiệp	- Nhà máy sản xuất - Khu công nghiệp - Hệ thống giám sát

3.2. Quy Trình Lắp Đặt Chuẩn

Chuẩn bị:
- Kiểm tra thiết bị
- Chuẩn bị công cụ
- Vệ sinh khu vực làm việc
Lắp đặt:
- Định vị khay
- Cố định ray trượt
- Luồn cáp quang
- Thực hiện hàn nối
- Sắp xếp mối hàn
- Kiểm tra hoạt động

4. Bảo Trì và Bảo Dưỡng

4.1. Lịch Trình Bảo Trì

Thời gian	Công việc
Hàng tháng	- Kiểm tra bề ngoài - Vệ sinh nhẹ - Kiểm tra khớp trượt
3 tháng	- Kiểm tra mối hàn - Đo kiểm tín hiệu - Kiểm tra độ kín
6 tháng	- Bảo dưỡng toàn diện - Thay thế phụ kiện hỏng - Tối ưu hóa hệ thống

4.2. Chế Độ Bảo Hành

Hạng mục	Chi tiết
Thời gian bảo hành	24 tháng
Phạm vi bảo hành	Lỗi sản xuất, vật liệu
Điều kiện	Sử dụng đúng hướng dẫn
Hỗ trợ kỹ thuật	24/7

5. Lợi Ích và Hiệu Quả

5.1. Hiệu Quả Kinh Tế

Giảm chi phí bảo trì
Tăng tuổi thọ hệ thống
Tối ưu hóa không gian
Tiết kiệm thời gian lắp đặt

5.2. Hiệu Quả Kỹ Thuật

Độ tin cậy cao
Dễ dàng mở rộng
Tương thích nhiều hệ thống
Chất lượng tín hiệu ổn định

6. Khuyến Nghị Sử Dụng

6.1. Điều Kiện Tối Ưu

Tuân thủ thông số kỹ thuật
Định kỳ kiểm tra, bảo dưỡng
Ghi chép nhật ký vận hành
Đào tạo nhân viên kỹ thuật

6.2. Lưu Ý An Toàn

Sử dụng thiết bị bảo hộ
Tuân thủ quy trình an toàn
Kiểm tra trước khi vận hành
Báo cáo sự cố kịp thời

7. Kết Luận

Khay hàn quang lắp trượt ngang 24Fo là sản phẩm chất lượng cao, đáp ứng đầy đủ các yêu cầu kỹ thuật và ứng dụng thực tế trong hệ thống cáp quang. Với thiết kế tối ưu và khả năng bảo vệ mối hàn xuất sắc, sản phẩm mang lại hiệu quả cao trong việc quản lý và bảo vệ hệ thống cáp quang.
