MÔ TẢ SẢN PHẨM

1. Tổng quan sản phẩm

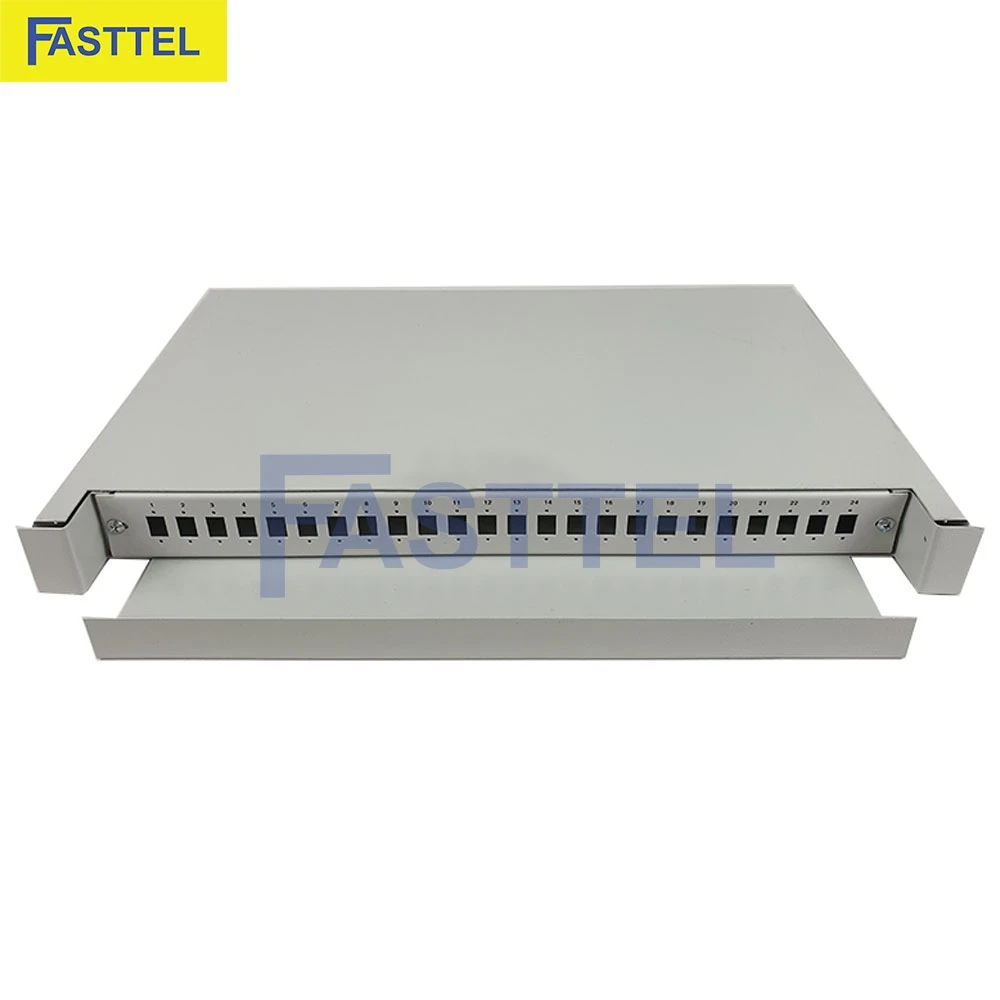

ODF 24fo Indoor Bắt Rack Dạng Khay Trượt là thiết bị chuyên dụng được thiết kế để quản lý và phân phối các kết nối cáp quang trong hệ thống mạng. Với tiêu chuẩn 19 inch, sản phẩm phù hợp với hầu hết các tủ rack hiện đại, đáp ứng nhu cầu kết nối và bảo vệ cho hệ thống mạng cáp quang quy mô vừa và nhỏ.

2. Đặc điểm nổi bật

2.1 Thiết kế chuyên nghiệp

Thiết kế module 2 phần riêng biệt
Tai rack hàn liền khối chắc chắn
Khay trượt thuận tiện cho bảo trì
Hệ thống khóa vặn an toàn

2.2 Chất lượng vượt trội

Vỏ tôn dày 1.2mm chắc chắn
Sơn tĩnh điện JOTUN cao cấp
Chống han gỉ hiệu quả
Thiết kế tối ưu trọng lượng

2.3 Tính năng bảo vệ

Bảo vệ hoàn hảo các mối hàn
Chống bụi và ẩm hiệu quả
Sắp xếp cáp khoa học
Dễ dàng quản lý và bảo trì

3. Ứng dụng

3.1 Môi trường sử dụng

Trung tâm dữ liệu
Văn phòng doanh nghiệp
Tòa nhà thương mại
Hệ thống mạng ISP

3.2 Lợi ích sử dụng

Tối ưu không gian lắp đặt
Quản lý cáp chuyên nghiệp
Bảo vệ mối hàn tối ưu
Dễ dàng nâng cấp, mở rộng

4. Hướng dẫn lắp đặt

4.1 Quy trình lắp đặt cơ bản

Chuẩn bị vị trí lắp đặt trên rack
Gắn hộp ODF vào vị trí đã chuẩn bị
Đi cáp vào ODF theo đúng hướng dẫn
Thực hiện hàn nối cáp quang
Sắp xếp và cố định các sợi cáp
Kiểm tra và test kết nối

4.2 Lưu ý quan trọng

Kiểm tra đầy đủ phụ kiện trước khi lắp đặt
Tuân thủ tiêu chuẩn kỹ thuật trong quá trình hàn nối
Sắp xếp cáp gọn gàng, tránh uốn cong quá mức
Đảm bảo độ chắc chắn của các điểm gắn kết

5. Bảo trì và bảo dưỡng

Lịch bảo trì định kỳ

Thời gian	Công việc
Hàng tháng	Kiểm tra bụi bẩn và vệ sinh
3 tháng	Kiểm tra các mối nối
6 tháng	Kiểm tra độ chắc chắn thiết bị
12 tháng	Bảo dưỡng tổng thể

6. Kết luận

ODF 24FO là giải pháp tối ưu cho việc quản lý và bảo vệ hệ thống dây cáp quang trong môi trường trong nhà. Với thiết kế chuyên nghiệp, chất lượng cao và đầy đủ phụ kiện, sản phẩm đáp ứng hoàn hảo nhu cầu của các hệ thống mạng hiện đại. Khả năng lắp đặt linh hoạt cùng tính năng bảo vệ tối ưu giúp ODF 24FO trở thành lựa chọn hàng đầu cho các dự án cáp quang chuyên nghiệp.

Xem thêm

THÔNG TIN SẢN PHẨM

Thông số kỹ thuật	Mô tả chi tiết
Nhà sản xuất	FASTTEL
Tên sản phẩm	Hộp phối quang ODF trong nhà (indoor lắp rack)
Số cổng quang	24cổng/sợi/FO
Kích thước	440 x 300 x 45 mm (dài x rộng x cao)
Chất liệu	Thép cold-rol, sơn tĩnh điện, độ dày ≥1,2 mm
Màu sắc	Trắng/ghi sáng

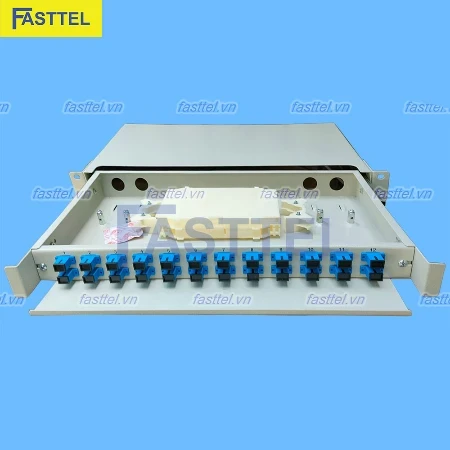

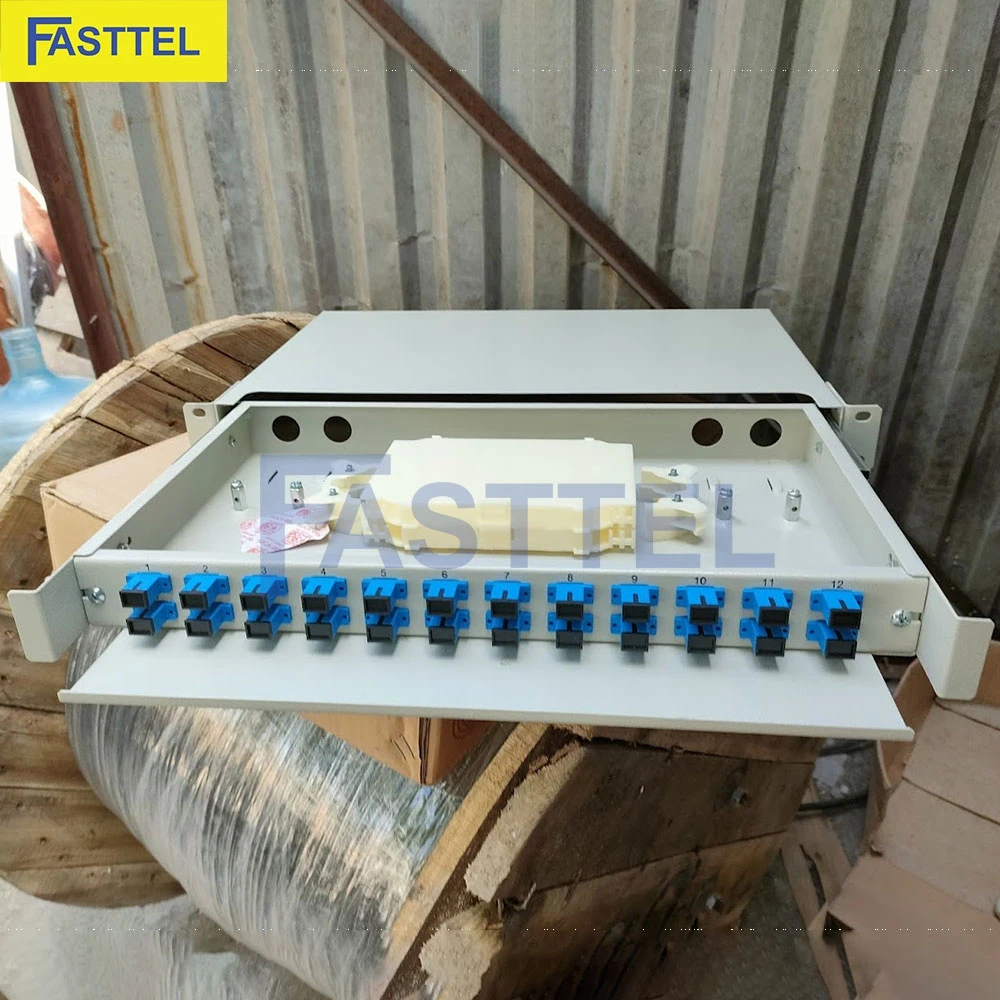

Đặc điểm thiết kế	- Mặt trước: 1 thanh cài adapter (SC, LC, FC hoặc ST) - Mặt trước: 02 lỗ ra 02 bên - Mặt sau: 02-04 lỗ cáp với giắc co chống côn trùng - Thiết kế dạng thanh trượt 2 lớp
Suy hao	- Suy hao chèn: ≤ 0.2 dB - Suy hao phản hồi: UPC ≥ 55dB, APC ≥ 65 dB
Thông số adapter	- Kiểu đấu nối: SC/LC/FC/ST - Vật liệu: Gốm Cerami và nhựa - Độ bền: ≥ 200 lần cắm rút
Thông số Pigtail	- Đường kính trong nhà: 0.9mm - Chiều dài: ≥ 1.5m - Bán kính uốn cong lắp đặt: 60mm - Bán kính uốn cong sau lắp đặt: 30mm

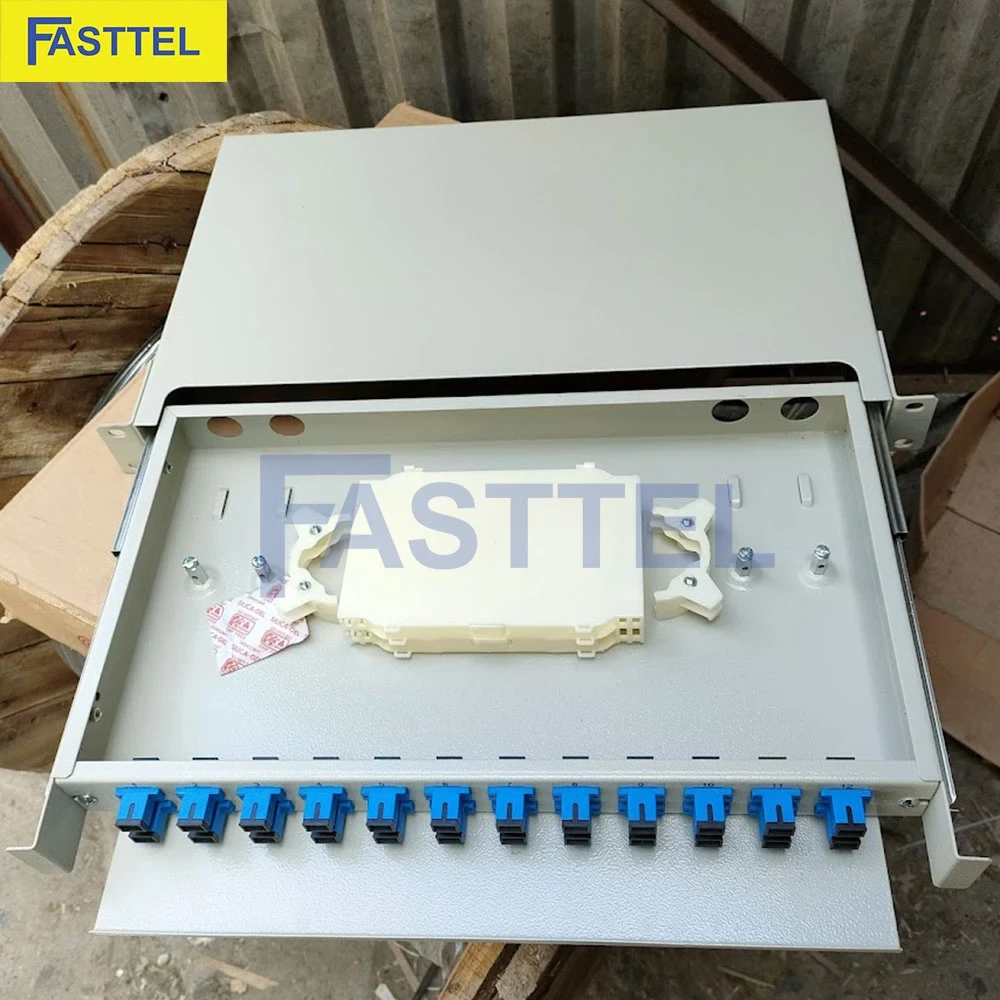

Khay hàn quang	- Số lượng: 2 khay - Dung lượng: 12 mối hàn/khay - Vật liệu: Nhựa ABS
Môi trường hoạt động	- Nhiệt độ: -40°C đến +85°C - Độ ẩm: < 95% (ở 30°C)

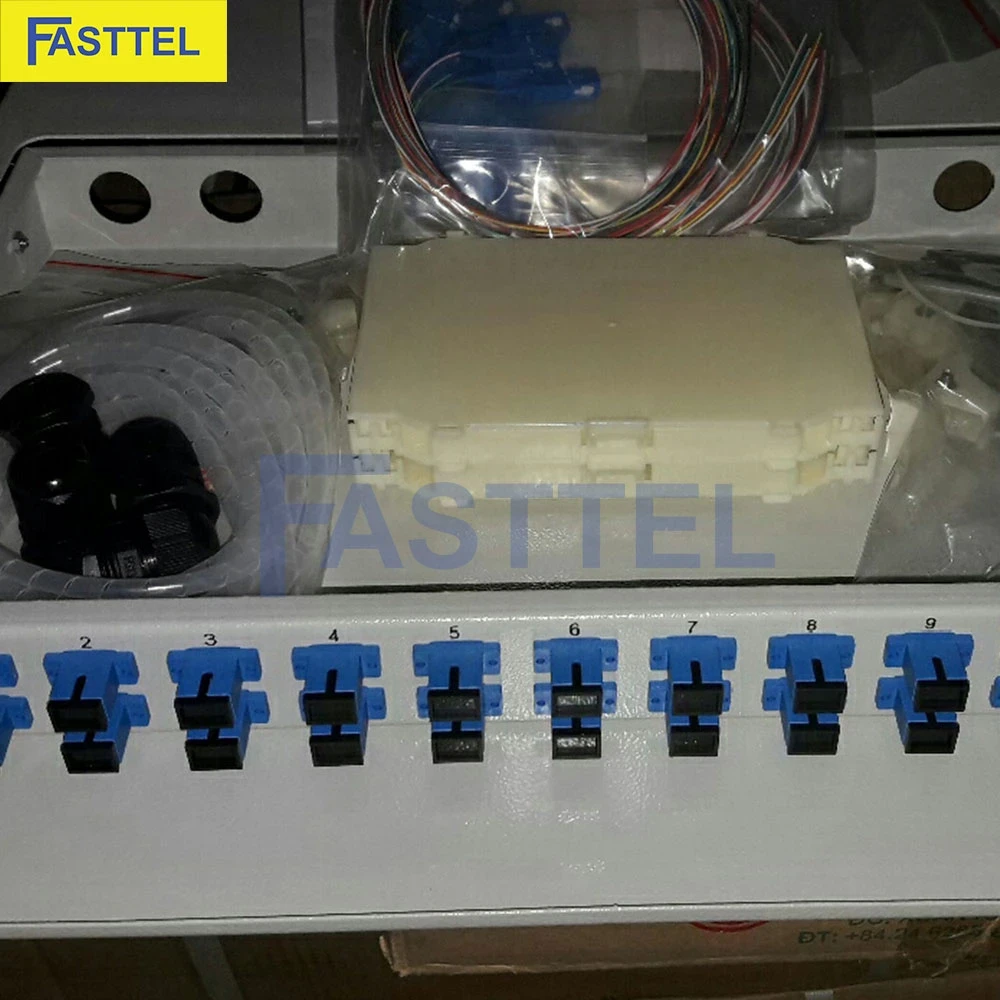

Phụ kiện đi kèm	- 24 đầu nối quang Adapter - 24 dây nối quang Pigtail - 24 ống co nhiệt - 1 bộ dây thít, ốc vít - Lạt nhựa, tai bắt rack, lạt vòng kim loại - Băng dính cách điện - Nhãn đánh dấu sợi Pigtail - Dây xoắn làm gọn cáp - Ống nhựa mềm bảo vệ ống lỏng
Cách lắp đặt	Bắt rack trong tủ rack hoặc treo tường
