MÔ TẢ SẢN PHẨM

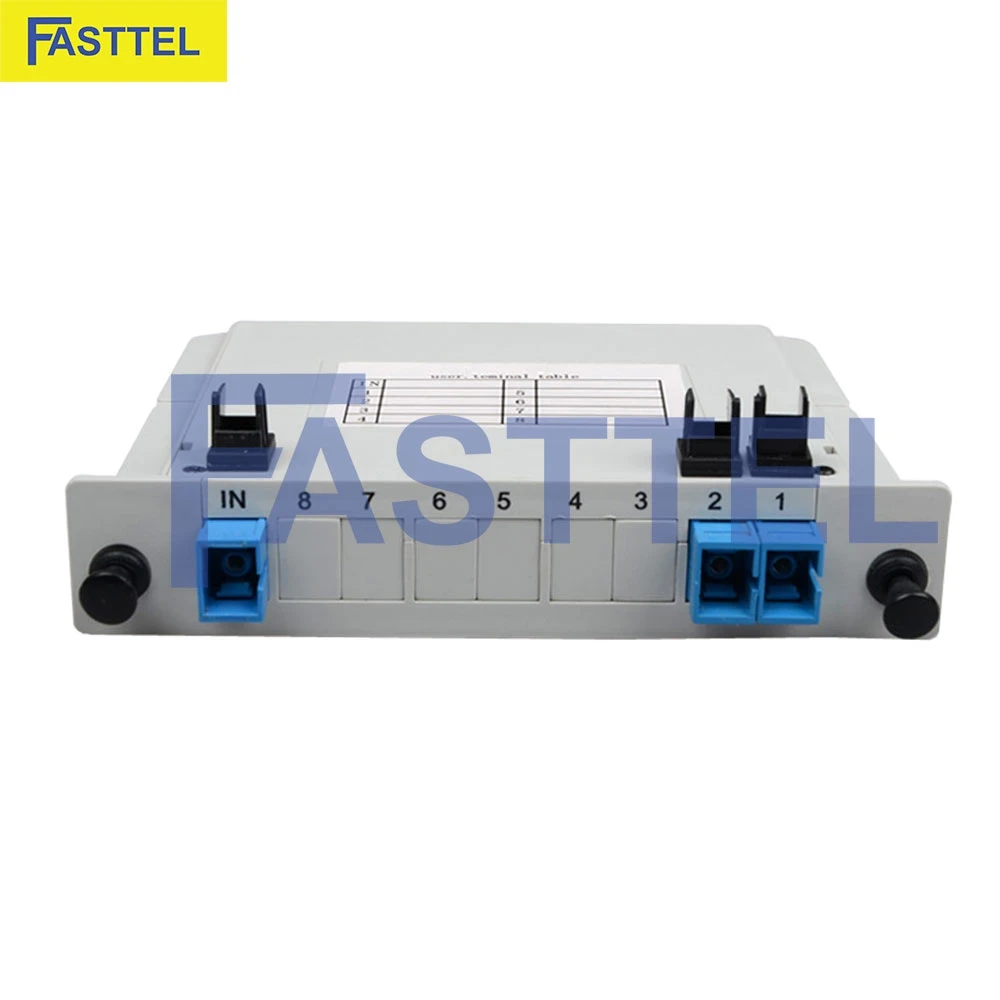

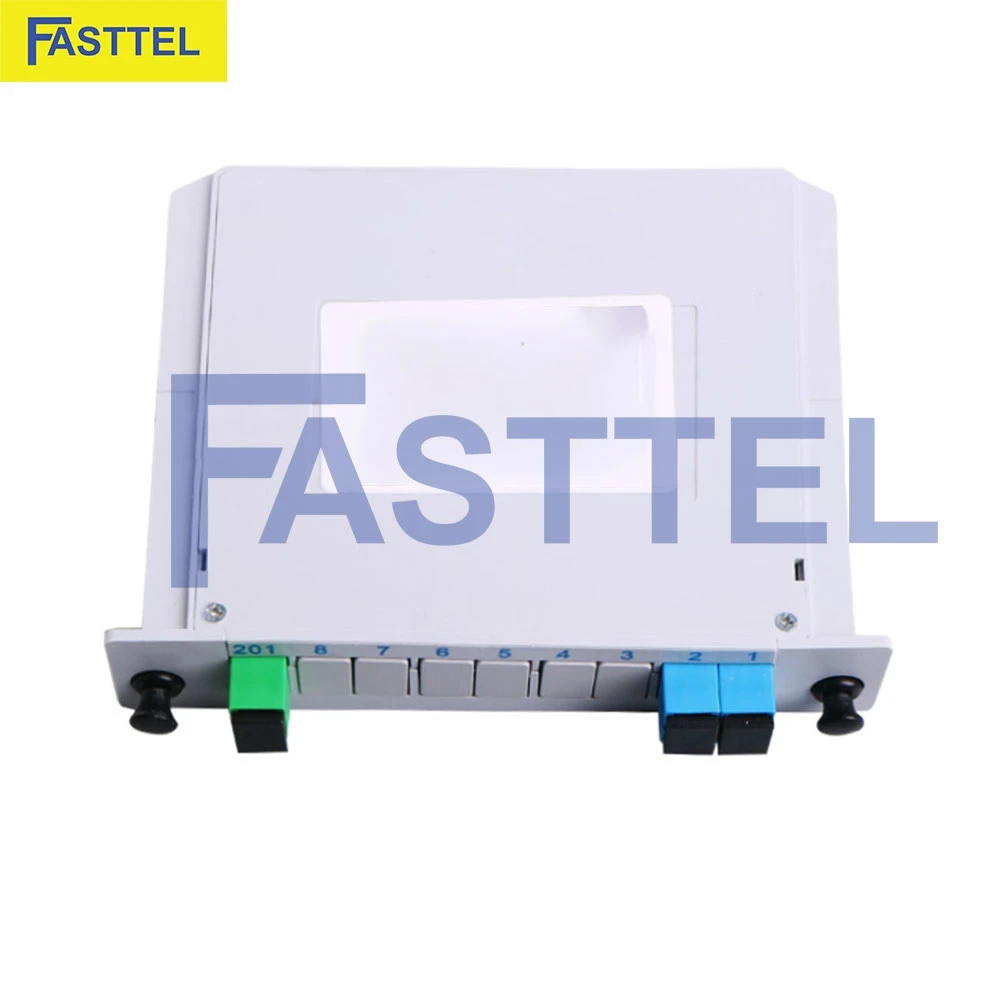

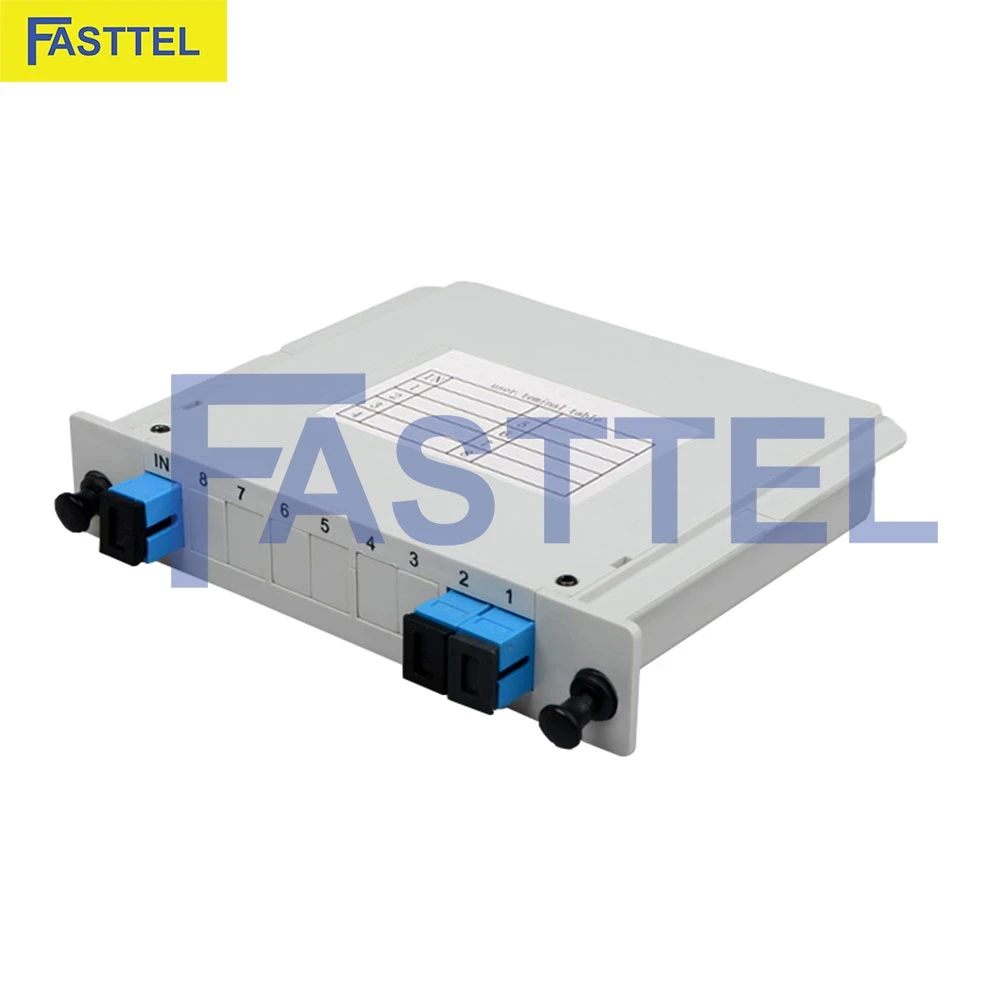

Bộ chia quang Splitter 1x2 SC/UPC lắp sẵn box, còn được gọi là Mini PLC Splitter lắp box, là một thiết bị quan trọng trong ngành công nghệ viễn thông. Đóng vai trò then chốt trong việc phát triển mạng FTTH (Fiber To The Home) và được sử dụng rộng rãi trong mạng GPON (Gigabit Passive Optical Network), thiết bị này là một thành phần không thể thiếu trong hệ thống mạng quang thụ động hiện đại.

Cấu tạo và đặc điểm

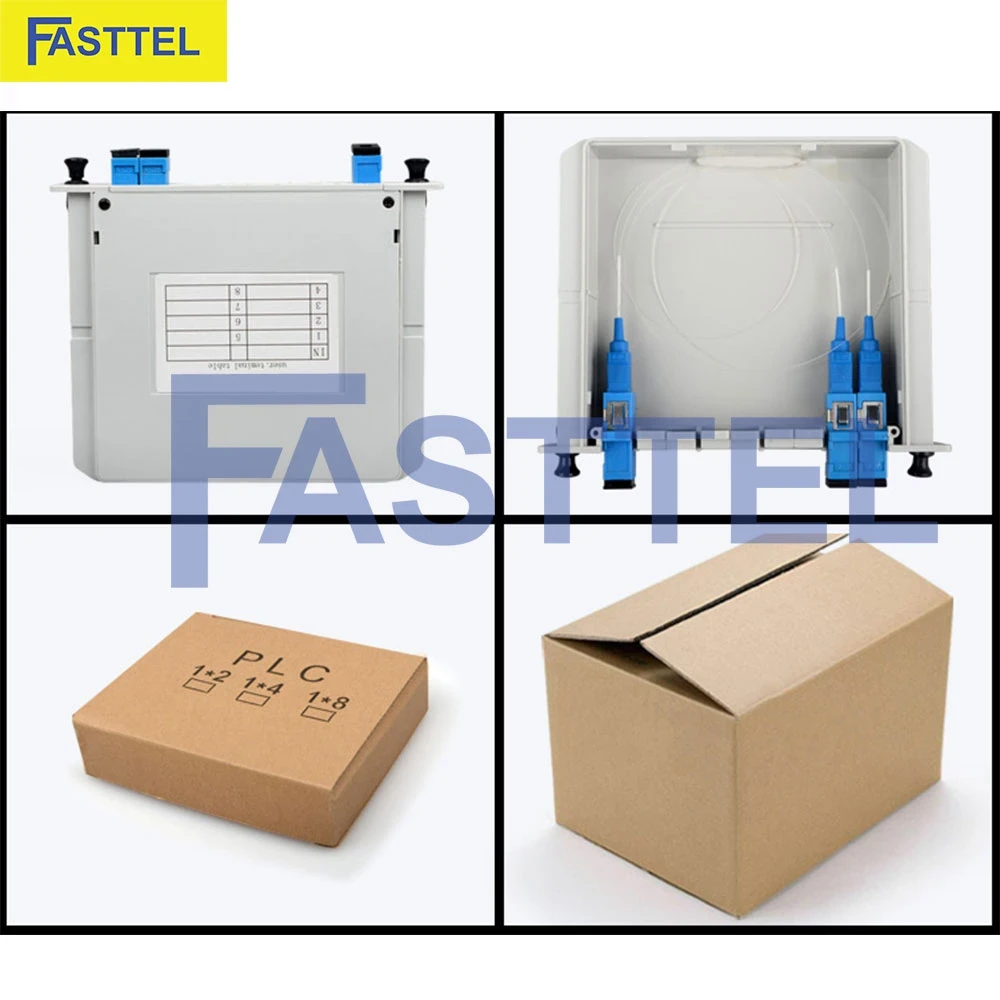

Bộ chia quang Splitter 1x2 SC/UPC lắp sẵn box bao gồm ba thành phần chính:

Bộ chia quang Splitter 1x2 (Optical Splitter PLC 1x2) SC/UPC
3 Adapter SC/UPC chuẩn kết nối với bộ chia
Vỏ box đựng bộ chia làm bằng nhựa ABS

Đặc điểm nổi bật

1. Thiết kế ABS bền chắc

Đặc điểm	Mô tả
Vật liệu	ABS (Acrylonitrile Butadiene Styrene) chất lượng cao
Độ bền cơ học	Chịu được va đập và rung động trong quá trình lắp đặt và sử dụng
Ổn định hóa học	Không bị ảnh hưởng bởi các tác nhân hóa học thông thường trong môi trường lắp đặt
Khả năng chống ẩm	Cấu trúc box kín giúp bảo vệ các thành phần quang học bên trong
Kích thước nhỏ gọn	Phù hợp cho việc lắp đặt trong không gian hạn chế

2. Đầu nối SC/UPC chuyên nghiệp

Đặc điểm	SC (Subscriber Connector)	UPC (Ultra Physical Contact)
Thiết kế	Push-pull, dễ kết nối và ngắt	Bề mặt phẳng đánh bóng chính xác
Cơ chế kết nối	Khóa tự động	Giảm khe hở giữa các bề mặt kết nối
Độ phản xạ ngược	-	Khoảng -50dB
Màu sắc	Xanh dương	Xanh dương

3. Công nghệ PLC (Planar Lightwave Circuit)

Đặc điểm	Mô tả
Cơ chế	Tích hợp vi mạch quang trên nền silicon hoặc silica
Ưu điểm	Chia tín hiệu chính xác và đồng đều
Độ đồng đều	≤ 0.8dB giữa 2 cổng ra

Ứng dụng và lợi ích

1. Mạng FTTH (Fiber To The Home)

Cho phép chia tín hiệu quang từ một sợi cáp chính thành hai nhánh, phục vụ hai hộ gia đình hoặc hai khu vực khác nhau.
Tối ưu hóa việc sử dụng cáp quang, giảm chi phí triển khai mạng.

2. Mạng GPON (Gigabit Passive Optical Network)

Đóng vai trò quan trọng trong kiến trúc mạng PON, cho phép kết nối điểm-đa điểm hiệu quả.
Hỗ trợ băng thông cao và độ trễ thấp cho các dịch vụ như Internet tốc độ cao, IPTV, VoIP.

3. Linh hoạt trong thiết kế mạng

Có thể sử dụng trong các nút mạng trung gian hoặc tại điểm cuối của mạng.
Dễ dàng tích hợp vào các hệ thống mạng hiện có hoặc mới xây dựng.

4. Tiết kiệm chi phí và không gian

Giảm số lượng cáp quang cần thiết trong hệ thống mạng.
Kích thước nhỏ gọn cho phép lắp đặt trong các hộp phân phối quang hoặc tủ mạng có không gian hạn chế.

Xem thêm

THÔNG TIN SẢN PHẨM

Thông Số	Giá Trị
Loại đầu nối	SC/UPC
Loại Sợi Quang	G657A1 0.9mm
Bước sóng hoạt động	1260nm ÷ 1650nm
Băng thông	≥ 20nm
Lượng dư thừa	≤ 0.15 dB
Tỷ lệ ghép	50/50
Suy hao chèn điển hình (IL)	3.4 dB
Suy hao chèn tối đa (IL)	4.0 dB
Phân cực hóa (PDL)	≤ 0.2 dB
Độ ổn định nhiệt	≤ 0.1 dB (-40°C đến +80°C)
Định hướng	≥ 55 dB
Kích thước box (cm)	Rộng 13, Sâu 11.2, cao 2.6
Nhiệt Độ Hoạt Động (°C)	-40°C ~ 85°C
Nhiệt Độ Lưu Trữ (°C)	-40°C ~ 85°C
