Bộ Chia Quang PLC Lắp Sẵn Box SC/APC 1x4

Bộ chia quang PLC lắp sẵn Box SC/APC 1x4 là một thiết bị quan trọng trong hệ thống mạng quang. Nó được sử dụng để chia tín hiệu quang từ một nguồn đầu vào thành bốn đầu ra, giúp tối ưu hóa việc phân phối tín hiệu trong mạng FTTH (Fiber To The Home) và các ứng dụng viễn thông khác.

Đặc điểm kỹ thuật

Cấu tạo chi tiết

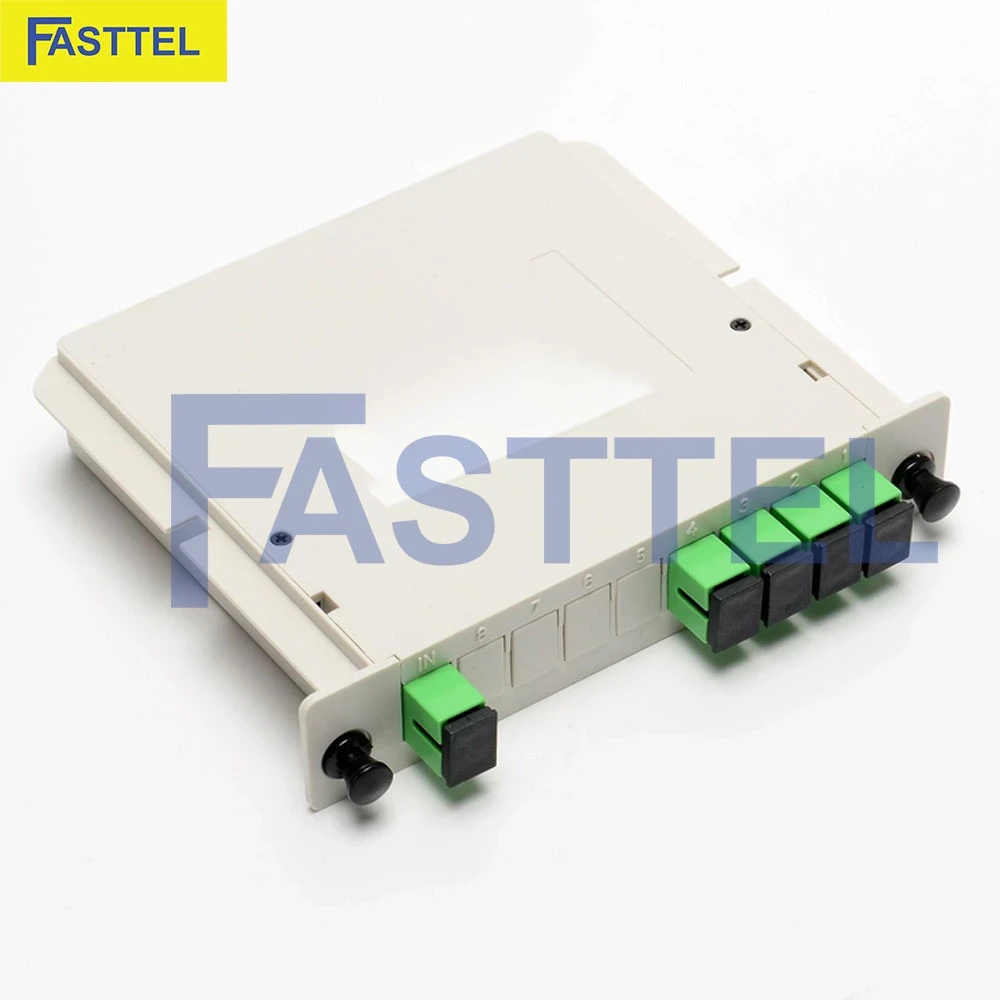

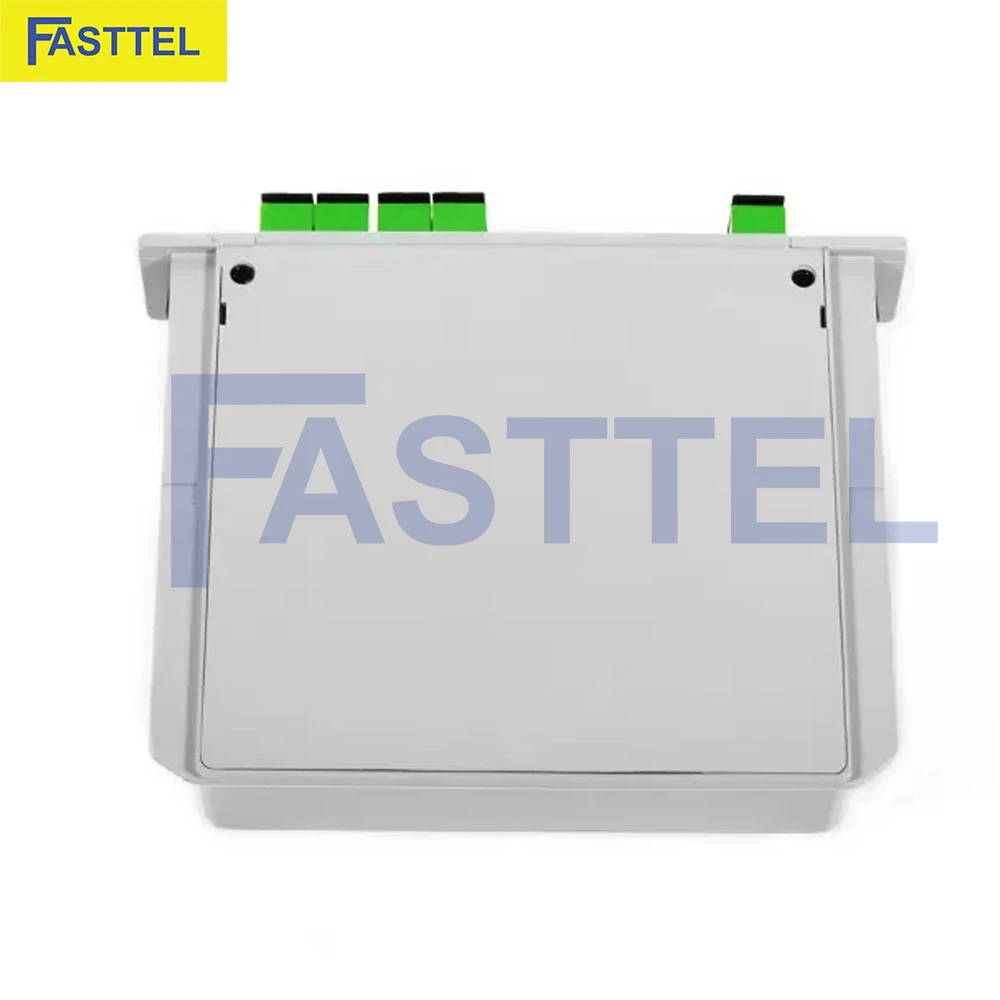

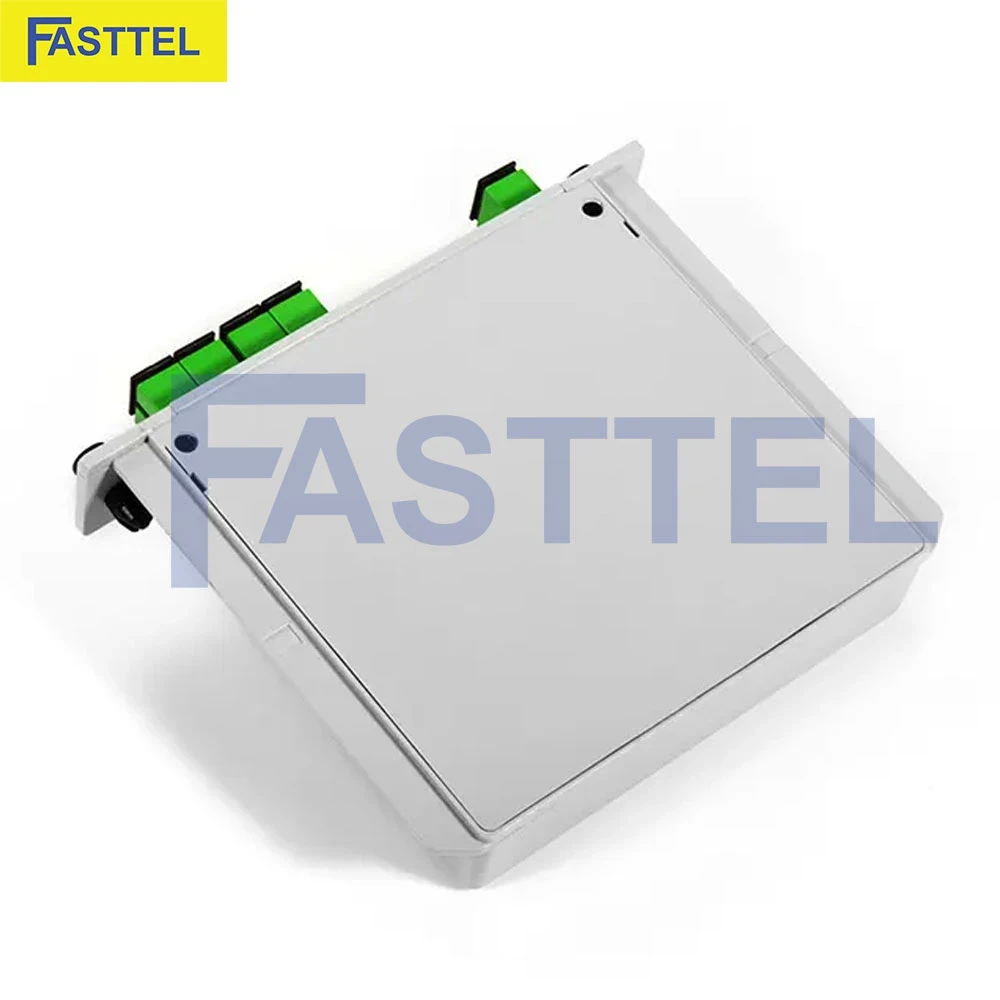

• Bộ chia quang PLC 1x4 SC/APC: Đây là thành phần cốt lõi của thiết bị, có chức năng chia tín hiệu quang từ một đầu vào thành bốn đầu ra. Sử dụng công nghệ PLC (Planar Lightwave Circuit) để đảm bảo chia tín hiệu chính xác và đồng đều.
• Vỏ box ABS
• Adapter SC/APC: Thiết bị được trang bị 5 đầu nối quang adapter SC/APC, bao gồm 1 đầu vào và 4 đầu ra

Nguyên lý hoạt động

Bộ chia quang PLC lắp sẵn Box SC/APC 1x4 hoạt động dựa trên nguyên lý của công nghệ PLC (Planar Lightwave Circuit). Dưới đây là giải thích chi tiết về nguyên lý hoạt động:

• Đầu vào tín hiệu:
  • Tín hiệu quang đầu vào được đưa vào bộ chia thông qua cổng input SC/APC.
  • Tín hiệu này thường là ánh sáng đơn sắc với bước sóng nằm trong khoảng 1260-1650nm.
• Dẫn sóng quang:
  • Tín hiệu quang được dẫn vào một dẫn sóng quang (waveguide) được tạo ra trên một chip silicon hoặc silica.
  • Dẫn sóng quang này được chế tạo bằng kỹ thuật lithography, tạo ra các kênh dẫn sóng cực nhỏ trên bề mặt chip.
• Cấu trúc Y-branch:
  • Trong trường hợp bộ chia 1x4, dẫn sóng quang sẽ chia thành hai nhánh theo cấu trúc chữ Y.
  • Mỗi nhánh sau đó lại tiếp tục chia thành hai, tạo ra tổng cộng bốn đường dẫn sóng quang.
• Phân chia công suất:
  • Khi tín hiệu quang đi qua cấu trúc Y-branch, nó được chia đều về công suất.
  • Trong lý tưởng, mỗi nhánh ra sẽ nhận được 25% công suất của tín hiệu đầu vào.
• Kiểm soát mode:
  • Cấu trúc PLC được thiết kế để duy trì mode truyền sóng, đảm bảo tín hiệu ra có chất lượng tốt.
  • Việc kiểm soát mode giúp giảm thiểu suy hao và méo tín hiệu.
• Bù trừ phân cực:
  • PLC splitter được thiết kế để hoạt động với mọi trạng thái phân cực của ánh sáng đầu vào.
  • Điều này đảm bảo hiệu suất ổn định bất kể sự thay đổi phân cực do uốn cong hoặc xoắn sợi quang.
• Đầu ra tín hiệu:
  • Bốn tín hiệu quang đã được chia sẽ được dẫn ra ngoài thông qua bốn cổng output SC/APC.
  • Mỗi tín hiệu ra có công suất xấp xỉ bằng 1/4 công suất tín hiệu đầu vào, trừ đi một lượng suy hao nhỏ.
• Xử lý nhiễu xạ:
  • Cấu trúc PLC được thiết kế để giảm thiểu hiện tượng nhiễu xạ tại các điểm chia tín hiệu.
  • Điều này giúp duy trì chất lượng tín hiệu và giảm suy hao không mong muốn.
• Cân bằng công suất:
  • Độ đồng đều giữa các cổng ra (thường ≤ 0.8dB) được đảm bảo thông qua việc thiết kế cẩn thận các dẫn sóng quang.
  • Điều này đảm bảo rằng tất cả các thiết bị downstream nhận được tín hiệu với công suất tương đương nhau.
• Xử lý nhiệt:
  • Cấu trúc PLC được thiết kế để hoạt động ổn định trong dải nhiệt độ rộng (-40°C đến 85°C).
  • Vật liệu và cấu trúc được chọn để giảm thiểu ảnh hưởng của nhiệt độ lên hiệu suất chia tín hiệu.
  • Nguyên lý hoạt động này cho phép Bộ chia quang PLC chia tín hiệu quang một cách chính xác, đồng đều và với độ tin cậy cao, đáp ứng nhu cầu của các hệ thống mạng quang hiện đại.
