Cấu tạo và đặc điểm

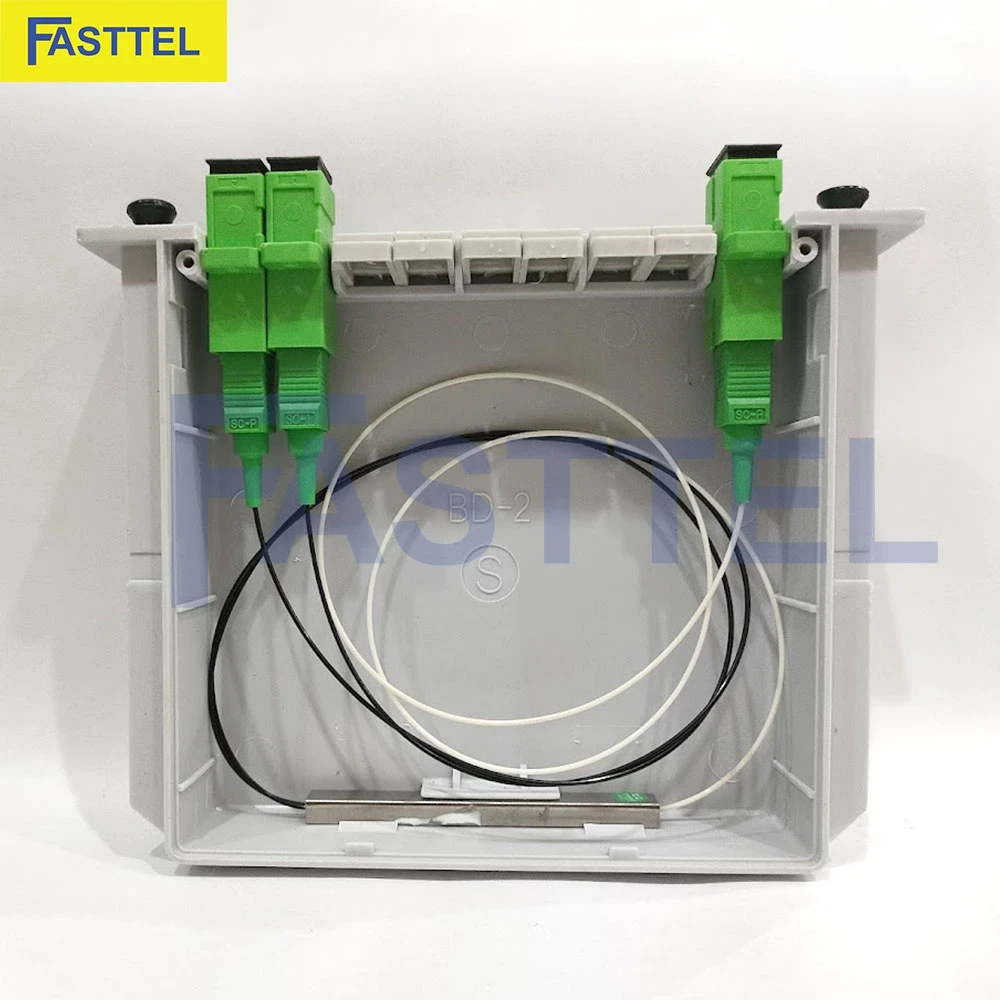

Bộ chia quang Splitter 1x2 SC/APC lắp sẵn box là một thiết bị tích hợp, bao gồm ba thành phần chính:
Bộ chia quang Splitter 1x2 (Optical Splitter PLC 1x2) SC/APC
Vỏ box đựng bộ chia làm bằng nhựa ABS
3 Adapter SC/APC chuẩn kết nối với bộ chia

1. Bộ chia quang Splitter 1x2 SC/APC

Đây là thành phần cốt lõi của thiết bị, có chức năng chia tín hiệu quang từ một đầu vào thành hai đầu ra.

Thông số	Giá trị	Giải thích
Loại	Bộ chia tín hiệu quang ABS 1x2	Thiết bị chia một tín hiệu đầu vào thành 2 tín hiệu đầu ra
Đầu Nối	SC/APC	SC: Đầu nối vuông góc phổ biến; APC: Phương pháp đánh bóng bề mặt góc 8 độ
Suy Hao	≤ 4.0dB	Mức độ suy giảm cường độ tín hiệu tối đa khi đi qua bộ chia
Độ Đồng Đều	≤ 0.8dB	Chênh lệch công suất tối đa giữa các cổng ra
Độ Dài Sóng	1260-1650nm	Phạm vi bước sóng ánh sáng mà bộ chia có thể hoạt động hiệu quả
Nhiệt Độ Hoạt Động	-40°C đến 85°C	Dải nhiệt độ mà thiết bị có thể hoạt động an toàn

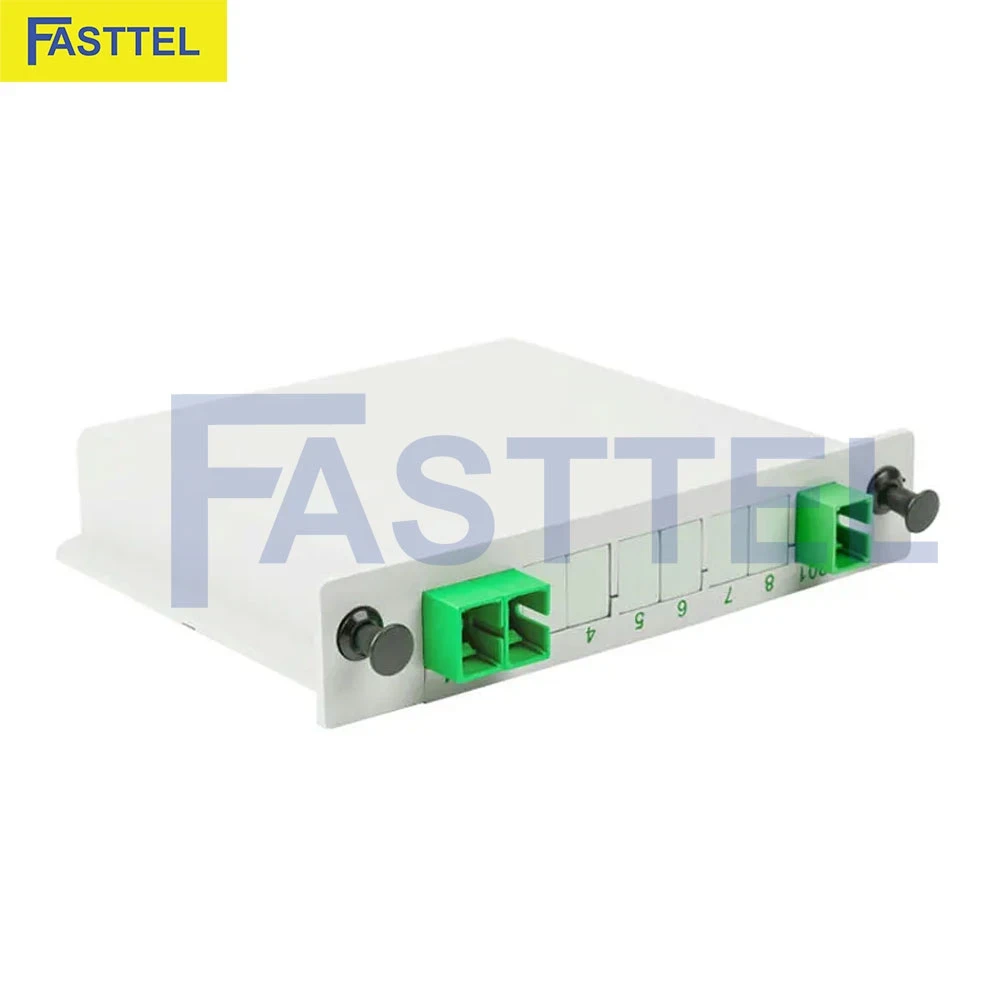

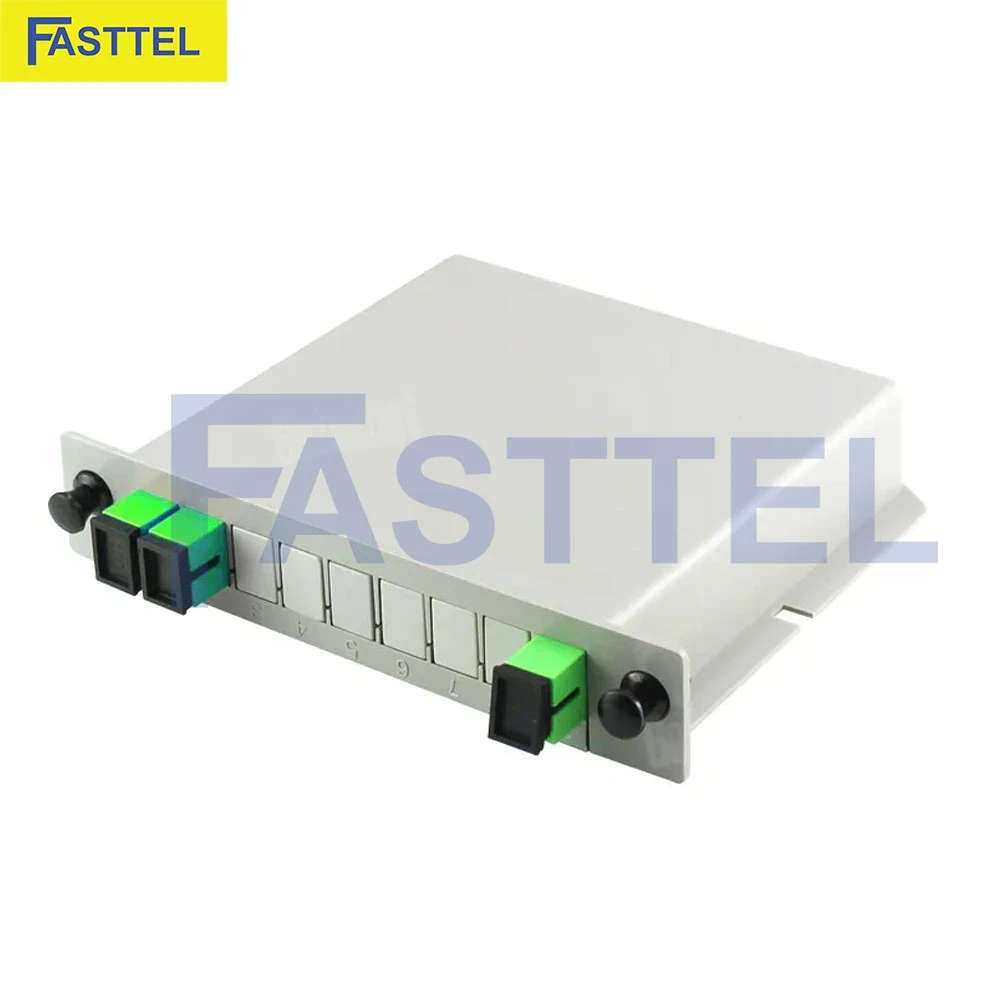

Vỏ box được làm từ nhựa ABS (Acrylonitrile Butadiene Styrene) chất lượng cao, mang lại nhiều ưu điểm:

Đặc điểm	Mô tả
Độ bền cơ học	Chịu được va đập và rung động trong quá trình lắp đặt và sử dụng
Ổn định hóa học	Không bị ảnh hưởng bởi các tác nhân hóa học thông thường trong môi trường lắp đặt
Khả năng chống ẩm	Cấu trúc box kín giúp bảo vệ các thành phần quang học bên trong

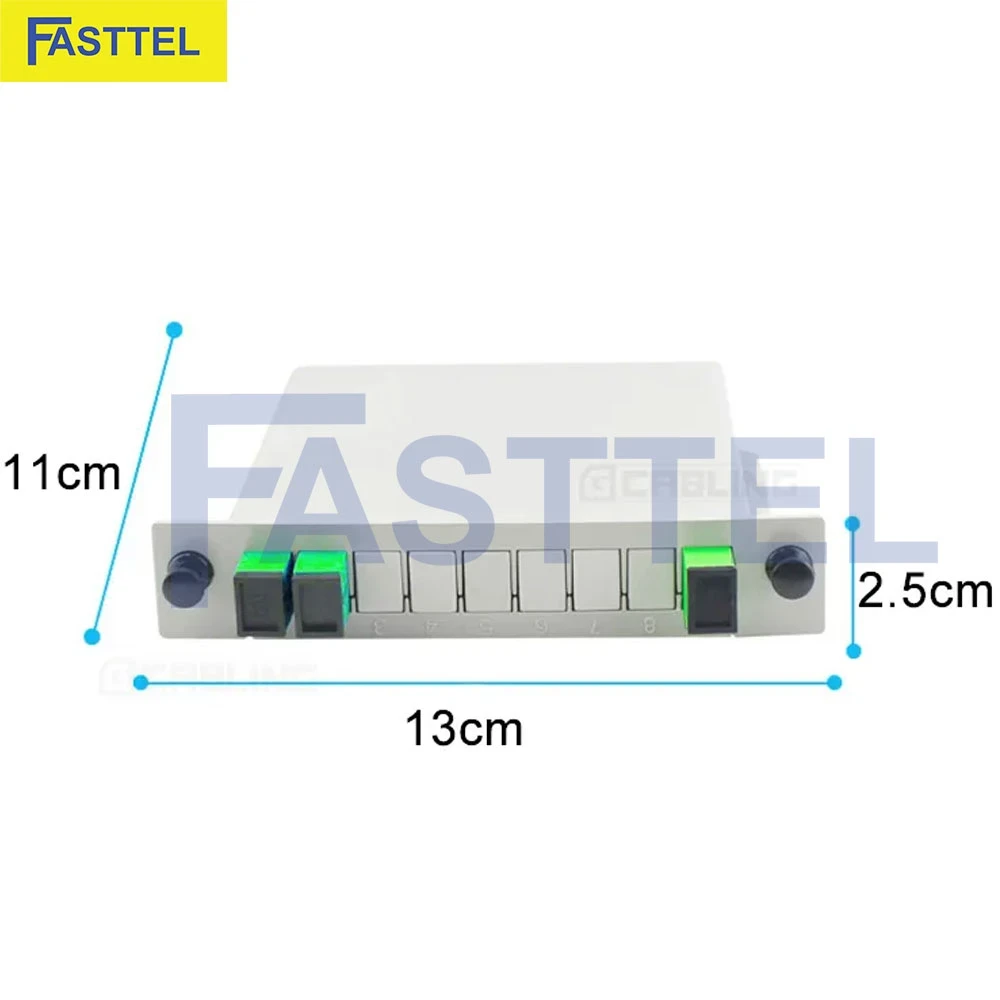

Kích thước nhỏ gọn	Thường có kích thước khoảng 100mm x 80mm x 10mm, phù hợp cho việc lắp đặt trong không gian hạn chế

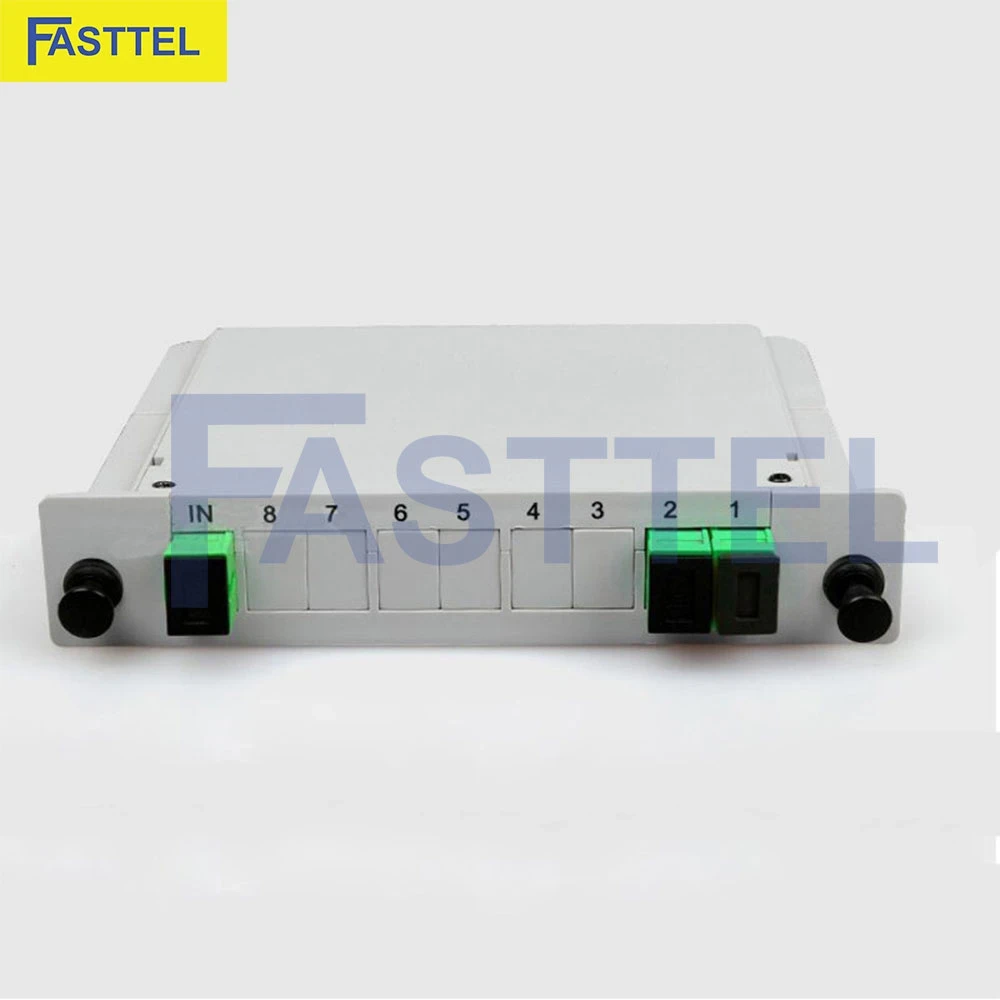

Thiết bị được trang bị 3 đầu nối quang adapter SC/APC, bao gồm 1 đầu vào và 2 đầu ra:

Đặc điểm	SC (Subscriber Connector)	APC (Angled Physical Contact)
Thiết kế	Push-pull, dễ kết nối và ngắt	Bề mặt đầu connector vát góc 8 độ
Cơ chế kết nối	Khóa tự động	Giảm phản xạ ngược, tăng hiệu suất truyền tín hiệu
Độ phản xạ ngược	-	Khoảng -60dB hoặc tốt hơn
Màu sắc	Xanh lá	Xanh lá

Đặc điểm	SC/APC	SC/UPC
Góc đánh bóng	8 độ	0 độ (phẳng)
Độ phản xạ ngược	-60dB hoặc tốt hơn	Khoảng -50dB
Màu sắc	Xanh lá	Xanh dương
Ứng dụng phù hợp	Hệ thống đòi hỏi độ phản xạ ngược cực thấp, như CATV	Nhiều ứng dụng thông thường
