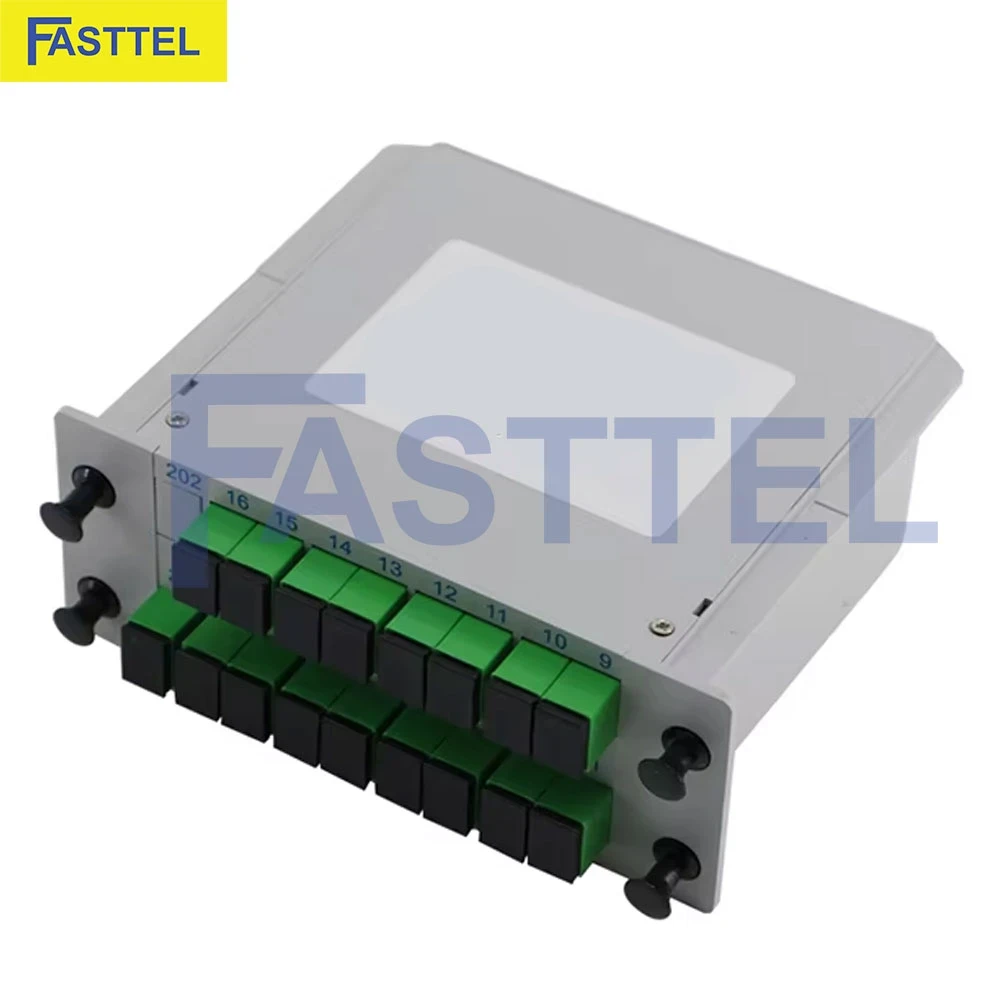

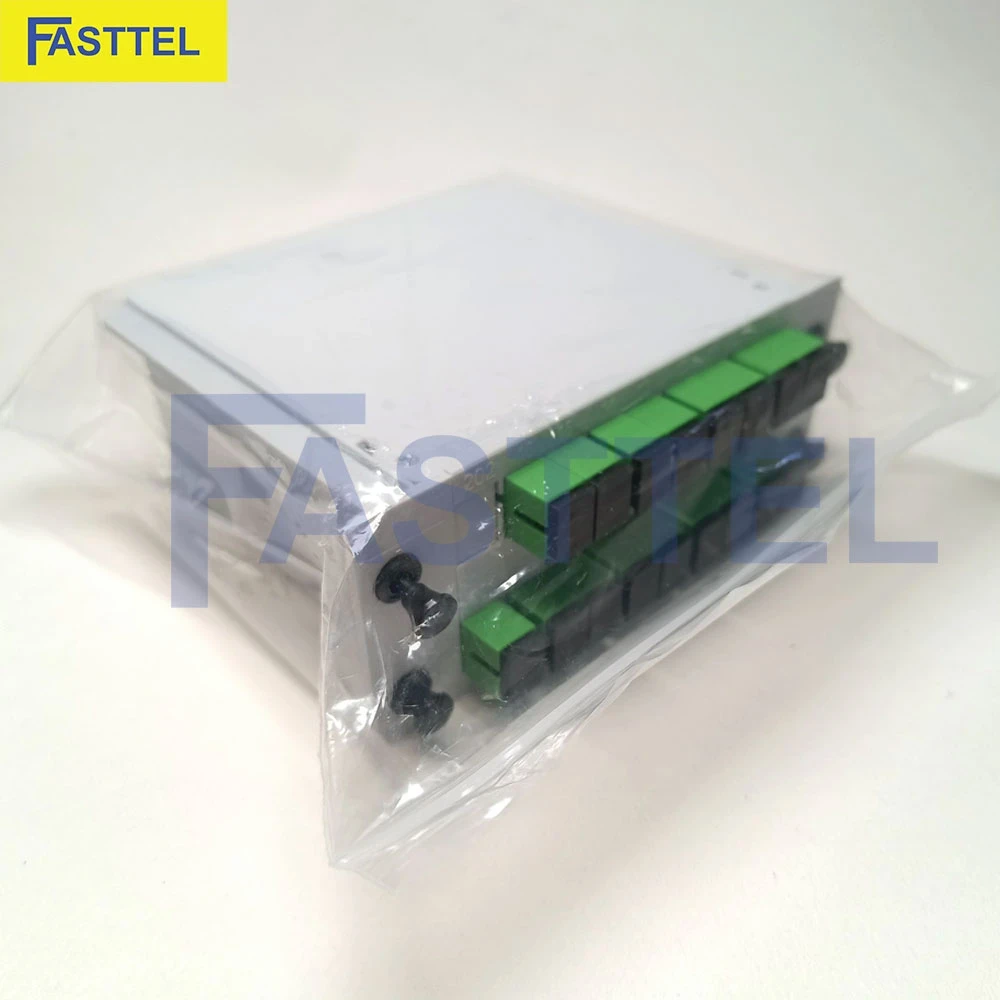

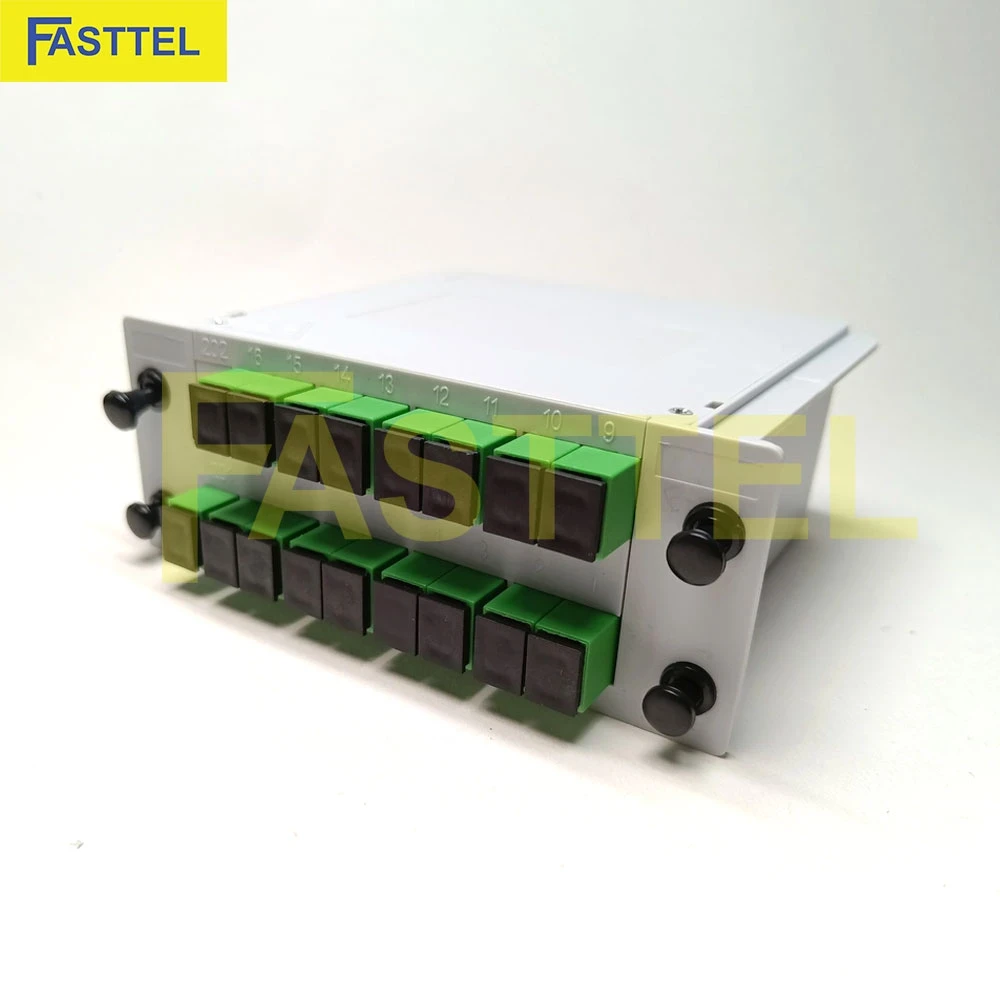

1. Tổng quan sản phẩm
Bộ chia quang Splitter 1x16 SC/APC lắp sẵn box, còn được gọi là Mini PLC Splitter 1x16 lắp box, là một thiết bị then chốt trong ngành công nghệ viễn thông hiện đại. Đóng vai trò quan trọng trong việc phát triển và tối ưu hóa mạng FTTH (Fiber To The Home) và GPON (Gigabit Passive Optical Network), thiết bị này là một thành phần không thể thiếu trong hệ thống mạng quang thụ động.
2. Đặc điểm kỹ thuật
|
Thông số
|
Giá trị
|
Ý nghĩa
|
|
Loại
|
Bộ chia tín hiệu quang PLC 1x16
|
Sử dụng công nghệ PLC (Planar Lightwave Circuit) để chia tín hiệu
|
|
Đầu Nối
|
SC/APC
|
|
|
Suy Hao
|
≤ 13.7dB
|
Mức độ suy giảm cường độ tín hiệu tối đa khi đi qua bộ chia
|
|
Độ Đồng Đều
|
≤ 1.0dB
|
Chênh lệch công suất tối đa giữa các cổng ra
|
|
Độ Dài Sóng
|
1260-1650nm
|
Phạm vi bước sóng ánh sáng mà bộ chia có thể hoạt động hiệu quả
|
|
Nhiệt Độ Hoạt Động
|
-40°C đến 85°C
|
Dải nhiệt độ mà thiết bị có thể hoạt động an toàn
|
|
Độ ẩm hoạt động
|
5% - 95%
|
Phạm vi độ ẩm mà thiết bị có thể hoạt động bình thường
|
|
Tuổi thọ
|
> 15 năm
|
Thời gian hoạt động dự kiến trong điều kiện sử dụng bình thường
|

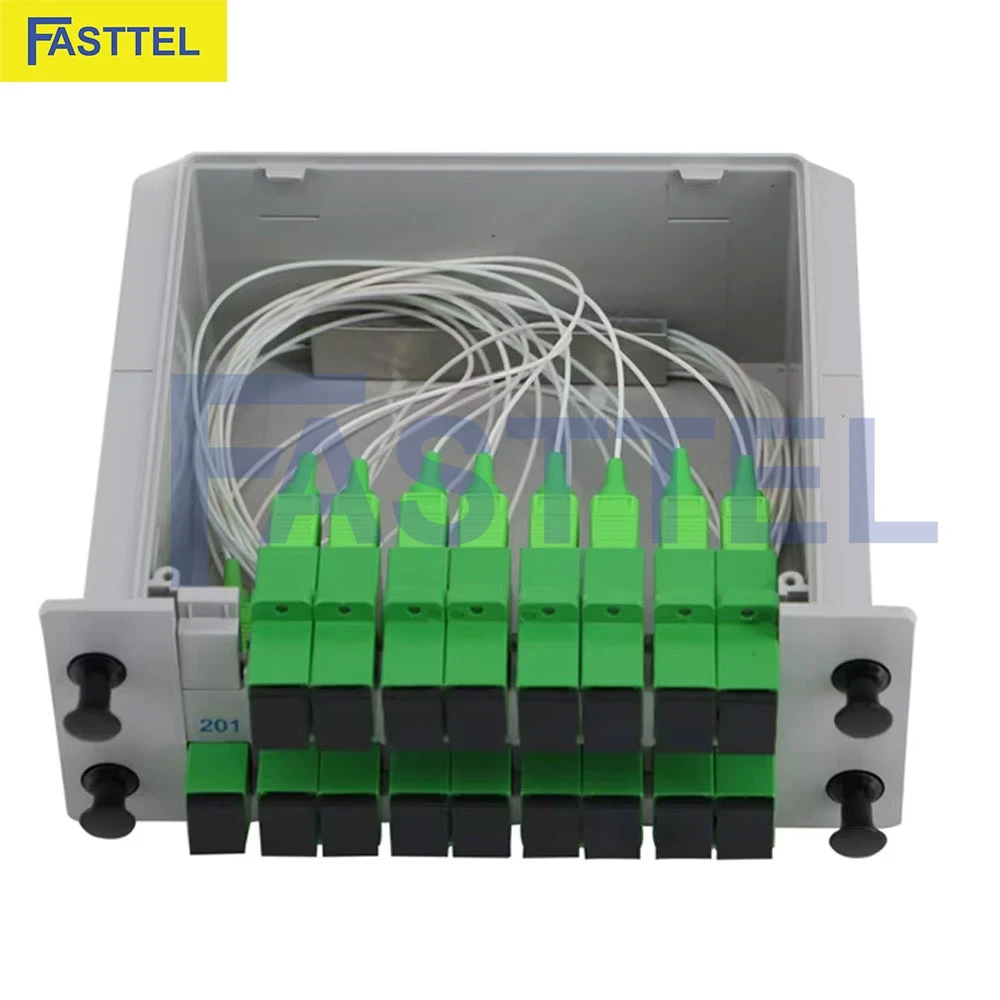

3. Cấu tạo chi tiết
3.1 Bộ chia quang Splitter 1x16 (Optical Splitter PLC 1x16) SC/APC
Đây là thành phần cốt lõi của thiết bị, có chức năng chia tín hiệu quang từ một đầu vào thành 16 đầu ra. Sử dụng công nghệ PLC (Planar Lightwave Circuit) để đảm bảo chia tín hiệu chính xác và đồng đều.

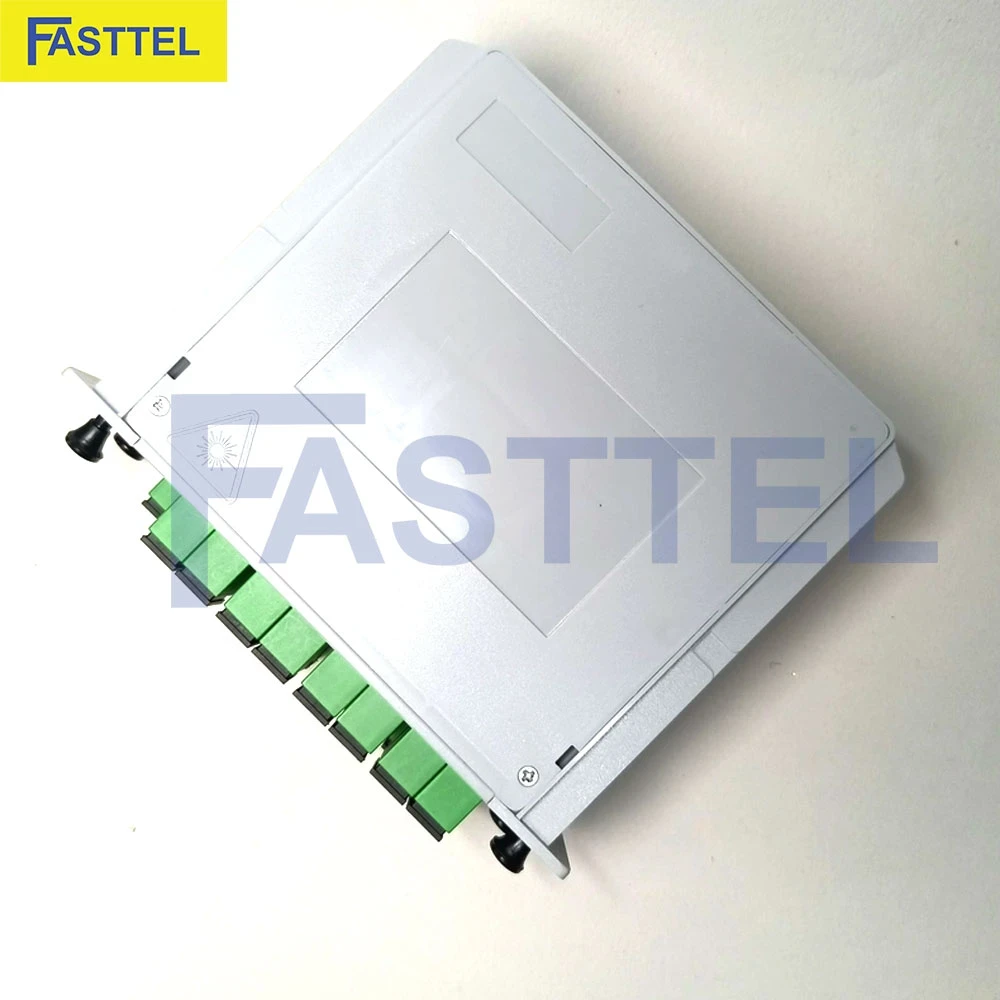

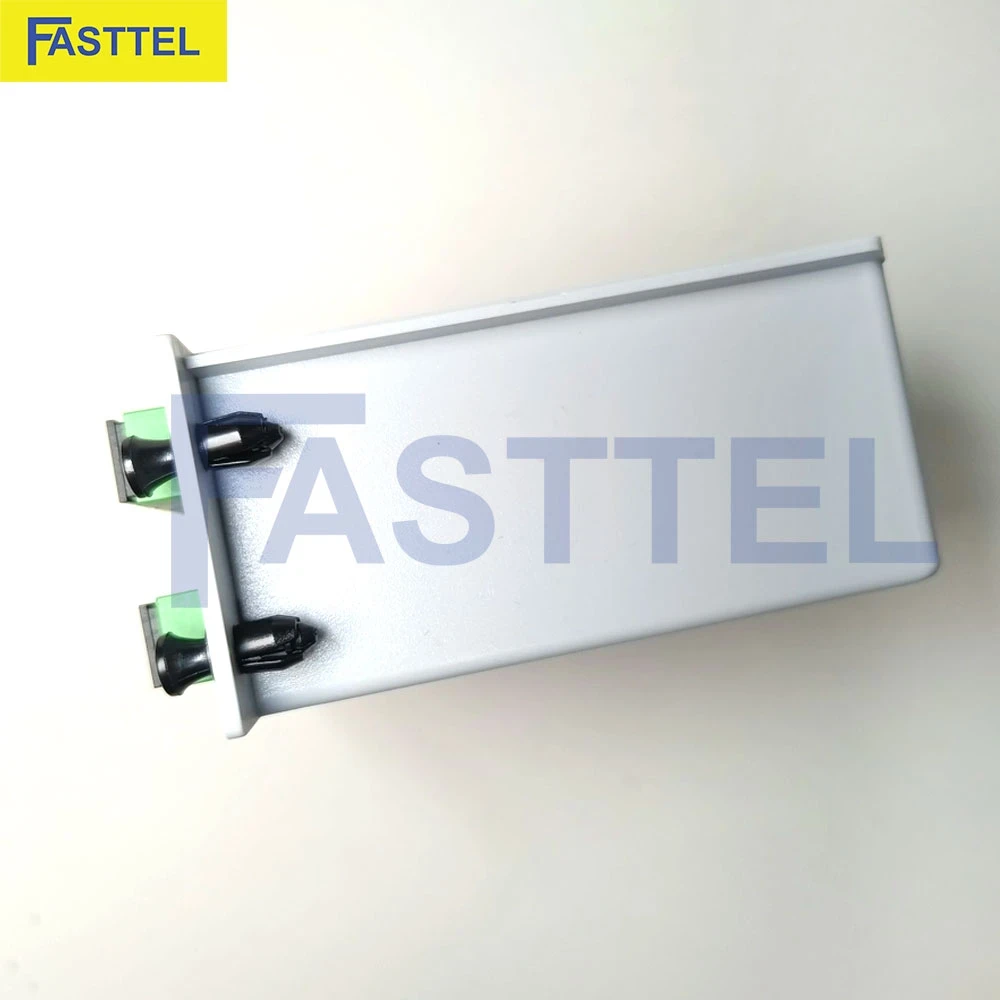

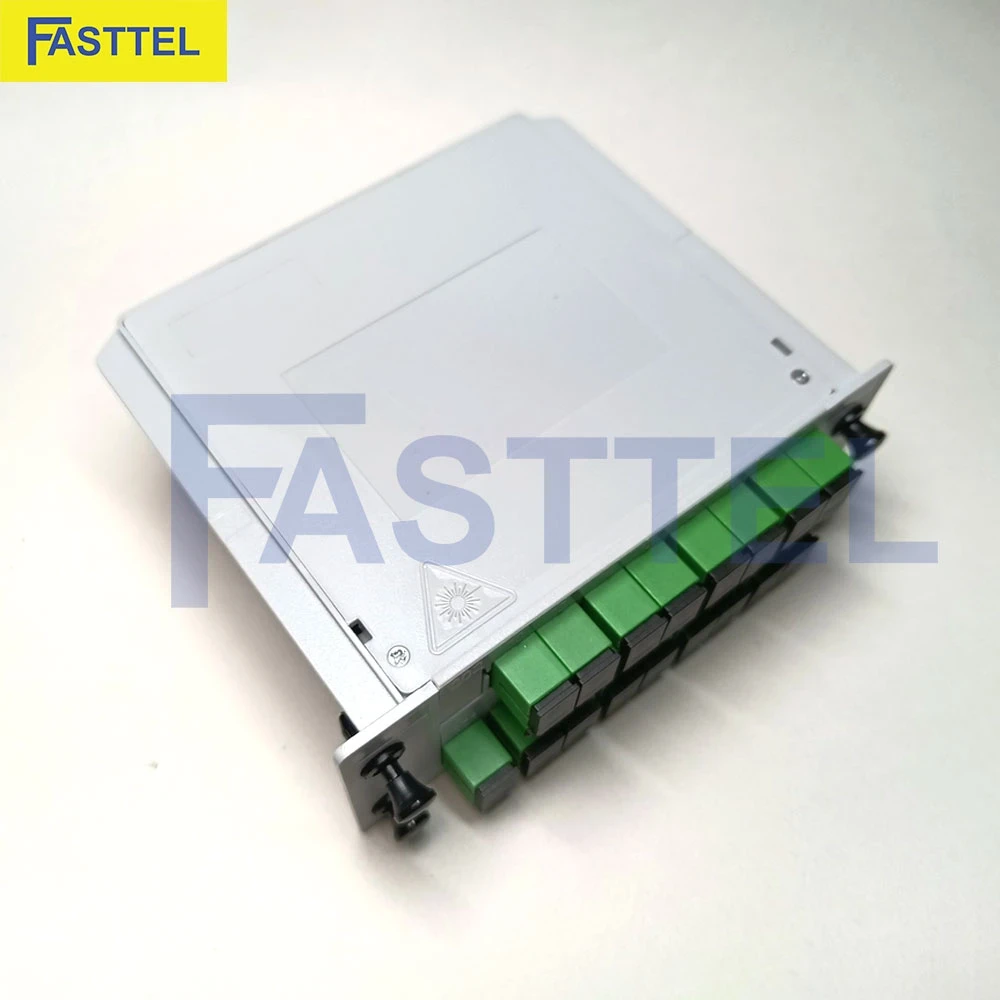

3.2 Vỏ box ABS
Vỏ box được làm từ nhựa ABS (Acrylonitrile Butadiene Styrene) chất lượng cao, mang lại nhiều ưu điểm.

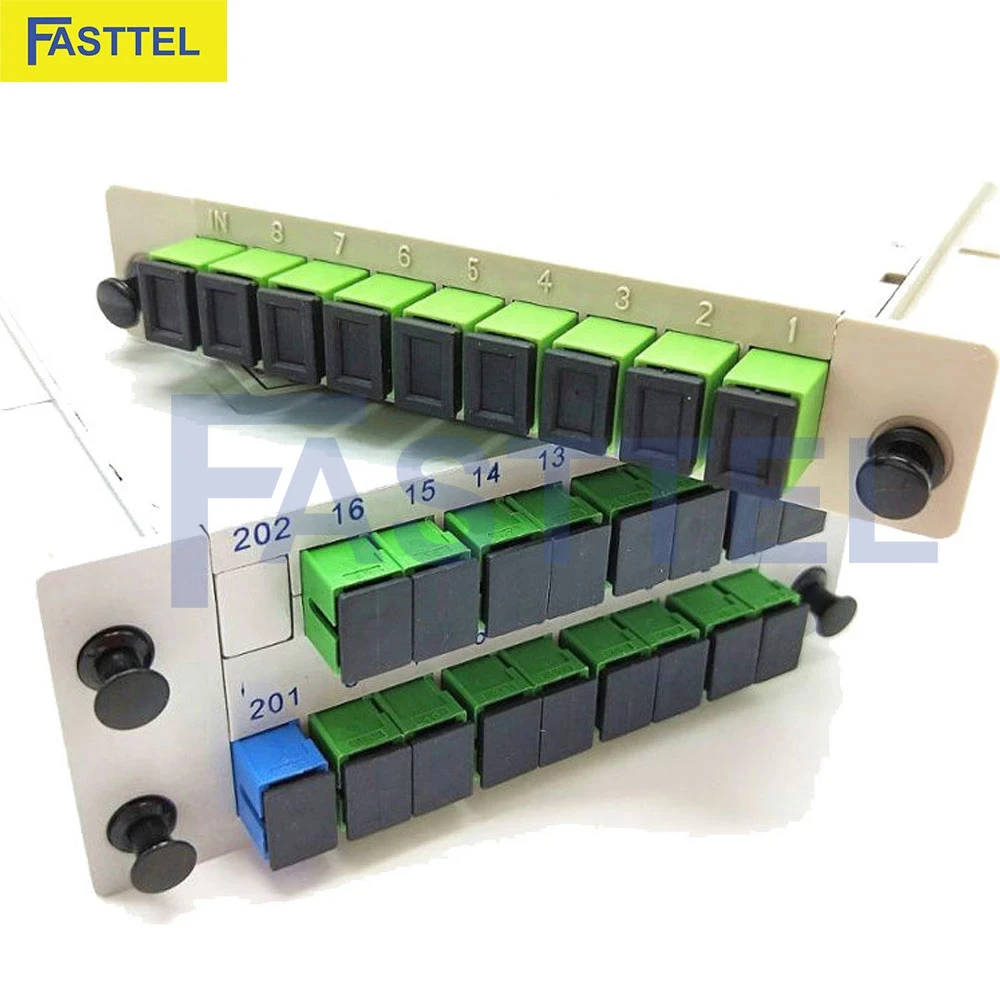

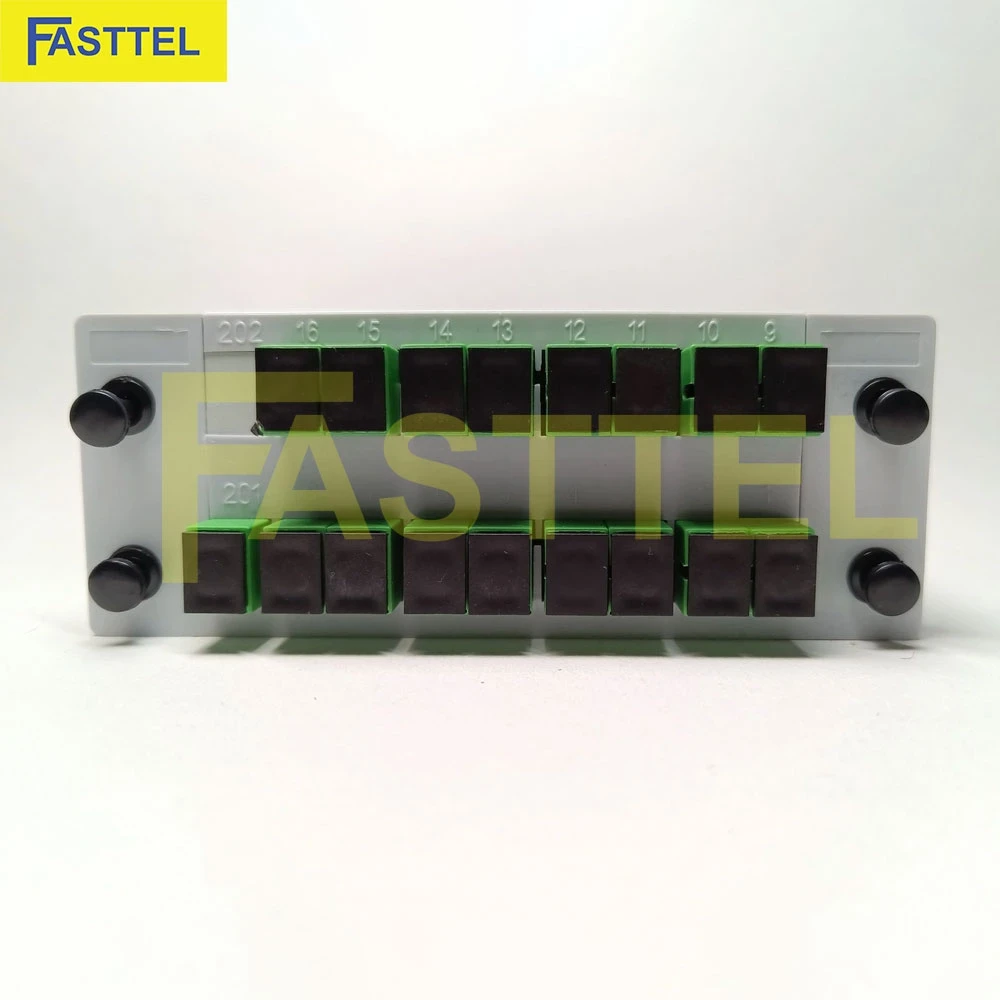

3.3 Adapter SC/APC
Thiết bị được trang bị 17 đầu nối quang adapter SC/APC, bao gồm 1 đầu vào và 16 đầu ra:
|
Đặc điểm
|
SC (Subscriber Connector)
|
APC (Angled Physical Contact)
|
|
Thiết kế
|
Push-pull, dễ kết nối và ngắt
|
Đầu connector được mài vát 8 độ
|
|
Cơ chế kết nối
|
Khóa tự động
|
Giảm phản xạ ngược, tăng hiệu suất truyền tín hiệu
|
|
Độ phản xạ ngược
|
|
Khoảng -65dB hoặc tốt hơn
|
|
Màu sắc
|
Xanh lá
|
Xanh lá
|
|
Vật liệu
|
Thân bằng nhựa, ống bọc bằng gốm zirconia
|
Đảm bảo độ bền và hiệu suất cao
|
|
Tuổi thọ kết nối
|
> 1000 lần cắm/rút
|
Đảm bảo độ bền trong quá trình sử dụng lâu dài
|
4. Nguyên lý hoạt động
- Bộ chia quang Splitter 1x16 SC/APC hoạt động dựa trên nguyên lý của công nghệ PLC (Planar Lightwave Circuit):
- Tín hiệu quang đầu vào được đưa vào bộ chia thông qua cổng input SC/APC.
- Tín hiệu này được dẫn qua một mạch quang tích hợp trên nền silicon hoặc silica.
- Mạch quang này chia tín hiệu thành 16 phần tương đương nhau.
- Mỗi phần tín hiệu được dẫn ra ngoài thông qua 16 cổng output SC/APC.
- Quá trình này đảm bảo việc chia tín hiệu được thực hiện một cách chính xác và đồng đều, với mức suy hao tối thiểu.
5. Ứng dụng mở rộng
- Mạng FTTH (Fiber To The Home)
- Mạng GPON (Gigabit Passive Optical Network)
- Mạng doanh nghiệp và campus
- Trung tâm dữ liệu
- Hệ thống giám sát và an ninh
- Mạng 5G và Small Cell
- Hệ thống viễn thông
6. Lợi ích và ưu điểm
|
Lợi ích
|
Mô tả
|
|
Hiệu suất cao
|
- Chia tín hiệu quang một cách chính xác và đồng đều
- Suy hao thấp, đảm bảo chất lượng tín hiệu đầu ra
- Hỗ trợ băng thông rộng, phù hợp cho các ứng dụng đòi hỏi tốc độ cao
|
|
Tiết kiệm chi phí
|
- Giảm đáng kể số lượng cáp quang cần thiết trong hệ thống mạng
- Tối ưu hóa việc sử dụng tài nguyên mạng, giảm chi phí vận hành
- Tuổi thọ cao, giảm chi phí bảo trì và thay thế
|
|
Linh hoạt trong triển khai
|
- Kích thước nhỏ gọn, dễ dàng lắp đặt trong các không gian hạn chế
- Có thể sử dụng trong nhiều môi trường khác nhau, từ trong nhà đến ngoài trời
- Dễ dàng tích hợp vào các hệ thống mạng hiện có hoặc mới xây dựng
|
|
Độ tin cậy cao
|
- Thiết kế bền bỉ, chống chịu tốt với các tác động môi trường
- Hoạt động ổn định trong dải nhiệt độ và độ ẩm rộng
- Đạt các tiêu chuẩn công nghiệp về độ tin cậy và hiệu suất
|
|
Khả năng mở rộng
|
- Dễ dàng mở rộng mạng lưới bằng cách thêm các bộ chia quang
- Hỗ trợ việc nâng cấp băng thông trong tương lai mà không cần thay đổi cơ sở hạ tầng
- Phù hợp cho các dự án triển khai mạng quy mô lớn và dài hạn
|
