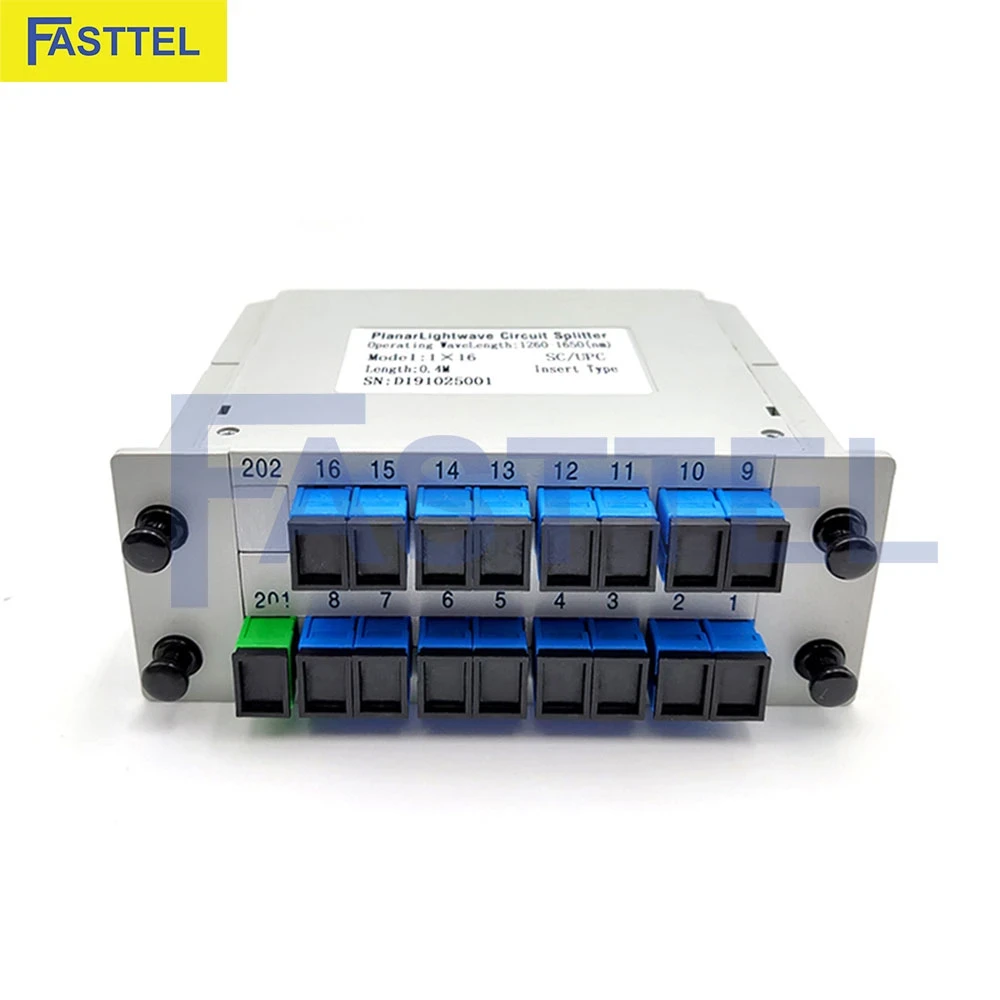

Bộ chia quang Splitter 1x16 SC/UPC lắp sẵn box, còn được gọi là Mini PLC Splitter 1x16 lắp box, là một thiết bị then chốt trong ngành công nghệ viễn thông hiện đại. Đóng vai trò quan trọng trong việc phát triển và tối ưu hóa mạng FTTH (Fiber To The Home) và GPON (Gigabit Passive Optical Network), thiết bị này là một thành phần không thể thiếu trong hệ thống mạng quang thụ động.
Cấu tạo chi tiết
Bộ chia quang Splitter 1x16 SC/UPC lắp sẵn box bao gồm ba thành phần chính:
1. Bộ chia quang Splitter 1x16 (Optical Splitter PLC 1x16) SC/UPC
Đây là thành phần cốt lõi của thiết bị, có chức năng chia tín hiệu quang từ một đầu vào thành tám đầu ra.
|
Thông số
|
Giá trị
|
Giải thích
|
|
Loại
|
Bộ chia tín hiệu quang PLC 1x16
|
Sử dụng công nghệ PLC (Planar Lightwave Circuit) để chia tín hiệu
|
|
Đầu Nối
|
SC/UPC
|
SC: Subscriber Connector, UPC: Ultra Physical Contact
|
|
Suy Hao
|
≤ 13.7dB
|
Mức độ suy giảm cường độ tín hiệu tối đa khi đi qua bộ chia
|
|
Độ Đồng Đều
|
≤ 1.0dB
|
Chênh lệch công suất tối đa giữa các cổng ra
|
|
Độ Dài Sóng
|
1260-1650nm
|
Phạm vi bước sóng ánh sáng mà bộ chia có thể hoạt động hiệu quả
|
|
Nhiệt Độ Hoạt Động
|
-40°C đến 85°C
|
Dải nhiệt độ mà thiết bị có thể hoạt động an toàn
|
|
Độ ẩm hoạt động
|
5% - 95%
|
Phạm vi độ ẩm mà thiết bị có thể hoạt động bình thường
|
|
Tuổi thọ
|
> 15 năm
|
Thời gian hoạt động dự kiến trong điều kiện sử dụng bình thường
|
2. Vỏ box ABS
Vỏ box được làm từ nhựa ABS (Acrylonitrile Butadiene Styrene) chất lượng cao, mang lại nhiều ưu điểm:
|
Đặc điểm
|
Mô tả
|
|
Độ bền cơ học
|
Chịu được va đập và rung động trong quá trình lắp đặt và sử dụng
|
|
Ổn định hóa học
|
Không bị ảnh hưởng bởi các tác nhân hóa học thông thường trong môi trường lắp đặt
|
|
Khả năng chống ẩm
|
Cấu trúc box kín giúp bảo vệ các thành phần quang học bên trong
|
|
Màu sắc
|
Thường là màu trắng hoặc xám nhạt
|
|
Khả năng chống cháy
|
Đạt tiêu chuẩn UL94-V0
|
3. Adapter SC/UPC
Thiết bị được trang bị 17 đầu nối quang adapter SC/UPC, bao gồm 1 đầu vào và 16 đầu ra:
|
Đặc điểm
|
SC (Subscriber Connector)
|
UPC (Ultra Physical Contact)
|
|
Thiết kế
|
Push-pull, dễ kết nối và ngắt
|
Bề mặt đầu connector phẳng
|
|
Cơ chế kết nối
|
Khóa tự động
|
Giảm phản xạ ngược, tăng hiệu suất truyền tín hiệu
|
|
Độ phản xạ ngược
|
|
Khoảng -50dB hoặc tốt hơn
|
|
Màu sắc
|
Xanh dương
|
Xanh dương
|
|
Vật liệu
|
Thân bằng nhựa, ống bọc bằng gốm zirconia
|
Đảm bảo độ bền và hiệu suất cao
|
|
Tuổi thọ kết nối
|
> 1000 lần cắm/rút
|
Đảm bảo độ bền trong quá trình sử dụng lâu dài
|
Nguyên lý hoạt động
Bộ chia quang Splitter 1x16 SC/UPC hoạt động dựa trên nguyên lý của công nghệ PLC (Planar Lightwave Circuit):
- Tín hiệu quang đầu vào được đưa vào bộ chia thông qua cổng input SC/UPC.
- Tín hiệu này được dẫn qua một mạch quang tích hợp trên nền silicon hoặc silica.
- Mạch quang này chia tín hiệu thành 8 phần tương đương nhau.
- Mỗi phần tín hiệu được dẫn ra ngoài thông qua 8 cổng output SC/UPC.
- Quá trình này đảm bảo việc chia tín hiệu được thực hiện một cách chính xác và đồng đều, với mức suy hao tối thiểu.
Ứng dụng mở rộng
- Mạng FTTH (Fiber To The Home)
- Phân phối tín hiệu Internet tốc độ cao đến các hộ gia đình trong khu dân cư.
- Hỗ trợ triển khai dịch vụ truyền hình cáp quang (IPTV) chất lượng cao.
- Tối ưu hóa việc sử dụng cáp quang, giảm đáng kể chi phí triển khai mạng.
- Mạng GPON (Gigabit Passive Optical Network)
- Đóng vai trò quan trọng trong kiến trúc mạng PON, cho phép kết nối điểm-đa điểm hiệu quả.
- Hỗ trợ băng thông cao và độ trễ thấp cho các dịch vụ như Internet tốc độ cao, IPTV, VoIP.
- Tạo nền tảng cho việc triển khai các dịch vụ đám mây và IoT (Internet of Things) trong môi trường đô thị thông minh.
- Mạng doanh nghiệp và campus
- Phân phối tín hiệu mạng trong các tòa nhà văn phòng lớn hoặc khuôn viên trường học.
- Hỗ trợ triển khai hệ thống mạng LAN quang tốc độ cao.
- Tạo cơ sở hạ tầng cho các ứng dụng như video conference, cloud computing, và big data trong môi trường doanh nghiệp.
- Trung tâm dữ liệu
- Phân phối tín hiệu quang giữa các rack server trong trung tâm dữ liệu.
- Hỗ trợ triển khai mạng SAN (Storage Area Network) tốc độ cao.
- Tối ưu hóa việc kết nối giữa các thiết bị trong môi trường điện toán đám mây.
- Hệ thống giám sát và an ninh
- Phân phối tín hiệu cho hệ thống camera IP trong các khu phức hợp lớn.
- Hỗ trợ triển khai hệ thống kiểm soát truy cập dựa trên mạng quang.
- Tạo nền tảng cho các ứng dụng IoT trong lĩnh vực an ninh thông minh.
- Mạng 5G và Small Cell
- Hỗ trợ phân phối tín hiệu quang trong mạng backhaul cho các trạm phát 5G.
- Tối ưu hóa việc triển khai mạng small cell trong môi trường đô thị.
- Tạo cơ sở hạ tầng cho các ứng dụng 5G như xe tự lái, thực tế ảo (VR), và thực tế tăng cường (AR).
- Hệ thống viễn thông
- Phân phối tín hiệu trong các trạm BTS (Base Transceiver Station) của mạng di động.
- Hỗ trợ triển khai mạng truyền dẫn quang cho các nhà cung cấp dịch vụ viễn thông.
- Tối ưu hóa việc kết nối giữa các nút mạng trong hệ thống backbone quốc gia.
Lợi ích và ưu điểm
- Hiệu suất cao
- Chia tín hiệu quang một cách chính xác và đồng đều.
- Suy hao thấp, đảm bảo chất lượng tín hiệu đầu ra.
- Hỗ trợ băng thông rộng, phù hợp cho các ứng dụng đòi hỏi tốc độ cao.
- Tiết kiệm chi phí
- Giảm đáng kể số lượng cáp quang cần thiết trong hệ thống mạng.
- Tối ưu hóa việc sử dụng tài nguyên mạng, giảm chi phí vận hành.
- Tuổi thọ cao, giảm chi phí bảo trì và thay thế.
- Linh hoạt trong triển khai
- Kích thước nhỏ gọn, dễ dàng lắp đặt trong các không gian hạn chế.
- Có thể sử dụng trong nhiều môi trường khác nhau, từ trong nhà đến ngoài trời.
- Dễ dàng tích hợp vào các hệ thống mạng hiện có hoặc mới xây dựng.
- Độ tin cậy cao
- Thiết kế bền bỉ, chống chịu tốt với các tác động môi trường.
- Hoạt động ổn định trong dải nhiệt độ và độ ẩm rộng.
- Đạt các tiêu chuẩn công nghiệp về độ tin cậy và hiệu suất.
- Khả năng mở rộng
- Dễ dàng mở rộng mạng lưới bằng cách thêm các bộ chia cổng quang.
- Hỗ trợ việc nâng cấp băng thông trong tương lai mà không cần thay đổi cơ sở hạ tầng.
- Phù hợp cho các dự án triển khai mạng quy mô lớn và dài hạn.
