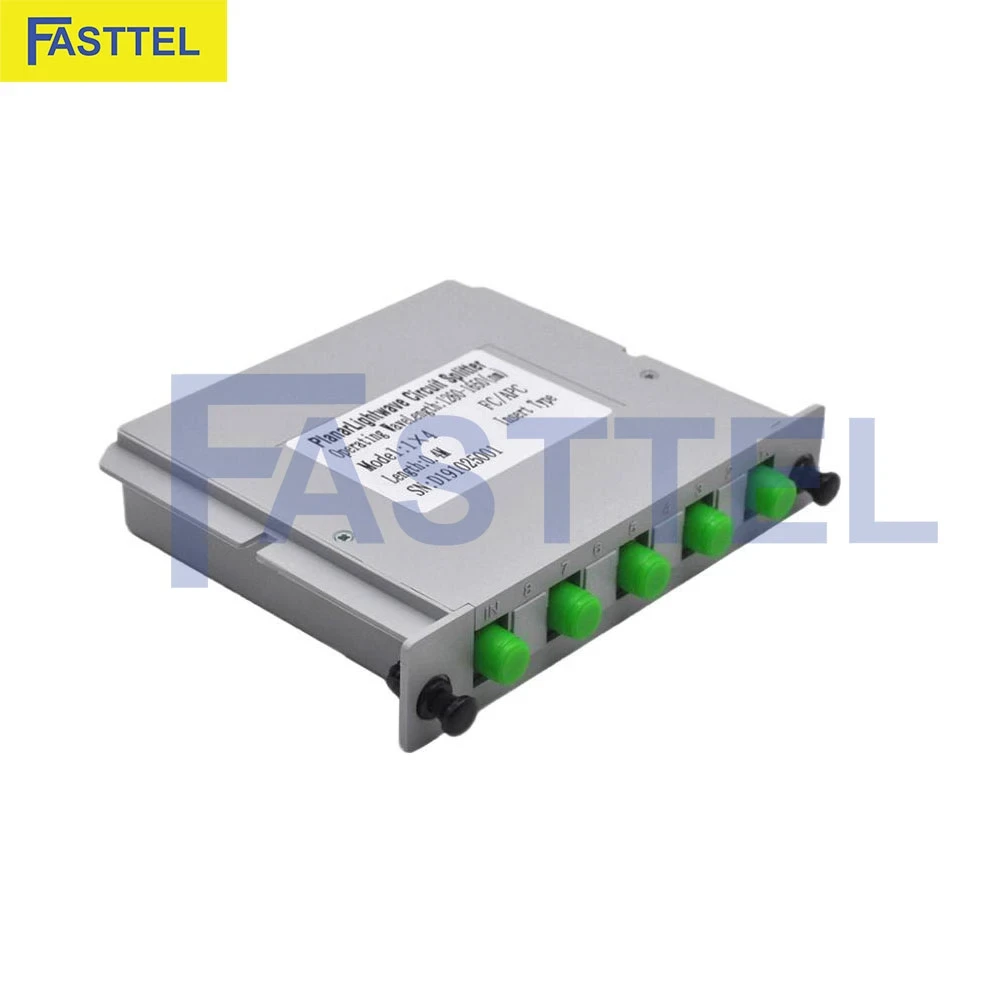

Bộ Chia PLC Box 1:4 FC/APC

Bộ chia PLC Box 1:4 FC/APC là một thiết bị then chốt trong hệ thống mạng quang học hiện đại. Sử dụng công nghệ PLC (Planar Lightwave Circuit) tiên tiến, thiết bị này đóng vai trò quan trọng trong việc phân phối tín hiệu quang một cách hiệu quả và đáng tin cậy. Với tỉ lệ chia 1:4, nó cung cấp sự cân bằng lý tưởng giữa hiệu suất và khả năng mở rộng cho nhiều ứng dụng khác nhau.

Công nghệ và Nguyên lý Hoạt động

• Công nghệ PLC
  • Sử dụng mạch quang tích hợp trên nền silica
  • Cho phép chia tín hiệu chính xác và đồng đều
  • Giảm thiểu suy hao và nhiễu
• Nguyên lý hoạt động
  • Tín hiệu quang đầu vào được đưa vào qua cổng FC/APC
  • Tín hiệu được dẫn qua mạch quang PLC
  • Mạch PLC chia tín hiệu thành 4 phần bằng nhau
  • Tín hiệu được dẫn ra 4 cổng đầu ra FC/APC

Đặc điểm Kỹ thuật Nổi bật

• Hiệu suất cao
  • Suy hao thấp: ≤ 7.3dB tại 1310/1550nm
  • Độ đồng đều cao: ≤ 0.5dB giữa các cổng ra
  • PDL thấp: ≤ 0.15dB, đảm bảo ổn định tín hiệu
• Độ tin cậy vượt trội
  • Độ phản xạ thấp: ≤ -60dB, giảm nhiễu và phản xạ ngược
  • Định hướng cao: ≥ 60dB, cô lập tín hiệu giữa các cổng
  • Dải bước sóng rộng: 1260-1650nm, phù hợp nhiều ứng dụng
• Thiết kế bền bỉ
  • Hoạt động trong dải nhiệt độ rộng: -40°C đến +85°C
  • Chịu độ ẩm cao: 5% - 95% RH (không ngưng tụ)
  • Vỏ ABS chống va đập, đạt chuẩn chống cháy UL94-V0
• Kích thước nhỏ gọn
  • Kích thước box: 80x60x10mm, dễ dàng lắp đặt

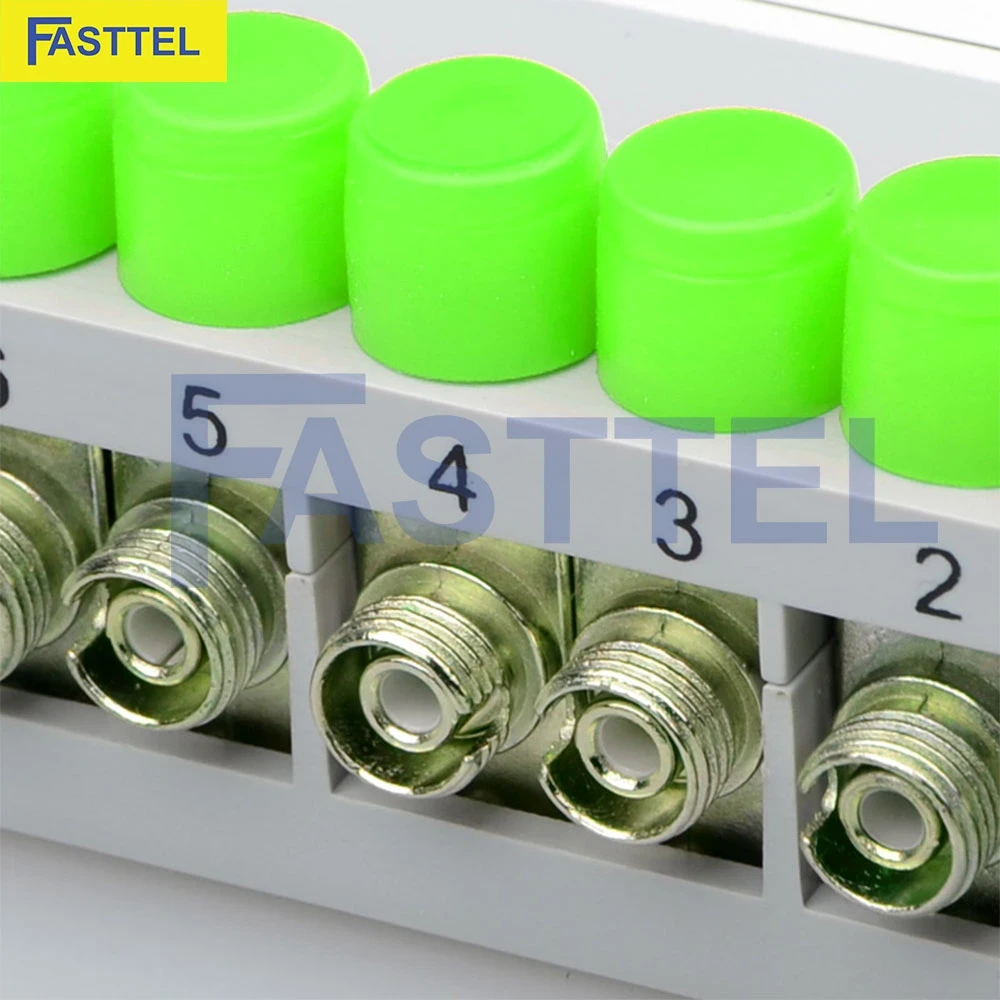

  • Tích hợp 5 cổng FC/APC (1 input + 4 output)

Ứng dụng Đa dạng

• Mạng FTTH (Fiber To The Home)
  • Phân phối tín hiệu Internet tốc độ cao đến các hộ gia đình
  • Hỗ trợ dịch vụ truyền hình cáp quang (IPTV) chất lượng cao
  • Tối ưu hóa sử dụng cáp quang, giảm chi phí triển khai
• Mạng PON (Passive Optical Network)
  • Đóng vai trò quan trọng trong kiến trúc mạng PON
  • Hỗ trợ băng thông cao và độ trễ thấp cho các dịch vụ đa phương tiện
  • Tạo nền tảng cho IoT và smart city
• Mạng doanh nghiệp và campus
  • Phân phối tín hiệu trong các tòa nhà văn phòng và khuôn viên lớn
  • Hỗ trợ triển khai LAN quang tốc độ cao
  • Tích hợp với các ứng dụng như video conferencing và cloud computing
• Trung tâm dữ liệu
  • Phân phối tín hiệu giữa các tủ rack server
  • Hỗ trợ mạng SAN (Storage Area Network) hiệu suất cao
  • Tối ưu hóa kết nối trong môi trường điện toán đám mây
• Hệ thống viễn thông
  • Phân phối tín hiệu trong các trạm BTS (Base Transceiver Station)
  • Hỗ trợ mạng backhaul cho 5G và small cell
  • Tối ưu hóa kết nối trong hệ thống backbone quốc gia

Lợi ích và Ưu điểm

• Hiệu suất cao
• Phân phối tín hiệu đồng đều và mạnh mẽ
• Giảm thiểu suy hao và nhiễu
• Hỗ trợ băng thông rộng cho các ứng dụng đòi hỏi cao
• Tiết kiệm chi phí
  • Giảm số lượng cáp quang cần thiết
  • Tối ưu hóa sử dụng tài nguyên mạng
  • Tuổi thọ cao (> 15 năm), giảm chi phí bảo trì và thay thế
• Linh hoạt trong triển khai
  • Kích thước nhỏ gọn, dễ lắp đặt trong không gian hạn chế
  • Phù hợp với nhiều môi trường làm việc khác nhau
  • Dễ dàng tích hợp vào hệ thống mạng hiện có hoặc mới
• Độ tin cậy cao
  • Hoạt động ổn định trong nhiều điều kiện môi trường
  • Đạt các chứng nhận quốc tế (RoHS, CE, ISO 9001)
  • Thiết kế bền bỉ, chống va đập và chống cháy

Hướng dẫn Lắp đặt và Bảo trì

Lắp đặt

• Chọn vị trí lắp đặt tránh ánh nắng trực tiếp và nguồn nhiệt
• Sử dụng dây nhảy quang chất lượng cao để kết nối
• Đảm bảo độ cong của cáp quang không vượt quá giới hạn cho phép
• Kiểm tra và làm sạch đầu connector trước khi kết nối

Bảo trì

• Kiểm tra định kỳ các kết nối quang
• Sử dụng bộ vệ sinh cáp quang chuyên dụng để làm sạch đầu connector
• Theo dõi hiệu suất hệ thống và thay thế thiết bị nếu cần
• Lưu ý các điều kiện môi trường như nhiệt độ và độ ẩm

So sánh với Các Giải pháp Khác

• So với bộ chia 1:8
  • Suy hao thấp hơn, phù hợp cho mạng có yêu cầu công suất cao
  • Số lượng đầu ra ít hơn, phù hợp cho các ứng dụng quy mô vừa và nhỏ
• So với bộ chia 1:2
  • Khả năng mở rộng tốt hơn, phục vụ được nhiều điểm cuối hơn
  • Cân bằng giữa hiệu suất và khả năng phân phối
• So với công nghệ FBT (Fused Biconical Taper)
  • Độ đồng đều và ổn định nhiệt tốt hơn
  • Phù hợp hơn cho các ứng dụng đòi hỏi độ chính xác cao

Kết luận

Bộ chia PLC Box 1:4 FC/APC là một giải pháp tiên tiến và đáng tin cậy cho các hệ thống mạng quang học hiện đại. Với hiệu suất cao, độ tin cậy vượt trội và tính linh hoạt trong triển khai, thiết bị này đáp ứng xuất sắc nhu cầu ngày càng tăng về băng thông và tốc độ trong kỷ nguyên số. Sự kết hợp giữa công nghệ PLC tiên tiến và thiết kế tối ưu làm cho nó trở thành lựa chọn lý tưởng cho nhiều ứng dụng, từ mạng FTTH đến trung tâm dữ liệu và hệ thống viễn thông. Khi công nghệ tiếp tục phát triển, Bộ chia cổng quang PLC Box sẽ đóng vai trò quan trọng trong việc định hình tương lai của cơ sở hạ tầng viễn thông, góp phần vào sự phát triển của kỷ nguyên kết nối toàn cầu.
