MÔ TẢ SẢN PHẨM

1. Tổng quan sản phẩm

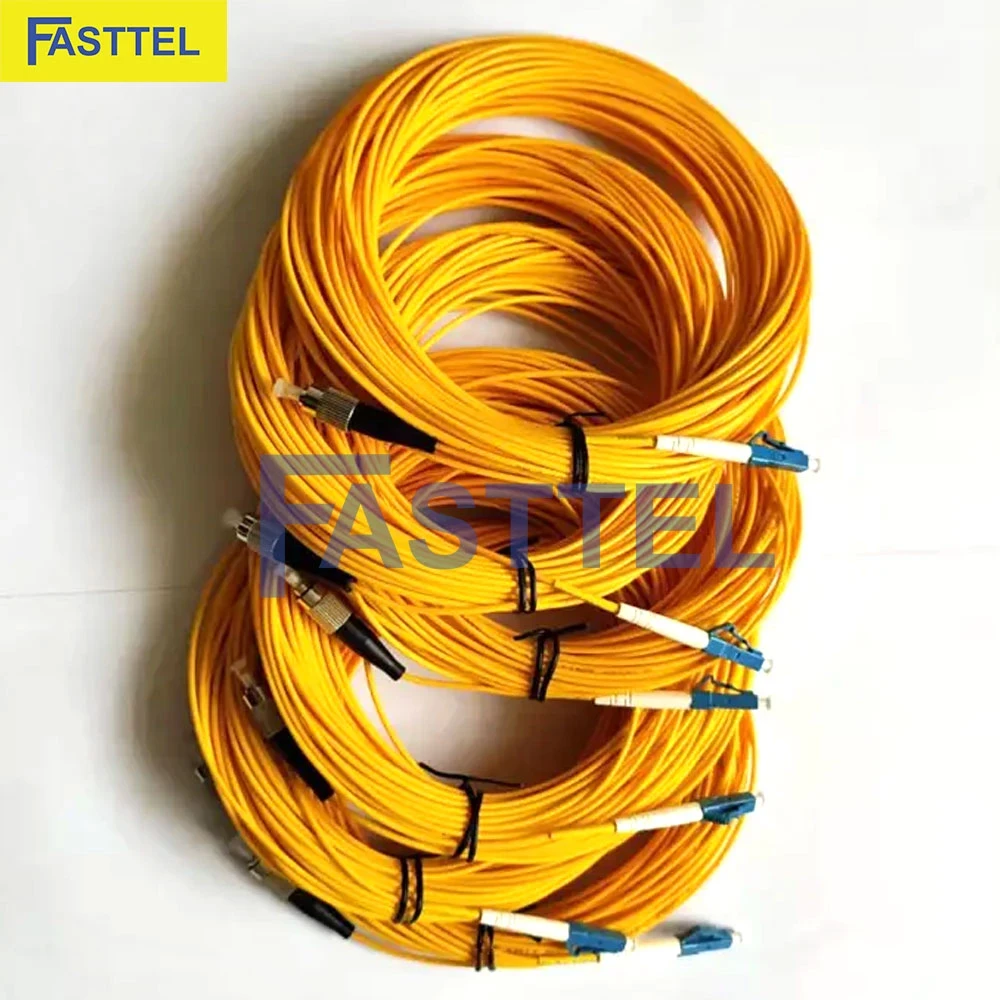

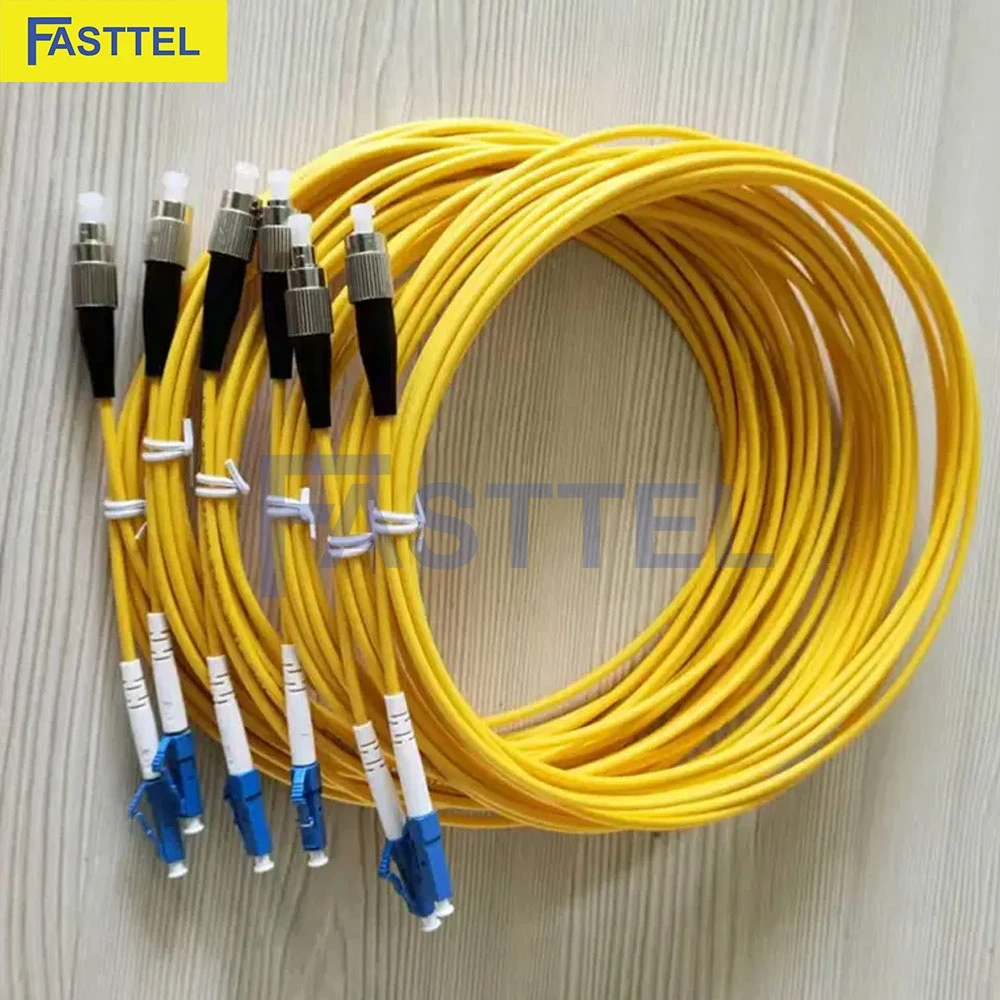

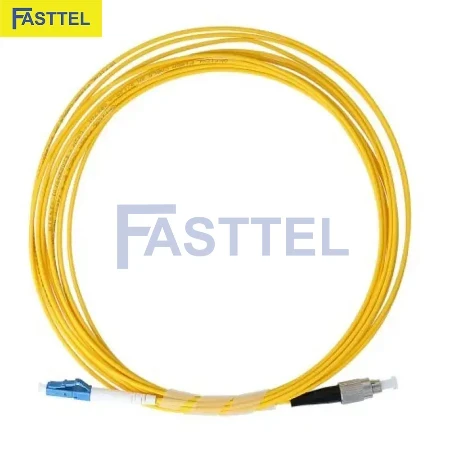

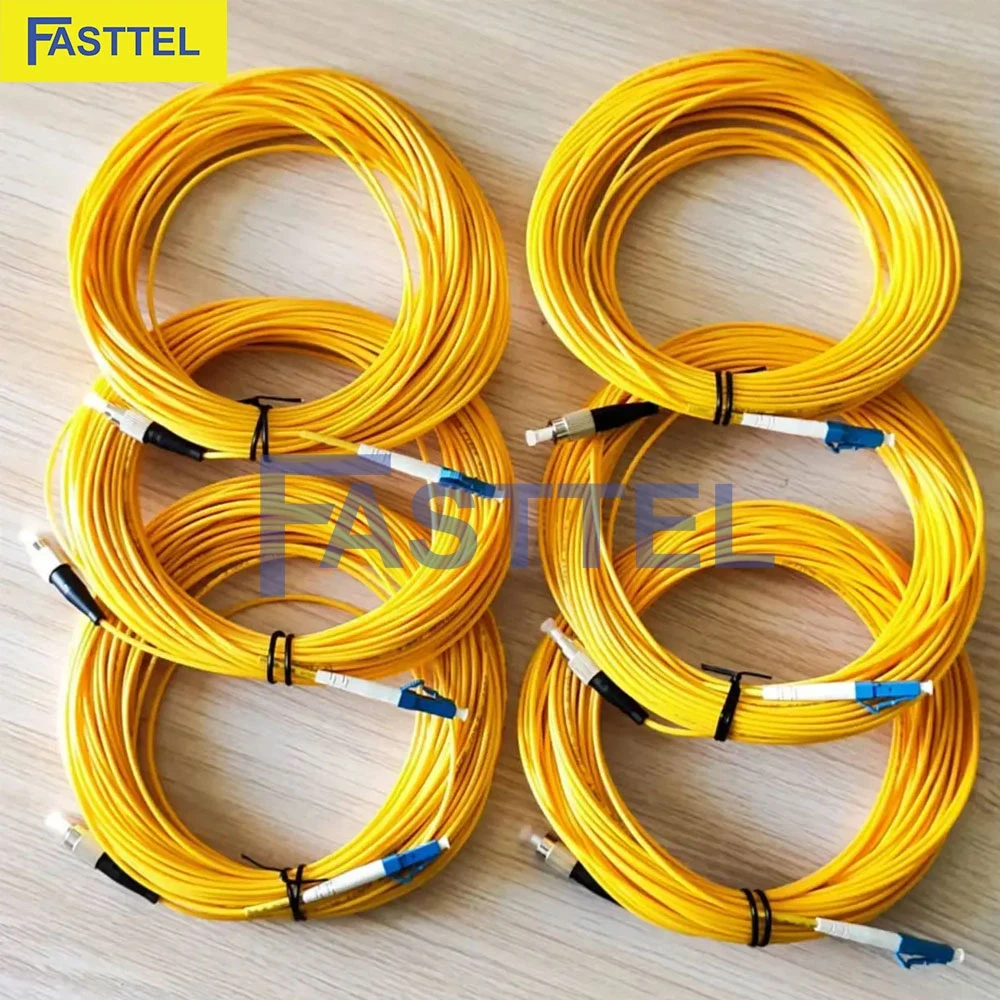

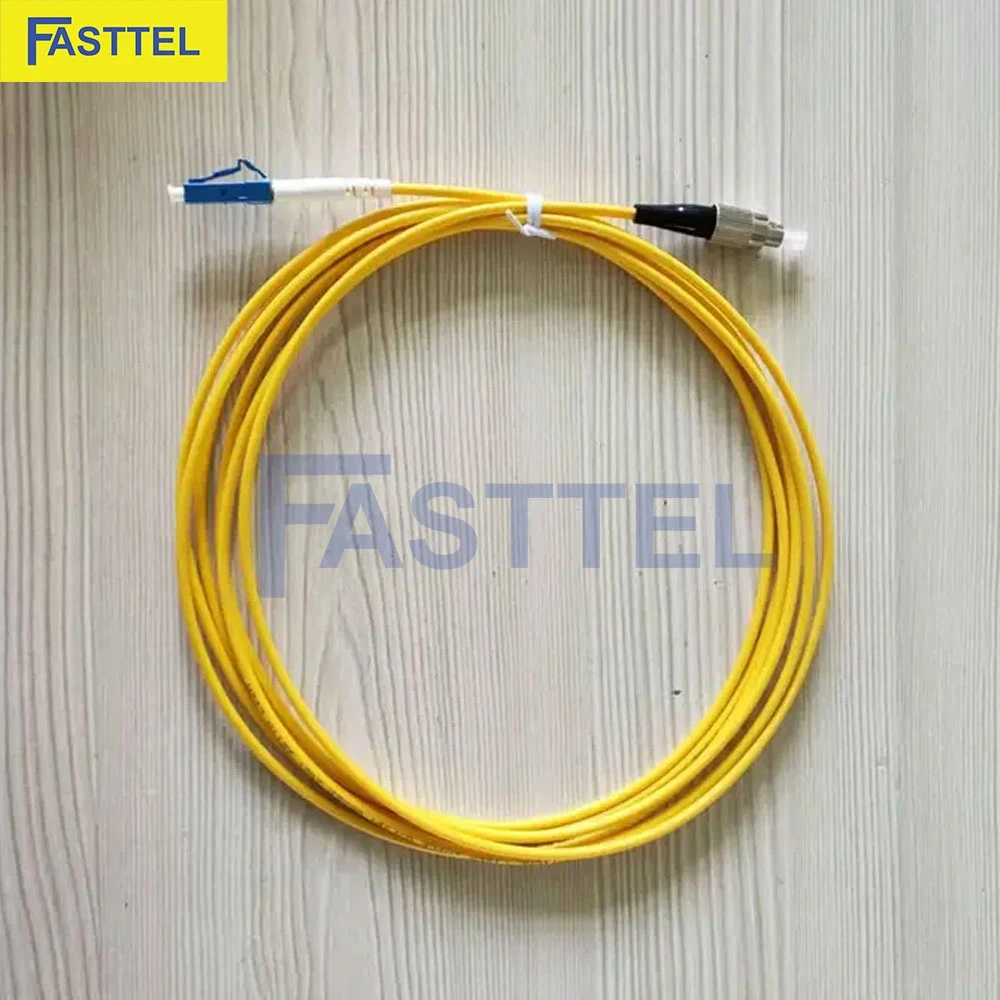

Dây nhảy quang LC/UPC - FC/UPC Singlemode Simplex là sản phẩm chuyên dụng cho các ứng dụng đòi hỏi kết nối quang chất lượng cao. Với đầu nối LC sử dụng công nghệ Ultra Physical Contact (UPC) và đầu nối FC cũng sử dụng công nghệ UPC, sản phẩm này đem lại hiệu suất truyền dẫn tối ưu, đáp ứng các yêu cầu kỹ thuật khắt khe nhất.

2. Thông số kỹ thuật chi tiết

2.1. Thông số cơ bản

Loại sợi: Singlemode 9/125μm G.652D
Cấu trúc cáp: Dây đơn (Simplex)
Đường kính sợi: 0.9mm / 2.0mm / 3.0mm
Vỏ bọc cáp: PVC tiêu chuẩn OFNR hoặc LSZH chống cháy
Màu vỏ cáp: Vàng (tiêu chuẩn cho Singlemode)

2.2. Thông số quang học

Thông số	@1310nm	@1550nm	Ghi chú
Suy hao	≤ 0.4 dB/km	≤ 0.3 dB/km	Suy hao thấp, phù hợp truyền xa
Tán sắc	≤ 3.5 ps/(nm×km)	≤ 18 ps/(nm×km)	Đảm bảo chất lượng tín hiệu
PMD	0.20 ps/√km	0.20 ps/√km	Tối ưu cho tốc độ cao
Băng thông	~100 THz×km	~100 THz×km	Dung lượng truyền dẫn lớn
Khoảng cách tối đa	10 km	10 km	Phù hợp nhiều ứng dụng

2.3. Thông số đầu nối LC/UPC

Thông số	Giá trị	Ghi chú
Đường kính ống sứ	1.25mm	Chuẩn LC connector
Vật liệu ống sứ	Sứ	Độ bền cao
Suy hao chèn	≤ 0.3 dB	Tối ưu cho mạng quang
Suy hao phản hồi	≥ 50 dB	Giảm nhiễu phản xạ
Lực kéo	≥ 40N	Độ bền cơ học
Số lần cắm rút	≥ 500 lần	Tuổi thọ cao

2.4. Thông số đầu nối FC/UPC

Thông số	Giá trị	Ghi chú
Đường kính ống sứ	2.5mm	Chuẩn FC connector
Vật liệu ống sứ	Sứ	Độ bền cao
Suy hao chèn	≤ 0.3 dB	Tối ưu cho mạng quang
Suy hao phản hồi	≥ 45 dB	Giảm nhiễu phản xạ
Lực kéo	≥ 50N	Độ bền cơ học cao
Số lần cắm rút	≥ 500 lần	Tuổi thọ cao

2.5. Thông số cơ học và môi trường

Thông số	Giá trị	Điều kiện
Lực căng lắp đặt	150N	Dây 2.0mm
Lực căng hoạt động	70N	Dây 2.0mm
Lực nén	550N/10cm	Dây 2.0mm
Bán kính uốn cong	≥ 5cm	Không gây suy hao thêm
Nhiệt độ hoạt động	-20°C ~ +75°C	Trong nhà
Nhiệt độ bảo quản	-40°C ~ +85°C	Kho lưu trữ
Độ ẩm	0 ~ 95%	Không ngưng tụ

3. Ưu điểm nổi bật

3.1. Hiệu suất truyền dẫn tối ưu

Suy hao quang thấp, cho phép truyền tín hiệu xa
Tán sắc và PMD thấp, phù hợp truyền tốc độ cao
Băng thông rộng, dung lượng truyền dẫn lớn

3.2. Độ bền cơ học cao

Chịu được lực căng và lực nén lớn
Khả năng uốn cong linh hoạt
Tuổi thọ cao nhờ độ bền cắm rút lớn

3.3. Tính tương thích và linh hoạt

Tương thích đa dạng thiết bị với đầu nối LC và FC
Phù hợp cả ứng dụng trong nhà và ngoài trời
Nhiều lựa chọn chiều dài và đường kính sợi

3.4. Độ tin cậy và an toàn

Sản xuất theo tiêu chuẩn quốc tế nghiêm ngặt
Vỏ bọc cáp chống cháy LSZH an toàn
Bảo hành 12 tháng

4. Hướng dẫn sử dụng

Kiểm tra trước lắp đặt
- Vệ sinh sạch sẽ các đầu nối
- Đảm bảo không có bụi bẩn, hư hỏng
- Kiểm tra tính toàn vẹn của cáp
Lắp đặt đúng cách
- Tuân thủ lực căng và bán kính uốn cong cho phép
- Sử dụng công cụ chuyên dụng, tránh làm hỏng cáp
- Bảo vệ các đầu nối khi không sử dụng
Bảo trì định kỳ
- Vệ sinh các đầu nối định kỳ
- Kiểm tra suy hao, độ ổn định tín hiệu
- Thay thế nắp bảo vệ khi cần

5. Kết luận

Dây nhảy quang LC/UPC - FC/UPC Singlemode Simplex là giải pháp kết nối quang hoàn hảo, đáp ứng các yêu cầu khắt khe về hiệu suất, độ bền và độ tin cậy. Với các tính năng vượt trội, sản phẩm này phù hợp với nhiều ứng dụng mạng quang hiện đại, từ viễn thông, truyền hình cáp đến các hệ thống công nghiệp. Hãy liên hệ với chúng tôi qua website Chợ Lớn JSC để mua dây nhảy quang Singlemode LC/UPC - FC/UPC Simplex ngay hôm nay. Đội ngũ hỗ trợ của chúng tôi luôn sẵn sàng tư vấn và hỗ trợ bạn trong việc lựa chọn sản phẩm phù hợp nhất.

Xem thêm

THÔNG TIN SẢN PHẨM

Thông Số	Giá Trị
Thông Tin Cơ Bản
Nhà Sản Xuất	FASTTEL
Model	F-P020
Loại Dây	Single Mode Simplex
Chiều dài (Mét)	3, 5, 7, 10, 15, 20, 25.... Tùy chọn
Đầu Nối
Loại Đầu 1		LC/UPC
Loại Đầu 2		FC/UPC
Thông Số Sợi Quang
Tiêu Chuẩn	G.652D
Đường Kính Lõi/Vỏ	9/125 μm
Số Lõi	1
Tính Năng Quang Học
Bước Sóng	1310 nm
Bước Sóng	1550 nm
Suy Hao Phản Xạ (APC)	≤ -65 dB
Suy Hao Phản Xạ (UPC)	≤ -55 dB
Mức Suy Hao Ghép Nối	0.25 dB - 0.5 dB
Thông Số Vật Lý
Đường Kính Dây	2.0/3.0 mm
Lớp Vỏ	PVC OFNR-rated màu vàng
Hiệu Suất Truyền
Khoảng Cách Truyền Tối Đa	10 km
Đặc Tính Cơ Học
Lực Căng Lắp Đặt	400 N
Lực Căng Hoạt Động	200 N
Bán Kính Uốn Cong (Lắp Đặt)	60 mm
Bán Kính Uốn Cong (Sau Lắp)	30 mm
Môi Trường Vận Hành
Nhiệt Độ Hoạt Động	-25 đến +75 °C
Độ Ẩm Hoạt Động	0 – 95 %
Tuổi Thọ & Độ Bền
Số Lần Cắm Rút	≥ 500 lần
Độ Bền Kéo Sử Dụng	≥ 100 N
REACH	Đạt
SvHC	Đạt
RoHS	Đạt
Đóng Gói

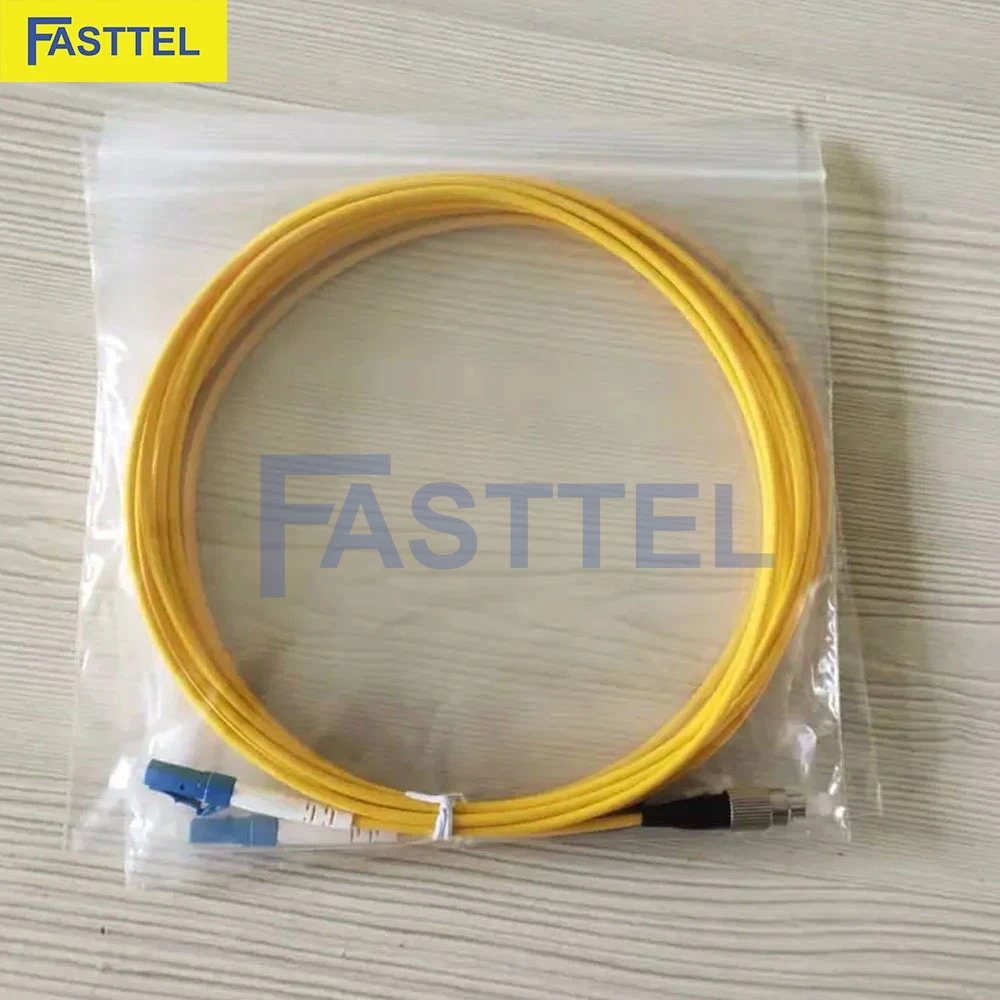

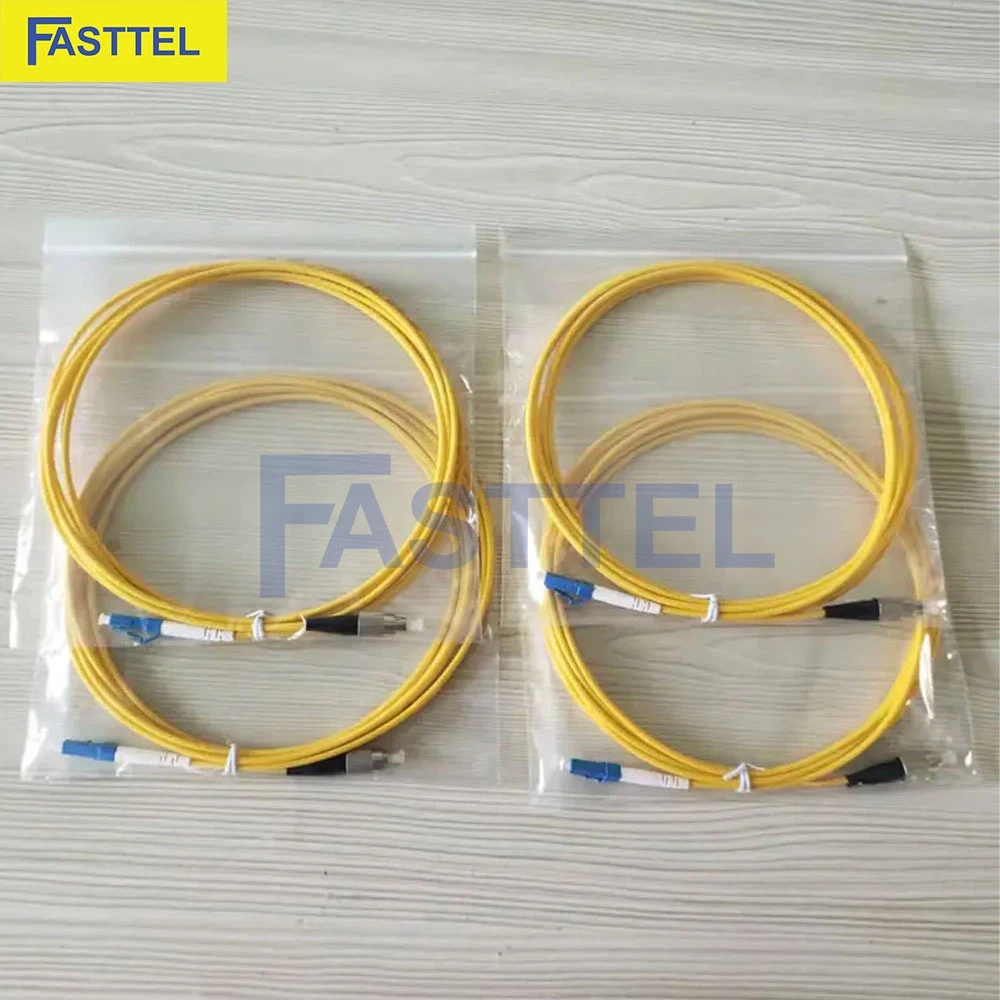

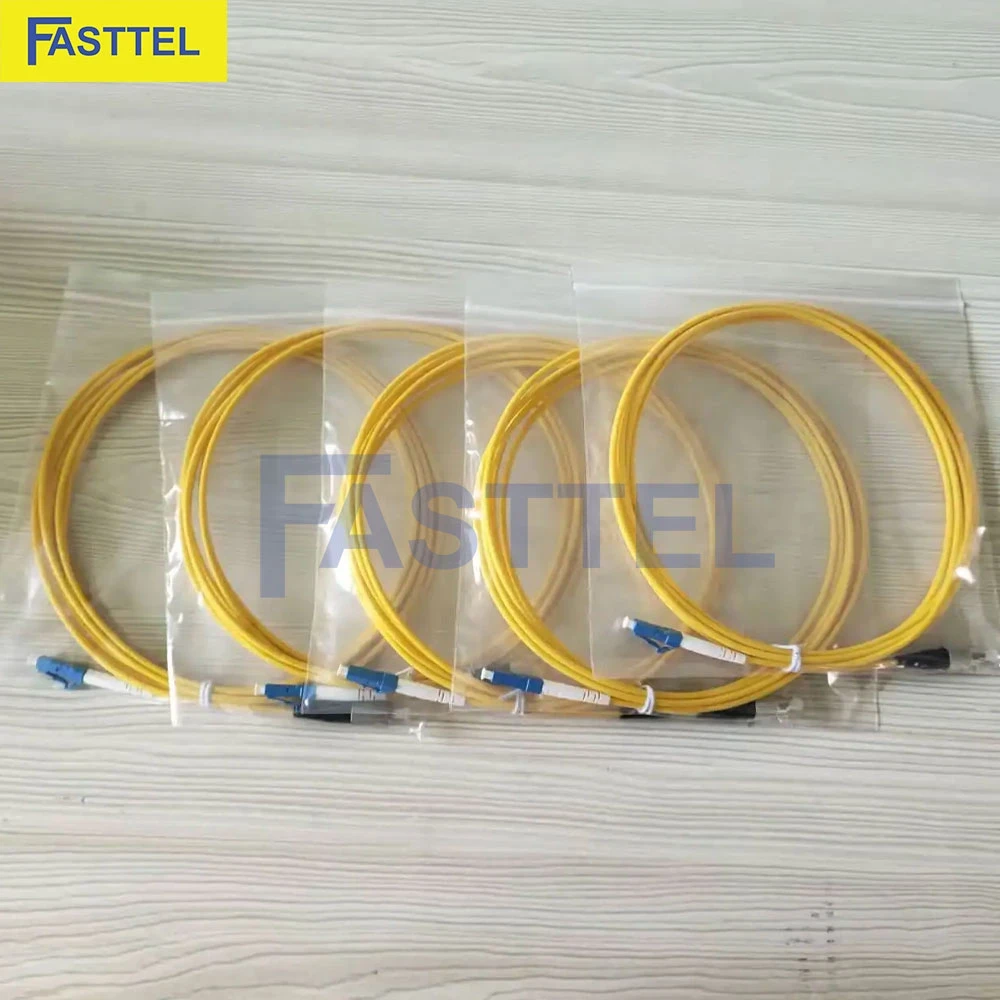

Loại Bao Bì	Túi zip
Ứng Dụng
Hệ Thống Áp Dụng	Viễn Thông, Truyền Dữ Liệu
Loại Mạng	LAN, WAN, Multimedia
