MÔ TẢ SẢN PHẨM

Giới thiệu

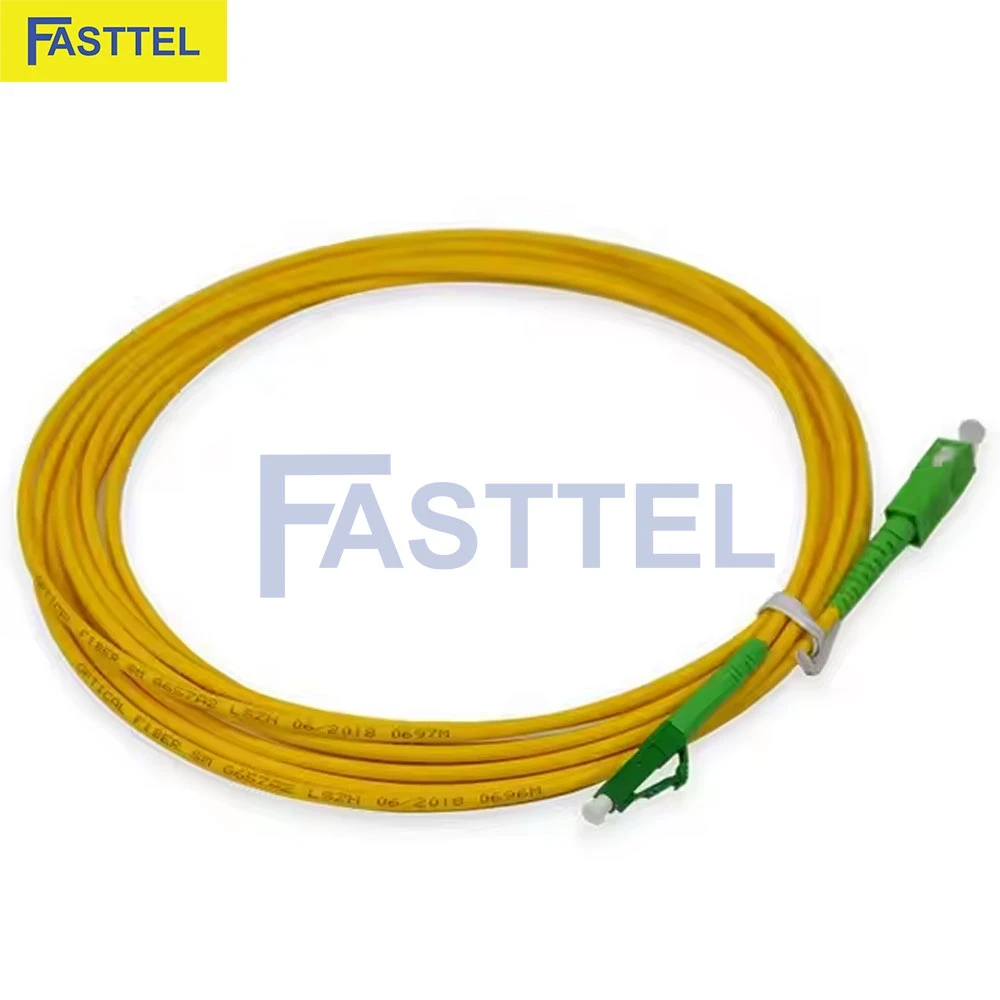

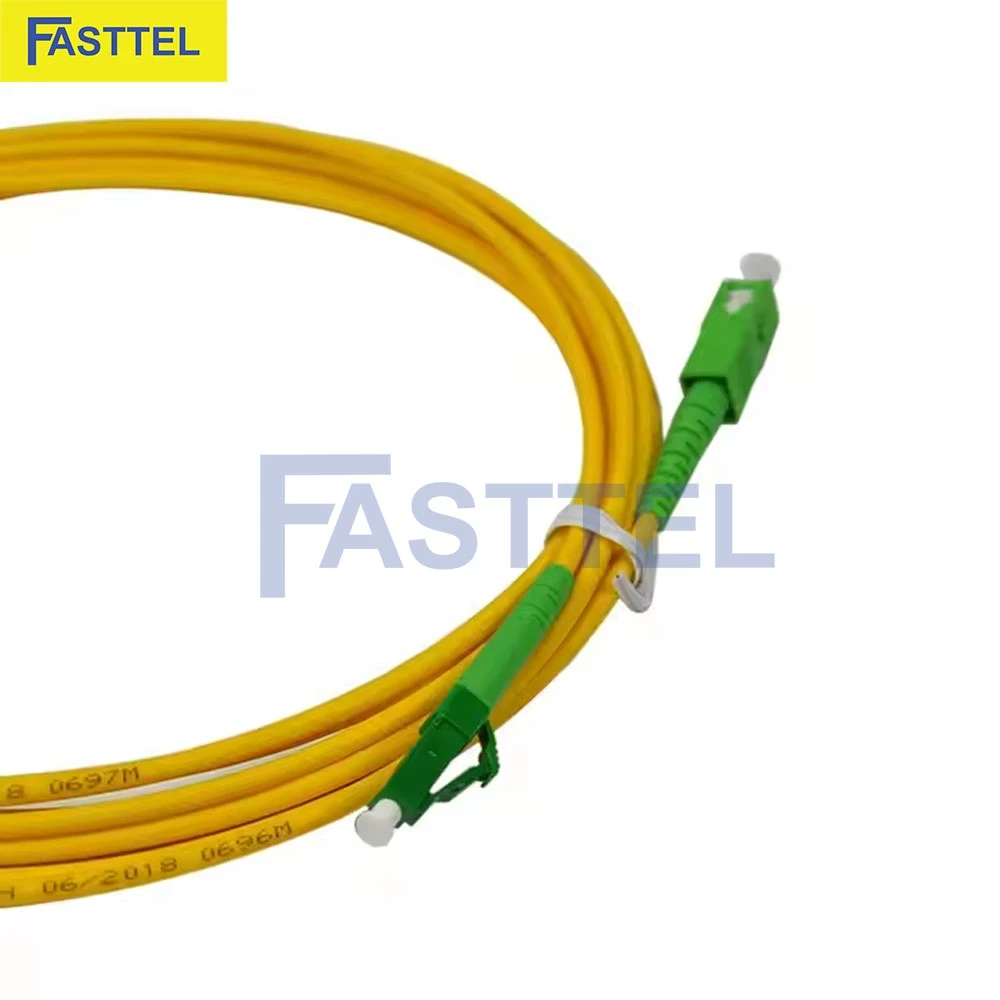

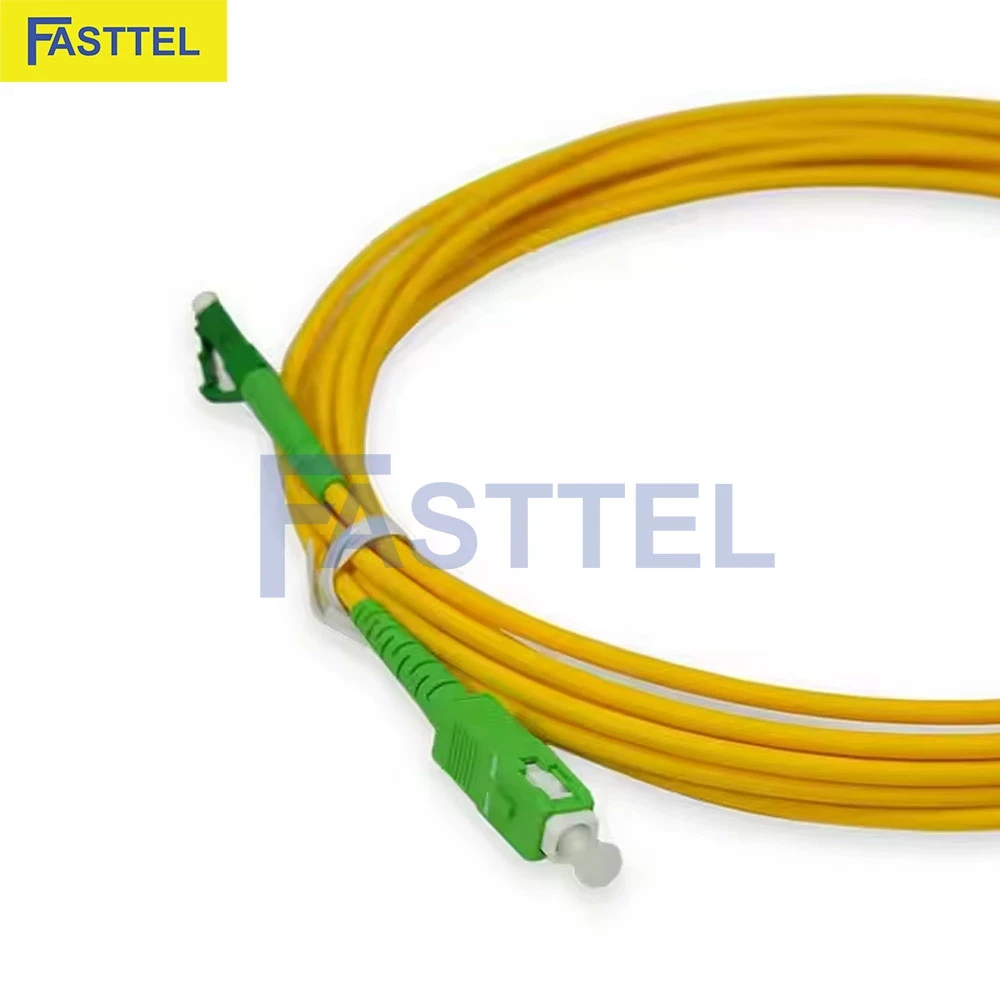

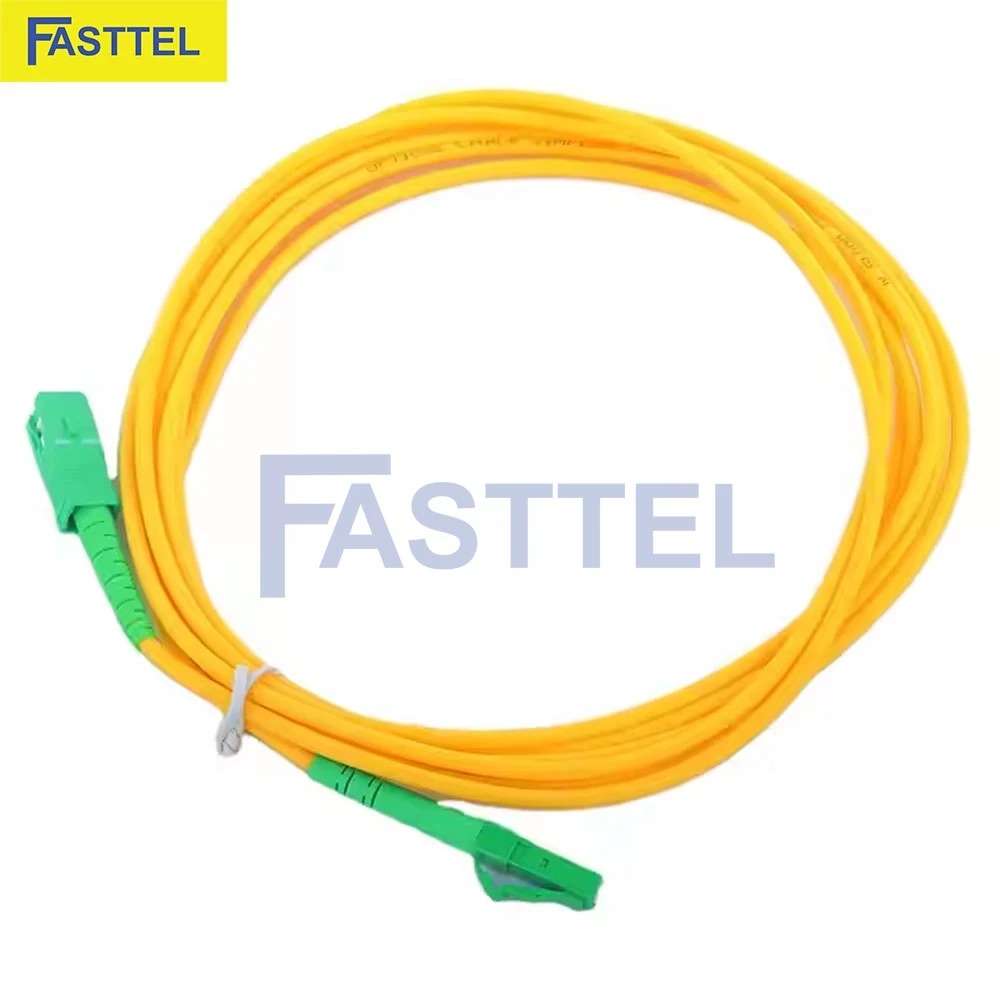

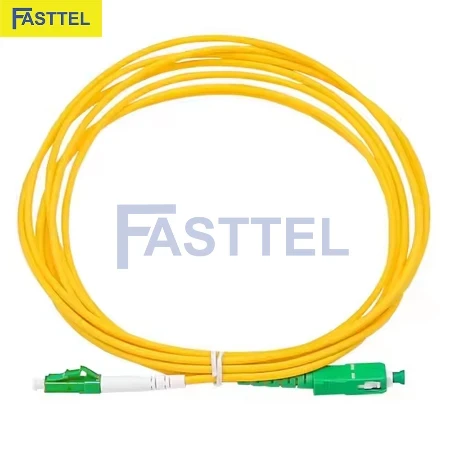

Dây nhảy quang SC/APC - LC/APC Singlemode Simplex là giải pháp kết nối quang chuyên nghiệp được thiết kế đặc biệt cho các hệ thống viễn thông và mạng dữ liệu yêu cầu độ chính xác cao. Với công nghệ mài APC (Angled Physical Contact) ở cả hai đầu, sản phẩm đảm bảo khả năng chống phản xạ ngược vượt trội và độ tin cậy cao trong truyền tải.

Ứng dụng chính

Mạng GPON/FTTX
Hệ thống viễn thông
Mạng dữ liệu tốc độ cao
Hệ thống truyền hình cáp
Trung tâm dữ liệu
Hệ thống CATV
Mạng LAN/WAN doanh nghiệp

Thông số kỹ thuật chi tiết

1. Thông số cơ bản sợi quang

Thông số	Giá trị	Ý nghĩa
Tiêu chuẩn sợi	G.652D Singlemode	Tối ưu cho truyền dẫn khoảng cách xa
Đường kính lõi/vỏ	9/125 μm	Chuẩn sợi đơn mode
Sai số đồng tâm	≤ 0.6 μm	Đảm bảo độ chính xác cao
Độ méo vỏ	≤ 1%	Tối thiểu suy hao do méo dạng
Chiết suất	Core: 1.467 Cladding: 1.463	Tối ưu cho dẫn sóng quang

2. Thông số truyền dẫn

Thông số	@1310nm	@1550nm	Tác động
Suy hao	≤ 0.4 dB/km	≤ 0.3 dB/km	Cho phép truyền xa
Tán sắc	≤ 3.5 ps/(nm×km)	≤ 18 ps/(nm×km)	Giảm thiểu méo xung
PMD	0.20 ps/√km	0.20 ps/√km	Ổn định phân cực
Băng thông	~100 THz×km	~100 THz×km	Dung lượng truyền lớn

3. Đặc tính đầu kết nối SC/APC

Thông số	Giá trị	Đặc điểm
Đường kính ferrule	2.5mm	Chuẩn SC connector
Góc mài	8° ± 0.5°	Công nghệ APC
Suy hao chèn	≤ 0.3 dB	Suy hao thấp
Suy hao phản xạ	≥ 60 dB	Chống phản xạ cao
Độ bền	≥ 500 lần cắm	Tuổi thọ cao
Vật liệu ferrule	Gốm sứ zirconia	Độ bền cao

4. Đặc tính đầu kết nối LC/APC

Thông số	Giá trị	Đặc điểm
Đường kính ferrule	1.25mm	Chuẩn LC
Góc mài	8° ± 0.5°	Công nghệ APC
Suy hao chèn	≤ 0.3 dB	Suy hao thấp
Suy hao phản xạ	≥ 60 dB	Chống phản xạ cao
Độ bền	≥ 500 lần cắm	Tuổi thọ cao
Vật liệu ferrule	Gốm sứ zirconia	Độ bền cao

5. Thông số cơ học

Loại dây	Lực căng lắp đặt	Lực căng hoạt động	Lực nén
0.9mm	60N	40N	100N/10cm
2.0mm	150N	70N	550N/10cm
3.0mm	200N	100N	620N/10cm

6. Thông số môi trường

Thông số	Giá trị	Điều kiện
Nhiệt độ hoạt động	-20°C ~ +75°C	Trong nhà
Nhiệt độ lưu trữ	-40°C ~ +85°C	Bảo quản
Độ ẩm	0 ~ 95%	Không ngưng tụ
Bán kính uốn cong	≥ 30mm	Không gây suy hao thêm

Ưu điểm nổi bật

Hiệu suất cao
- Suy hao thấp (≤ 0.3 dB)
- Suy hao phản xạ cao (≥ 60 dB)
- Độ ổn định tín hiệu vượt trội
Độ tin cậy
- Tuổi thọ cao (≥ 500 lần cắm/rút)
- Khả năng chống nhiễu tốt
- Ổn định trong môi trường khắc nghiệt
Tính linh hoạt
- Dễ dàng lắp đặt
- Tương thích nhiều thiết bị
- Đa dạng chiều dài

Hướng dẫn sử dụng và bảo quản

Lắp đặt
- Kiểm tra và vệ sinh đầu connector
- Tuân thủ bán kính uốn cong tối thiểu
- Không vượt quá lực căng cho phép
- Sử dụng công cụ chuyên dụng
Bảo quản
- Bảo quản trong môi trường khô ráo
- Tránh ánh nắng trực tiếp
- Đậy nắp bảo vệ khi không sử dụng
- Kiểm tra định kỳ

Kết luận

Dây nhảy quang SC/APC - LC/APC Singlemode Simplex là sản phẩm chất lượng cao, đáp ứng các tiêu chuẩn khắt khe về kỹ thuật. Với thiết kế tối ưu và thông số kỹ thuật vượt trội, sản phẩm là lựa chọn lý tưởng cho các hệ thống mạng quang yêu cầu độ tin cậy cao và suy hao thấp.

Xem thêm

THÔNG TIN SẢN PHẨM

Thông Số	Giá Trị	Đơn vị
Thông Tin Cơ Bản
Nhà Sản Xuất	FASTTEL
Model	F-P013
Loại Dây	Single Mode Simplex
Chiều dài	3, 5, 7, 10, 15, 20, 25.... Tùy chọn	Mét
Thông Số Sợi Quang
Tiêu Chuẩn	G.652D	-
Đường Kính Lõi/Vỏ	9/125	μm
Số Lõi	1	-
Đầu Nối
Loại Đầu 1	SC/APC	-
Loại Đầu 2	LC/APC	-
Tính Năng Quang Học
Bước Sóng	1310	nm
Bước Sóng	1550	nm
Suy Hao Phản Xạ (APC)	≤ -65	dB
Suy Hao Phản Xạ (UPC)	≤ -55	dB
Mức Suy Hao Ghép Nối	0.25 - 0.5	dB
Thông Số Vật Lý
Đường Kính Dây	2.0/3.0	mm
Lớp Vỏ	PVC OFNR-rated	Màu vàng
Hiệu Suất Truyền
Khoảng Cách Truyền Tối Đa	10	km
Đặc Tính Cơ Học
Lực Căng Lắp Đặt	400	N
Lực Căng Hoạt Động	200	N
Bán Kính Uốn Cong (Lắp Đặt)	60	mm
Bán Kính Uốn Cong (Sau Lắp)	30	mm
Môi Trường Vận Hành
Nhiệt Độ Hoạt Động	-25 đến +75	°C
Độ Ẩm Hoạt Động	0 - 95	%
Tuổi Thọ & Độ Bền
Số Lần Cắm Rút	≥ 500	Lần
Độ Bền Kéo Sử Dụng	≥ 100	N
Tiêu Chuẩn Môi Trường
REACH	Đạt	-
SvHC	Đạt	-
RoHS	Đạt	-
Đóng Gói
Loại Bao Bì	Túi zip	-
Ứng Dụng
Hệ Thống Áp Dụng	Viễn Thông, Truyền Dữ Liệu	-
Loại Mạng	LAN, WAN, Multimedia	-
