MÔ TẢ SẢN PHẨM

Tổng quan về sản phẩm

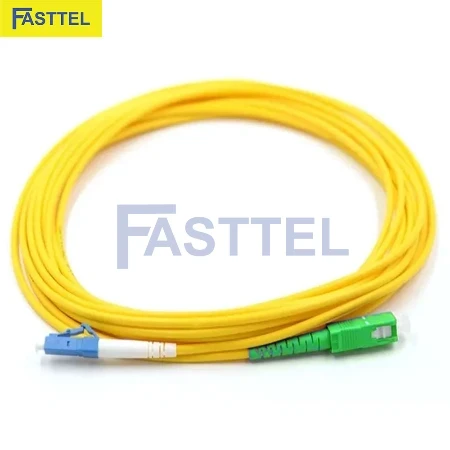

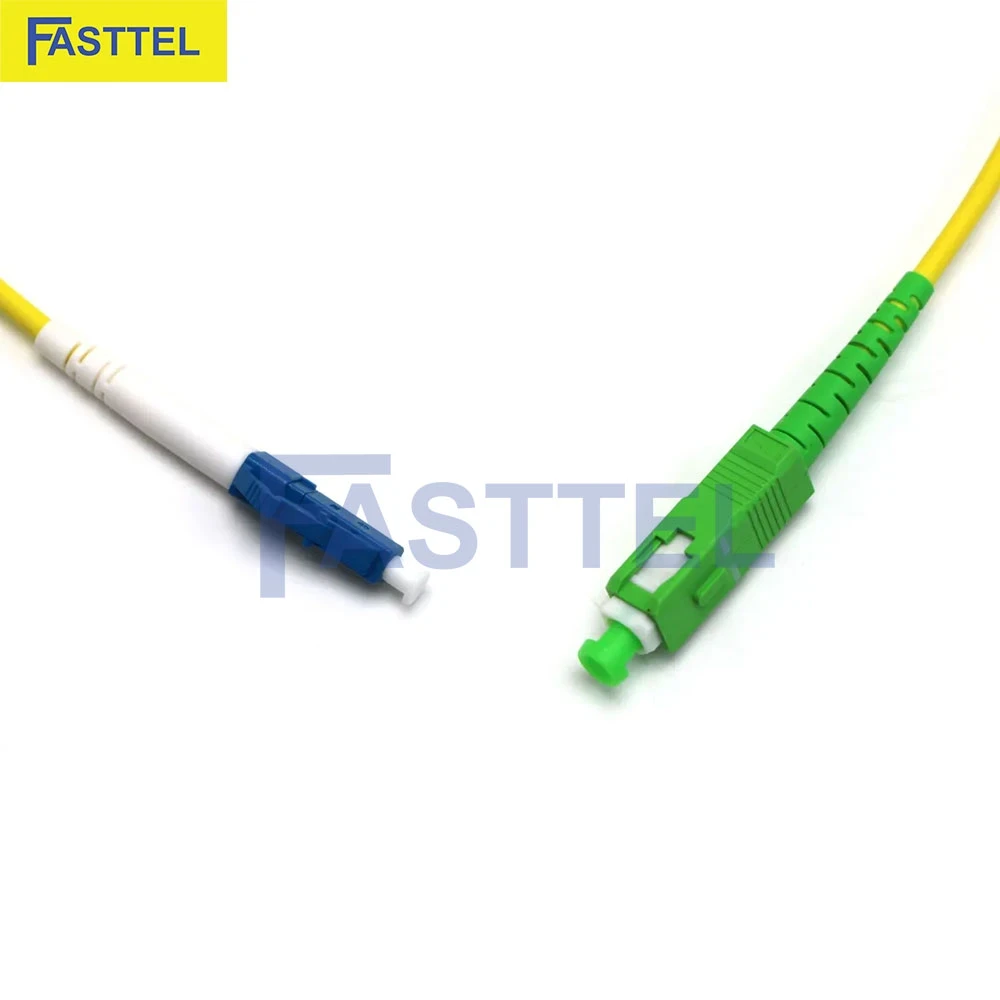

Dây nhảy quang SC/APC - LC/UPC Singlemode Simplex là giải pháp kết nối quang học chuyên nghiệp, kết hợp giữa đầu SC với công nghệ mài APC (Angled Physical Contact) và đầu LC với công nghệ mài UPC (Ultra Physical Contact). Sản phẩm được thiết kế đặc biệt cho các ứng dụng đòi hỏi độ chính xác cao và suy hao thấp trong hệ thống mạng quang.

Ứng dụng chính

Hệ thống mạng viễn thông tốc độ cao
Trung tâm dữ liệu và cloud computing
Hệ thống GPON & FTTX
Mạng LAN/WAN doanh nghiệp
Hệ thống giám sát và an ninh
Thiết bị đo kiểm quang học
Hệ thống phát sóng và truyền hình cáp

Thông số kỹ thuật

1. Thông số cơ bản sợi quang

Thông số	Giá trị	Ý nghĩa kỹ thuật
Tiêu chuẩn sợi	G.652D Singlemode	Tương thích với chuẩn ITU-T
Đường kính lõi/vỏ	9/125 μm	Tối ưu cho truyền mode đơn
Sai số đồng tâm	≤ 0.6 μm	Đảm bảo chất lượng ghép nối
Độ méo vỏ	≤ 1%	Tối thiểu hóa suy hao
Lớp phủ UV	245 ± 10 μm	Bảo vệ sợi quang

2. Thông số truyền dẫn quang học

Bước sóng	Suy hao	Tán sắc	Băng thông
1310nm	≤ 0.4 dB/km	≤ 3.5 ps/(nm×km)	~100 THz×km
1550nm	≤ 0.3 dB/km	≤ 18 ps/(nm×km)	~100 THz×km

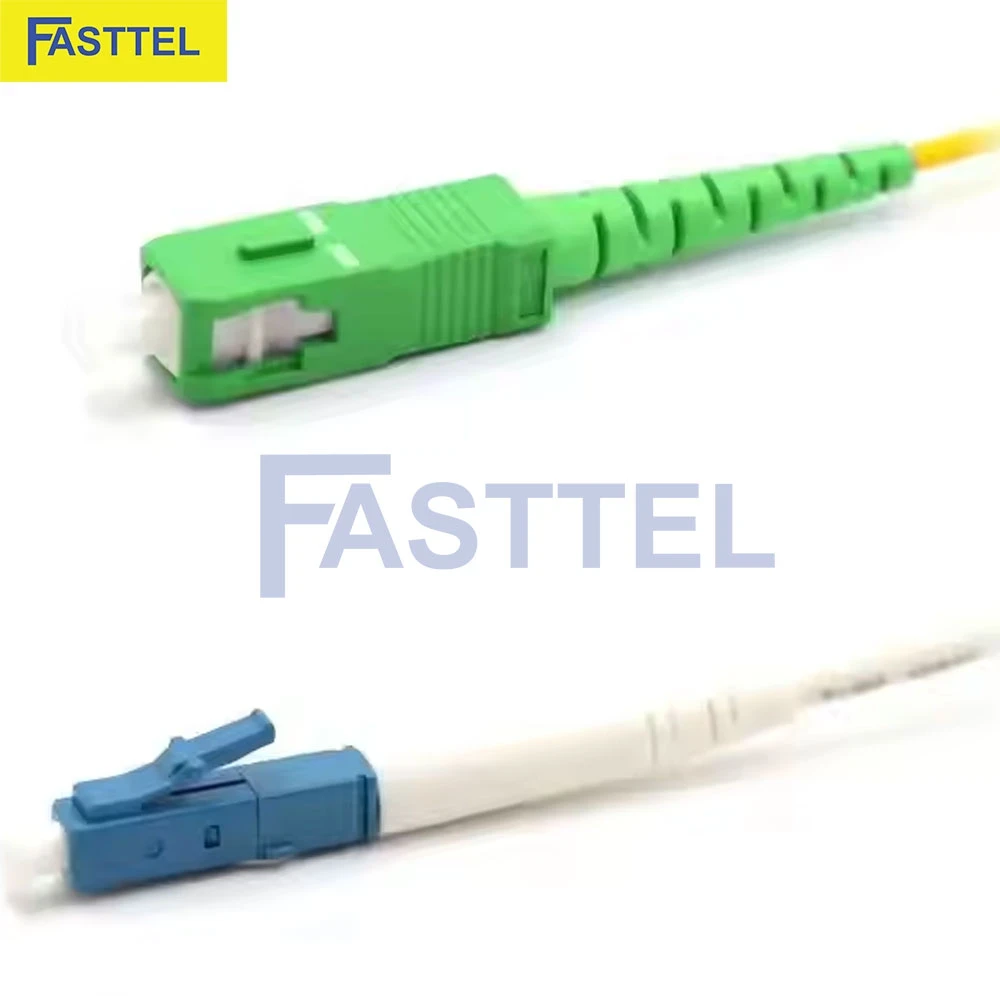

3. Đặc tính đầu kết nối SC/APC

Thông số	Giá trị	Lợi ích
Đường kính ống sứ	2.5mm	Chuẩn công nghiệp
Góc mài	8° ± 0.5°	Giảm thiểu phản xạ
Suy hao chèn	≤ 0.4 dB	Tối ưu truyền dẫn
Suy hao phản hồi	≥ 60 dB	Chống nhiễu phản xạ cao
Độ bền cắm rút	≥ 500 lần	Tuổi thọ cao

4. Đặc tính đầu kết nối LC/UPC

Thông số	Giá trị	Lợi ích
Đường kính ống sứ	1.25mm	Thiết kế nhỏ gọn
Góc mài	0°	Tối ưu kết nối UPC
Suy hao chèn	≤ 0.3 dB	Suy hao thấp
Suy hao phản hồi	≥ 50 dB	Chống nhiễu tốt
Độ bền cắm rút	≥ 500 lần	Độ bền cao

5. Thông số cơ học và môi trường

Thông số	Điều kiện hoạt động	Điều kiện lắp đặt
Lực căng (2.0mm)	70N	150N
Lực nén	550N/10cm	-
Bán kính uốn cong	≥ 5cm	≥ 3cm
Nhiệt độ hoạt động	-20°C ~ +75°C	-
Nhiệt độ bảo quản	-40°C ~ +85°C	-
Độ ẩm	0 ~ 95%	Không ngưng tụ

Ưu điểm nổi bật

1. Hiệu suất truyền dẫn cao

Suy hao chèn thấp (≤ 0.3 dB)
Suy hao phản hồi cao (≥ 60 dB cho APC)
Độ ổn định tín hiệu vượt trội

2. Độ tin cậy và tuổi thọ

Vật liệu cao cấp, chống ăn mòn
Khả năng chịu nhiệt và độ ẩm tốt
Độ bền cơ học cao

3. Tính linh hoạt trong lắp đặt

Thiết kế nhỏ gọn với đầu LC
Dễ dàng thao tác với cơ chế push-pull
Tương thích nhiều thiết bị khác nhau

Hướng dẫn sử dụng và bảo quản

1. Quy trình lắp đặt

Kiểm tra và vệ sinh đầu connector
Tuân thủ lực căng và bán kính uốn cong
Sử dụng dụng cụ chuyên dụng

2. Bảo trì định kỳ

Vệ sinh định kỳ đầu connector
Kiểm tra suy hao định kỳ
Thay thế nắp bảo vệ khi cần

3. Điều kiện bảo quản

Môi trường khô ráo, thoáng mát
Tránh ánh nắng trực tiếp
Bảo vệ đầu connector khi không sử dụng

Kết luận

Dây nhảy quang Singlemode SC/APC - LC/UPC là sản phẩm chất lượng cao, đáp ứng đầy đủ các yêu cầu kỹ thuật khắt khe của hệ thống mạng quang hiện đại. Với thiết kế tối ưu và thông số kỹ thuật vượt trội, sản phẩm mang lại hiệu suất truyền dẫn ổn định và độ tin cậy cao trong vận hành.

Xem thêm

THÔNG TIN SẢN PHẨM

Thông Số	Giá Trị	Đơn vị
Thông Tin Cơ Bản
Nhà Sản Xuất	FASTTEL
Model	F-P012
Loại Dây	Single Mode Simplex

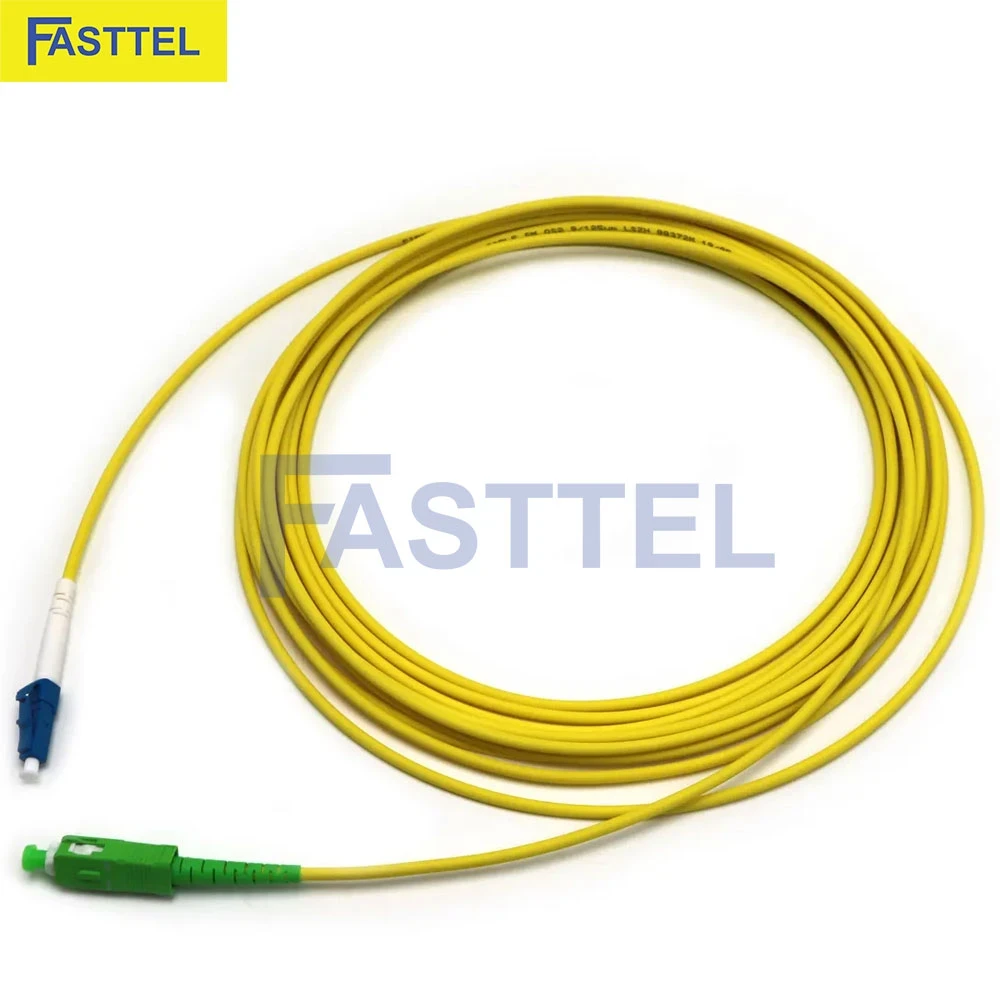

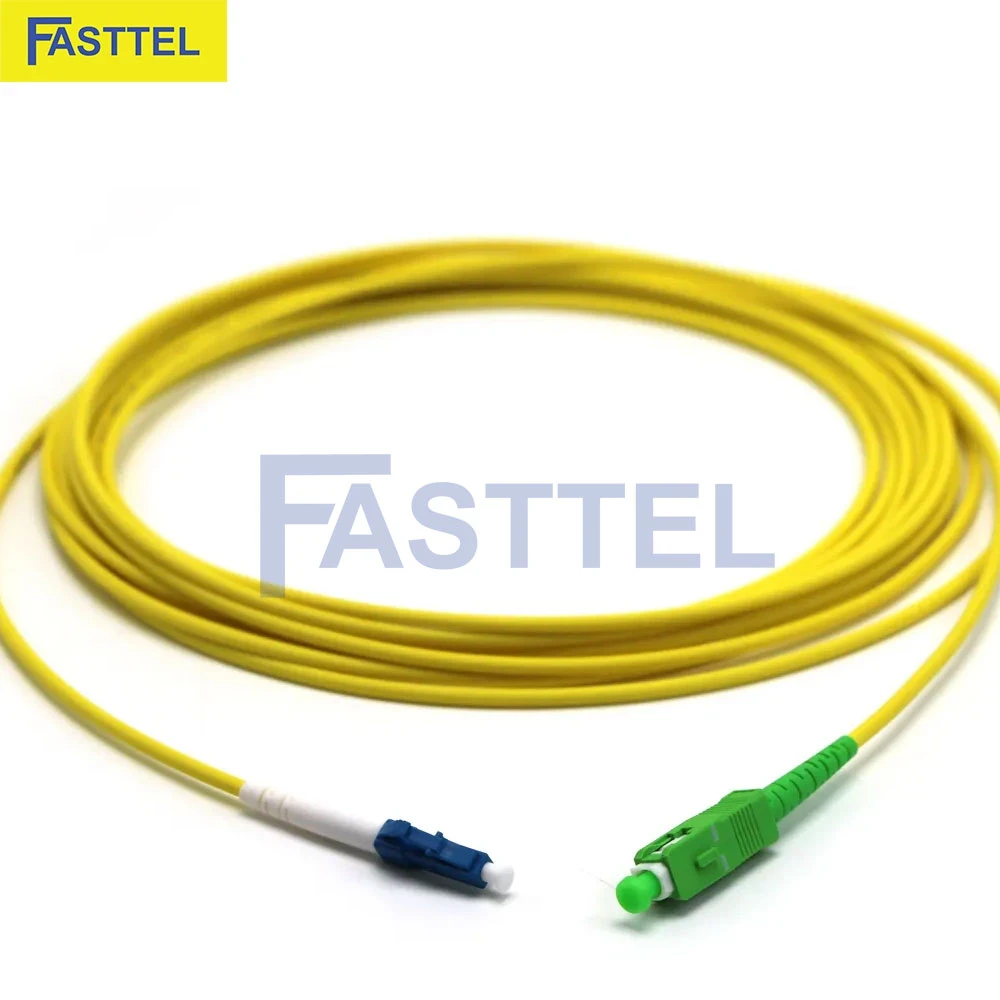

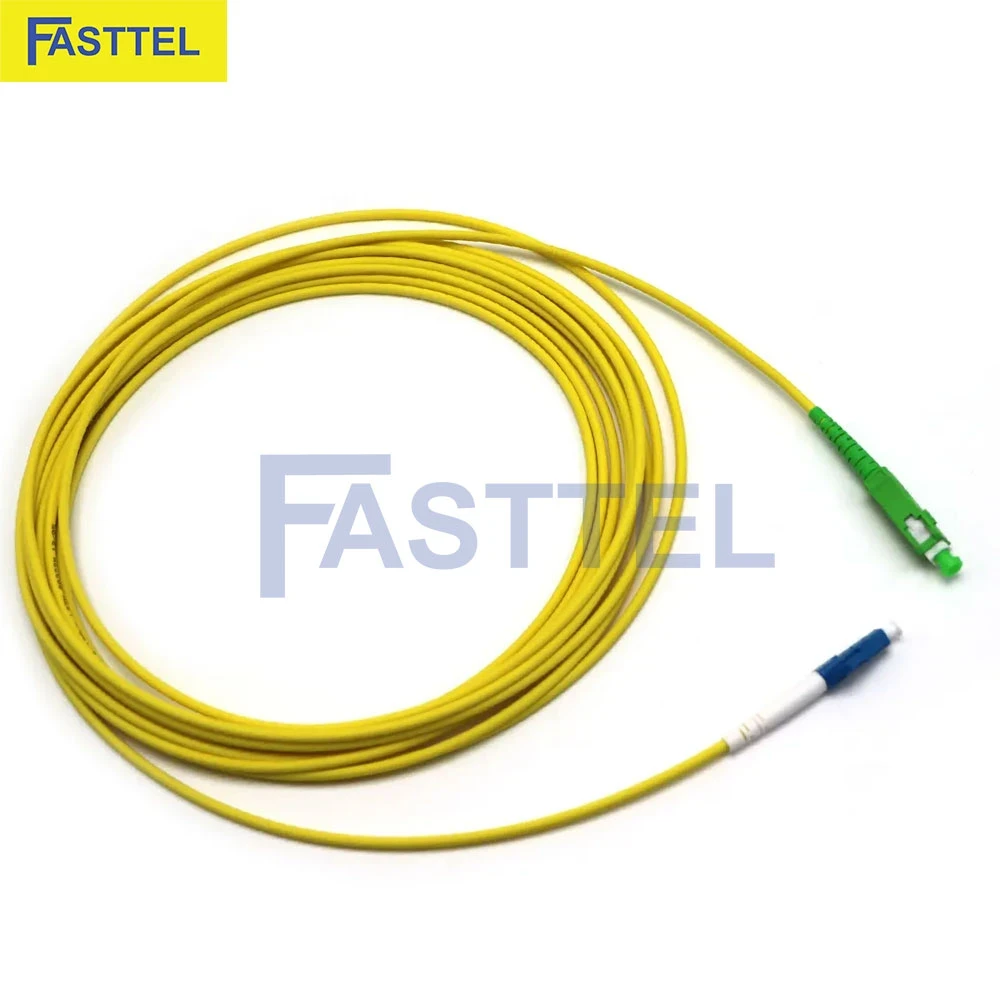

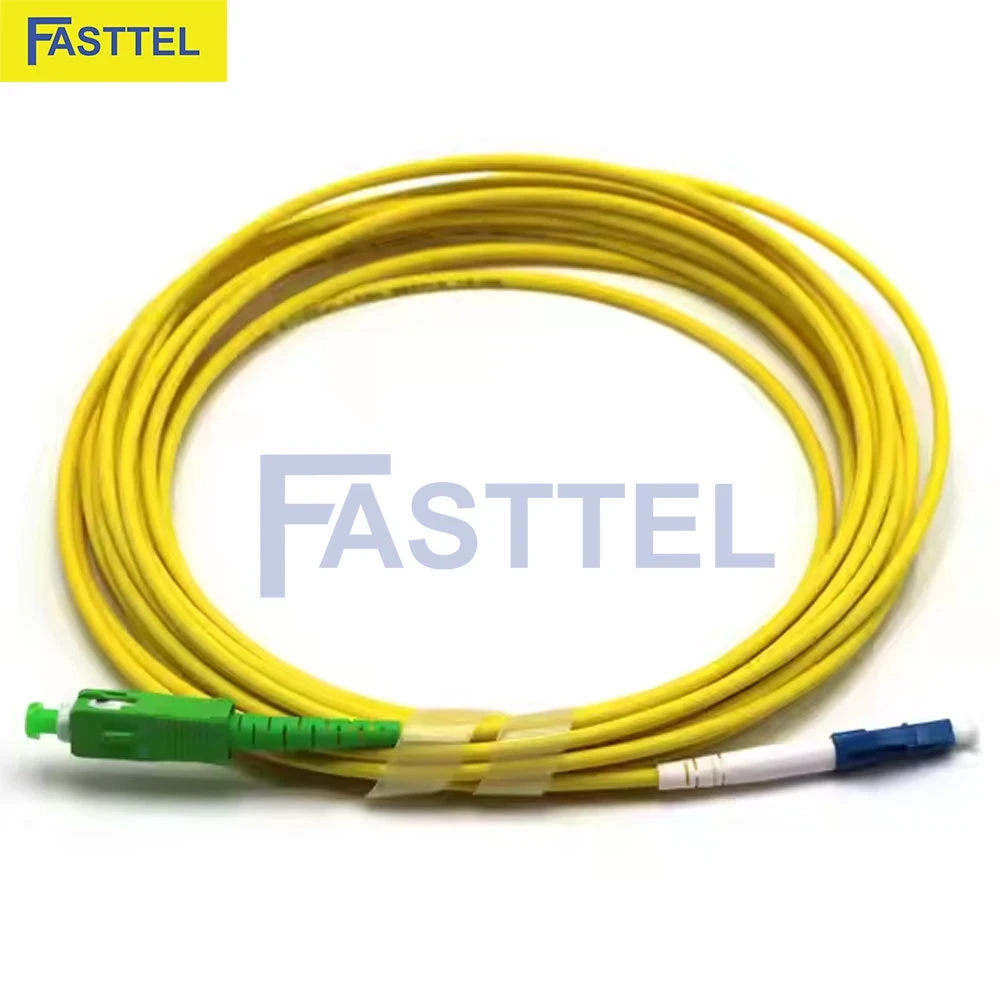

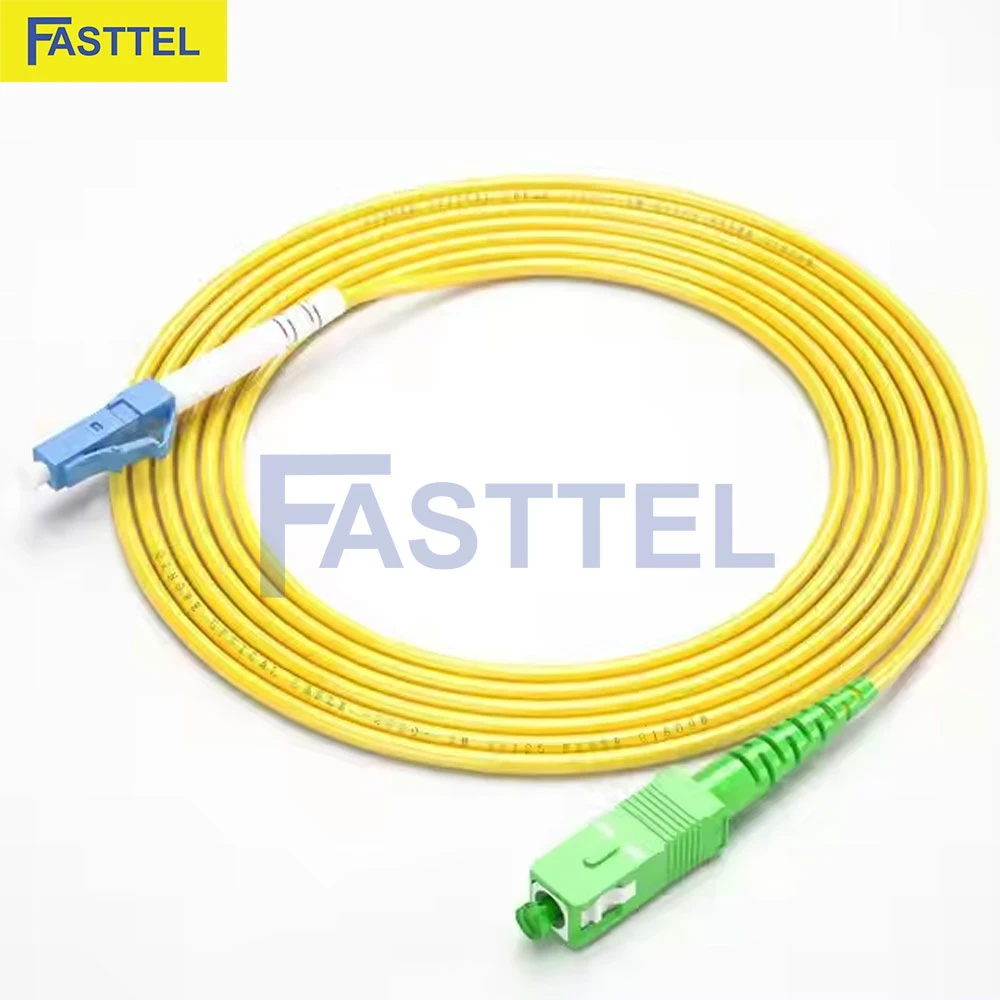

Chiều dài	3, 5, 7, 10, 15, 20, 25.... Tùy chọn	Mét
Thông Số Sợi Quang
Tiêu Chuẩn	G.652D	-
Đường Kính Lõi/Vỏ	9/125	μm
Số Lõi	1	-
Đầu Nối
Loại Đầu 1	SC/APC	-
Loại Đầu 2	LC/UPC	-
Tính Năng Quang Học
Bước Sóng	1310	nm
Bước Sóng	1550	nm
Suy Hao Phản Xạ (APC)	≤ -65	dB
Suy Hao Phản Xạ (UPC)	≤ -55	dB
Mức Suy Hao Ghép Nối	0.25 - 0.5	dB
Thông Số Vật Lý
Đường Kính Dây	2.0/3.0	mm
Lớp Vỏ	PVC OFNR-rated	Màu vàng
Hiệu Suất Truyền
Khoảng Cách Truyền Tối Đa	10	km
Đặc Tính Cơ Học
Lực Căng Lắp Đặt	400	N
Lực Căng Hoạt Động	200	N
Bán Kính Uốn Cong (Lắp Đặt)	60	mm
Bán Kính Uốn Cong (Sau Lắp)	30	mm
Môi Trường Vận Hành
Nhiệt Độ Hoạt Động	-25 đến +75	°C
Độ Ẩm Hoạt Động	0 - 95	%
Tuổi Thọ & Độ Bền
Số Lần Cắm Rút	≥ 500	Lần
Độ Bền Kéo Sử Dụng	≥ 100	N
Tiêu Chuẩn Môi Trường
REACH	Đạt	-
SvHC	Đạt	-
RoHS	Đạt	-
Đóng Gói
Loại Bao Bì	Túi zip	-
Ứng Dụng
Hệ Thống Áp Dụng	Viễn Thông, Truyền Dữ Liệu	-
Loại Mạng	LAN, WAN, Multimedia	-
