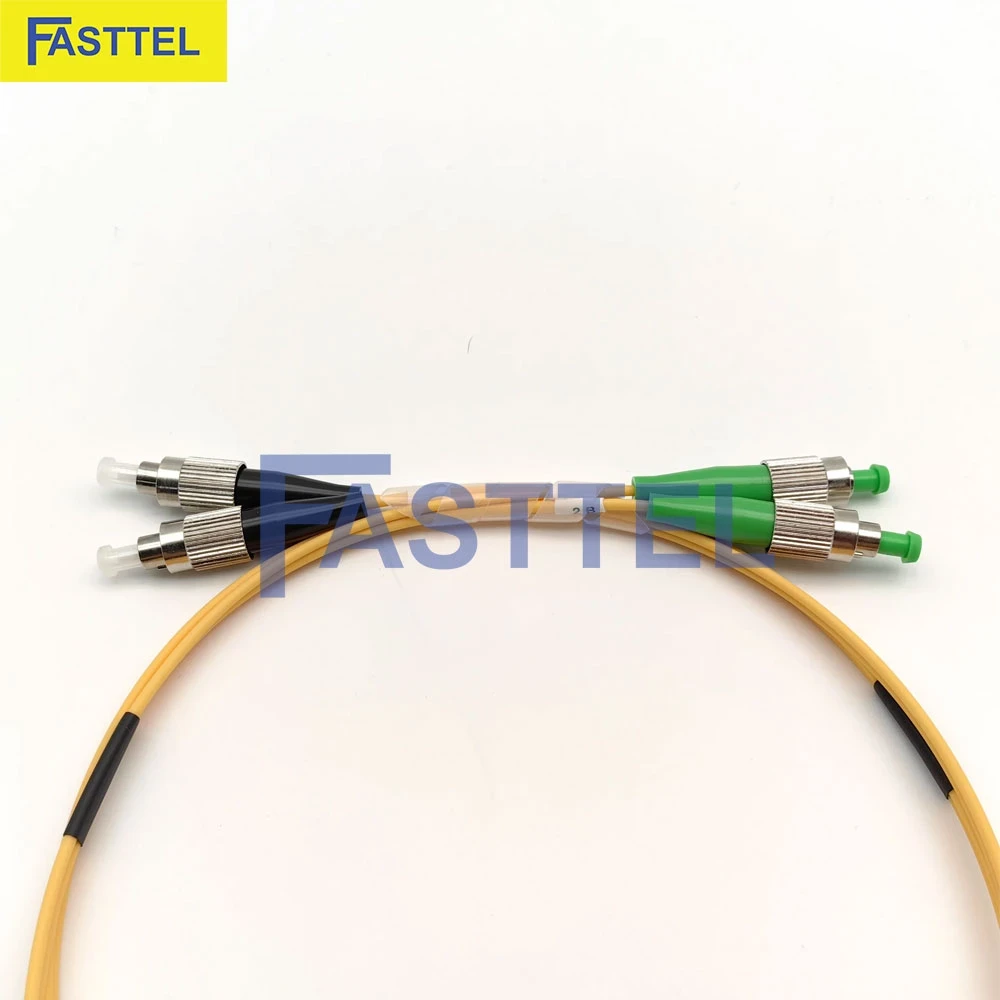

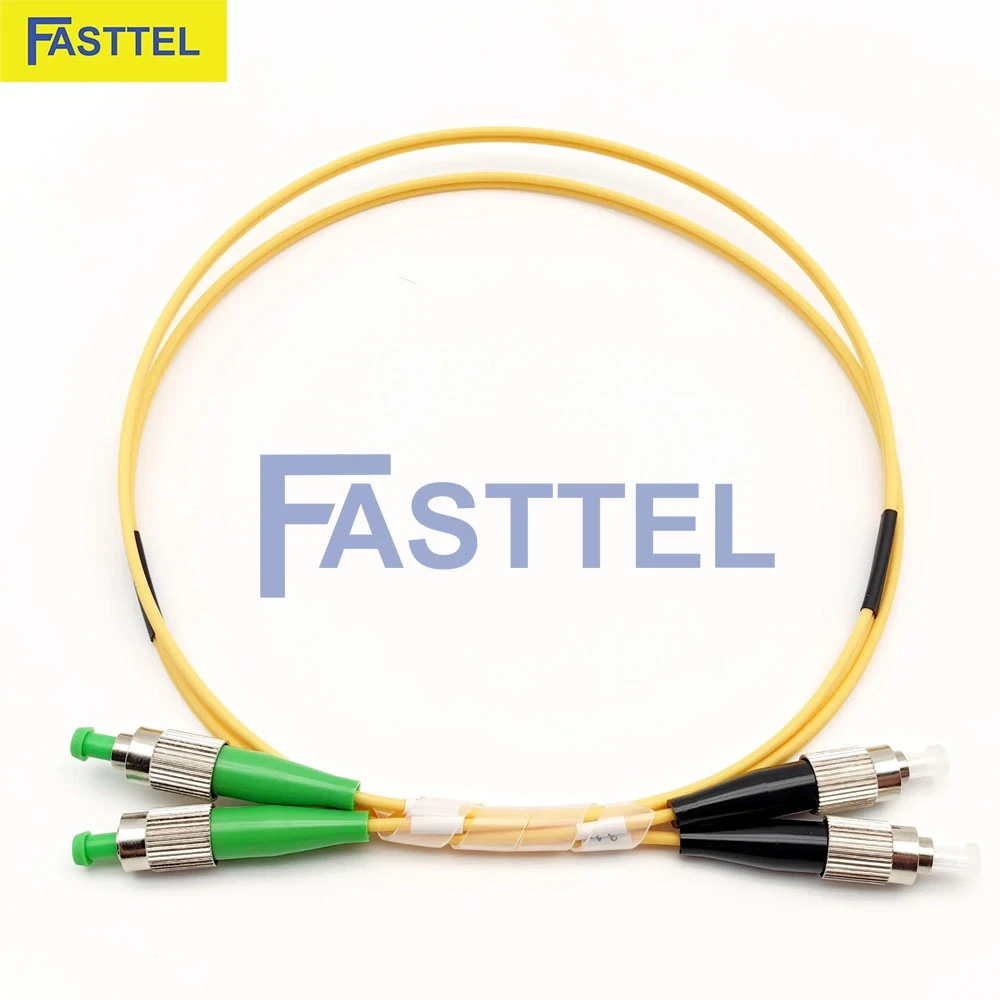

Dây nhảy quang FC/UPC - FC/APC Singlemode Duplex

Thương hiệu: FASTTEL

Giá Cholonjsc: 45.000 đ - 62.000 đ

Giá thị trường: 50.000 đ - 75.000 đ

Chiết khấu hệ thống: 10%

Mã sản phẩm: F-P016-DX

Loại sợi Singlemode: Sợi quang Singlemode 9/125μm G.652D: Sợi quang singlemode cho phép ánh sáng truyền đi một cách hiệu quả với đường kính nhỏ (9μm). Điều này giúp giảm thiểu suy hao tín hiệu và cho phép truyền dẫn dữ liệu ở khoảng cách xa mà không bị mất mát nhiều.
Cấu trúc đầu nối: FC/UPC và FC/APC
Dây nhảy Duplex: Với cấu trúc Duplex, dây nhảy có thể truyền và nhận tín hiệu cùng lúc, giúp tăng cường hiệu suất truyền tải và tiết kiệm thời gian cho các ứng dụng cần tốc độ cao. Cơ chế zip-cord cho phép tách rời hai sợi dễ dàng

Tùy chọn loại sản phẩm:

3 mét

5 mét

10 mét

Chọn số lượng:

CHI TIẾT SẢN PHẨM

I. Giới thiệu tổng quan

Dây nhảy quang FC/UPC - FC/APC Singlemode Duplex là giải pháp kết nối cao cấp, được thiết kế đặc biệt cho các ứng dụng đòi hỏi kết nối song công (full-duplex) với độ tin cậy cao. Sản phẩm kết hợp hai công nghệ mài đầu connector khác nhau (UPC và APC) trên chuẩn FC, mang lại hiệu suất truyền dẫn tối ưu cho hệ thống mạng quang.

II. Đặc điểm nổi bật

Cấu tạo độc đáo
- Thiết kế dây đôi (Duplex) cho phép truyền và nhận đồng thời
- Tích hợp hai loại đầu connector FC với công nghệ mài khác nhau
- Vỏ bọc chống cháy LSZH hoặc PVC tiêu chuẩn OFNR
- Cơ chế zip-cord cho phép tách rời hai sợi dễ dàng
Công nghệ tiên tiến
- Kết hợp công nghệ mài UPC và APC trên cùng một dây
- Sử dụng sợi quang Singlemode 9/125μm chuẩn G.652D
- Đầu connector FC với ống sứ ceramic chính xác cao
- Hệ thống đánh dấu và màu sắc theo tiêu chuẩn quốc tế

III. Thông số kỹ thuật chi tiết

1. Thông số cơ bản

Thông số	Giá trị	Ghi chú
Loại sợi	Singlemode 9/125μm G.652D	Chuẩn ITU-T
Cấu trúc	Duplex (dây đôi)	Zip-cord
Đường kính dây	2.0mm × 2	Tiêu chuẩn
Vỏ bọc	LSZH hoặc PVC OFNR	Chống cháy
Màu vỏ	Vàng	Chuẩn singlemode

2. Thông số quang học

Thông số	@1310nm	@1550nm
Suy hao sợi	≤ 0.4 dB/km	≤ 0.3 dB/km
Tán sắc	≤ 3.5 ps/(nm×km)	≤ 18 ps/(nm×km)
PMD	≤ 0.2 ps/√km	≤ 0.2 ps/√km
Băng thông	~100 THz×km	~100 THz×km

3. Thông số đầu FC/UPC

Thông số	Giá trị	Tiêu chuẩn
Đường kính ferrule	2.5mm	IEC 61754-13
Vật liệu ferrule	Ceramic Zirconia	Độ bền cao
Suy hao chèn	≤ 0.3 dB	IEC 61300-3-4
Suy hao phản xạ	≥ 50 dB	IEC 61300-3-6
Lực căng đầu connector	≥ 50N	IEC 61300-2-4

4. Thông số đầu FC/APC

Thông số	Giá trị	Tiêu chuẩn
Đường kính ferrule	2.5mm	IEC 61754-13
Góc mài	8°	IEC 61755-3-2
Suy hao chèn	≤ 0.3 dB	IEC 61300-3-4
Suy hao phản xạ	≥ 65 dB	IEC 61300-3-6
Lực căng đầu connector	≥ 50N	IEC 61300-2-4

5. Thông số cơ học (dây đôi 2.0mm)

Thông số	Lắp đặt	Hoạt động
Lực căng	300N	140N
Lực nén	550N/10cm	-
Bán kính uốn cong	30mm	60mm

6. Thông số môi trường

Điều kiện	Giá trị	Ghi chú
Nhiệt độ hoạt động	-20°C ~ +75°C	Trong nhà
Nhiệt độ bảo quản	-40°C ~ +85°C	Kho
Độ ẩm	0 ~ 95%	Không ngưng tụ
Tuổi thọ	≥ 500 lần cắm rút	Đảm bảo suy hao

IV. Ứng dụng chuyên biệt

Hệ thống viễn thông
- Kết nối thiết bị truyền dẫn SDH/DWDM
- Mạng backbone và metro
- Hệ thống GPON/EPON
Trung tâm dữ liệu
- Kết nối server-switch
- Hệ thống SAN
- Cross-connect quang
Ứng dụng công nghiệp
- Hệ thống SCADA
- Mạng điều khiển công nghiệp
- Hệ thống giám sát

V. Ưu điểm vượt trội

Hiệu suất cao
- Suy hao thấp nhờ công nghệ mài tiên tiến
- Độ ổn định cao với cơ chế vặn vít
- Chống nhiễu tối ưu với suy hao phản xạ cao
Độ tin cậy
- Tuổi thọ cao với ≥500 lần cắm rút
- Khả năng chống chịu môi trường tốt
- Đạt tiêu chuẩn Telcordia GR-326-CORE
Tính linh hoạt
- Thiết kế duplex cho truyền song Song
- Có thể tách rời hai sợi khi cần
- Tương thích với nhiều thiết bị khác nhau

VI. Hướng dẫn sử dụng và bảo quản

Quy trình lắp đặt
- Kiểm tra và vệ sinh đầu connector
- Tháo nắp bảo vệ hai đầu
- Căn chỉnh key đúng vị trí
- Vặn chặt đai ốc với lực vừa phải
- Kiểm tra độ chắc chắn của kết nối
Bảo quản
- Bảo quản trong môi trường sạch sẽ, khô ráo
- Đậy nắp bảo vệ khi không sử dụng
- Tránh va đập và uốn cong quá mức
- Định kỳ kiểm tra và vệ sinh đầu connector
Xử lý sự cố thường gặp
- Suy hao cao: Kiểm tra vệ sinh đầu connector
- Mất tín hiệu: Kiểm tra độ chặt của kết nối
- Không ổn định: Kiểm tra góc lắp đặt và căn chỉnh
