MÔ TẢ SẢN PHẨM

Cáp Quang Luồn Cống 48FO Phi Kim Loại là một sản phẩm cáp quang hiện đại, được thiết kế đặc biệt cho việc lắp đặt trong hệ thống cống ngầm. Cấu trúc của cáp đóng vai trò quan trọng trong việc đảm bảo hiệu suất truyền tín hiệu, hiệu suất truyền tín hiệu ổn định và độ bền của sản phẩm. Các đặc điểm chính bao gồm:

Loại cáp: Cáp quang luồn cống phi kim loại
Số lõi: 48 core (48FO)
Tiêu chuẩn sợi quang: Single Mode G652.D

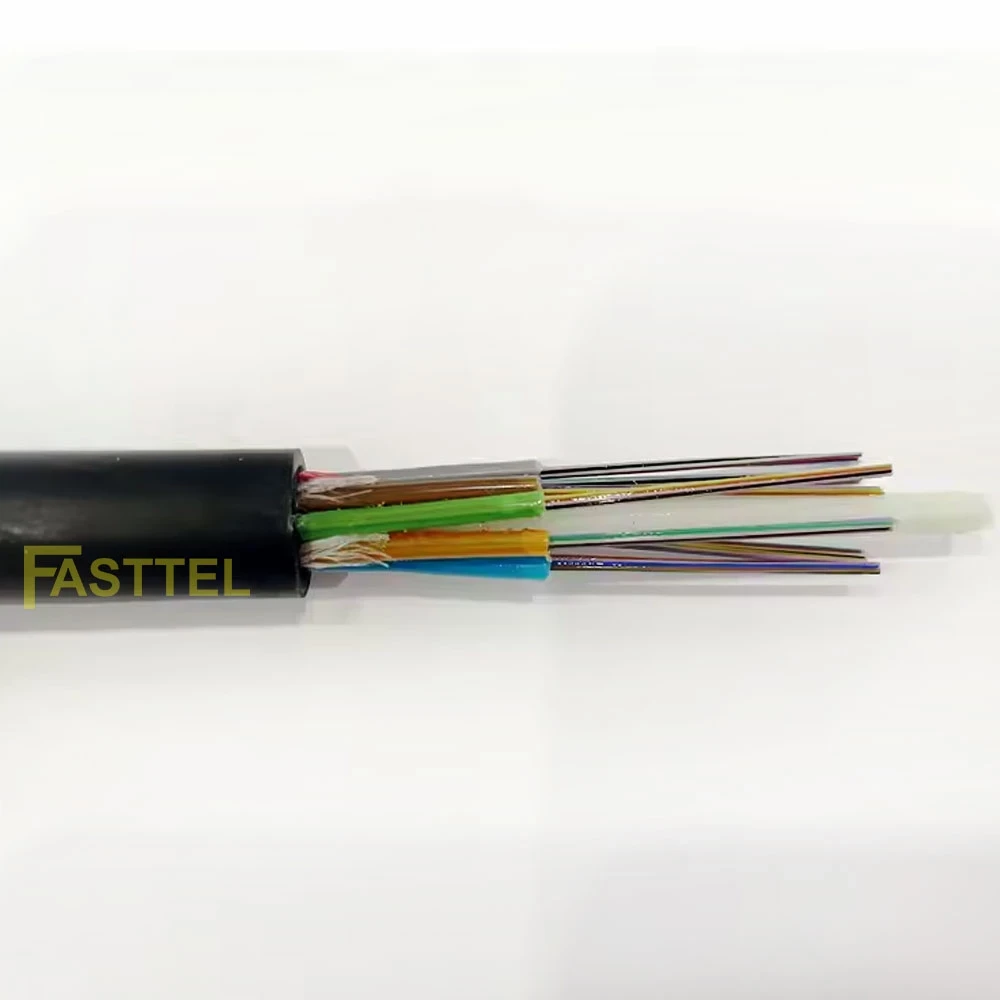

Tổng quan cấu trúc Cáp Quang Luồn Cống 48FO Phi Kim Loại

Cáp quang 48FO này có cấu trúc đa lớp, bao gồm:

Sợi quang
Ống đệm
Dây gia cường trung tâm
Cấu trúc lõi
Lớp bảo vệ
Vỏ ngoài

Mỗi thành phần đều có vai trò riêng trong việc bảo vệ sợi quang và đảm bảo hiệu suất truyền tín hiệu.

Chi tiết các thành phần Cáp Quang Luồn Cống 48FO Phi Kim Loại

Tên		Tiêu chuẩn
Sợi Quang	Số lượng	48 sợi
	Tiêu chuẩn	G652.D
	Đặc điểm	Sử dụng liên tục, không có mối hàn. Giúp hạn chế tối đa suy hao tín hiệu
	Vai trò	Là thành phần cốt lõi, trực tiếp truyền tải tín hiệu quang học
Ống Đệm	Số lượng	4 ống đệm
	Cấu tạo	Mỗi ống chứa 12 sợi quang
	Đặc điểm	Sợi quang di chuyển tự do trong ống đệm Ống đệm chứa chất làm đầy Khoảng trống giữa sợi quang và bề mặt trong ống được phủ bằng hợp chất đặc biệt chống thấm nước
	Vai trò	Bảo vệ tối đa sợi quang khỏi tác động cơ học Ngăn chặn sự xâm nhập của hơi ẩm
Dây Gia Cường Trung Tâm	Loại	Phi kim loại (FRP - Fiber Reinforced Plastic)
	Vị trí	Nằm ở trung tâm cáp
	Vai trò	Tăng cường độ bền cho cáp Cải thiện khả năng chịu lực kéo và nén
Cấu Trúc Lõi	Cấu tạo	4 ống đệm lỏng 1 sợi độn
	Phương pháp bện	SZ quanh dây gia cường FRP
	Vai trò	Bảo vệ sợi quang khỏi tác động khi lắp đặt Giảm thiểu ảnh hưởng từ môi trường xung quanh Tăng tính linh hoạt cho cáp
Lớp Bảo Vệ	Cấu tạo	Băng chống thấm quấn quanh lõi cáp
Lớp Bảo Vệ	Vai trò	Tăng cường bảo vệ chống thấm nước Ngăn chặn sự xâm nhập của hơi ẩm vào bên trong cáp
Vỏ Ngoài	Chất liệu	Nhựa HDPE (High-Density Polyethylene)
	Đặc điểm	Độ bền cao Chống ăn mòn tốt Chịu được tác động của môi trường
	Vai trò	Bảo vệ toàn bộ cấu trúc bên trong cáp Tạo lớp cách ly cuối cùng với môi trường bên ngoài

Ưu điểm của cấu trúc Cáp Quang Luồn Cống 48FO Phi Kim Loại

Bảo vệ cơ học tối ưu: Cấu trúc đa lớp giúp bảo vệ sợi quang khỏi các tác động bên ngoài.
Chống thấm hiệu quả: Nhiều lớp bảo vệ chống thấm nước, từ ống đệm đến lớp băng chống thấm.
Độ bền cao: Cấu trúc phi kim loại giúp chống ăn mòn và tăng tuổi thọ của cáp.
Hiệu suất truyền tín hiệu cao: Sử dụng sợi quang liên tục không mối hàn giúp giảm suy hao.
Linh hoạt trong lắp đặt: Cấu trúc bện SZ cho phép cáp có độ linh hoạt cao, phù hợp cho việc luồn cống.

Cấu trúc phức tạp và tinh vi của Cáp Quang Luồn Cống 48FO Phi Kim Loại đã tạo ra một sản phẩm có khả năng chống chịu cao với môi trường, đồng thời đảm bảo hiệu suất truyền tín hiệu tối ưu. Mỗi thành phần trong cấu trúc cáp đều đóng vai trò quan trọng, tạo nên một hệ thống bảo vệ đa lớp cho sợi quang bên trong.

Xem thêm

Tags:

Cáp quang 48fo

THÔNG TIN SẢN PHẨM

Thông số	Chỉ tiêu kỹ thuật
THÔNG SỐ CHUNG
Loại cáp	Cáp quang luồn cống phi kim loại
Số sợi quang	48 sợi
Tuổi thọ cáp	≥ 15 năm
CẤU TRÚC CÁP
Số sợi quang trong ống lỏng	12 sợi
Số ống lỏng	4 ống chứa sợi quang
Vật liệu ống lỏng	PBT (Polybutylene Terephthalate)
Đường kính ống lỏng	≥ 1.6 mm (cáp Midspan) ≥ 2.0 mm (cáp thông thường)
Hợp chất điền đầy	Thixotrophic Jelly
Thành phần gia cường trung tâm	FRP (Fiberglass Reinforced Plastic)
Thành phần chống thấm	Sợi chống thấm (Water Blocking Yarn) Băng chống thấm nước bọc quanh lõi cáp
Phương pháp bện lõi	Bện đảo chiều SZ
VỎ CÁP
Vật liệu	Nhựa HDPE màu đen
Độ dày	1.5 mm ± 0.1mm
THÔNG SỐ QUANG HỌC
Suy hao tại 1310nm	≤ 0.35 dB/km (trung bình) ≤ 0.36 dB/km (từng sợi)
Suy hao tại 1550nm	≤ 0.21 dB/km (trung bình) ≤ 0.22 dB/km (từng sợi)
Hệ số tán sắc tại 1310nm	≤ 3.5 ps/nm×km
Hệ số tán sắc tại 1550nm	≤ 18 ps/nm×km
Hệ số PMD	≤ 0.2 ps/√km
Bước sóng cắt	≤ 1260 nm
THÔNG SỐ CƠ LÝ
Tải trọng lớn nhất khi lắp đặt	2700 N
Tải trọng lớn nhất khi làm việc	900 N
Bán kính uốn cong tối thiểu khi lắp đặt	10 lần đường kính cáp
Bán kính uốn cong tối thiểu sau lắp đặt	20 lần đường kính cáp
ĐIỀU KIỆN MÔI TRƯỜNG
Nhiệt độ lắp đặt	-5°C đến +65°C
Nhiệt độ làm việc	-10°C đến +65°C
ĐẶC TÍNH BẢO VỆ
Khả năng chống thấm	Không thấm nước sau 24h ở độ cao cột nước 1m
Khả năng chịu điện áp	≥ 20 kVDC hoặc 10 kVACrms (50-60Hz) trong 5 phút
ĐÓNG GÓI
Chiều dài tiêu chuẩn	4000m

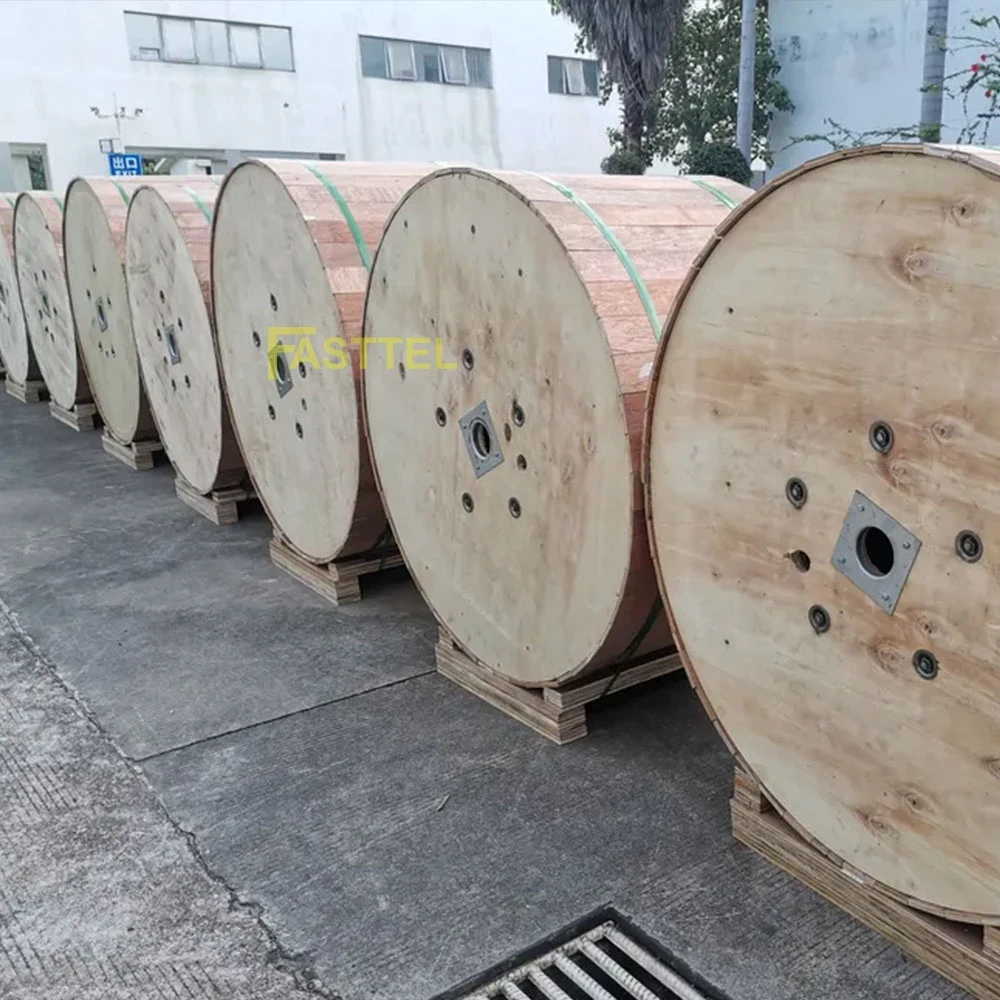

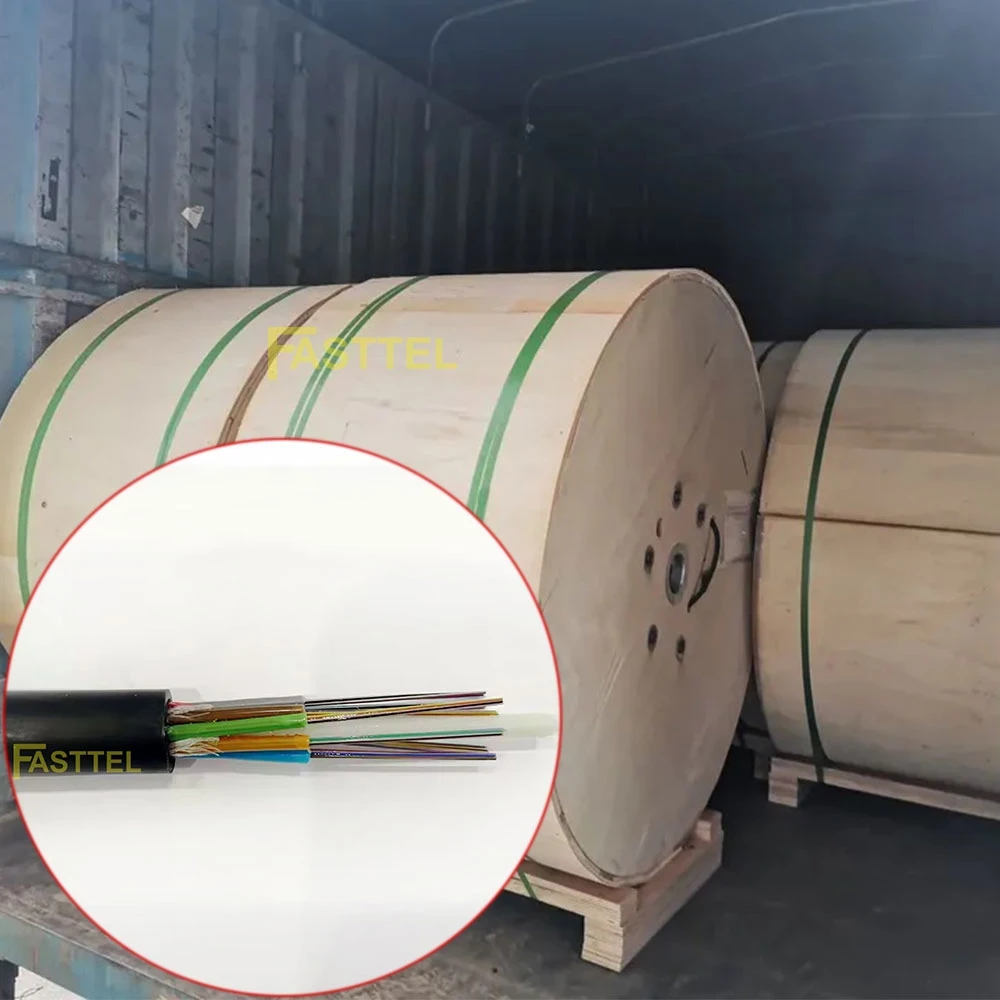

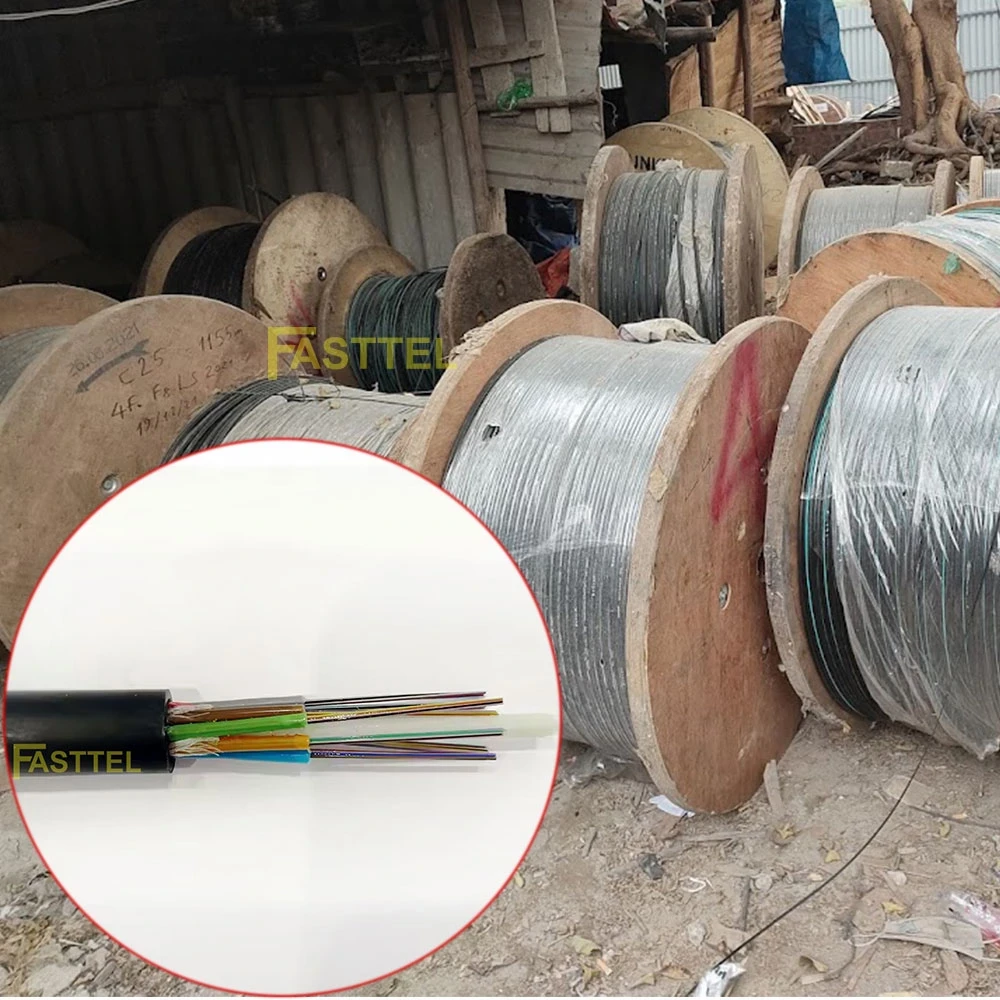

Quy cách	Quấn trên trống gỗ sử dụng một lần
Đường kính trục quấn	> 40 lần đường kính cáp
