MÔ TẢ SẢN PHẨM

1. Giới thiệu sản phẩm

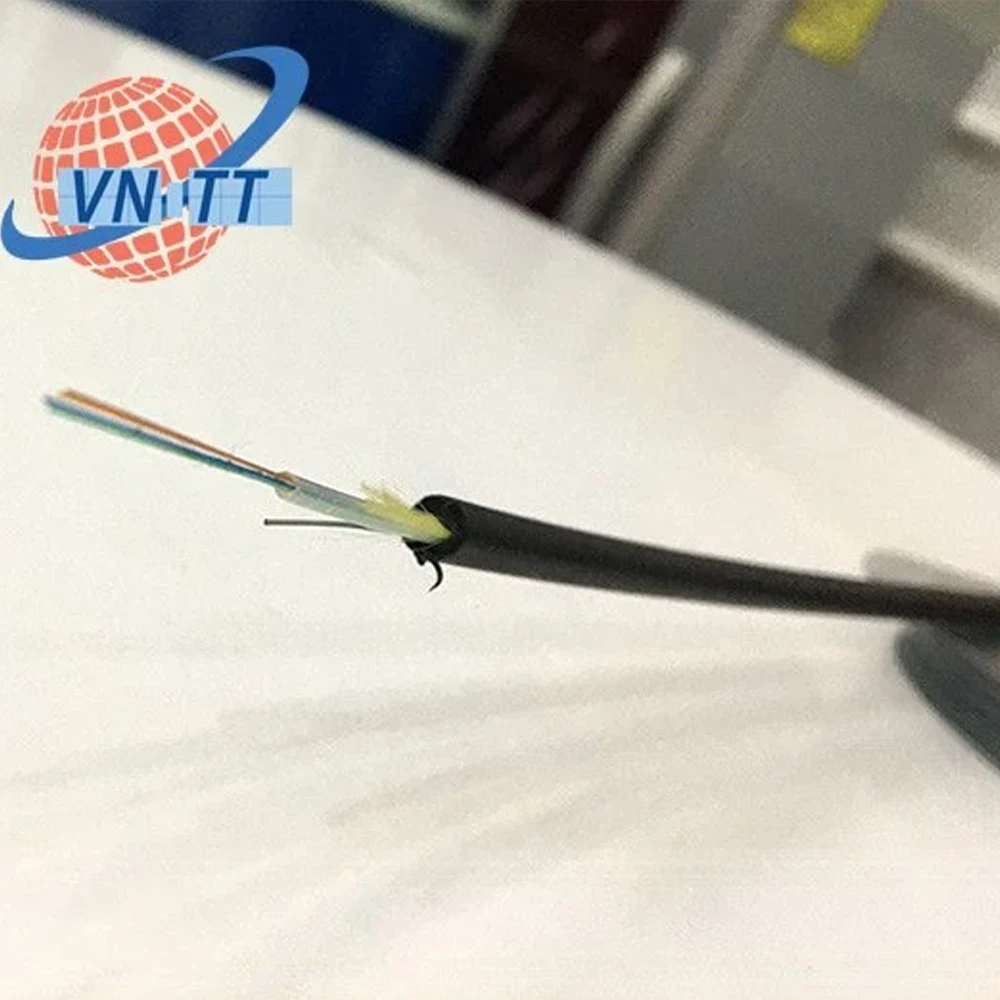

Cáp quang luồn cống 4FO phi kim loại (CPKL) là giải pháp truyền dẫn quang học nhỏ gọn, được thiết kế đặc biệt cho các dự án quy mô nhỏ và vừa. Với 4 sợi quang, sản phẩm này cung cấp sự cân bằng hoàn hảo giữa hiệu suất và chi phí, đáp ứng nhu cầu kết nối cho các ứng dụng cục bộ và mạng truy cập.

2. Ứng dụng chính

Kết nối FTTH (Fiber To The Home):
- Cung cấp băng thông cao cho các hộ gia đình
- Hỗ trợ dịch vụ Triple Play (Internet, TV, điện thoại)
Mạng LAN doanh nghiệp nhỏ:
- Kết nối giữa các phòng ban trong tòa nhà
- Hỗ trợ truyền dữ liệu tốc độ cao và độ trễ thấp
Hệ thống camera an ninh:
- Truyền dẫn tín hiệu video HD từ camera đến trung tâm điều khiển
- Đảm bảo chất lượng hình ảnh và độ tin cậy cao
Kết nối trạm phát sóng di động nhỏ:
- Backhaul cho các small cell trong mạng 4G/5G
- Hỗ trợ băng thông lên đến 10 Gbps
Mạng cảm biến IoT:
- Kết nối các cụm cảm biến với trung tâm xử lý dữ liệu
- Đảm bảo truyền dẫn ổn định và an toàn

3. Ưu điểm nổi bật

Nhỏ gọn và linh hoạt:
- Đường kính cáp nhỏ (7.0 mm) giúp dễ dàng luồn cống
- Trọng lượng nhẹ (40 kg/km) thuận lợi cho lắp đặt
Chi phí hiệu quả:
- 4 sợi cáp quang đáp ứng đủ nhu cầu cho dự án nhỏ
- Giảm chi phí đầu tư ban đầu so với cáp nhiều sợi hơn
An toàn cao:
- Vỏ LSZH giảm khói và không chứa halogen khi cháy
- Phù hợp cho môi trường trong nhà và không gian kín
Hiệu suất ổn định:
- Sợi G.657.A1 cho phép uốn cong với bán kính nhỏ
- Suy hao thấp đảm bảo chất lượng tín hiệu tốt
Dễ dàng bảo trì:
- Số lượng sợi ít giúp việc quản lý và sửa chữa đơn giản
- Tiết kiệm thời gian và chi phí bảo trì

4. So sánh với các loại cáp khác

Tiêu chí	Cáp 4FO	Cáp 12FO	Cáp 24FO
Kích thước	Nhỏ nhất	Trung bình	Lớn
Chi phí	Thấp nhất	Trung bình	Cao
Dung lượng	4 sợi	12 sợi	24 sợi
Phù hợp cho	Dự án nhỏ	Dự án vừa	Dự án lớn
Độ linh hoạt	Cao nhất	Trung bình	Thấp nhất

5. Hướng dẫn lắp đặt

Chuẩn bị:
- Kiểm tra đường cống và làm sạch
- Chuẩn bị dụng cụ: kìm cắt, băng keo, máy đo cáp quang OTDR
Kéo cáp:
- Sử dụng gel bôi trơn chuyên dụng
- Kéo cáp với lực không quá 1000 N
Cố định cáp:
- Sử dụng kẹp cáp mỗi 1 mét
- Đảm bảo không vượt quá bán kính uốn cong tối thiểu
Đấu nối:
- Sử dụng hộp nối quang chuyên dụng
- Hàn nối sợi quang bằng máy hàn fusion
Kiểm tra:
- Đo kiểm bằng OTDR để đảm bảo chất lượng đường truyền
- Ghi chép và lưu trữ kết quả đo

6. Bảo trì và bảo dưỡng

Kiểm tra định kỳ 6 tháng/lần
Vệ sinh đầu connector quang thường xuyên
Theo dõi các thông số suy hao qua hệ thống giám sát
Có kế hoạch dự phòng và thay thế khi cần thiết

Xem thêm

Tags:

Cáp quang 4fo

THÔNG TIN SẢN PHẨM

Thông số	Chỉ tiêu kỹ thuật
Thông Số Chung
Loại cáp	Cáp quang luồn cống phi kim loại
Số sợi quang	4 sợi
Tuổi thọ cáp	≥ 15 năm

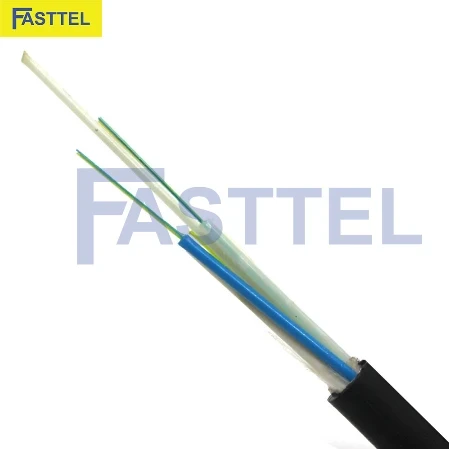

Cấu Trúc Cáp
Số sợi quang trong 1 ống lỏng	2 sợi
Vật liệu ống lỏng	PBT (Polybutylene Terephthalate)
Đường kính ống lỏng	≥ 1.6 mm (cáp Midspan) ≥ 2.0 mm (cáp thông thường)
Hợp chất điền đầy	Thixotrophic Jelly
Thành phần gia cường trung tâm	FRP (Fiberglass Reinforced Plastic)
Thành phần chống thấm	Sợi chống thấm (Water Blocking Yarn) Băng chống thấm nước bọc quanh lõi cáp
Phương pháp bện lõi	Bện đảo chiều SZ
Vỏ Cáp
Vật liệu	Nhựa HDPE màu đen
Độ dày	1.5 mm ± 0.1mm
Thông Số Quang Học
Suy hao tại 1310nm	≤ 0.35 dB/km (trung bình) ≤ 0.36 dB/km (từng sợi)
Suy hao tại 1550nm	≤ 0.21 dB/km (trung bình) ≤ 0.22 dB/km (từng sợi)
Hệ số tán sắc tại 1310nm	≤ 3.5 ps/nm×km
Hệ số tán sắc tại 1550nm	≤ 18 ps/nm×km
Hệ số PMD	≤ 0.2 ps/√km
Thông Số Cơ Lý
Tải trọng lớn nhất khi lắp đặt	2700 N
Tải trọng lớn nhất khi làm việc	900 N
Bán kính uốn cong tối thiểu khi lắp đặt	10 lần đường kính cáp
Bán kính uốn cong tối thiểu sau lắp đặt	20 lần đường kính cáp
Điều Kiện Môi Trường
Nhiệt độ lắp đặt	-5°C đến +65°C
Nhiệt độ làm việc	-10°C đến +65°C
Đóng Gói
Chiều dài tiêu chuẩn	4000m

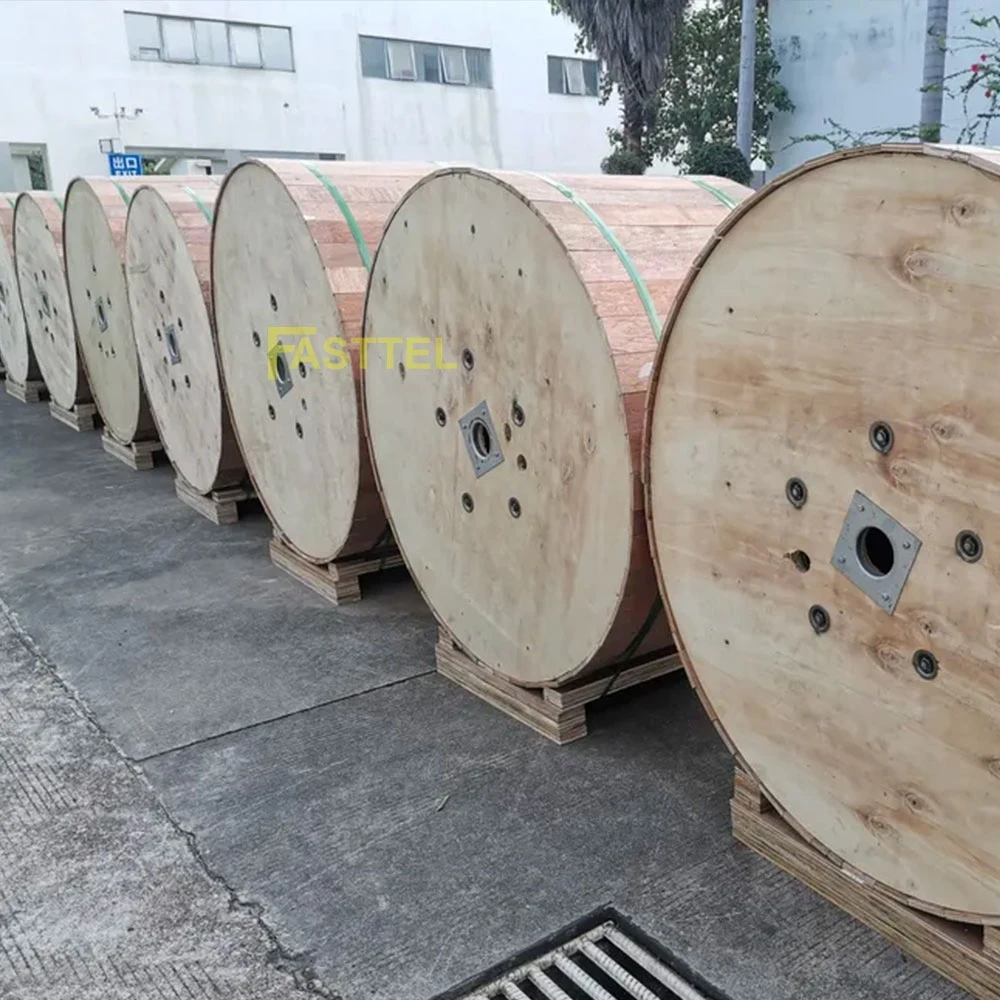

Quy cách	Quấn trên trống gỗ sử dụng một lần
Đường kính trục quấn	> 40 lần đường kính cáp
