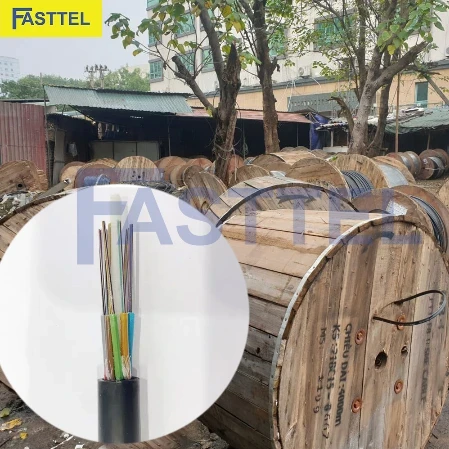

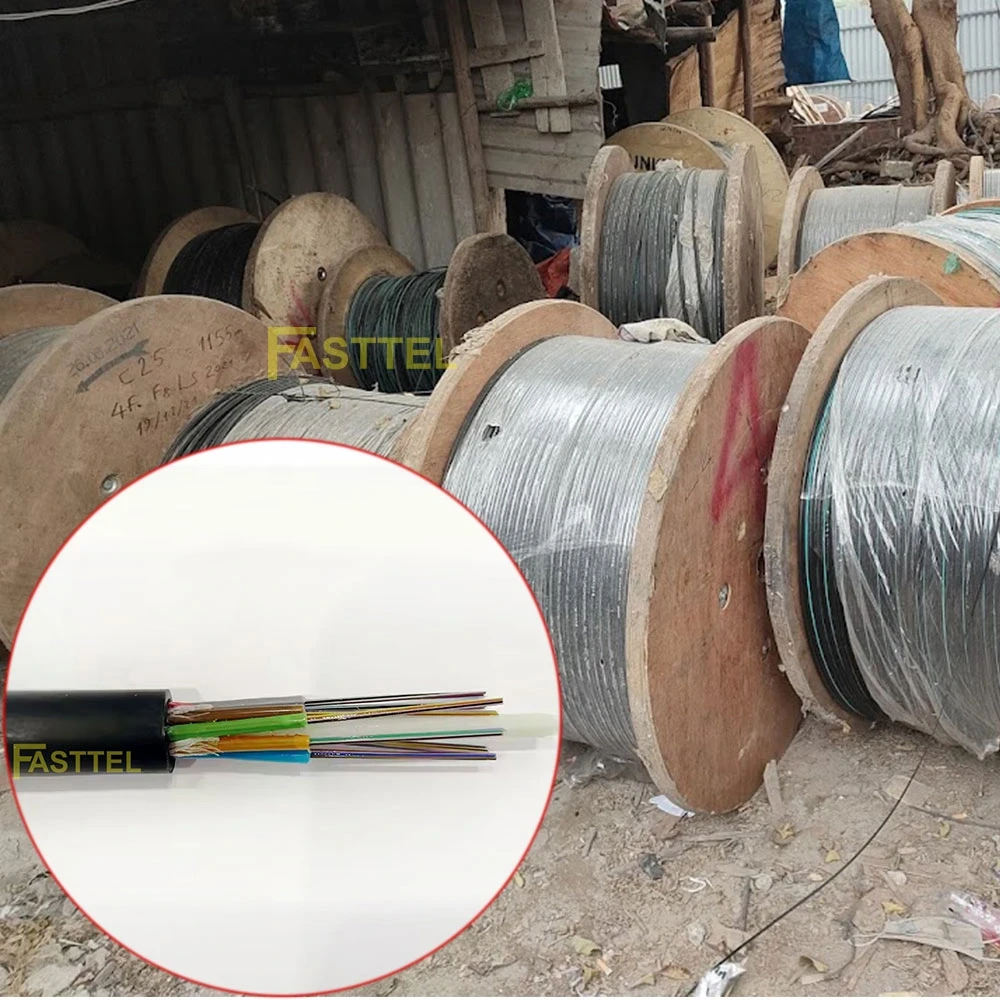

Cáp Quang Luồn Cống 72FO Phi Kim Loại

Cáp quang luồn cống 72FO phi kim loại là một sản phẩm tiên tiến trong lĩnh vực truyền dẫn quang học, được thiết kế đặc biệt để đáp ứng nhu cầu ngày càng tăng về băng thông và độ tin cậy trong các hệ thống mạng hiện đại. Với 72 sợi quang, sản phẩm này cung cấp giải pháp trung gian giữa các loại cáp có dung lượng thấp hơn (như 24FO, 48FO) và cao hơn (như 96FO, 144FO), phù hợp cho nhiều ứng dụng đa dạng.

2. Đặc điểm kỹ thuật chi tiết

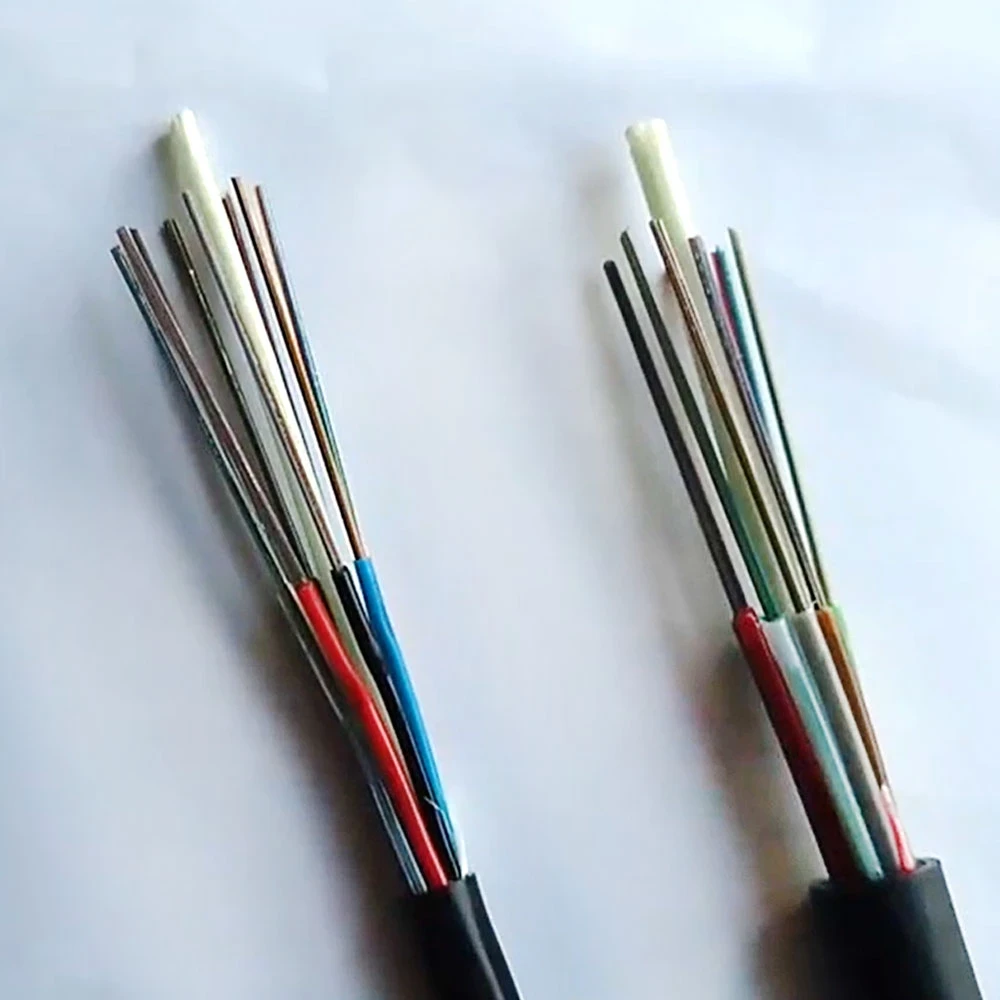

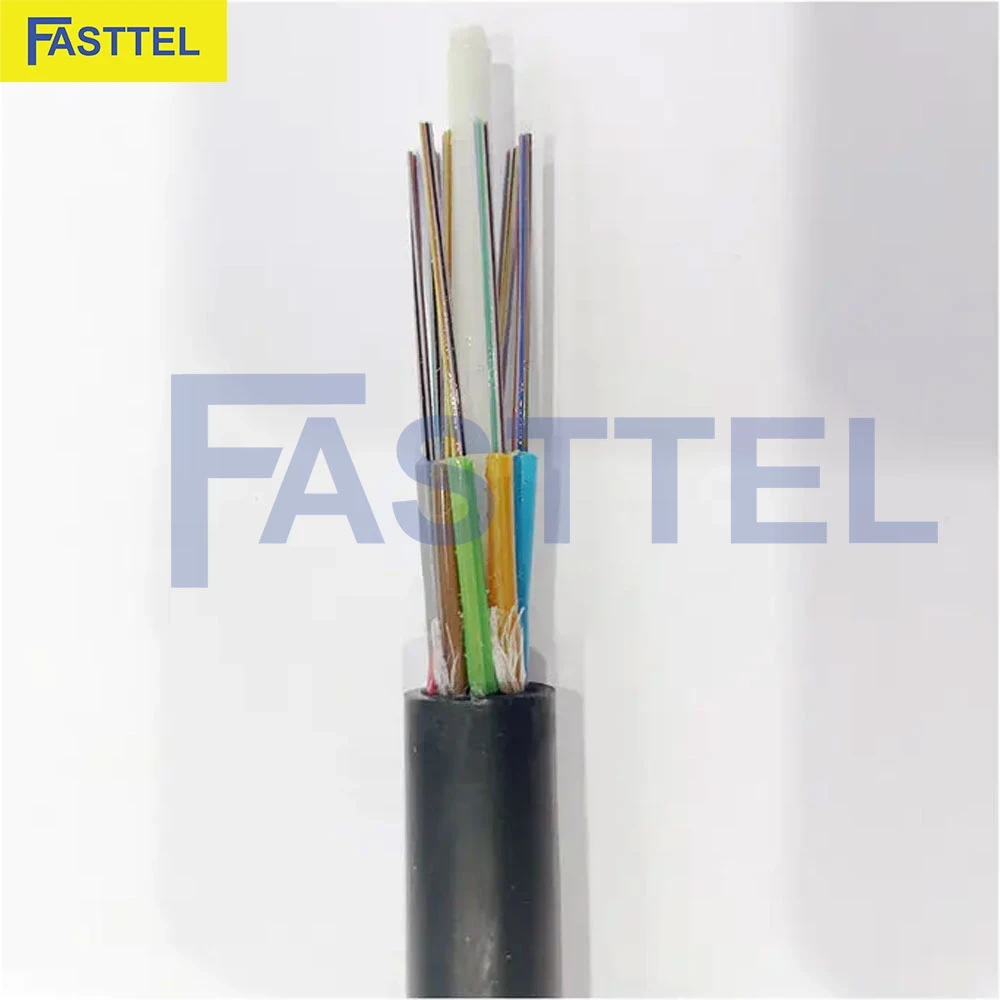

3. Cấu trúc cáp - Phân tích chi tiết

Lõi cáp

• 72 sợi quang G.652.D:
  • Mỗi sợi có đường kính lõi 9µm và đường kính vỏ 125µm.
  • Độ suy hao tối đa: 0.35 dB/km ở 1310nm, 0.21 dB/km ở 1550nm.
  • Băng thông modal: > 500 MHz.km ở 1310nm.
• 6 ống đệm lỏng:
  • Đường kính ống: 1.8 ± 0.1 mm.
  • Chất liệu: Polybutylene Terephthalate (PBT).
  • Chứa gel chống thấm, bảo vệ sợi quang khỏi ẩm ướt.
• Dây gia cường trung tâm FRP:
  • Đường kính: 2.5 ± 0.1 mm.
  • Cường độ kéo: > 650 N.
  • Hệ số giãn nở nhiệt: < 5 × 10^-6 /°C.

Lớp bảo vệ

• Băng chống thấm:
  • Vật liệu: Polyester.
  • Độ dày: 0.15 mm.
  • Khả năng hấp thụ nước: < 1g/m^2.
• Sợi gia cường aramid:
  • Loại: Kevlar.
  • Cường độ kéo: > 3000 N.
  • Giúp tăng khả năng chịu lực kéo của cáp.

Vỏ ngoài

• Chất liệu HDPE chống tia UV:
  • Độ dày: 1.8 ± 0.2 mm.
  • Cường độ kéo: > 20 MPa.
  • Độ giãn dài khi đứt: > 500%.
  • Chỉ số chống tia UV: > 1000 giờ (ASTM D1693).

4. Ưu điểm nổi bật - Phân tích kỹ thuật

• Dung lượng truyền dẫn lớn:
  • 72 sợi quang cho phép truyền dẫn đồng thời nhiều luồng dữ liệu.
  • Tổng băng thông lý thuyết: > 144 Tbps (giả sử 2 Tbps/sợi với công nghệ DWDM hiện đại).
• Độ bền vượt trội:
  • Cấu trúc phi kim loại giảm thiểu ảnh hưởng của điện từ trường.
  • FRP và aramid cung cấp cường độ kéo > 3650 N, vượt xa yêu cầu tiêu chuẩn (2670 N cho cáp loại này).
• Chống thấm hiệu quả:
  • Hệ thống đa lớp chống thấm (gel trong ống đệm, băng chống thấm, vỏ HDPE) đảm bảo IP68.
  • Khả năng chống thấm ngang: 1 mét cột nước trong 24 giờ.
• Linh hoạt trong lắp đặt:
  • Bán kính uốn cong tối thiểu: 20 lần đường kính cáp khi lắp đặt, 10 lần khi vận hành.
  • Trọng lượng nhẹ (115 kg/km) giúp giảm 30% lực kéo so với cáp kim loại tương đương.
• Khả năng mở rộng:
  • Dung lượng 72 sợi cho phép nâng cấp từ hệ thống 10G lên 100G mà không cần thay dây cáp quang.
  • Dự phòng 20-30% sợi cho nhu cầu mở rộng trong tương lai.

5. Ứng dụng chuyên sâu

• Mạng đô thị (Metro Networks):
  • Kết nối các trạm base 5G với băng thông yêu cầu từ 10 Gbps đến 25 Gbps mỗi trạm.
  • Hỗ trợ triển khai GPON/XG-PON với tỷ lệ chia 1:128, phục vụ đến 9216 thuê bao.
• Trung tâm dữ liệu:
  • Kết nối giữa các trung tâm dữ liệu với khoảng cách đến 10 km.
  • Hỗ trợ kiến trúc leaf-spine với băng thông tổng hợp lên đến 7.2 Tbps (72 x 100 Gbps).
• Mạng cảm biến IoT quy mô lớn:
  • Hỗ trợ đến 72,000 node cảm biến (giả sử 1000 node/sợi quang).
  • Ứng dụng trong quản lý đô thị thông minh, giám sát môi trường, v.v.
• Hệ thống camera giám sát 4K/8K:
  • Hỗ trợ truyền dẫn cho hơn 1000 camera 4K (yêu cầu băng thông ~25 Mbps/camera).
  • Dự phòng cho nâng cấp lên camera 8K trong tương lai.
• Mạng viễn thông liên tỉnh:
  • Truyền dẫn backbone cho mạng 5G với khoảng cách lên đến 100 km (sử dụng bộ kích sóng điện thoại).
  • Hỗ trợ công nghệ ROADM (Reconfigurable Optical Add-Drop Multiplexer) cho mạng linh hoạt.

6. Tiêu chuẩn và chứng nhận

• Tuân thủ tiêu chuẩn ITU-T G.652.D và IEC 60794-1-2
• Chứng nhận RoHS (2011/65/EU và (EU)2015/863)
• Chứng nhận chống cháy theo tiêu chuẩn IEC 60332-1 và IEC 60332-3-24 (Category C)
• Chứng nhận ISO 9001:2015 về quản lý chất lượng
• Chứng nhận TLC về độ tin cậy và tuổi thọ (dự kiến > 25 năm)

7. Bảo hành và hỗ trợ

• Bảo hành: 5 năm cho sợi quang, 2 năm cho vỏ cáp
• Hỗ trợ kỹ thuật 24/7 qua hotline và email
• Dịch vụ tư vấn thiết kế hệ thống và tối ưu hóa mạng lưới
• Đào tạo kỹ thuật lắp đặt và bảo trì cho đối tác
• Cung cấp phần mềm quản lý và giám sát cáp quang
