1. Giới thiệu
Cáp quang ADSS (All-Dielectric Self-Supporting) 24FO khoảng vượt 100m là giải pháp truyền dẫn quang học hiệu quả cho các ứng dụng ngoài trời, đặc biệt phù hợp cho việc lắp đặt trên các cột điện hoặc cấu trúc có khoảng cách trung bình. Với 24 sợi quang và khả năng vượt khoảng 100m, sản phẩm này cân bằng giữa dung lượng, chi phí và tính linh hoạt trong triển khai.
2. Thông số kỹ thuật
2.1 Thông số cơ bản
|
Thông số
|
Giá trị
|
Giải thích
|
|
Số sợi quang
|
24 FO
|
24 sợi quang đơn mode, đáp ứng nhu cầu truyền dẫn đa dạng
|
|
Loại sợi quang
|
G.652D
|
Chuẩn sợi quang phổ biến, tối ưu cho truyền dẫn băng rộng
|
|
Khoảng vượt tối đa
|
100m
|
Khoảng cách tối đa giữa hai điểm treo, phù hợp cho nhiều địa hình
|
|
Đường kính cáp
|
11.5 ± 0.5 mm
|
Kích thước nhỏ gọn, giảm tải trọng gió và tải trọng băng giá
|
|
Trọng lượng cáp
|
95 ± 10 kg/km
|
Trọng lượng nhẹ, dễ dàng trong vận chuyển và lắp đặt
|
2.2 Thông số quang học
|
Thông số
|
Giá trị
|
Giải thích
|
|
Suy hao tại 1310nm
|
≤ 0.36 dB/km
|
Đảm bảo truyền tín hiệu hiệu quả ở bước sóng 1310nm
|
|
Suy hao tại 1550nm
|
≤ 0.22 dB/km
|
Suy hao thấp ở bước sóng 1550nm, phù hợp cho truyền dẫn khoảng cách xa
|
|
Suy hao tại 1625nm
|
≤ 0.24 dB/km
|
Hỗ trợ truyền dẫn ở bước sóng cao, phù hợp cho giám sát và bảo trì
|
|
Tán sắc sợi quang tại 1550nm
|
≤ 18 ps/(nm.km)
|
Giảm thiểu hiện tượng tán sắc, đảm bảo chất lượng tín hiệu
|
|
Bước sóng cắt
|
≤ 1260 nm
|
Đảm bảo hoạt động single-mode hiệu quả
|
2.3 Thông số cơ học
|
Thông số
|
Giá trị
|
Giải thích
|
|
Tải trọng làm việc tối đa
|
3000 N
|
Khả năng chịu lực căng trong điều kiện làm việc bình thường
|
|
Tải trọng phá hủy
|
≥ 9000 N
|
Giới hạn an toàn trước khi cáp bị hư hỏng
|
|
Bán kính uốn cong tối thiểu
|
20 lần đường kính cáp
|
Đảm bảo tính linh hoạt trong lắp đặt mà không làm ảnh hưởng đến hiệu suất
|
|
Độ võng cho phép
|
≤ 1% khoảng vượt
|
Duy trì độ căng phù hợp, giảm thiểu tác động của gió và băng giá
|
2.4 Thông số môi trường
|
Thông số
|
Giá trị
|
Giải thích
|
|
Nhiệt độ hoạt động
|
-40°C đến +70°C
|
Phù hợp cho mọi điều kiện thời tiết, từ vùng lạnh giá đến nhiệt đới
|
|
Nhiệt độ lắp đặt
|
-20°C đến +60°C
|
Đảm bảo tính linh hoạt trong quá trình triển khai
|
|
Khả năng chống tia UV
|
Chống tia UV lâu dài
|
Tăng tuổi thọ cáp trong môi trường ngoài trời
|
|
Khả năng chống thấm nước
|
Tuân thủ IEC 60794-1-2-F5
|
Bảo vệ sợi quang khỏi hư hỏng do ẩm ướt
|

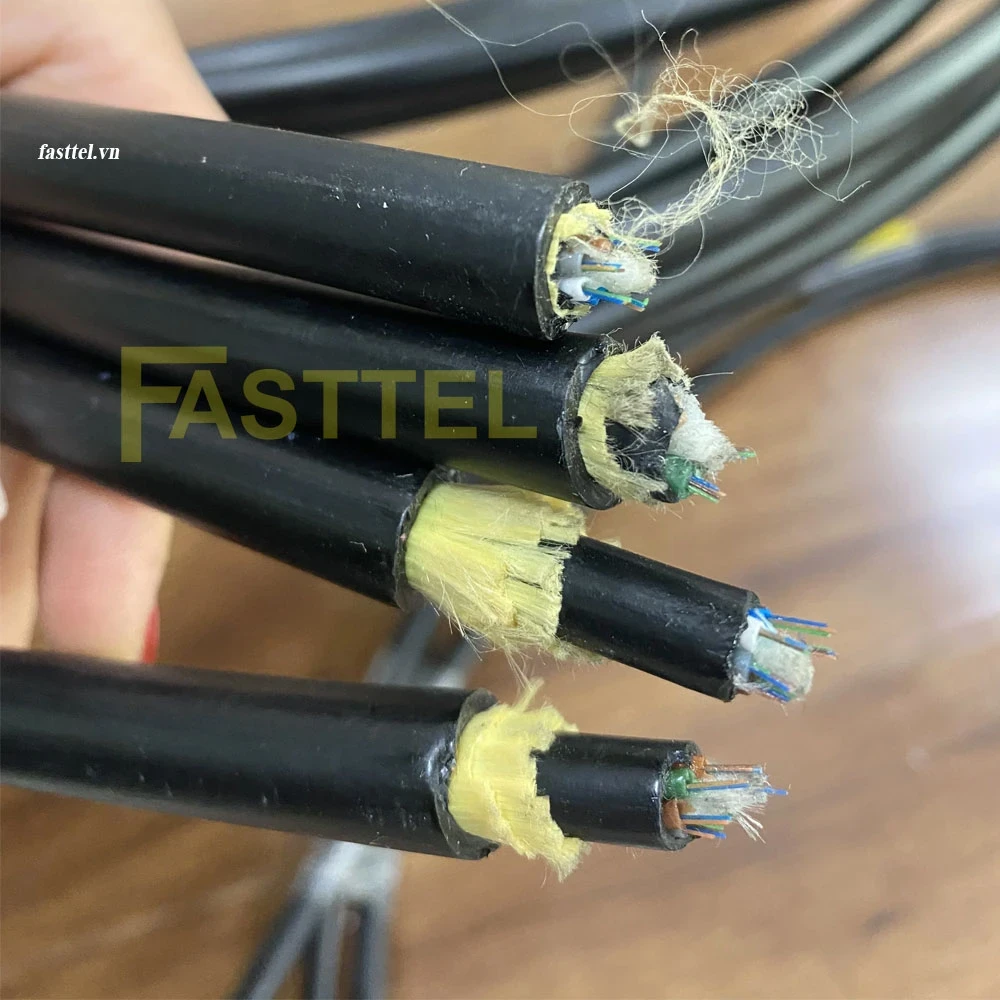

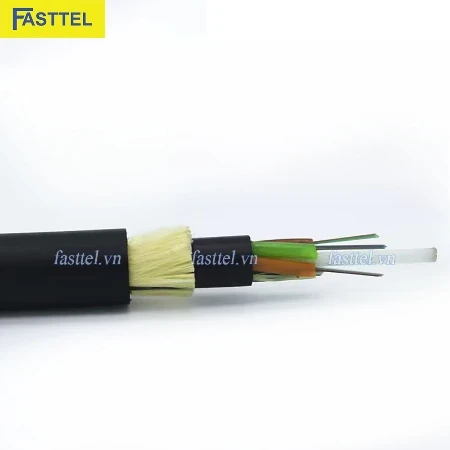

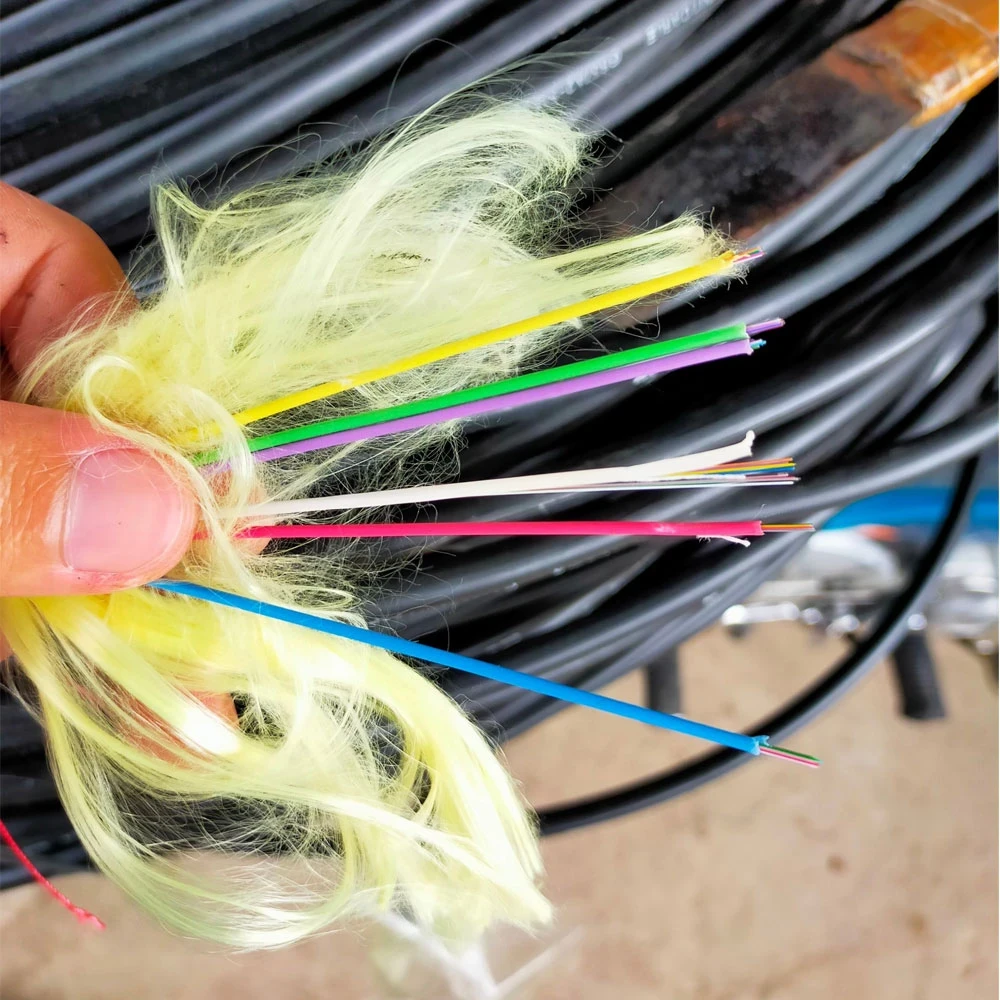

3. Cấu trúc cáp
- Lõi trung tâm FRP: Đường kính 2.5mm, cung cấp độ cứng và khả năng chịu lực.
- Ống lỏng: PBT, đường kính 2.8mm, chứa và bảo vệ sợi quang.
- Sợi quang: 24 sợi G.652D, sắp xếp trong ống lỏng.
- Chất chống thấm: Gel chống thấm, ngăn nước xâm nhập.
- Sợi aramid: Tăng cường độ bền kéo, bảo vệ lõi cáp.
- Vỏ ngoài: HDPE đen, dày 1.6mm, chống tia UV và bảo vệ cơ học.
4. Ứng dụng chính
- Mạng đô thị: Kết nối các tòa nhà, trạm viễn thông trong thành phố.
- Mạng truy cập: Cung cấp dịch vụ internet và truyền hình cáp cho khu dân cư.
- Mạng công nghiệp: Kết nối các thiết bị và hệ thống trong khu công nghiệp.
- Hệ thống giám sát: Truyền dẫn tín hiệu cho camera an ninh và cảm biến.
- Mạng lưới điện thông minh: Hỗ trợ truyền thông tin trong hệ thống lưới điện.
5. Ưu điểm nổi bật
- Khoảng vượt phù hợp: 100m đáp ứng nhu cầu đa dạng, tiết kiệm chi phí lắp đặt.
- Dung lượng vừa phải: 24 sợi quang cân bằng giữa hiệu suất và chi phí.
- Độ bền cao: Chịu được điều kiện môi trường khắc nghiệt, tuổi thọ cao.
- An toàn điện: Cấu trúc phi kim loại, không bị ảnh hưởng bởi sét đánh.
- Lắp đặt dễ dàng: Trọng lượng nhẹ, không cần dây treo riêng.
6. Tiêu chuẩn và chứng nhận
- IEC 60794: Tiêu chuẩn quốc tế về cáp quang
- ITU-T G.652D: Tiêu chuẩn về đặc tính sợi quang đơn mode
- RoHS: Chứng nhận về giới hạn chất độc hại
7. Lắp đặt và bảo trì
- Lắp đặt:
- Sử dụng phụ kiện chuyên dụng cho cáp ADSS
- Đảm bảo độ võng phù hợp (≤ 1% khoảng vượt)
- Tránh uốn cong quá mức (tuân thủ bán kính uốn cong tối thiểu)
- Bảo trì:
- Kiểm tra định kỳ độ võng và tình trạng vỏ cáp
- Máy đo cáp quang OTDR để đánh giá chất lượng tín hiệu
- Vệ sinh các điểm kết nối quang định kỳ
8. Kết luận
Cáp quang ADSS 24FO khoảng vượt 100m là giải pháp truyền dẫn hiệu quả, cân bằng giữa hiệu suất, chi phí và tính linh hoạt. Với khả năng chịu đựng môi trường khắc nghiệt và dễ dàng trong lắp đặt, sản phẩm này là lựa chọn lý tưởng cho các dự án mạng lưới cáp quang quy mô vừa và nhỏ, đặc biệt trong các ứng dụng đô thị và công nghiệp. Đầu tư vào cáp ADSS 24FO KV100 không chỉ đáp ứng nhu cầu hiện tại mà còn đảm bảo khả năng mở rộng trong tương lai, mang lại giá trị lâu dài cho doanh nghiệp và cộng đồng.
