MÔ TẢ SẢN PHẨM

Cáp quang ADSS 24FO KV 200M (sợi, core) Khoảng vượt 200m sử dụng trong hệ thống cáp quang (cáp quang viettel, cáp quang FPT, cáp quang VNPT, cáp quang CMC …), mạng LAN, mạng WAN, hệ thống camera… Dùng để thi công dưới cống bể, trong nhà, ngoài trời, cột điện, thang máng cáp… là một giải pháp tốt nhất để truyền tín hiệu đi xa với tốc độ cao mà suy hao đường truyền thấp nhất.

Thông số chung

Loại cáp: Cáp quang tự treo phi kim (ADSS)
Số lõi: 24 lõi
Chiều dài khoảng vượt: 200 mét
Đường kính cáp: Khoảng 14.5 mm (±0.5 mm)
Trọng lượng cáp: Khoảng 180 kg/km (±10 kg/km)

Thông số sợi quang

Loại sợi: Đơn mode (cáp quang singlemode) (tuân thủ G.652.D)
Đường kính lõi: 9 μm (±0.5 μm)
Đường kính vỏ bọc: 125 μm (±1 μm)
Đường kính lớp phủ: 245 μm (±10 μm)
Suy hao:
- ≤ 0.35 dB/km ở 1310 nm
- ≤ 0.22 dB/km ở 1550 nm

Thông số cơ học

Sức căng kéo (ngắn hạn): 6000 N
Sức căng kéo (dài hạn): 2000 N
Khả năng chịu nén: 2000 N/10cm
Bán kính uốn cong tối thiểu:
- Khi lắp đặt: 20 x Đường kính cáp
- Sau khi lắp đặt: 10 x Đường kính cáp

Thông số môi trường

Phạm vi nhiệt độ hoạt động: -40°C đến +70°C
Phạm vi nhiệt độ lắp đặt: -20°C đến +60°C
Phạm vi nhiệt độ lưu trữ: -40°C đến +75°C

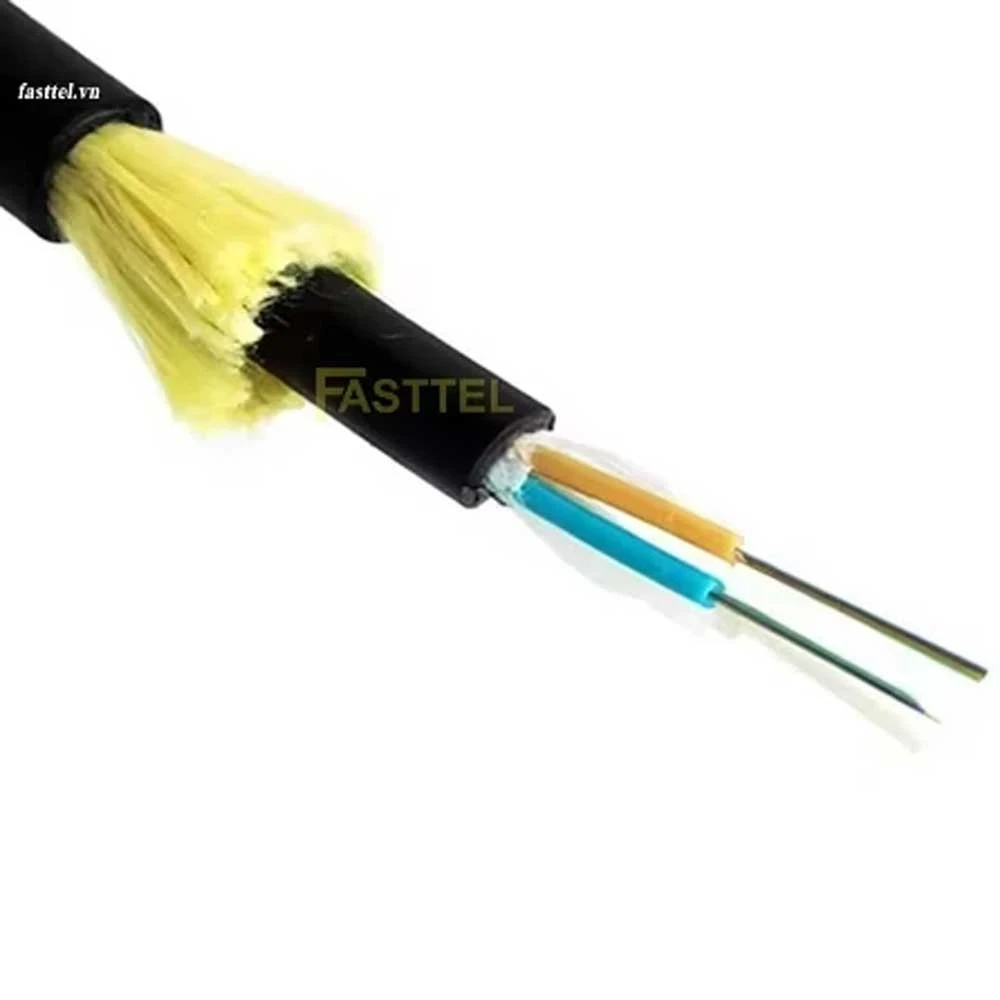

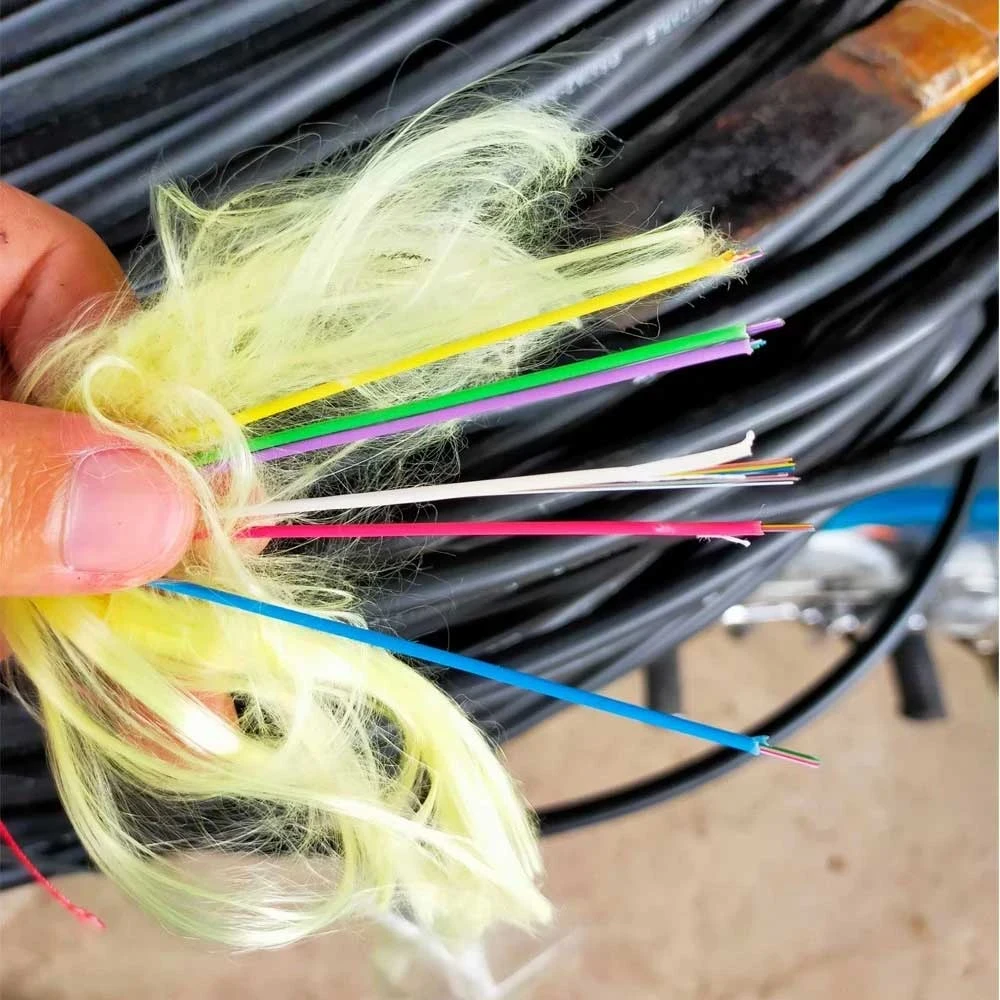

Cấu trúc cáp

Thành phần gia cường trung tâm: FRP (Nhựa gia cường sợi thủy tinh)
Ống đệm lỏng: PBT (Polybutylene Terephthalate)
Chống thấm nước: Vật liệu chống thấm khô
Thành phần gia cường: Sợi Aramid
Vỏ bọc ngoài: HDPE (Polyethylene mật độ cao) chống tia UV

Tuân thủ tiêu chuẩn

ITU-T G.652.D (sợi quang)
IEC 60794 (cáp sợi quang)
IEEE 1222 (kiểm tra bằng máy đo công suất quang và hiệu suất cho cáp ADSS)

Xem thêm

Tags:

Cáp quang 24fo

THÔNG TIN SẢN PHẨM

Thông Số Kỹ Thuật	Giá Trị
Thông số cơ bản
Số sợi quang	24 FO
Loại sợi quang	G.652D
Khoảng vượt tối đa	200m
Đường kính cáp	11.5 ± 0.5 mm
Trọng lượng cáp	95 ± 10 kg/km
Thông số quang học
Suy hao tại 1310nm	≤ 0.36 dB/km
Suy hao tại 1550nm	≤ 0.22 dB/km
Suy hao tại 1625nm	≤ 0.24 dB/km
Tán sắc sợi quang tại 1550nm	≤ 18 ps/(nm.km)
Bước sóng cắt	≤ 1260 nm
Thông số cơ học
Tải trọng làm việc tối đa	3000 N
Tải trọng phá hủy	≥ 9000 N
Bán kính uốn cong tối thiểu	20 lần đường kính cáp
Độ võng cho phép	≤ 1% khoảng vượt
Thông số môi trường
Nhiệt độ hoạt động	-40°C đến +70°C
Nhiệt độ lắp đặt	-20°C đến +60°C
Khả năng chống tia UV	Chống tia UV lâu dài
Khả năng chống thấm nước	Tuân thủ IEC 60794-1-2-F5
