MÔ TẢ SẢN PHẨM

Trong thời đại công nghệ 4.0 phát triển như hiện nay thì sự có mặt của cáp quang là một xu thế tất yếu. Nếu bạn đang muốn truyền tải tín hiệu tín hiệu video, âm thanh, hình ảnh,…ở khoảng cách xa, với tốc độ cực lớn mà không bị mất mát hay suy hao quang thì cáp quang là một giải pháp hoàn hảo dành cho bạn.

Bên cạnh đó cũng không thể bỏ qua sản phẩm cáp quang ADSS 48FO, sản phẩm đang rất được ưa chuộng trên thị trường viễn thông. Với rất nhiều tính năng nổi bật và được ứng dụng rất nhiều trong thực tế.

Ứng dụng :

Truyền tải tín hiệu cho mạng cục bộ
Truyền tải hệ thống thông tin liên lạc đường dài
Truyền tải tín hiệu mạng thuê bao
Truyền tải tín hiệu cho hệ thống thông tin nội bộ

Đặc tính kỹ thuật và tiêu chuẩn tương ứng với cáp quang 48FO singlemode :

Khả năng chịu căng

Thông số kỹ thuật

Tiêu chuẩn

Phương pháp thử:IEC 60794-1-2-E1

- Đường kính trục cuốn

- Tải thử lớn nhất

- Tải thử liên tục

30D (D = đường kính cáp)

610kg

215kg

Chỉ tiêu

- Độ căng của sợi

- Tăng suy hao quang

£ 0.6% tải lớn nhất

£ 0.1 dB tải liên tục

Khả năng chịu ép

Thông số kỹ thuật

Tiêu chuẩn

Phương pháp thử: IEC 60794-1-2-E3

- Lực thử

- Số điểm thử

1100 N/50 mm trong 10 phút

Chỉ tiêu

- Tăng suy hao

£ 0.10 dB £ 0.10 dB

Cáp không bị vỡ vỏ, đứt sợi.
Khả năng chịu va đập.

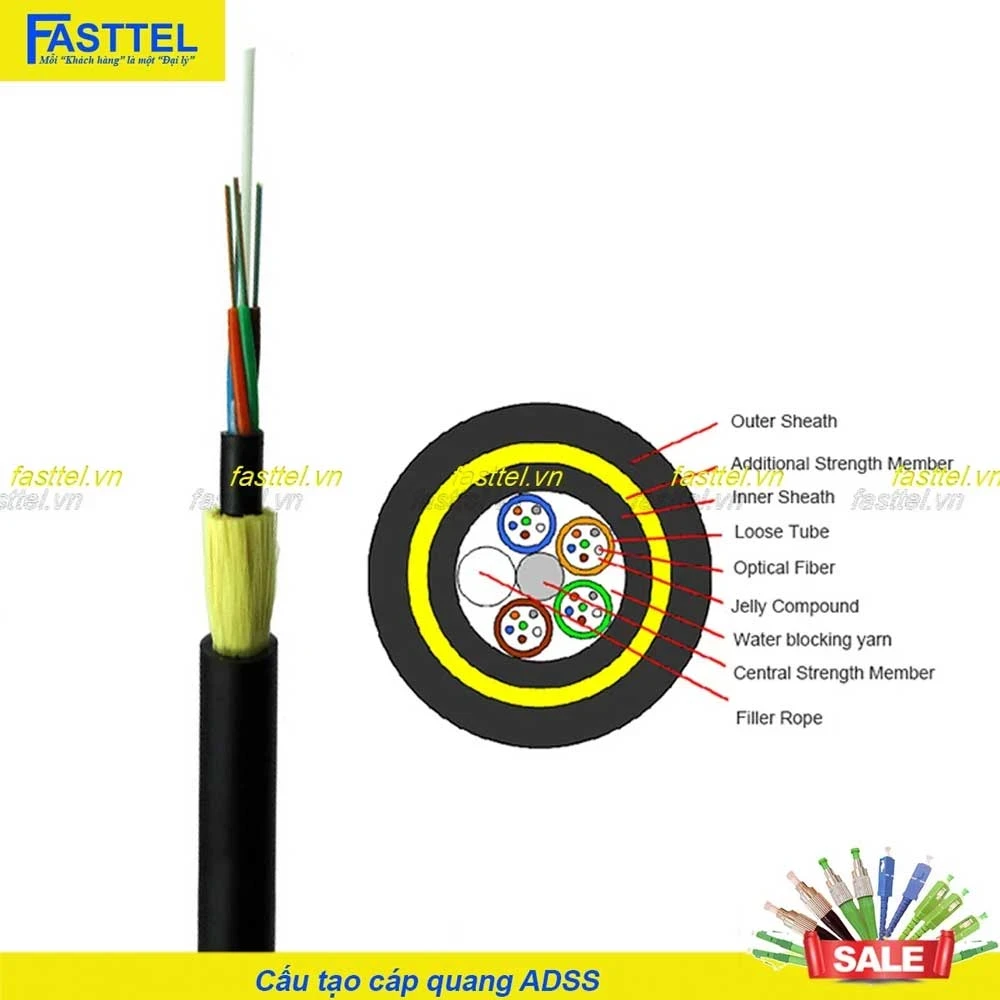

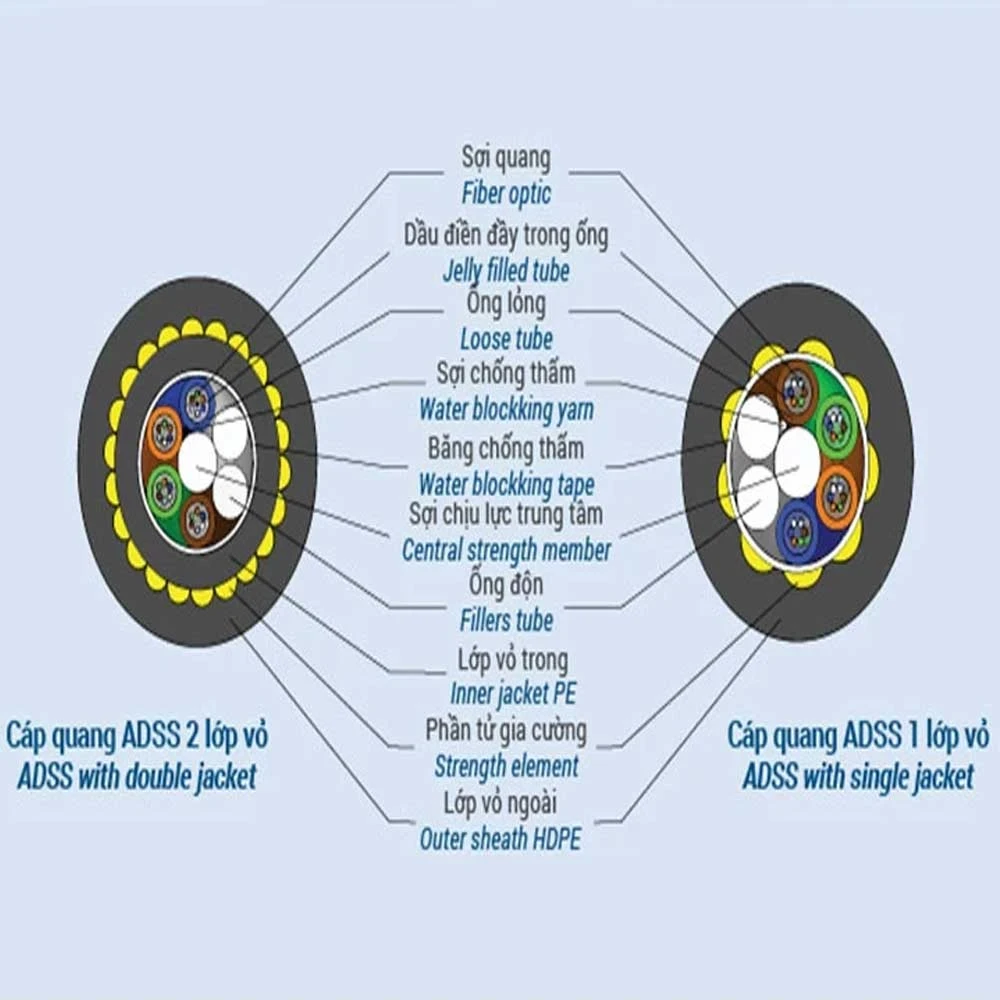

Cấu Trúc Cáp

Thành Phần Cường Lực Trung Tâm: FRP (Nhựa Gia Cường Sợi)
Ống Đệm Lỏng: PBT (Polybutylene Terephthalate)
Chống Thấm Nước: Vật liệu chống thấm nước khô
Thành Phần Cường Lực: Sợi Aramid (số lượng nhiều hơn cho đoạn cáp dài hơn)
Lớp Vỏ Ngoài: HDPE (Nhựa Polyethylene Tỷ Trọng Cao) chống tia UV

Đặc tính môi trường

Dải Nhiệt Độ Hoạt Động: -40°C đến +70°C
Dải Nhiệt Độ Lắp Đặt: -20°C đến +60°C
Dải Nhiệt Độ Lưu Trữ: -40°C đến +75°C
Khả Năng Chống Thấm Nước: Tuân thủ IEC 60794-1-2-F5

Xem thêm

Tags:

Cáp quang 48fo

THÔNG TIN SẢN PHẨM

Thông số kỹ thuật	Tiêu chuẩn
Đường kính ngoài lớp vỏ cáp (HDPE)	12.2 mm ≤D≤14.7 mm
Độ dày lớp vỏ (HDPE)	W ≥ 1.7 mm ΔW ≤ 0.1mm
Cấu kiện chịu lực vỏ	Aramid yarn
Đường kính ngoài lớp vỏ trong (HDPE)	d ≥ 8.3 mm Δd ≤ 0.2 mm
Độ dày lớp vỏ (HDPE/MDPE)	w ≥ 1.0 mm Δw ≤ 0.1 mm
Hợp chất điền đầy lõi cáp	Chỉ chống thấm
Băng chống thấm nước	Có
Số sợi trong mỗi ống lỏng	12
Số ống lỏng trong cáp	4
Phần tử độn (có/không)	Có
Đường kính ngoài ống lỏng	D₁ ≥ 2.0 mm ΔD1 ≤ 0.1 mm
Độ dày ống lỏng	W₁ ≥ 0.35 mm ΔW1≤ 0.01 mm
Hợp chất điền đầy ống lỏng	Thixotropic
Kích thước phần tử chịu lực trung tâm [FRP]	D₀ ≥ 2.1 mm ΔDo ≤ 0.05 mm
Lực phá hủy cáp	22 kN
lực căng tối đa khi lắp đặt	15 kN
lực căng cho phép khi vận hành	10 kN
Độ ẩm tương đối	0 ÷ 100%
Hệ số giãn nở nhiệt	≤ 8.2 x 10^-6
Bán kính nhỏ nhất khi lắp đặt	≤ 20 lần đường kính ngoài của cáp
Bán kính nhỏ nhất sau khi lắp đặt	≤ 10 lần đường kính ngoài của cáp
Áp suất gió làm việc tối đa	≥ 95 daN/m2
Nhiệt độ khi lắp đặt	0⁰C đến +50⁰C
Nhiệt độ khi làm việc	-10⁰C đến +70⁰C
Chịu đựng điện trường	≥ 20kV DC hoặc 10 kV rms (AC), 50-60Hz
Khoảng vượt cho phép với độ võng cho phép tối đa 1.5%	≥ 100m
