MÔ TẢ SẢN PHẨM

1. Tổng quan sản phẩm

Cáp quang ADSS (All-Dielectric Self-Supporting) 48FO là giải pháp lý tưởng cho việc truyền dẫn tín hiệu trong các ứng dụng viễn thông. Được thiết kế đặc biệt để treo trên khoảng cách lên đến 500m, cáp này lý tưởng cho những khu vực có mật độ cột trụ thấp hoặc địa hình khó khăn.

Với cấu trúc hoàn toàn không chứa kim loại, cáp quang ADSS 48FO KV500 mang lại lợi ích nổi bật trong việc chống sét và chống chịu ẩm, đảm bảo độ bền và ổn định trong thời gian dài. Thiết kế nhẹ và linh hoạt giúp việc lắp đặt dễ dàng hơn, đồng thời giảm thiểu chi phí bảo trì.

2. Đặc điểm kỹ thuật

2.1 Thông số cơ bản

Thông số	Giá trị
Số sợi quang	48 FO
Loại sợi quang	Single-mode G.652D
Đường kính cáp	16.0 ± 0.5 mm
Trọng lượng cáp	210 ± 20 kg/km
Khoảng vượt tối đa	500m
Độ dài tiêu chuẩn	4000m ± 5%

2.2 Thông số quang học

Thông số	Giá trị
Suy hao tại 1310nm	≤ 0.35 dB/km
Suy hao tại 1550nm	≤ 0.21 dB/km
Suy hao tại 1625nm	≤ 0.23 dB/km
Tán sắc sợi quang tại 1550nm	≤ 18 ps/(nm.km)
Bước sóng cắt	≤ 1260 nm

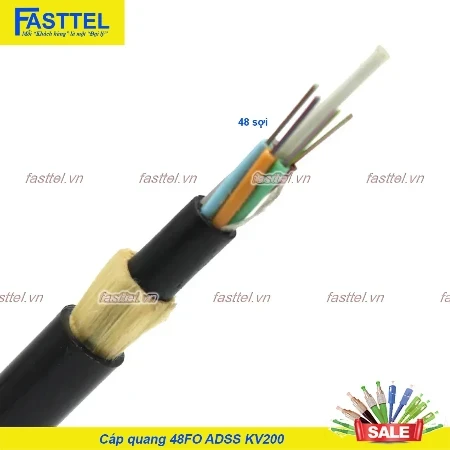

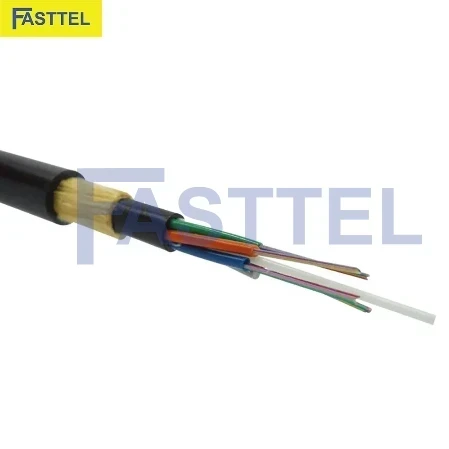

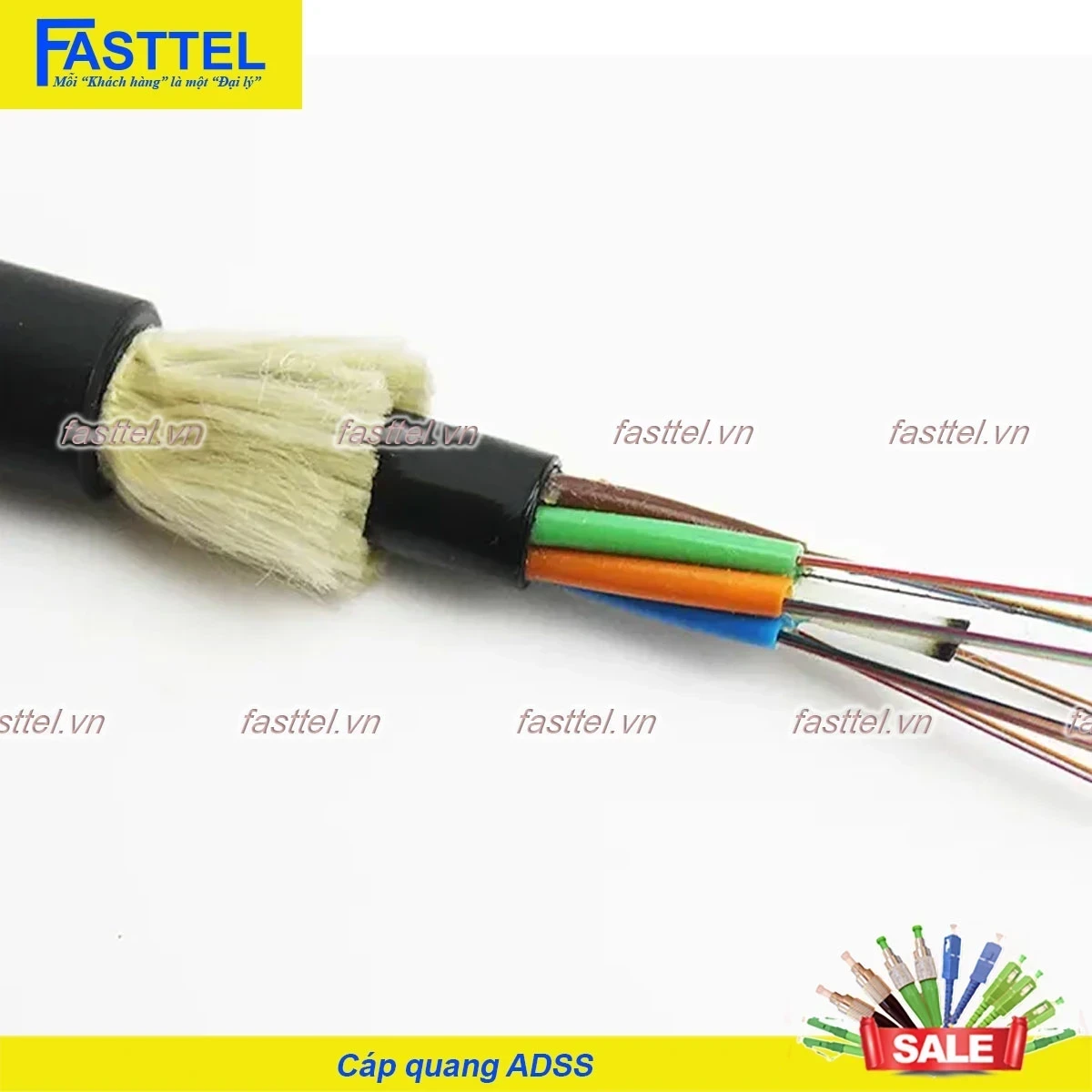

3. Cấu trúc cáp quang ADSS

Thành phần	Vật liệu	Chức năng
Lõi trung tâm	FRP (Fiber Reinforced Plastic)	Cung cấp độ cứng và chịu lực cho cáp
Ống lỏng	PBT (Polybutylene Terephthalate)	Bảo vệ sợi quang
Sợi quang	Thủy tinh silic dioxide	Truyền tín hiệu quang
Chất chống thấm	Gel chống thấm	Ngăn nước xâm nhập
Sợi aramid	Kevlar	Tăng cường độ bền kéo
Vỏ ngoài	HDPE (High-Density Polyethylene)	Bảo vệ cáp khỏi tác động môi trường

4. Đặc tính kỹ thuật

4.1 Khả năng chịu lực

Thông số	Giá trị	Tiêu chuẩn
Tải trọng làm việc tối đa	30 kN	IEC 60794-1-2-E1
Tải trọng phá hủy	≥ 90 kN	IEC 60794-1-2-E1
Độ võng cho phép	≤ 1% khoảng vượt	-

4.2 Khả năng chống môi trường

Thông số	Giá trị	Tiêu chuẩn
Nhiệt độ hoạt động	-40°C đến +70°C	IEC 60794-1-2-F1
Nhiệt độ lắp đặt	-20°C đến +60°C	-
Khả năng chống tia UV	Chống tia UV lâu dài	ASTM G154
Khả năng chống thấm nước	Không thấm nước	IEC 60794-1-2-F5

5. Ứng dụng

Mạng lưới truyền tải điện cao thế và siêu cao thế
Kết nối giữa các trạm viễn thông trong địa hình phức tạp
Mạng lưới cáp quang đô thị và nông thôn với khoảng cách lớn giữa các cột
Hệ thống giám sát an ninh và giao thông đường dài
Kết nối các khu công nghiệp và khu đô thị rộng lớn

6. Ưu điểm nổi bật

Khoảng vượt lớn: Khả năng vượt khoảng lên đến 500m giúp giảm số lượng cột trụ cần thiết, tiết kiệm chi phí lắp đặt.
Độ bền cao: Cấu trúc tăng cường với sợi aramid giúp cáp chịu được tải trọng lớn và điều kiện thời tiết khắc nghiệt.
Không nhiễu điện từ: Cấu trúc phi kim loại hoàn toàn, phù hợp cho lắp đặt trên đường dây điện.
Dung lượng sợi quang lớn: 48 sợi quang đáp ứng nhu cầu băng thông cao cho nhiều ứng dụng.
Chống tia UV và thấm nước: Vỏ HDPE đặc biệt giúp cáp có tuổi thọ cao trong môi trường ngoài trời.

7. Lắp đặt và bảo trì

Sử dụng phụ kiện chuyên dụng cho cáp ADSS khoảng vượt lớn
Tuân thủ quy trình lắp đặt để đảm bảo độ võng và lực căng phù hợp
Kiểm tra định kỳ độ võng và tình trạng của cáp, đặc biệt sau các điều kiện thời tiết khắc nghiệt
Sử dụng thiết bị OTDR để kiểm tra chất lượng tín hiệu quang định kỳ

8. Tiêu chuẩn

Tuân thủ tiêu chuẩn IEC 60794 về cáp sợi quang
Đạt chứng nhận RoHS về giới hạn chất độc hại
Tuân thủ tiêu chuẩn ITU-T G.652D về đặc tính sợi quang

9. Kết luận

Cáp quang ADSS 48FO khoảng vượt 500m là giải pháp lý tưởng cho các dự án dây mạng viễn thông và lưới điện có yêu cầu khoảng vượt lớn. Với khả năng chịu lực cao, dung lượng sợi quang lớn, và độ bền vượt trội trong môi trường khắc nghiệt, sản phẩm này đáp ứng xuất sắc nhu cầu kết nối trong các điều kiện địa lý và hạ tầng phức tạp. Việc áp dụng cáp này không chỉ đảm bảo hiệu suất truyền dẫn ổn định mà còn góp phần tối ưu hóa chi phí và thời gian triển khai dự án

Xem thêm

Tags:

Cáp quang 48fo

THÔNG TIN SẢN PHẨM

STT	Thông số kỹ thuật	Ký hiệu	Tiêu chuẩn
1	Đường kính ngoài lớp vỏ cáp (HDPE)	D	15.6 ≤ D ≤ 16mm
2	Độ dày lớp vỏ (HDPE)	W	W ≥ 1.5 mm ΔW ≤ 0.1 mm
3	Cấu kiện chịu lực vỏ		Aramid yarn + Flat FRP
4	Đường kính ngoài lớp vỏ trong (HDPE)	d	Δd ≤ 0.2 mm d ≥ 9.6 mm
5	Độ dày lớp vỏ (HDPE/MDPE)	w	w ≥ 1.0 mm Δw ≤ 0.1mm
6	Hợp chất điền đầy lõi cáp		Chỉ chống thấm
7	Băng chống thấm nước		Có
8	Số sợi trong mỗi ống lỏng		12
9	Số ống lỏng trong cáp		4
10	Phần tử độn (có/không)		Có
11	Đường kính ngoài ống lỏng	D₁	D₁ ≥ 2.2 mm ΔD₁ ≤ 0.1 mm
12	Độ dày ống lỏng	W₁	W₁ ≥ 0.35 mm (ΔW₁ ≤ 3%) mm
13	Hợp chất điền đầy ống lỏng		Thixotropic
14	Kích thước phần tử chịu lực trung tâm [FRP]	D₀	D₀ ≥ 2.3 mm ΔD₀ ≤ 0.05 mm
15	Lực phá hủy cáp	F₃	37 kN
16	lực căng tối đa khi lắp đặt	F₂	29 kN
17	lực căng cho phép khi vận hành	F₁	17 kN
18	Độ ẩm tương đối		0 ÷ 100%
19	Hệ số giãn nở nhiệt		≤ 8.2 x 10^-6
20	Bán kính nhỏ nhất khi lắp đặt		≤ 20 lần đường kính ngoài của cáp
21	Bán kính nhỏ nhất sau khi lắp đặt		≤ 10 lần đường kính ngoài của cáp
22	Áp suất gió làm việc tối đa		≥ 95 daN/m2
23	Nhiệt độ khi lắp đặt		0⁰C đến +50⁰C
24	Nhiệt độ khi làm việc		-10⁰C đến +70⁰C
25	Chịu đựng điện trường		≥ 20kV DC hoặc 10 kV rms (AC), 50-60Hz
26	Khoảng vượt cho phép với độ võng cho phép tối đa 1.5%		≥ 500m
