MÔ TẢ SẢN PHẨM

1. Giới thiệu

Cáp quang ADSS (All-Dielectric Self-Supporting) 96FO KV 100M là một loại cáp quang hiện đại được thiết kế đặc biệt cho các ứng dụng treo ngoài trời. Với 96 sợi quang (Fiber Optic - FO) và KV là khoảng vượt của cáp, cáp này đáp ứng nhu cầu truyền tải dữ liệu lớn trong các mạng viễn thông và điện lực.

2. Thông số kỹ thuật

2.1 Thông số cơ bản

Thông số	Giá trị
Số sợi quang	96 FO
Loại sợi quang	Single-mode G.652D
Đường kính cáp	14.0 ± 0.5 mm
Trọng lượng cáp	180 ± 20 kg/km
Bán kính uốn cong tối thiểu	20 lần đường kính cáp
Độ dài tiêu chuẩn	4000m ± 5%

2.2 Thông số quang học

Thông số	Giá trị
Suy hao tại 1310nm	≤ 0.36 dB/km
Suy hao tại 1550nm	≤ 0.22 dB/km
Suy hao tại 1625nm	≤ 0.24 dB/km
Tán sắc sợi quang tại 1550nm	≤ 18 ps/(nm.km)
Bước sóng cắt	≤ 1260 nm

3. Đặc tính kỹ thuật chi tiết

3.1 Khả năng chịu căng

Thông số	Giá trị	Giải thích
Đường kính trục cuốn	30D (D = đường kính cáp)	Xác định độ cong tối thiểu của cáp khi lắp đặt
Tải thử lớn nhất	6000N (khoảng 610kg)	Tải trọng tối đa mà cáp có thể chịu được trong thời gian ngắn
Tải thử liên tục	2000N (khoảng 215kg)	Tải trọng mà cáp có thể chịu được trong thời gian dài
Độ căng của sợi	≤ 0.6% tải lớn nhất	Giới hạn độ giãn dài của sợi quang khi chịu tải
Tăng suy hao	≤ 0.1 dB tải liên tục	Mức độ suy hao quang giảm tín hiệu cho phép khi cáp chịu tải

Phương pháp thử: IEC 60794-1-2-E1

3.2 Khả năng chịu ép

Thông số	Giá trị	Giải thích
Lực thử	1100 N/50 mm trong 10 phút	Áp lực tác động lên cáp trong quá trình thử nghiệm
Số điểm thử	1	Số vị trí được kiểm tra trên cáp
Tăng suy hao	≤ 0.10 dB	Mức độ suy giảm tín hiệu cho phép khi cáp chịu áp lực

Phương pháp thử: IEC 60794-1-2-E3

3.3 Đặc tính môi trường

Thông số	Giá trị	Giải thích
Dải nhiệt độ hoạt động	-40°C đến +70°C	Phạm vi nhiệt độ mà cáp có thể hoạt động bình thường
Dải nhiệt độ lắp đặt	-20°C đến +60°C	Phạm vi nhiệt độ an toàn để lắp đặt cáp
Dải nhiệt độ lưu trữ	-40°C đến +75°C	Phạm vi nhiệt độ an toàn để bảo quản cáp
Khả năng chống thấm nước	Tuân thủ IEC 60794-1-2-F5	Tiêu chuẩn về khả năng chống thấm nước của cáp

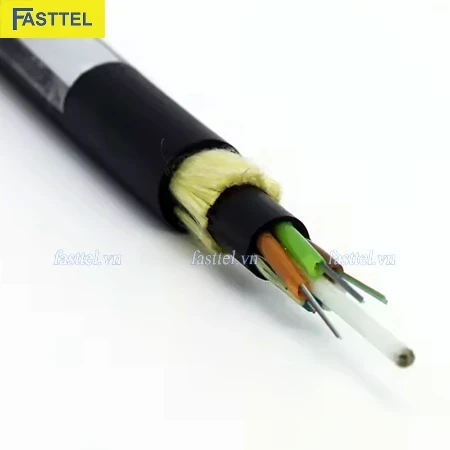

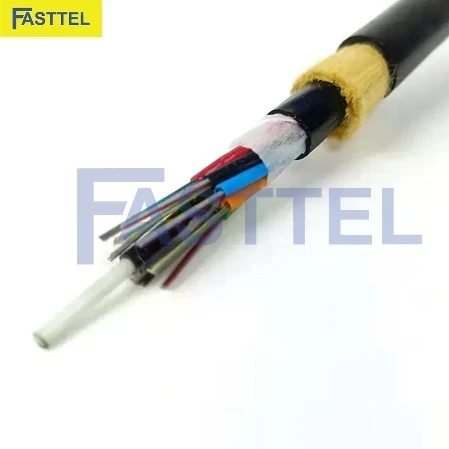

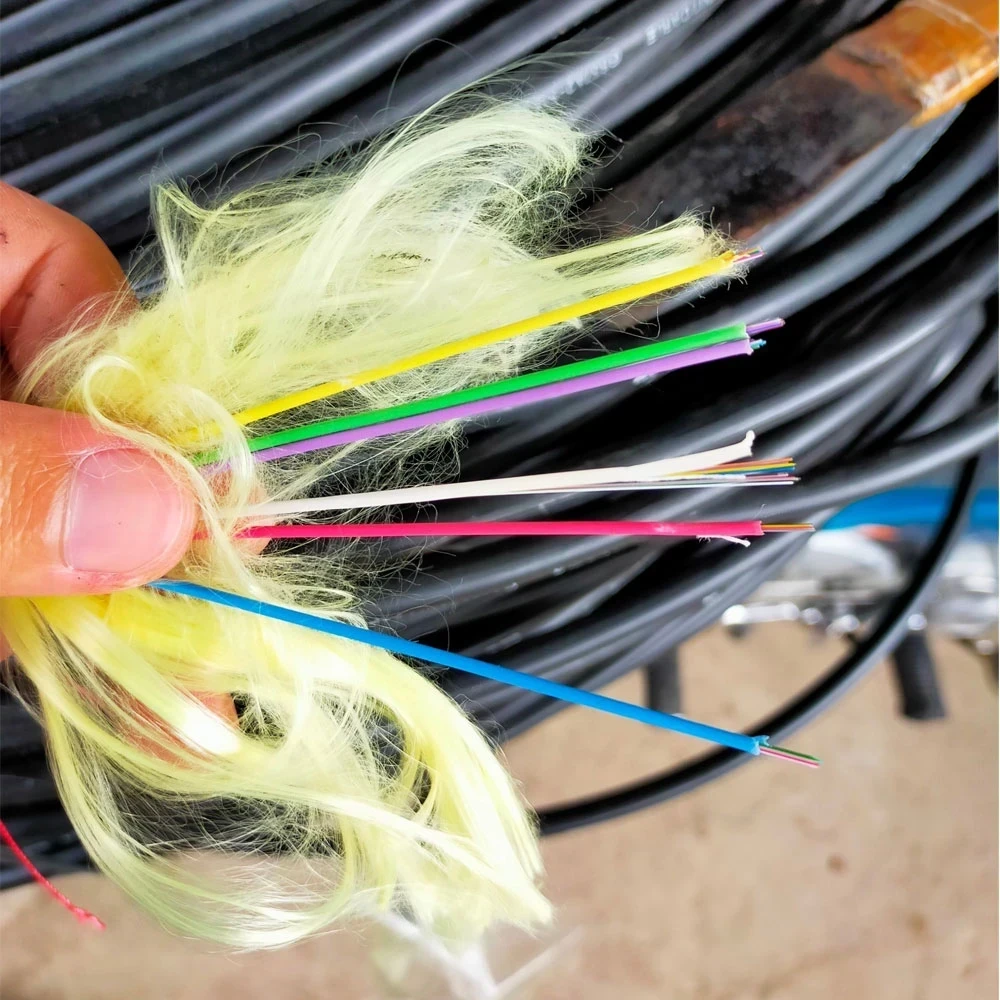

4. Cấu trúc cáp quang

Thành phần	Vật liệu	Chức năng
Thành phần cường lực trung tâm	FRP (Nhựa Gia Cường Sợi)	Tăng độ bền và ổn định cấu trúc cho cáp
Ống đệm lỏng	PBT (Polybutylene Terephthalate)	Bảo vệ sợi quang, cho phép chúng di chuyển tự do
Chống thấm nước	Vật liệu chống thấm nước khô	Ngăn nước xâm nhập vào lõi cáp
Thành phần cường lực	Sợi Aramid	Tăng cường độ bền kéo cho cáp
Lớp vỏ ngoài	HDPE (Nhựa Polyethylene Tỷ Trọng Cao) chống tia UV	Bảo vệ cáp khỏi tác động môi trường và tia UV

5. Ứng dụng

Lắp đặt trên đường dây điện cao thế
Mạng lưới viễn thông đô thị và nông thôn
Kết nối giữa các trạm thu phát sóng
Hệ thống camera giám sát an ninh đường dài
Mạng lưới thông tin cho các khu công nghiệp và khu đô thị

Cáp quang ADSS 96FO KV 100M là giải pháp lý tưởng cho các ứng dụng truyền tải dữ liệu tốc độ cao trong môi trường ngoài trời. Với khả năng chịu tải cao, độ bền vượt trội và dung lượng lớn, sản phẩm này đáp ứng được nhu cầu của các mạng lưới dây viễn thông và điện lực hiện đại. Việc tuân thủ các tiêu chuẩn quốc tế và khả năng hoạt động trong điều kiện môi trường khắc nghiệt làm cho cáp này trở thành lựa chọn đáng tin cậy cho các dự án hạ tầng mạng quy mô lớn.

Xem thêm

Tags:

Cáp quang 96fo

THÔNG TIN SẢN PHẨM

Thông số kỹ thuật	Tiêu chuẩn
Đường kính ngoài lớp vỏ cáp (HDPE)	12.2 mm ≤D≤14.7 mm
Độ dày lớp vỏ (HDPE)	W ≥ 1.7 mm ΔW ≤ 0.1mm
Cấu kiện chịu lực vỏ	Aramid yarn
Đường kính ngoài lớp vỏ trong (HDPE)	d ≥ 8.3 mm Δd ≤ 0.2 mm
Độ dày lớp vỏ (HDPE/MDPE)	w ≥ 1.0 mm Δw ≤ 0.1 mm
Hợp chất điền đầy lõi cáp	Chỉ chống thấm
Băng chống thấm nước	Có
Số sợi trong mỗi ống lỏng	12
Số ống lỏng trong cáp	8
Phần tử độn (có/không)	Có
Đường kính ngoài ống lỏng	D₁ ≥ 2.0 mm ΔD1 ≤ 0.1 mm
Độ dày ống lỏng	W₁ ≥ 0.35 mm ΔW1≤ 0.01 mm
Hợp chất điền đầy ống lỏng	Thixotropic
Kích thước phần tử chịu lực trung tâm [FRP]	D₀ ≥ 2.1 mm ΔDo ≤ 0.05 mm
Lực phá hủy cáp	15 kN
lực căng tối đa khi lắp đặt	6 kN
lực căng cho phép khi vận hành	10 kN
Độ ẩm tương đối	0 ÷ 100%
Hệ số giãn nở nhiệt	≤ 8.2 x 10^-6
Bán kính nhỏ nhất khi lắp đặt	≤ 20 lần đường kính ngoài của cáp
Bán kính nhỏ nhất sau khi lắp đặt	≤ 10 lần đường kính ngoài của cáp
Áp suất gió làm việc tối đa	≥ 95 daN/m2
Nhiệt độ khi lắp đặt	0⁰C đến +50⁰C
Nhiệt độ khi làm việc	-10⁰C đến +70⁰C
Chịu đựng điện trường	≥ 20kV DC hoặc 10 kV rms (AC), 50-60Hz
Khoảng vượt cho phép với độ võng cho phép tối đa 1.5%	≥ 100m
