Cáp Quang 12FO ADSS KV100

1. Giới thiệu sản phẩm

Cáp quang 12FO ADSS KV 100 là giải pháp truyền dẫn quang học được thiết kế đặc biệt cho các ứng dụng chuyền tải quang học, thiết kế cáp treo phi kim loại chống nhiễm điện thường dùng kéo trên cột điện trung thế. Sản phẩm này kết hợp giữa tính linh hoạt cao, chi phí hiệu quả và hiệu suất ổn định, đáp ứng nhu cầu đa dạng của các dự án viễn thông quy mô lớn. Khoảng cách tối đa giữa các cột treo là 100 mét.

2. Thông số kỹ thuật chi tiết

2.1 Thông số cơ bản

2.2 Thông số quang học

2.3 Thông số cơ học

2.4 Thông số môi trường

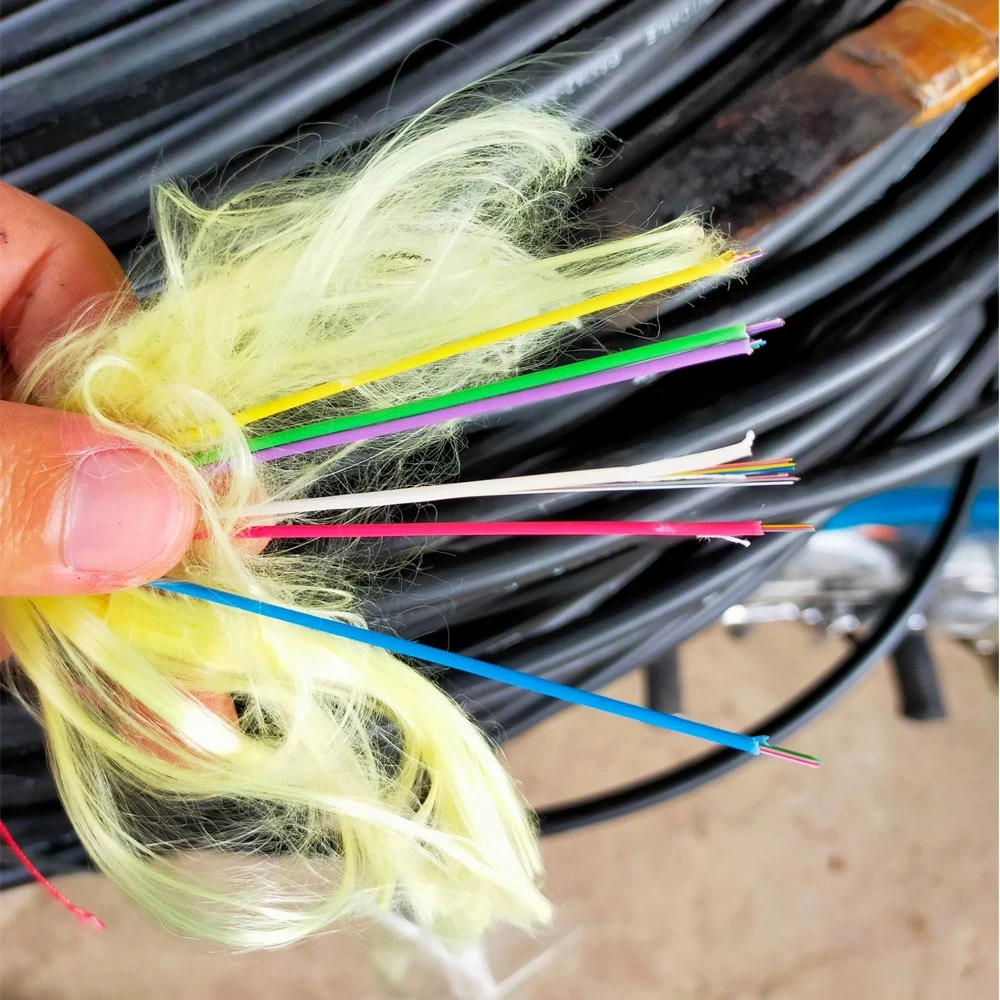

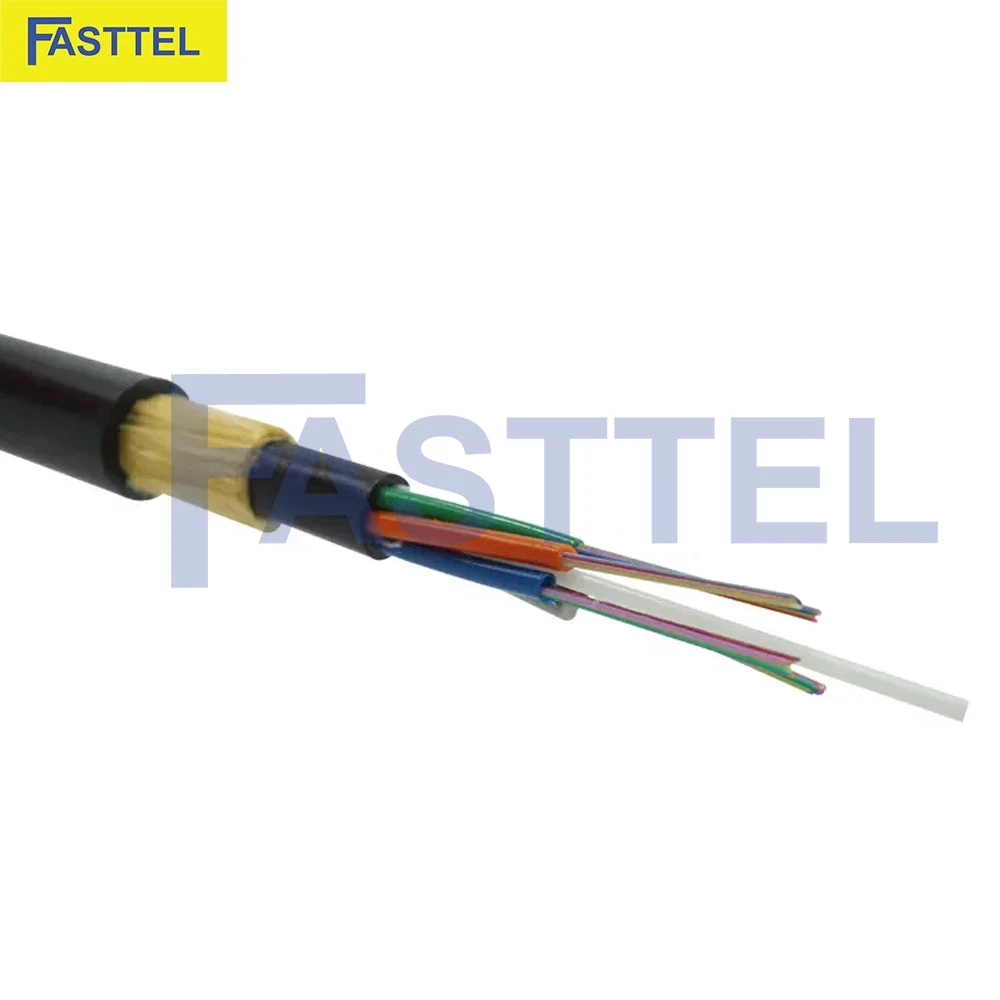

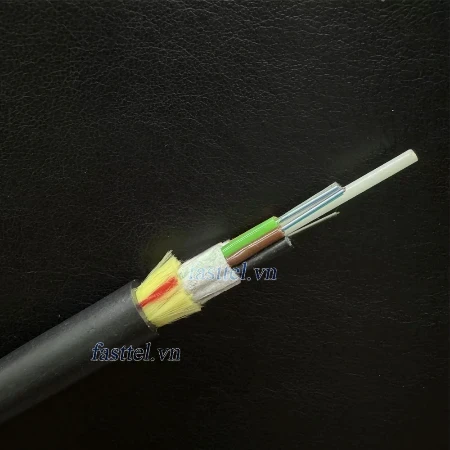

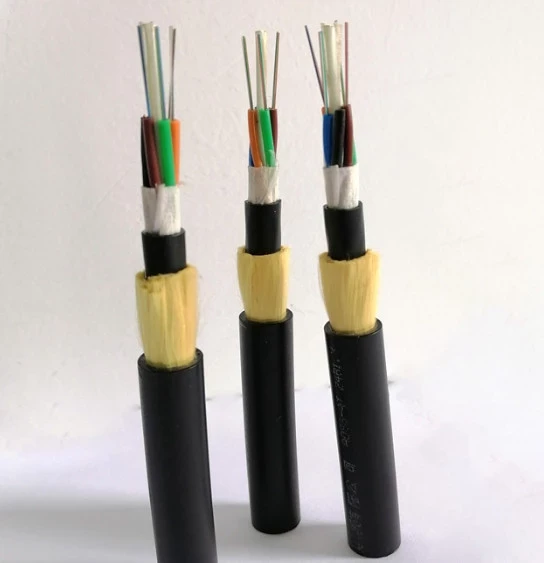

3. Cấu trúc cáp

• Lõi trung tâm: FRP (Fiber Reinforced Plastic), đường kính 2.5mm (Cung cấp độ cứng và khả năng chịu lực cho cáp)
• Ống lỏng: PBT (Polybutylene Terephthalate), đường kính 2.8mm (Bảo vệ sợi quang, chứa gel chống thấm)
• Sợi quang: 12 sợi quang single-mode G.652D (Truyền tín hiệu quang học)
• Sợi aramid: Kevlar, trọng lượng 15g/m (Tăng cường độ bền kéo cho cáp)
• Sợi thủy tinh: E-glass, trọng lượng 40g/m
• Vỏ ngoài: HDPE (High-Density Polyethylene), độ dày 1.6mm (Bảo vệ cáp khỏi tác động môi trường và tia UV)

4. Ứng dụng và lĩnh vực sử dụng

• Mạng đô thị cự ly ngắn:
  • Kết nối giữa các tòa nhà trong khu đô thị
  • Mạng lưới camera an ninh đô thị
• Khu công nghiệp và thương mại:
  • Liên kết giữa các nhà xưởng, văn phòng
  • Hệ thống mạng nội bộ cho khu công nghiệp
• Mạng truy cập quang (FTTH/FTTB):
  • Kết nối từ OLT đến ODF trong mạng PON
  • Cáp trục cho các khu dân cư
• Hệ thống điều khiển và giám sát:
  • Kết nối các cảm biến và thiết bị IoT
  • Hệ thống SCADA cho nhà máy và công trình
• Mạng viễn thông di động:
  • Kết nối giữa các trạm BTS gần nhau
  • Backhaul cho small cell trong mạng 5G

5. Quy trình lắp đặt và bảo trì

• Khảo sát địa hình:
  • Đánh giá khoảng cách và độ cao giữa các điểm treo
  • Xác định các chướng ngại vật và điều kiện môi trường
• Tính toán lực căng và độ võng:
  • Sử dụng phần mềm chuyên dụng để tính toán
  • Đảm bảo độ võng không quá 1% khoảng vượt
• Lắp đặt phụ kiện:
  • Sử dụng kẹp treo và dây néo chuyên dụng cho ADSS
  • Đảm bảo không gây hư hại cho vỏ cáp
• Kéo cáp:
  • Sử dụng ròng rọc và thiết bị kéo cáp chuyên dụng
  • Kiểm soát lực kéo không vượt quá 2000N
• Kiểm tra sau lắp đặt:
  • Đo OTDR để kiểm tra suy hao và điểm nối
  • Kiểm tra độ võng và lực căng thực tế
• Bảo trì định kỳ:
  • Kiểm tra visual 6 tháng/lần
  • Đo kiểm OTDR hàng năm
  • Kiểm tra và điều chỉnh độ võng nếu cần

6. So sánh với các sản phẩm tương tự

7. Kết luận

Cáp quang 12FO ADSS KV100 là giải pháp tối ưu cho các ứng dụng viễn thông cự ly ngắn và trung bình. Với thiết kế nhỏ gọn, khả năng chịu lực tốt và hiệu suất truyền dẫn cao, sản phẩm này đáp ứng xuất sắc nhu cầu của các dự án đô thị, khu công nghiệp và mạng cáp quang. Quy trình lắp đặt và bảo trì đơn giản, cùng với tuổi thọ cao, giúp tối ưu hóa chi phí đầu tư và vận hành cho các nhà mạng và doanh nghiệp.
