MÔ TẢ SẢN PHẨM

1. Đặc Điểm Chung:

Cáp Quang ADSS 24FO KV 300M là loại cáp tự hỗ trợ không kim loại, lý tưởng cho việc lắp đặt trên các trụ cột mà không cần dây treo bổ sung. Cáp này có thể hoạt động hiệu quả trong khoảng cách lên đến 300 mét với đường kính khoảng 16.0 mm (±0.5 mm) và trọng lượng khoảng 210 kg/km (±10 kg/km).

2. Thông Số Sợi Quang:

Loại Sợi: Single-mode, tuân thủ tiêu chuẩn G.652.D
Đường Kính Sợi: 9 μm (±0.5 μm)
Đường Kính Vỏ: 125 μm (±1 μm)
Đường Kính Lớp Bọc: 245 μm (±10 μm)
Suy hao Tín Hiệu:
- ≤ 0.35 dB/km tại 1310 nm
- ≤ 0.22 dB/km tại 1550 nm
Khuếch Tán Màu Sắc:
- ≤ 18 ps/(nm·km) tại 1550 nm
- ≤ 3.5 ps/(nm·km) tại 1310 nm

3. Tính Chất Cơ Học:

Sức Căng Ngắn Hạn: 8000 N
Sức Căng Dài Hạn: 2400 N
Khả Năng Chịu Nén: 2200 N/10 cm
Bán Kính Uốn Tối Thiểu:
Trong Quá Trình Lắp Đặt: 25 x Đường Kính Cáp
Sau Khi Lắp Đặt: 15 x Đường Kính Cáp
Khả Năng Chịu Va Đập: 25 N·m (10 cú va đập)

4. Thông Số Môi Trường:

Nhiệt Độ Hoạt Động: -40°C đến +70°C
Nhiệt Độ Lắp Đặt: -20°C đến +60°C
Nhiệt Độ Lưu Trữ: -40°C đến +75°C
Khả Năng Chống Thấm Nước: Tuân thủ tiêu chuẩn IEC 60794-1-2-F5

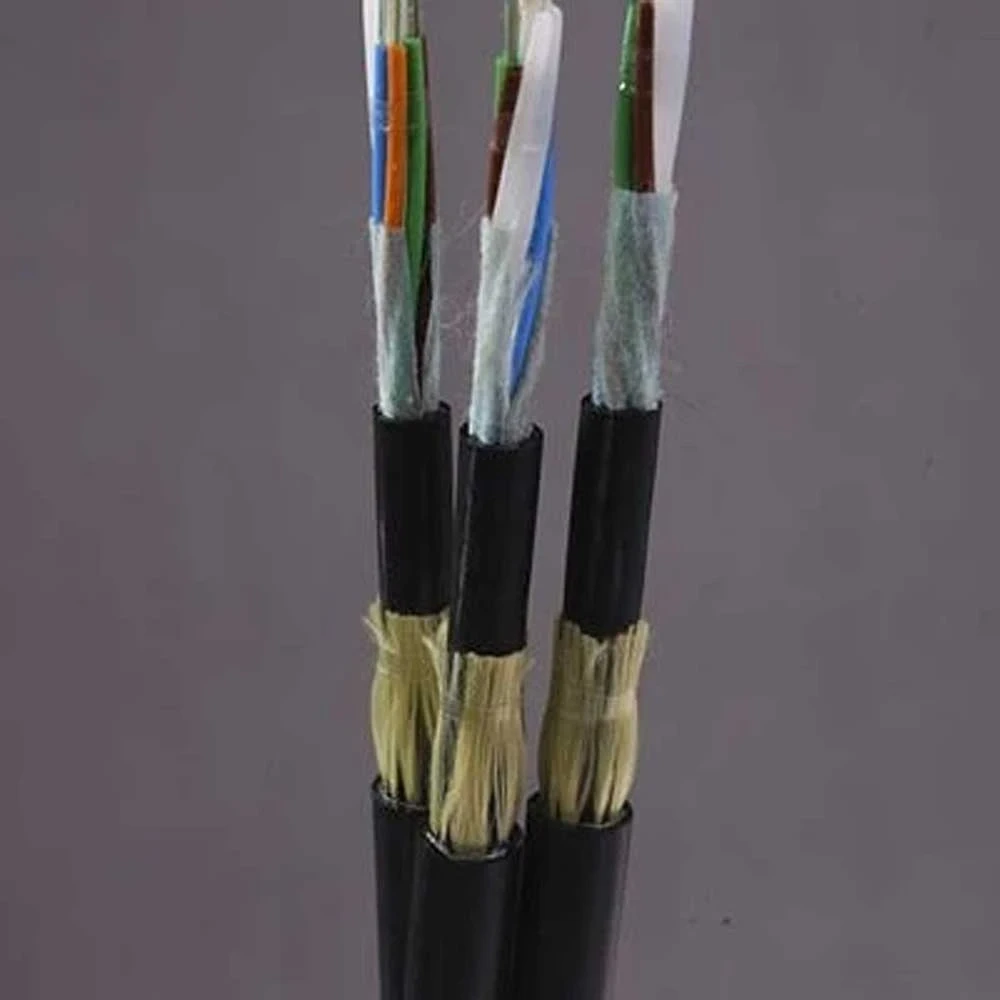

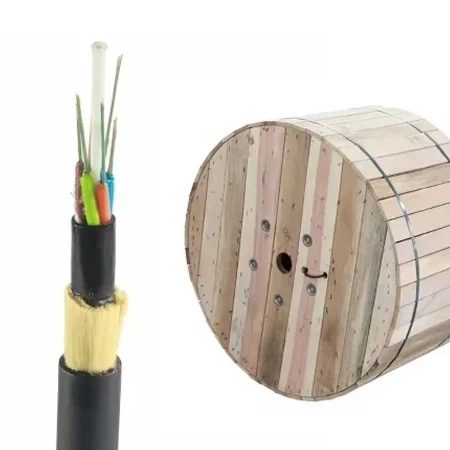

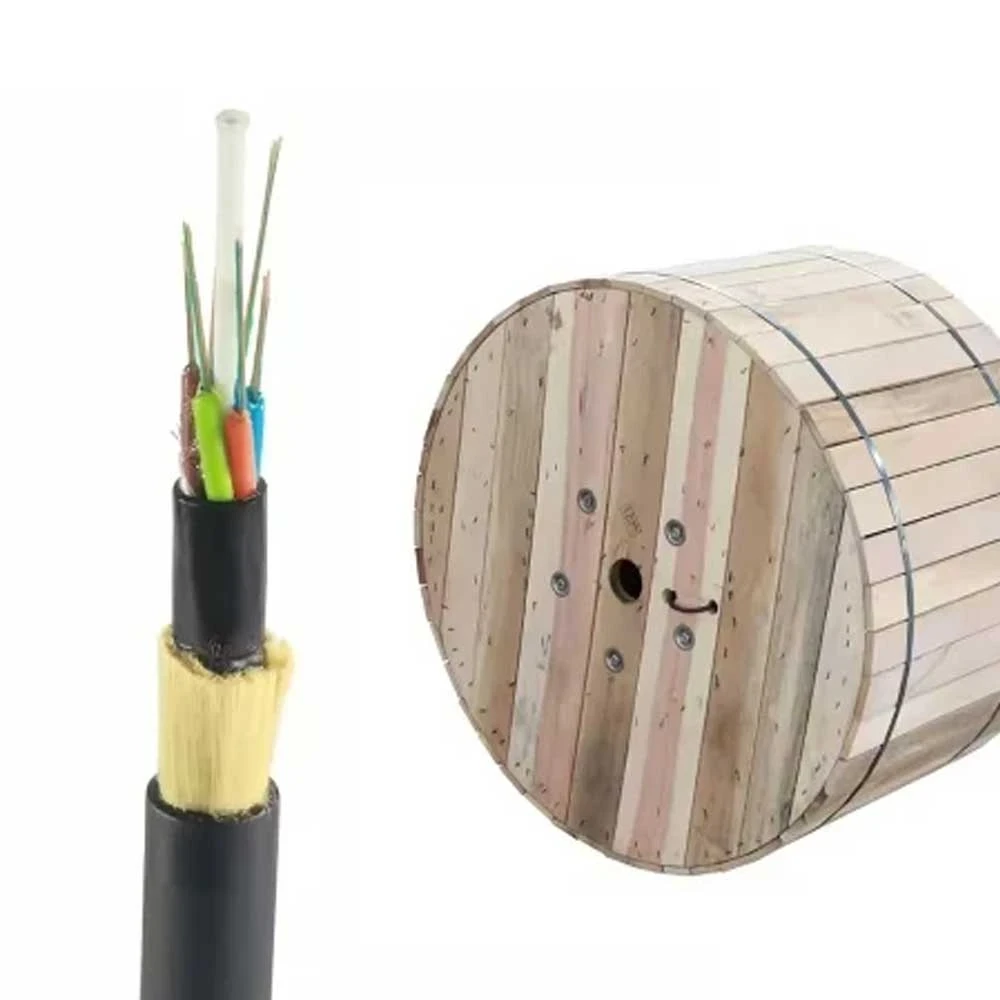

5. Cấu Trúc Cáp:

Thành Phần Chịu Lực Trung Tâm: Nhựa Tăng Cường Sợi (FRP)
Ống Bọc Lỏng: Polybutylene Terephthalate (PBT)
Chống Thấm Nước: Vật liệu chống thấm nước khô

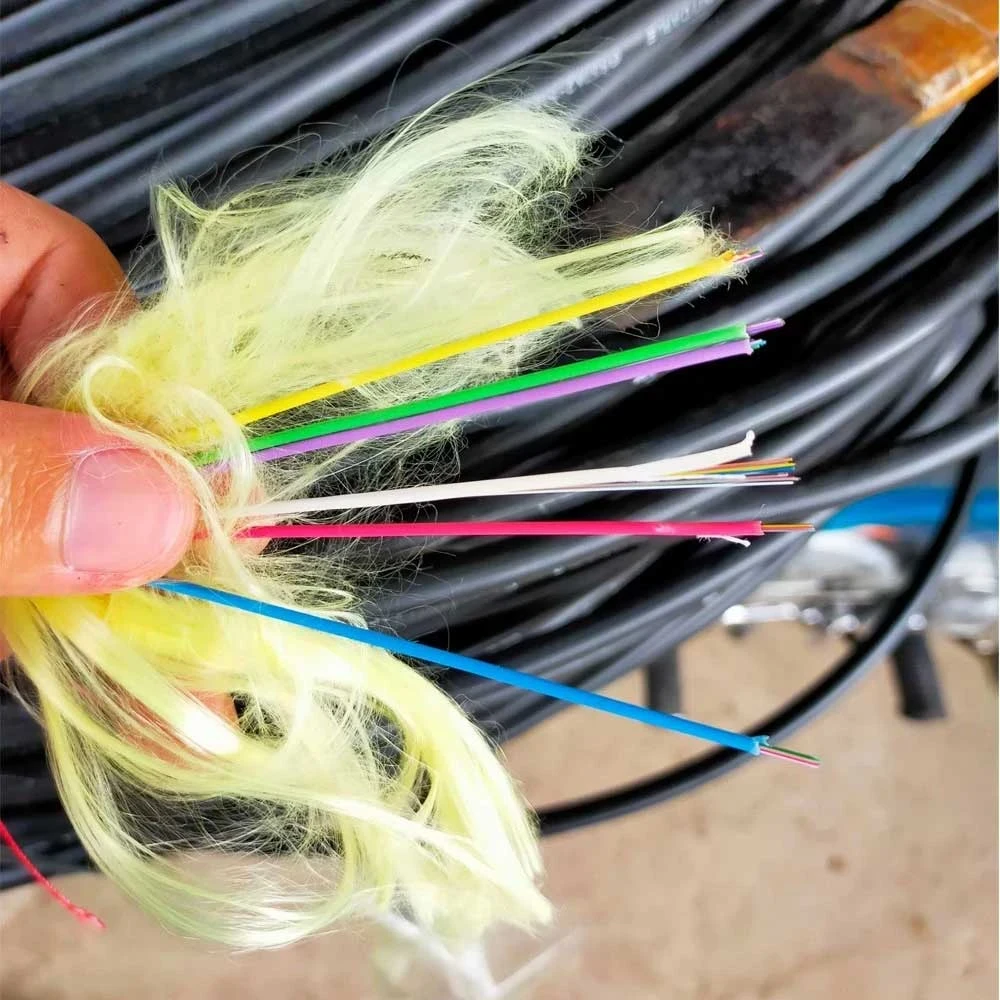

Thành Phần Chịu Lực: Sợi Aramid (số lượng tăng cho khoảng vượt dài hơn)
Vỏ Bọc Ngoài: Polyethylene Tỷ Trọng Cao (HDPE) chống UV

6. Thông Số Điện:

Cấu Trúc Không Kim Loại: Toàn bộ bằng vật liệu cách điện
Phù Hợp Với Dây Cao Áp: Thiết kế để lắp đặt treo, néo trên các dây cao áp

7. Tính Năng Hiệu Suất:

Sự Chùng Cáp Tối Đa: Dưới 3% chiều dài khoảng vượt trong điều kiện tải tối đa
Khả Năng Chịu Tải Băng và Gió: Được thiết kế để chịu được các điều kiện tải nặng của NESC

8. Tiêu Chuẩn:

Sợi Quang: ITU-T G.652.D
Cáp Sợi Quang: IEC 60794
Kiểm Tra và Hiệu Suất Cáp ADSS: IEEE 1222
Lắp Đặt Trên Không: NESC (Mã An Toàn Điện Quốc Gia)

Cáp quang ADSS 24 sợi với khoảng vượt 300 mét ( ADSS 24FO KV300m) là giải pháp lý tưởng cho các ứng dụng thiết bị dây viễn thông và truyền thông ngoài trời, mang lại hiệu suất truyền dữ liệu cao và độ bền lâu dài trong các điều kiện môi trường khắc nghiệt.

Xem thêm

Tags:

Cáp quang 24fo

THÔNG TIN SẢN PHẨM

Thông Số Kỹ Thuật	Giá Trị
Thông số cơ bản
Số sợi quang	24 FO
Loại sợi quang	G.652D
Khoảng vượt tối đa	300m
Đường kính cáp	11.5 ± 0.5 mm
Trọng lượng cáp	95 ± 10 kg/km
Thông số quang học
Suy hao tại 1310nm	≤ 0.36 dB/km
Suy hao tại 1550nm	≤ 0.22 dB/km
Suy hao tại 1625nm	≤ 0.24 dB/km
Tán sắc sợi quang tại 1550nm	≤ 18 ps/(nm.km)
Bước sóng cắt	≤ 1260 nm
Thông số cơ học
Tải trọng làm việc tối đa	3000 N
Tải trọng phá hủy	≥ 9000 N
Bán kính uốn cong tối thiểu	20 lần đường kính cáp
Độ võng cho phép	≤ 1% khoảng vượt
Thông số môi trường
Nhiệt độ hoạt động	-40°C đến +70°C
Nhiệt độ lắp đặt	-20°C đến +60°C
Khả năng chống tia UV	Chống tia UV lâu dài
Khả năng chống thấm nước	Tuân thủ IEC 60794-1-2-F5
